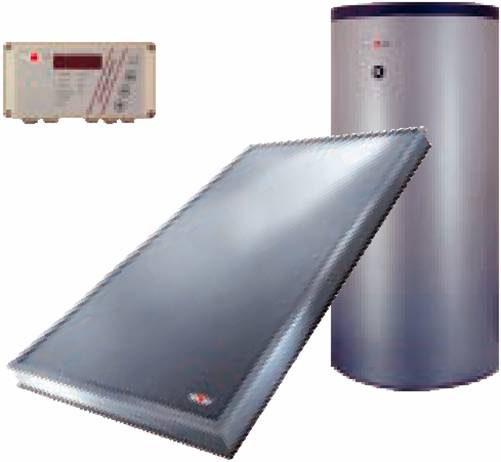

Captatori solari TopSon F3 / TopSon F3-Q / CFK

Captatori solari

TopSon F3 / TopSon F3-Q / CFK

Instructiuni de montare si exploatare

Caracteristici tehnice

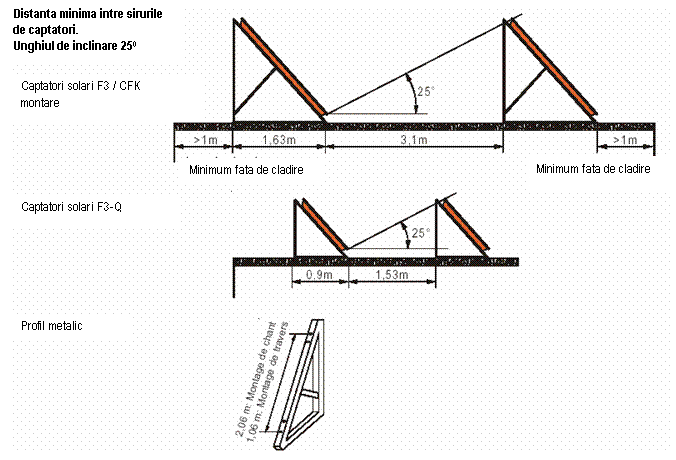

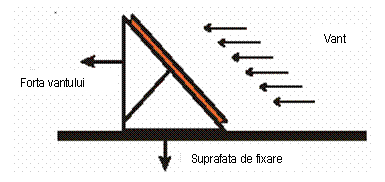

Instructiuni de amplasare

Captatorii solari trebuie orientati pe directia sud-est / sud-vest (orientare optima: sud). Pentru o orientare cat mai corecta a captatorilor este bine sa va adresati specialistilor nostri. Vegetatia, cosurile de fum sau cladirile invecinate nu trebuie sa proiecteze umbra, sau sa proiecteze cat mai putina umbra, pe suprafata captatorilor. Este bine sa tineti cont de diferenta de pozitie a soarelui in sezonul de iarna si vara.

Inaltimea masurata pe verticala dintre partea superioara a captatorului solar si partea de jos a acestuia trebuie sa fie de cel putin grosimea a trei panouri, pentru a permite conductei de tur sa aiba o inclinatie ascendenta.

In zonele in care ninsorile sunt frecvente, se recomanda ca inclinatia panoului sa fie suficienta pentru a permite zapezii sa alunece. In consecinta, nu se permite montarea deasupra captatorului a nici unei suprastructuri menite sa-l protejeze pe acesta de caderea zapezii. Din motive de securitate, suportii transversali si panourile situate sub tigla nu trebuie sa fie deteriorate (fisurate, indoite) pentru a nu exista pericolul ruperii sub greutatea zapezii.

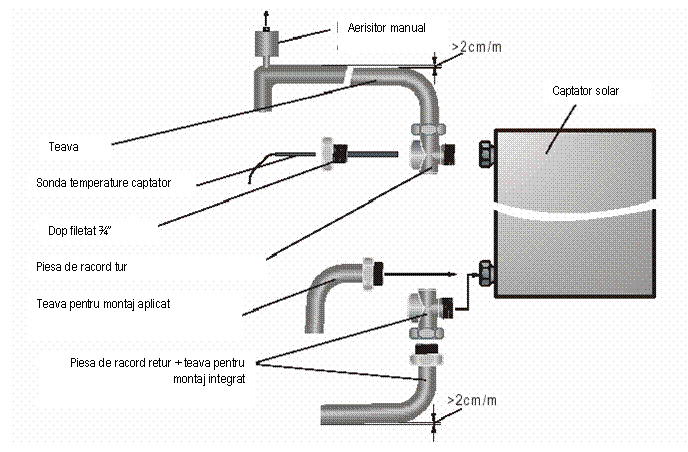

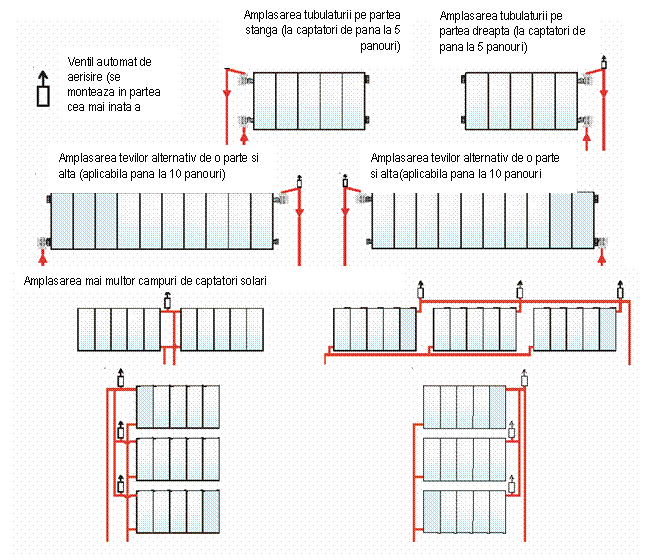

Exemple de montaj al tevilor

Un ansamblu de captatori, compus din pana la 5 panouri, poate fi montat cu pozitia tevilor unilaterala stanga sau dreapta, iar ansamblul de captatori, compus din pana la 10 panouri, poate 23423h714x fi montat alternativ de o parte si alta, ca in figura de mai jos.

Instructiuni de montare:   Varianta 1: captatorii pot fi montati astfel incat debitul specific sa fie ridicat.

Avantaje: captatorii sunt bine raciti acest lucru insemnand un bun randament al instalatiei cu pierderi reduse de caldura pe traseul de ducere (tur);

Dezavantaje: pierdere de presiune mare care impune o pompa puternica si o sectiune de teava mare.

Varianta 2: captatorii pot fi astfel montati incat debitul specific sa fie scazut.

Avantaje: sunt invers celor evidentiate in cazul precedent, un vantaj suplimentar ar fi temperatura ridicata pe tur ceea ce conduce la un randament ridicat in folosirea unui boiler de acumulare.

Dezavantaje: sunt invers celor evidentiate in cazul precedent.

Functionarea la Debit specific ridicat

Functionarea la Debit specific scazut

Vase de expansiune

Transport si depozitare

Nu transportati mai mult de 16 captatori suprapusi si nu depozitati mai mult de 24 de panouri suprapuse;

Nu transportati panourile cu placa de sticla in jos;

In   timpul transportului nu apucati de racordurile tubulaturii sau nu asezati panourile pe acestea pentru a evita deteriorarea lor;

Nu asezati panoul solar pe suprafete care nu sunt plane pentru a evita deteriorarea acestuia;

Desfaceti ambalajul de pe placa de sticla a captatorului solar doar dupa ce il montati pe pozitie;

Montajul

Montajul la prima punere in functiune trebuie executat doar de catre personal autorizat. El este cel care isi poate asuma responsabilitatea pentru o instalare conforma cu prescriptiile fabricantului.

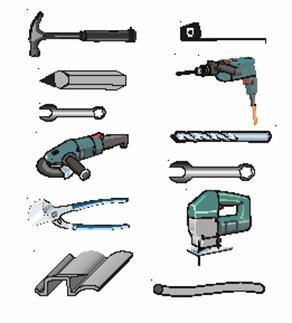

Scule si dispozitive necesare montajului

1 ciocan;

1 ruleta de 3 m;

1 creion sau mark-er;

1 cheie fixa cu deschiderea de 13;

1 bormasina cu burghiu de 5 mm;

1 polizor unghiular;

1 cheie fixa cu deschiderea de 30;

1 cleste papagal;

izolatie tubulara;

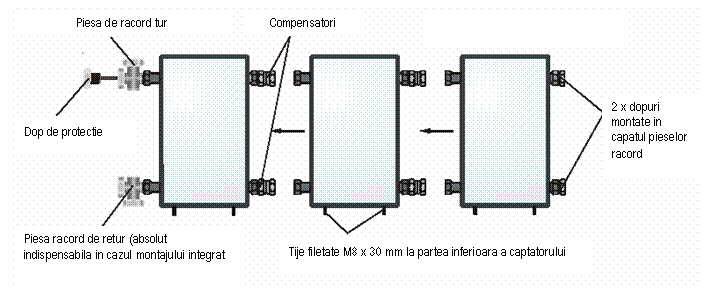

Operatiuni pregatitoare montajului

Aceste operatiuni trebuie executate inaintea

pozitionarii panourilor pe acoperis.

Atentie ! montati compensatorii de dilatare doar

intre racordurile de imbinare a panourilor. Pentru o

schema de montare cu tevile asezate total stanga,

racordurile scurte se vor monta la dreapta.

Pentru schema de montare cu tevile total dreapta,

racordurile se vor roti cu 180 ⁰.

Inaintea insurubarii racordurilor verificati prezenta

garniturilor pentru etansarea imbinarilor.

Desfaceti apoi dopul de protectie si insurubati apoi

olandezul facand legatura cu teava de tur.

Exemplu de montare: 3 captatori tip CFK / F3, racordati total stanga

Exemplu de montare: 3 captatori tip F3-Q racordati total stanga

Carlig pentru acoperis   Carlig pentru acoperis Sina de montare cu Brida de fixare Sina de egalizare Punga care

"in sus" cu brida de fixare   "in jos" cu brida de fixare brida de fixare cu racord (daca este necesara) contine, suruburi,

Pozitionarea campului de captatori in cazul montarii aplicate

Toate carligele de fixare trebuie pozitionate uniform pe lungimea ansamblului de panouri in scopul repartizarii uniforme a sarcinii. Montati carligele, pe cat posibil, cat mai aproape de capriori.

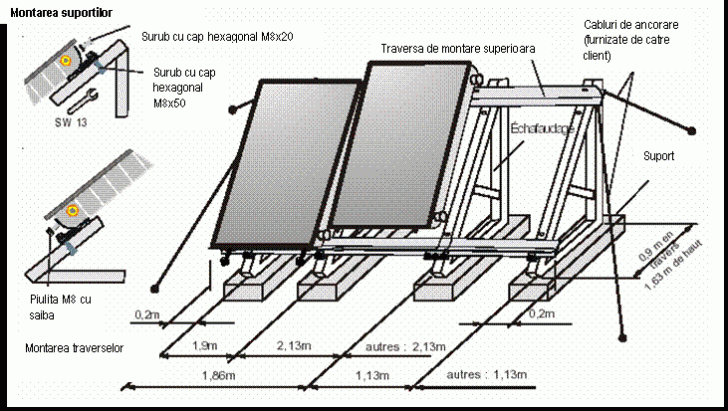

Dimensiuni pentru determinarea lungimii campului de captatori (fara a lua in considerare spatiile necesare pentru montarea racordurilor de tevi.

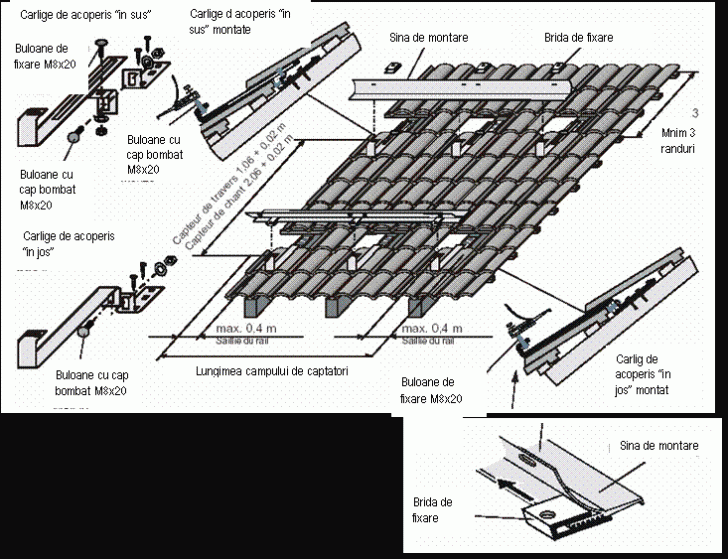

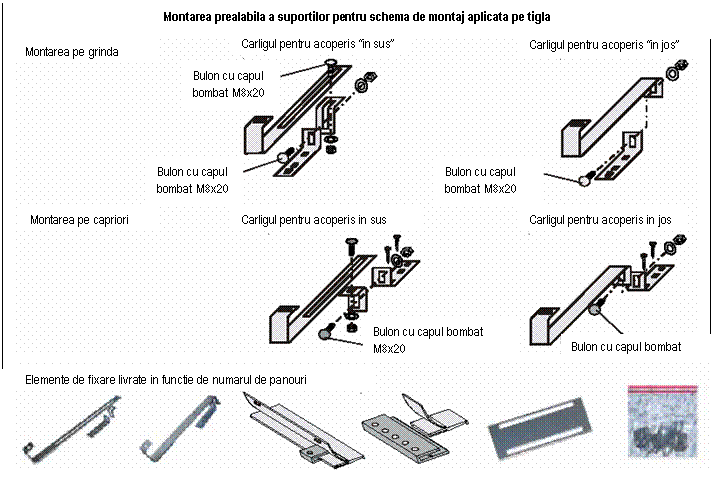

Exemplu de montare aplicata pentru 2 panouri

1. montati carligul "in jos" pe acoperis conform schemei de montare;
2. montati carligul "in sus" pe acoperis conform schemei de montare; ajustati distanta dintre cele 2 sine la nivelul carligelor superioare de acoperis pe directie longitudinala, conform schemei (2,06 m pentru

montarea in lung a captatorilor si 1,06 m pentru montarea transversala a acestora) si fixati cu ajutorul buloanelor si a piulitelor M8x20.

3. ajustati inaltimea bridei de fixare si fixati-o cu ajutorul buloanelor M8x20, in asa fel incat presinea panourilor sa fie uniform repartizata pe suprafata plana;
4. fixati sinele de montare cu ajutorul buloanelor M8x16.
5. inlaturati tigla in zona in care montati carligele pe acoperis.

Montarea carligelor de acoperis pe capriori (exemplu pentru 2 panouri)

1. montati carligele de acoperis "in jos" conform schemei

si fixati-le de acoperis cu ajutorul suruburilor 6x60;

2. montati carligele de acoperis "in jos" conform schemei;

ajustati distanta intre cele 2 sine pe directie longitudinala,

conform schemei (2,06 m pentru montarea in lungime si 1,06 m

pentru montarea transvesal a panourilor) si fixati cu ajutorul

buloanelor cu cap bombat M8x20 si fixate de caprior cu surubul

6x60;

3. ajustati inaltimea bridei de fixare si blocati-o cu ajutorul buloanelor cu cap bombat M8x20, in scopul distributiei uniforme a presiunii pe suprafata plana;

4. fixati sinele de montare cu ajutorul buloanelor cu cap bombat M8x25 conform schemei;

5. inlaturati tigla in zona in care montati carligele pe acoperis.

Fixarea capriorilor cu ajutorul sinelor de egalizare

daca punctul cel mai de jos al unei tigle nu se aseaza pe caprior, sinele de egalizare (3) se aseaza sub caprior (2) iar carligele de acoperis (1) se fixeaza pe sinele de egalizare pe canalul de baza al tiglei.

Fixati sinele de egalizare (3) pe capriorii (2) cu ajutorul suruburilor 6x60.

- Introduceti bulonul cu cap bombat M8x16 prin sina de egalizare de sus in jos.

- strangeti suruburile de fixare a carligelor pe acoperis cu ajutorul piulitelor hexagonale.

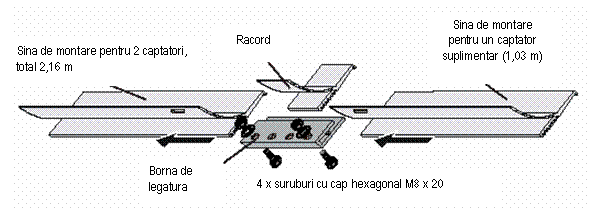

Prelungirea sinei de montare in cazul a trei panouri

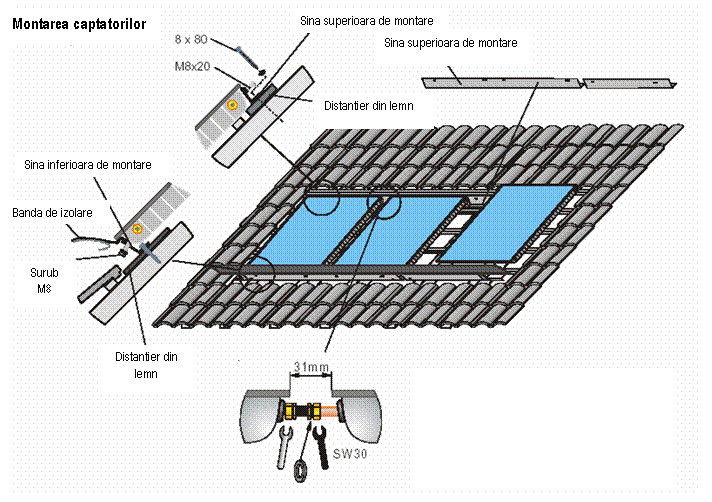

Montarea captatorilor (3 captatori)

Fixati captatorii pe sinele de montare inferioare cu ajutorul tijelor filetate, corespunzator schemei de montare, apoi strangeti piulitele M8.

impingeti suruburile cu cap hexagonal M8x20 prin sinele de montare superioare pentru a fixa captatorul;

montati ceilalti captatori urmand aceeasi procedura;

insurubati racordurile de tur si retur si verificati imbinarea;

strangeti toate suruburile la maximum pentru a va asigura de fixarea deplina a captatorilor;

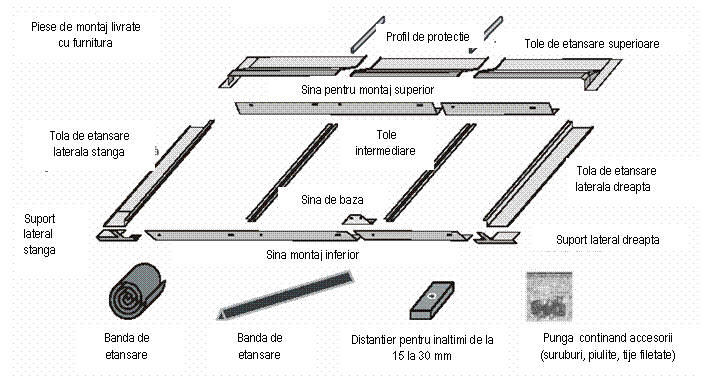

Montaj pe tigla (integrat in acoperis)

Din motive de securitate, este recomandabil ca suprafetele invecinate panourilor sa fie etansate cu carton bituminos sau materiale similare, pentru a nu permite infiltrarea apei intre captatori si acoperis.

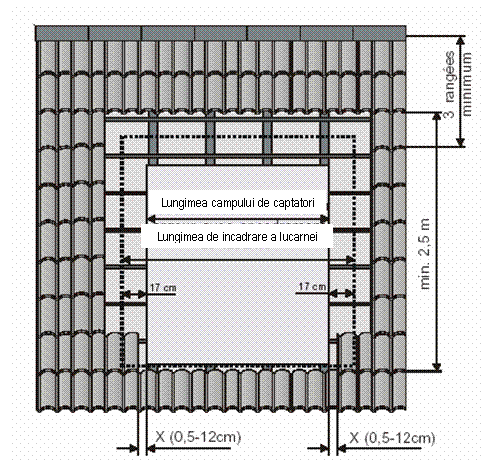

Dimensiuni orientative pentru a determina pozitia campului de captatori

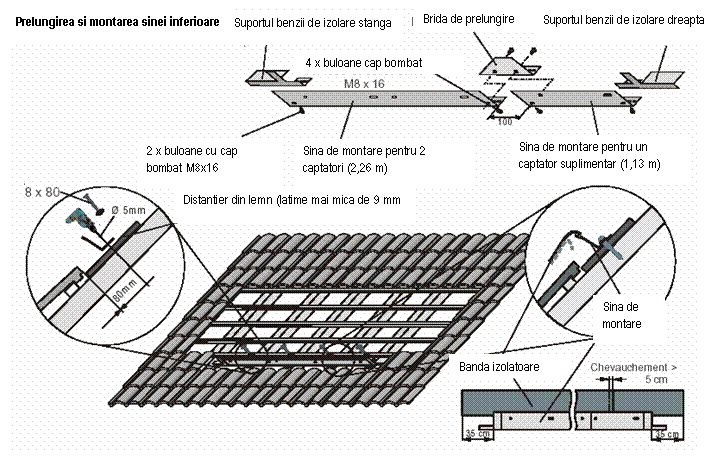

Schema de montare captatori sub tigla

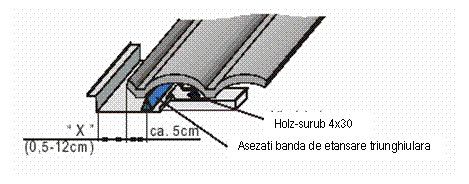

1. Dupa montarea prelungitoarelor, ajustati sina de montare in scopul obtinerii unei distante cuprinse intre 0,5 si 12 cm (cota "X") formata intre lungimea campului de captatori si terminalul acoperisului. In cazul in care aceasta cota nu este obtinuta, este necesara utilizarea unor pene de adaos. Cota "X" este foarte importanta intrucat ea garanteaza obtinerea uneii etansari totale la intemperii.

2. Realizati un orificiu prealabil Ø 5 mm si fixati sina de montare pe caprior cu ajutorul suruburilor M8x80 imbinata cu distantierii din lemn.

3. Asezati banda izolatoare conform schemei de montaj. Banda izolatoare trebuie sa depaseasca cu 35 cm suportii de fixare captatori.

1. asezati captatorul pe sinele inferioare de montare cu ajutorul tijelor filetate corespunzator schemei alaturate, apoi fixati-o cu ajutorul unei piulite M8 cu saiba;

2. inserati si celelalte panouri pe sina de montare urmand aceeasi procedura;

3. asezati penele din lemn la nivelul partii superioare a captatorilor pe caprior. Puneti sinele de montare pe partea de sus a distantorilor din lemn si impingeti-le pana ating partea superioara a captatorilor. Fixati manual sina de montare a captatorilor si apoi fixati-o cu ajutorul suruburilor cu cap hexagonal M 8x20 cu saiba;

4. executati un orificiu prealabil Ø 5 mm in caprior care sa treaca prin sina de montare si distantierul din lemn apoi fixati cu ajutorul suruburilor hexagonale M 8x 80;

5. insurubati racordurile de tur si retur si verificati imbinarile;

6. efectuati proba de etanseitate.

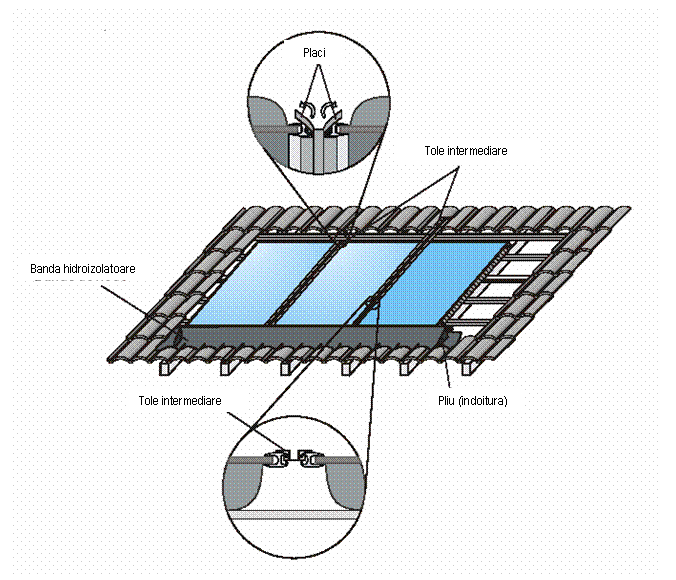

Montarea tolelor intermediare

1. inserati tolele intermediare conform schemei. Corectati pozitia captatorilor daca pozitia tolelor intermediare nu crespunde pozitiei de montare.;
2. introduceti pana la capat suruburile pentru fixarea captatorilor;
3. desfaceti integral folia de protectie a benzii hidro-izolante si asezati-o pe capetele panourilor. Realizati o rasfrangere a extremitatilor benzii hidro-izolante in stanga si dreapta campului de captatori, conform schemei.
