Circuitele electrice se caracterizeaza din punct de vedere magnetic prin marimea electrica inductivitate, cu ajutorul careia se poate calcula simplu expresia fluxului magnetic determinat.
I 5.1. Elemente constructive ale circuitelor ma 222j96c gnetice
Dupa cum s-a aratat in paragraful I 2.1, bobinele parcurse de curenti, care reprezinta sursele campului magnetic, sunt asezate, pentru consolidare si pentru amplificarea campului magnetic pe circuite magnetice executate din materiale feromagnetice. Este evident ca rolul circuitului magnetic este de a realiza cuplajul magnetic intre bobina inductoare (bobina care creaza campul magnetic) si bobina indusa (bobina unde se determina fluxul magnetic), iar forma circuitelor magnetice depinde de tipul convertorului - vezi figura

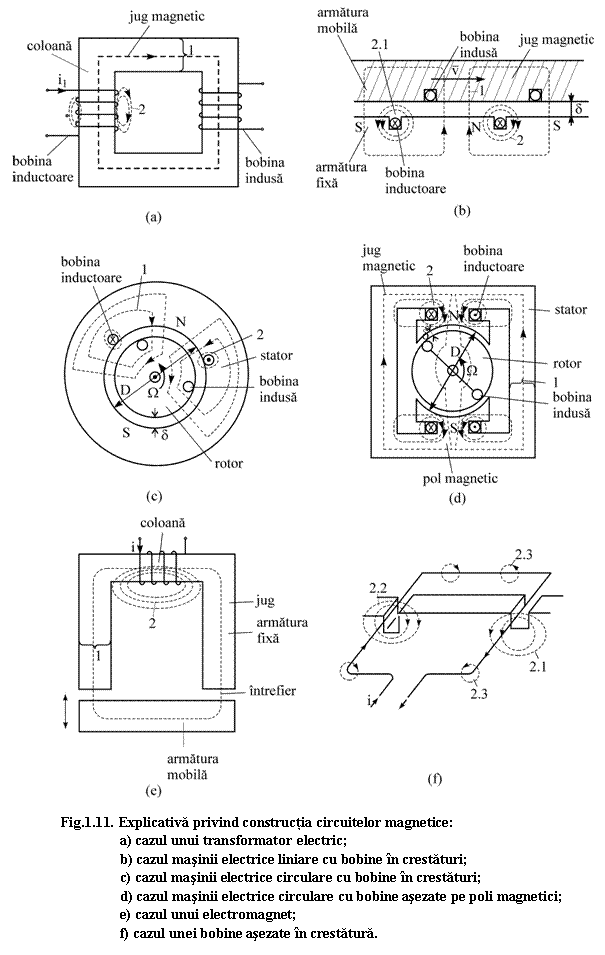

In cazul transformatorului electric exista un singur circuit magnetic (o singura armatura), care este imobil - vezi figura 1.11.a. Acest circuit este realizat compact pentru a avea un consum minim de energie pentru magnetizarea sa.
In cazul convertoarelor electromecanice circuitul magnetic este executat din doua parti numite armaturi. Cele doua armaturi sunt separate de un spatiu de aer numit intrefier - vezi figurile 1.11.b, c, d si e, care permite miscarea relativa a armaturilor intre ele. In cazul constructiei circulare armatura fixa se numeste stator, iar armatura mobila rotor - vezi figurile 1.11.c si d.
In constructia
clasica armatura exterioara este statorul si armatura interioara este
rotorul, dar se folosesc si constructii inversate. Valoarea a intrefierului este mult mai mica decat
valoarea D a diametrului interior al armaturii exterioare.
Mai multe bobine inseriate formeaza o infasurare.
In cazul transformatorului electric infasurarea inductoare si infasurarea indusa sunt asezate pe aceeasi armatura - vezi figura 1.11.a.
In cazul masinilor electrice infasurarile inductoare, respectiv induse sunt asezate pe aceeasi armatura sau pe armaturi diferite - vezi figurile 1.11.b, 1.11.c, 1.11.d. Electromagnetul are o singura infasurare care este inductoare - vezi figura 1.11.e.
Exista cuplaje magnetice intre infasurarile inductoare si induse, dar si cuplaje magnetice intre bobinele aceleiasi infasurari sau intre infasurarile inductoare, daca acestea sunt mai multe.
In cazul masinilor electrice, bobinele infasurarilor pot fi asezate in crestaturi, care sunt deschideri practicate in armatura - vezi figurile 1.11.b, 1.11.c, 1.11.f sau pe suporti magnetici numiti poli - vezi figura 1.11.d.
Constructia cu bobine asezate in crestaturi se numeste constructie cu poli inecati sau constructie cu intrefier constant.
Constructia cu bobine asezate pe poli se numeste constructie cu poli aparenti sau constructie cu intrefier variabil.
In cazul transformatoarelor electrice si a electromagnetilor zona unde este asezata bobina se numeste coloana - vezi figura 1.11.a.
Indiferent de tipul convertorului, zonele din circuitul magnetic care nu au bobine si care servesc la inchiderea campului magnetic se numesc juguri - vezi figurile 1.11.a, 1.11.b si 1.11.c.
I 5.2. Caracterizarea magnetica a unui circuit electric
Din punct de vedere magnetic, un circuit electric poate fi caracterizat prin marimea pozitiva numita inductivitate proprie.

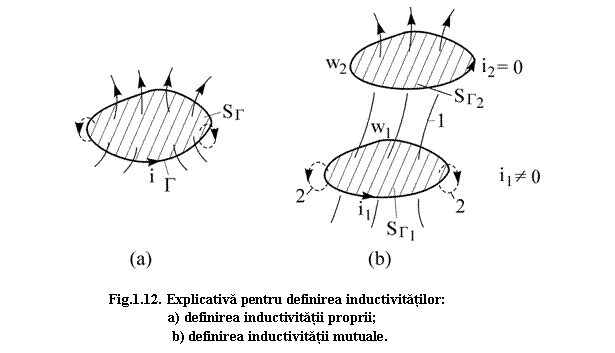

In cazul unui circuit electric filiform, nedeformabil, parcurs de curentul i, aflat in regim cvasistationar si in afara influentei oricaror campuri magnetice exterioare (vezi figura 1.12.a), se defineste inductivitatea proprie prin relatia:
(1.25)
unde este
fluxul magnetic care strabate o
suprafata deschisa care se sprijina pe curba
care
urmareste circuitul.
Daca circuitul are w spire identice, suprapuse, parcurse de acelasi curent i, inductivitatea proprie are expresia:
(1.26 a)
unde este fluxul
fascicular care strabate o suprafata deschisa
care se
sprijina pe o singura spira.
Fluxul fascicular se poate exprima in raport cu reluctanta
a circuitului magnetic al bobinei
astfel incat inductivitatea proprie L (1.26) poate fi calculata cu expresia:
(1.26 b)
Relatia (1.26.b) care arata ca
inductivitatea proprie depinde de solenatia circuitului magnetic prin
intermediul valorii permeabilitatii magnetice : cu cat
circuitul magnetic este mai saturat (curentul i are valoarea maxima
mai mare), inductivitatea proprie a bobinei

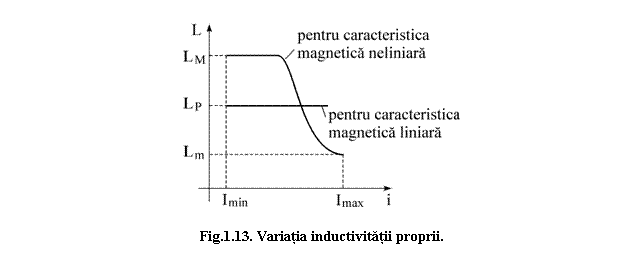

scade. In figura 1.13 s-a reprezentat
variatia inductivitatii proprii a bobinei in functie de valoarea maxima a
curentului i, considerand ca
circuitul magnetic are o caracteristica de magnetizare neliniara (vezi figura 1.5.a),
respectiv liniara corespunzand unei valori constante a permeabilitatii
magnetice.
Daca curentul electric i este variabil in
timp, atunci fluxul total este variabil in timp si determina in bobina
(pe un contur inchis
care urmareste spirele bobinei si se inchide
printr-o linie a tensiunii la bobine) o tensiune
electromotoare de autoinductie:
(1.27)
In cazul unei inductivitati proprii constante, tensiunea electromotoare ue are o expresie simplificata, pastrand numai primul termen din membrul drept.
De remarcat ca, inductivitatea proprie a unui circuit electric este masurabila.
Daca se considera doua circuite electrice atunci caracterizarea cuplajului magnetic, dinte cele doua circuite poate fi facuta cu ajutorul inductivitatii mutuale.
In ipoteza ca cele doua circuite au w1, respectiv w2 spire, atunci in cazul alimentarii circuitului 1 cu curentul i1, circuitul 2 fiind in gol (i2=0), se poate defini (vezi figura 1.12.b) inductivitatea mutuala L21 a circuitului 1 in raport cu circuitul 2
(1.28 a)
unde cu s-a notat fluxul
fascicular determinat intr-o suprafata deschisa care se sprijina pe
conturul unei spire a bobinei 2, iar cu
s-a notat fluxul
mutual total.
Similar, se poate defini inductivitatea mutuala L12 a bobinei 2 in raport cu bobina 1:
(1.28 b)
determinata in ipoteza si i1=0.
Pentru medii izotrope, omogene si liniare, cele doua inductivitati mutuale sunt egale:
(1.28.c)
Inductivitatea
mutuala (1.28 c) poate fi pozitiva sau negativa, dupa cum fluxul mutual ,
respectiv
, are
acelasi sens sau sens invers, cu fluxul propriu
,
respectiv
. In cazul
prezentat in figura 1.12.b
inductivitatea mutuala este pozitiva.
Inductivitatea mutuala este masurabila, reflecta cuplajul magnetic, dar prin valoarea sa nu precizeaza calitatea cuplajului magnetic, pentru ca se refera la bobine diferite (campul magnetic este produs de o bobina, iar fluxul magnetic mutual se masoara la alta bobina).
In cazul general a n bobine cuplate magnetic, asezate intr-un mediu liniar din punct de vedere magnetic, fluxul total prin bobina k are expresia:
(1.29)
unde:
reprezinta inductivitatea proprie a bobinei k, iar:
reprezinta inductivitatea mutuala intre bobinele k si j.
Relatia (1.29) constituie teorema lui Maxwell pentru inductivitati. Cu ajutorul acestei teoreme se poate calcula expresia tensiunii electromotoare induse in bobina k:
(1.30)
Se considera ca partea din fluxul fascicular propriu al unei bobine care nu participa la realizarea cuplajului magnetic (nu strabate nici o suprafata care se sprijina pe o curba care urmareste spirele celeilalte bobine) se numeste flux fascicular de dispersie.
In mod corespunzator se poate considera ca partea din fluxul fascicular propriu care participa la realizarea cuplajului magnetic (trece printr-o suprafata oarecare care se sprijina pe curba care urmareste spirele celeilalte bobine) reprezinta fluxul fascicular util.
In cazul cuplajului magnetic a doua
circuite (figura 1.12.b, i =0) se poate
considera ca fluxul magnetic fascicular determinat de circuitul 1, care
strabate circuitul 2, reprezinta un flux util
si este egal cu fluxul fascicular mutual
. Fluxul
fascicular determinat de circuitul 1, care nu strabate o suprafata deschisa
care se sprijina pe circuitul 2, se considera ca fiind un flux fascicular de
dispersie
si poate fi calculat cu relatia:
(1.31)
unde s-a notat cu - fluxul fascicular propriu al circuitului 1.
Folosind relatia (1.31) se defineste inductivitatea de dispersie a circuitului 1 in raport cu circuitul 2:
(1.32)
respectiv:
, (1.32.a)
Conform definitiei, liniile campului magnetic de dispersie sunt linii de camp care se inchid numai in jurul conductoarelor bobinelor care produc campul magnetic - vezi liniile de camp notate cu in figurile 1.12.b si
In cazul bobinelor asezate in crestaturi - vezi figura 1.11.f, campurile de dispersie se pot localiza in urmatoarele zone:
zona crestaturii - liniile de camp notate cu 2.1;
zona intrefierului - liniile de camp notate cu 2.2;
zona capetelor de bobina - liniile de camp notate cu 2.3.
In cazul mediilor magnetice omogene si
liniare valoarea inductivitatii de dispersie se poate determina cu expresia (1.32.a), dupa
ce s-au masurat inductivitatea proprie
si inductivitatea mutuala
.
In cazul mediilor magnetice neliniare
determinarea valorii inductivitatilor de dispersie nu se face prin utilizarea
relatiei de definitie (1.32), care impune determinarea locala a inductiei
magnetice a campului de dispersie, ci prin exprimarea valorii energiei
magnetice inmagazinata in campul de dispersie:
Din analiza relatiei (1.32. a) rezulta si expresia inductivitatii utile:
(1.33)
Inductivitatea utila si inductivitatea de dispersie nu pot fi masurate separat, dar pot fi calculate si permit o analiza comoda a cuplajului magnetic dintre circuite, pentru ca se refera la parametrii constructivi ai aceluiasi circuit; aceste inductivitati pot fi definite prin relatiile (1.32) si (1.33) si in medii neliniare.
Fluxul total al bobinei 1 poate fi exprimat sub forma:
iar tensiunea electromotoare indusa in bobina 1 va avea expresia:
(1.34)
unde s-a considerat ca inductivitatea de dispersie nu depinde de valoarea curentului care determina fluxul de dispersie.
In
mod similar pot fi definite si calculate inductivitatea de dispersie si inductivitatea utila
.
|
