Conectarea circuitelor la releul reed
|
|
), dar nu ar trebui sa fie mai
mare decat valoarea lui
determinata de puterea electrica a unui
spatiu operational. Cu descresterea tensiunii, curentul din
releu creste, dar trebuie sa fie sub valoarea
Parametrii circuitelor de comutare
sunt dati de greutatea rezistivitatii. Pentru o
incarcatura mixta, performantele de comutare ale
releului reed sunt diminuate si ar trebui specificate de catre
fabricant pentru o valoare data, pentru timpul de incarcare constant
. Daca parametrii sunt
specificati doar pentru o incarcare rezistiva, circuitul fiind
unul de natura mixta, pentru a imbunatati lucrul,
contactele ar trebui manevrate de un circuit
(Fig.2.8).

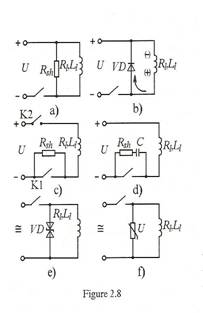

In diagrama prezentata in Fig.2.8a,
incarcarea
sunt manevrate de rezistorul
. Cand contactele releului reed se
deschid, curentul trece prin rezistorul si toata energia
electromagnetica este transformata in energie termica emisa
de rezistenta de incarcare
si rezistorul
|
|
Prezenta rezistorului creste incarcatura curentului
de pe contacte, ceea ce reprezinta sarcina inductiva a circuitului.
Circuitul prezentat in Fig.2.8b nu prezinta acest dezavantaj. In acest
circuit contactele sunt incarcate doar de curentul
si curentul revers de dioda VD. Cand
circuitul este pus in actiune, numai o parte mica de curent revers
trece prin dioda VD. Cand circuitul intrerupe fluxul, in circuitul magnetic
incepe sa scada si inductia proprie care apare cu
polaritatea inversa. Pentru aceasta polaritate, dioda VD este
deschisa si consuma intreaga energie electromagnetica a
incarcaturii transmisa in rezistentele si rezistenta directa a diodei.
In diagrama din
Fig.2.8c este prezentat rezistorul , a carui facilitati
sunt suprimarea si reducerea tensiunii contactelor si manevrarea
spatiului de contact. Pentru un circuit complet, aceasta schema
necesita un contact aditional K2, care deconecteaza circuitul
dupa ce contactul K1 este deschis. Cu cat este mai mica
rezistenta a rezistorului, cu atat este mai rapida
suspensia arcului. Oricum, contactul K2 este incarcat cu curent mare.
In diagrama din Fig.2.8d contactul
este manevrat cu circuitul . Presupunem ca
Prezenta capacitorului C descrie curentul
ce trece prin spatiul de contact. Prezenta lui C reduce viteza de
crestere a tensiunii din contacte. Toti acesti factori
faciliteaza procesul de deconectare. In timpul inchiderii circuitului, o
puternica tensiune electrica poate aparea datorita
descarcarii capacitorului.
Pentru a limita descarcarea de
curent este folosit rezistorul . Diodele Zener (Fig.2.8e) au
antipoli conectati in paralel cu AC si DC. Oricum, la tensiune de 150
V cateva diode ar trebui sa fie conectate in serie.
Varistors sunt avantajoase pentru reducerea supratensiunii. Scurgerea de curent creste doar daca o tensiune nominala este depasita. Ambele sunt aplicabile pentru circuitele AC si DC.

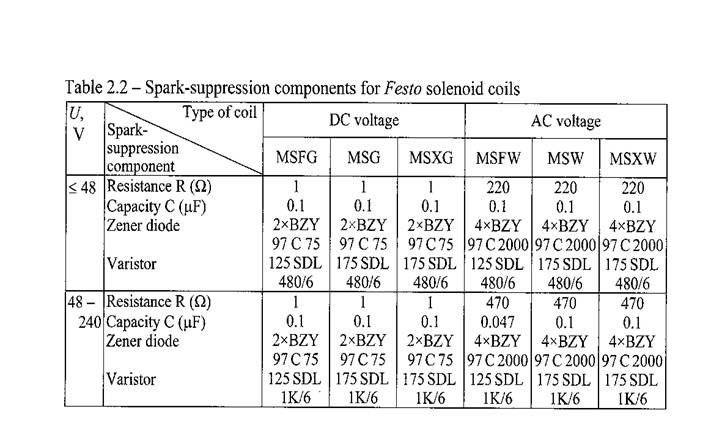

Tabelul 2.2 prezinta marca de fabricare si ratingul a catorva componente de suspensii folosite de Festo, care sunt alimentate in medie de contactele electrice actionate magnetic.

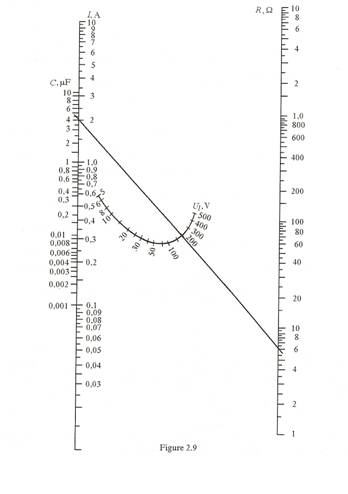

Parametrii pentru RC sunt
solicitati folosind diagrama aratata in Fig.2.9 . Capacitatea
unui capacitor de manevrare este determinata de curentul I si de
tensiunea
, scopul fiind desenarea unei linii
prin puncte cu coordonatele I si . Aceeasi linie arata
rezistenta rezistorului pe axa R.
|
|
|
|
Exemplu:
Determinati parametrii unui circuit RC-shunt pentru un
curent de incarcare
si o incarcatura voltage
Solutie:
Desenati o linie in diagrama (Fig.2.9) prin
punctele cu coordonatele
si pana cand intersecteaza scara
verticala de rezistenta R.
Avem
|
