Defecte, defectare, cauze de aparitie a defectelor
Conceptele de defect si defectare sunt generale si au o arie de cuprindere practica foarte larga. Ca urmare, pentru o analiza completa a comportarii sistemelor din perspectiva sigurantei lor in functionare este necasar sa se realizeze o cat mai corecta identificare a defectelor si a cauzelor acestora, sa se identifice dependentele cauzale si sa se delimiteze cauzele particulare de cele comune. Din aceasta perspectiva se dovedeste utila introducerea unor clasificari pe domeniul defecte-defectare-cauze de aparitie a defectelor, pentru a introduce o maniera de analiza sistematica.
1. Clasificarea defectelor
In cadrul ISA (Instrument Society of America) s-a realizat de catre furnizorii si utilizatorii sistemelor de control automat au clasificat principalele tipuri de defecte si cele mai des intalnite cauze de aparitie a defectelor.
O prima clasificare a defectelor se poate realiza din punctul de vedere al operabilitatii (capacitatii de a fi operational) considerand doua categorii distincte si anume defecte fizice si defecte functionale.
Un defect fizic apare in momentul in care o entitate (componenta sau element) se defecteaza propriu-zis si nu mai este apt de functionare, nu mai este operational. Defectele fizice au fost studiate intensiv, iar datele sunt pastrate de fabricanti in baze de date folosite pentru determinarea valorilor intensitatilor de defectare ale componentelor noi, respectiv ale produselor electronice.
Un defect functional apare in momentul in care sistemul este operational dar nu isi rea lizeaza functia specificata. Majoritatea defectelor functionale apar datorita erorilor din faza de proiectare si pot fi la randul lor permanente sau tranzitorii. O modalitate de obtinere a datelor despre defectele functionale ar fi consultarea fisierelor de diagnosticare automata care contin momentul aparitiei defectului si tipul defectului.
In tabel apare o clasificare a defectelor din perspectiva operabilitatii.
Defect |
Tip defect |
defectare sursa neintreruptibila AP |
defect fizic |
intreruperea/ruperea firelor |
defect fizic |
circuit deschis datorita corodarii |
defect fizic |
defectare aleatoare entitate |
defect fizic |
erori de programare |
defect functional |
erori de proiectare a sistemului |
defect functional |
inlocuire incorecta entitate |
defect functional |
instalare versiune incorecta software |
defect functional |
eroare de operare la inchiderea unui intrerupator |
defect functional |
configurare eronata regulator |
defect functional |
Tabelul 1 Tipuri de defecte (lista ISA) din perspectiva operabilitatii.
Din punctul de vedere al analizei fiabilitatii unui sistem de reglare sunt importante si utile trei caracteristici care pot fi atribute oricarui defect si anume:
cauza aparitiei defectului
efectul defectului asupra functiei de reglare
evolutia in timp a ratei de defectare asociate entitatii defecte
In cele mai multe cazuri cauzele care duc la aparitia defectelor functionale sunt erorile din faza de proiectare. Exista insa si erori de instalare sau mentenanta ce pot deveni cauza unui defect functional.
Cauze ale aparitiei defectelor
Tot conform ISA, principalele cauze ale defectelor care apar in sitemele de conducere automata sunt:
Tabelul
Cauza de aparitie a defectelor |
Umiditate |
Temperatura |
Vibratii |
Salturi de tensiune |
Descarcari electrostatice |
Pamantare improrie |
Interferente cu frecvente radio |
Erori de reparare datorate factorului uman |
Pe de-o parte, exista diferite cauze care pot genera aparitia unui defect, iar pe de alta parte ele pot actiona individual sau combinat.
O prima clasificare a cauzelor de aparitie a defectelor se poate face dupa criteriul localizarii distingandu-se cauze interne si externe sistemului.

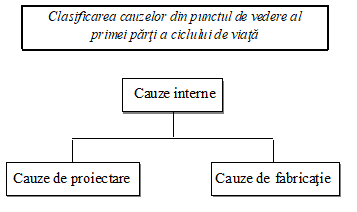

1 Cauze interne
Cauzele interne sistemului includ in general defecte de proiectare sau defecte de fabricatie si pot sa apara la orice nivel – componenta, element, sistem. Ele sunt asociate primei parti a ciclului de viata al produsului.
Cauzele de proiectare se regasesc in majoritatea defectelor functionale, definite in paragraful anterior. Astfel, daca in faza de proiectare nu se iau in considerare conditiile de mediu in care va fi utilizat un sistem de reglare probabilitatea de aparitie a defectelor datorate proiectarii creste.
Cauzele de fabricatie apar in momentul in care unul sau mai multi pasi din procesul de fabricatie al unei entitati (element/componenta/sistem) sunt realizati incorect. Defectele in procesul de fabricatie pot sa apara si datorita imbinarilor defectuoase, instalarea inversata a unui entitati, pierderea unei parti a unei entitati sau posibilele defecte de material aparute la nivel de entitate. Multe dintre defectele de fabricatie pot fi eliminate prin efectuarea de teste accelerate.
Cauze externe
In general, cauzele externe ale defectelor includ cauze datorate mediului, erori de mentenanta sau erori de operare ale sistemului, aparand in cea de a doua parte a ciclului de viata al unei entitati. O clasificare apare in figura.
Sistemele de reglare sunt utilizate in medii in care sunt prezenti multi factori care pot cauza aparitia defectelor. Temperatura, de exemplu, poate determina direct aparitia unui defect.
In multe cazuri insa temperatura poate accelera anumite procese, mai ales cele chimice, care sunt cauze ale aparitiei defectelor – coroziune, oxidare, evaporare. Pe langa temperatura mai exista si alti factori externi care influenteaza aparitia defectelor: curentii de inalta tensiune genereaza zgomote, procesele mecanice determina socuri si vibratii.
Cauzele de mediu sunt cauze externe ale aparitiei defectelor. Procesele chimice, electrice, mecanice sunt prezente in toate mediile industriale. Sistemele care sunt proiectate sa reziste in conditii vitrege de lucru nu se defecteaza atat de frecvent.
Defectele aparute in echipamentele electronice se pot datora corodarii contactelor electrice ale unei componente. In acest caz curentul electric nu mai este condus datorita aparitiei unor insulite de oxid. Daca se utilizeaza lubrifianti de contact procesul de corodare se incetineste deci defectele datorate acestei cauze nu vor mai fi atat de frecvente. Vibratiile mecanice pot determina ruperea elementelor din metal mai ales in momentul in care se ating frecventele de rezonanta. Daca in faza de proiectare de utilizeaza elemente de fixare aceste cauze pot fi eliminate.
O realizare incorecta a unei activitati de reparare in cadrul activitatii de mentenanta a unui sistem de reglare poate fi, de asemenea, cauza aparitiei unor defecte. Activitatea de mentenanta este influentata de: complexitatea sistemului de reglare, posibilitatea de reparare (reparabilitatea), conditiile de reparare, instruirea personalului care realizeaza mentenanta, familiarizarea acestuia cu sistemul, presiunea datorata necesitatii terminarii reparatiei/inlocuirii intr-un interval de timp impus.
Orice sistem de reglare care poate fi accesat de un operator uman se poate defecta datorita unei comenzi incorecte, adica a unei erori de operare.
In general erorile de operare sunt influentate de: complexitatea sistemului, interfata utilizator, familiarizarea cu sistemul, conditiile de operare (oboseala, plictiseala) precum si fiabilitatea echipamentelor utilizate.
Berintan Vladut Vasile cls: XII - B
|
