33.Determinarea unghiului de inclinare statica si dinamica a navei supuse actiunii unui moment exterior constant sau variabil

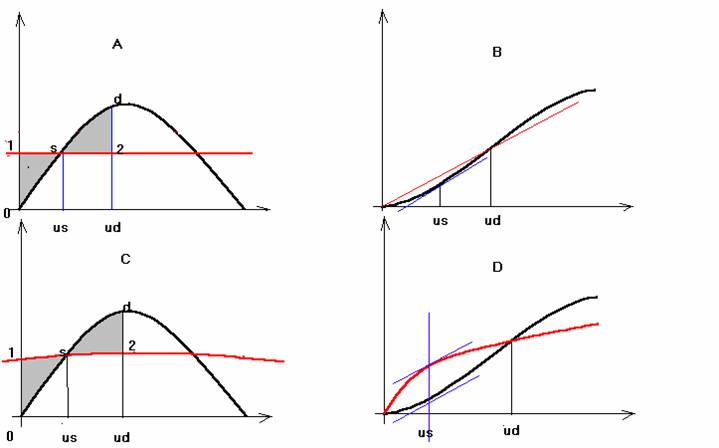

Unghiul de inclinare 13313d323n statica se afla la intersectia CSS cu reprezentarea momentului exterior
Unghiul de inclinare 13313d323n dinamica se stabileste ducand o paralela la ordonata in locul in care aceasta intersecteaza CSS astfel incat aria as=aext => A0123 = Aosd3 => Aos1 = A sd2 in punctul d
B. Moment exterior constant CSD
Unghiul de inclinare 13313d323n statica se determina cautand o tg la CSD paralela cu Mdext
Unghiul de inclinare 13313d323n dinamica se afla la intersectia CSD cu Mext
C. Moment exterior variabil CSS - la fel ca la A
D.Moment exterior variabil CSD
Unghiul de inclinare 13313d323n statica se determina cautand 2 tg paralele cu punctele de tangenta pe aceeasi verticala
Unghiul de inclinare 13313d323n dinamica se afla la intersectia CSD cu Mext
Momentul dinamic maxim se determina cu CSS cautand o paralele la abscisa care sa imparta graficul in 2 arii egale
|
