Dispozitiv cu tiranti filetati mobili

Dispozitiv cu tiranti filetati mobili

v     se monteaza la capetele virolei, permitānd apropierea, īndepartarea si centrarea celor doua margini ale vir 13413q169n olei, īn vederea prinderii lor īn puncte de sudura sau sudarii propriu-zise;

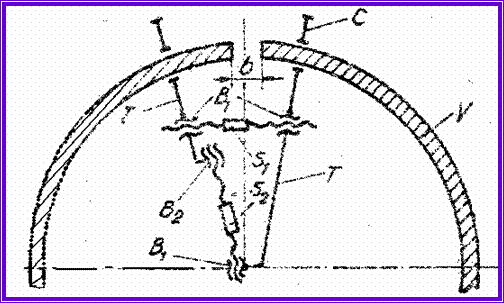

v     marginile virolei V din apropierea rostului de latime b sunt prinse cu ajutorul clemelor C, montate pe tirantii radiali T;

v     pe tiranti se monteaza bucsele oscilante B1 si bucsa fixa B2;

v     bucsele oscilante se orienteaza īn functie de modul īn care sunt trase suruburile S1 si S2 cu doua capete si doua sensuri;

v     pentru reglarea pe directie radiala se actioneaza asupra S2, iar pentru reglarea deschiderii rostului b se actioneaza asupra S1;

v     suruburile se actioneaza manual;

v     se utilizeaza īn productia de serie mica, pentru sudarea pe generatoare a virolelor.

Solutia constructiva

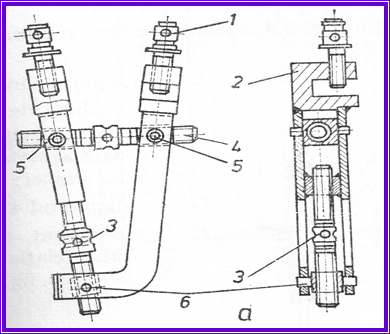

1 - suruburi;

2 - cleme;

3, 4 - tiranti filetati;

5,6 - bucse oscilante.

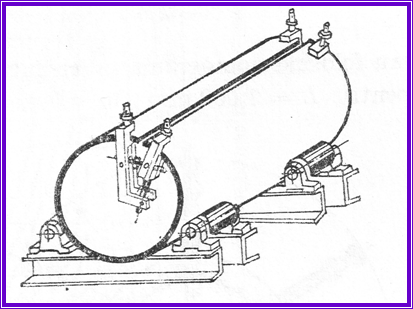

Modalitatea de utilizare
