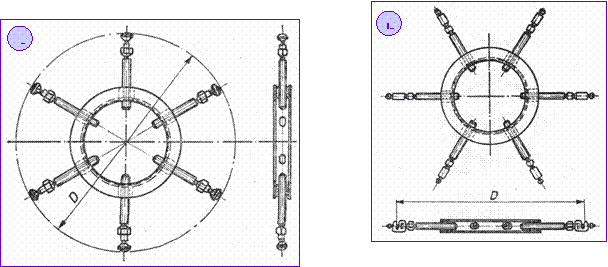

Dispozitiv cu tiranti radiali si inel central
Utilizare: la sudarea pe generatoare a virolelor, ale caror margini au fost fixate relativ prin prinderea provizorie în puncte de sudura, în cazul productiei de serie mica.
Rol: centrarea si rigidizarea virolei.

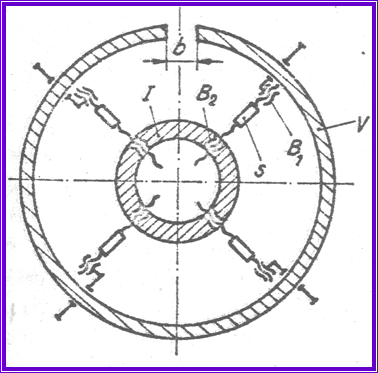

v se monteaza pe virola cu ajutorul unor cleme, care constitui 929g615j e, împreuna cu bucsele B1 si suruburile S, tirantii radialis
v partea opusa a tirantilor se monteaza în bucsele B2, ale inelului central I;
v reglarea latimii b a rostului se asigura prin actionarea manuala a suruburilor;
v numarul de tiranti - 4, 6, 8 - depinde de diametrul virolei;
v principiu concretizat în 2 variante constructive:
a. pentru marirea diametrului virolei;
b. pentru micsorarea diametrului virolei.
6.1.2.4. Dispozitiv cu role exterioare
Utilizare: la prinderea provizorie în puncte pe generatoare, a marginilor corpurilor cilindrice de lungime mare -conducte;

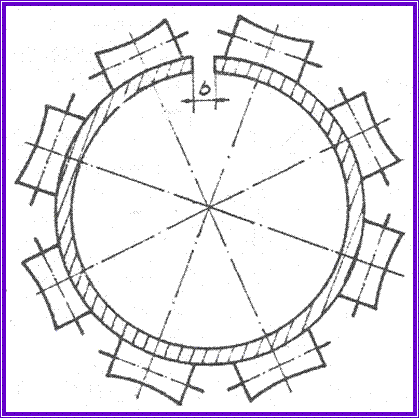

v centrarea conductei se realizeaza prin intermediul unor role dispuse circular, având profilul corelat cu diametrul conductei;
v trecerea conductei printre role asigura obtinerea valorii nominale a rostului b;
v actionarea mecanica a rolelor este intermitenta, avansul în pasi al conductei comandându-se pe masura ce se realizeaza în spatele rolelor, punti de prindere pentru stabilizarea rostului.
6.1.2.5. Dispozitiv cu role exterioare si interioare
Rol: pentru a asigura o dubla centrare;

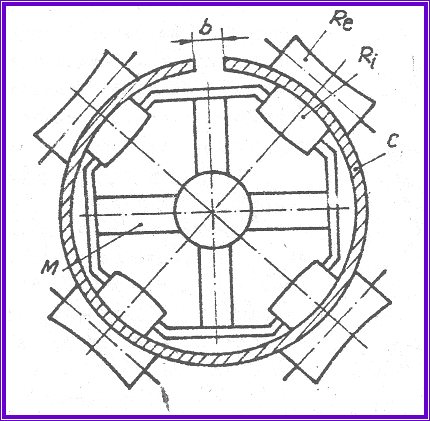

v în acest scop, actioneaza doua perechi de role, exterioare - Re, si interioare - Ri, montate pe un cadru metalic M;
v deplasarea axiala a cadrului M si a rolelor periferice Re evita variatiile deschiderii b a rostului, cauzata de abaterile de la circularitatea conductei.
6.1.2.3. Dispozitiv cu tiranti radiali si inel central
Utilizare: la sudarea pe generatoare a virolelor, ale caror margini au fost fixate relativ prin prinderea provizorie în puncte de sudura, în cazul productiei de serie mica.
Rol: centrarea si rigidizarea virolei.
v se monteaza pe virola cu ajutorul unor cleme, care constitui 929g615j e, împreuna cu bucsele B1 si suruburile S, tirantii radialis
v partea opusa a tirantilor se monteaza în bucsele B2, ale inelului central I;
v reglarea latimii b a rostului se asigura prin actionarea manuala a suruburilor;
v numarul de tiranti - 4, 6, 8 - depinde de diametrul virolei;
v principiu concretizat în 2 variante constructive:
a. pentru marirea diametrului virolei;
b. pentru micsorarea diametrului virolei.
6.1.2.4. Dispozitiv cu role exterioare
Utilizare: la prinderea provizorie în puncte pe generatoare, a marginilor corpurilor cilindrice de lungime mare -conducte;
v centrarea conductei se realizeaza prin intermediul unor role dispuse circular, având profilul corelat cu diametrul conductei;
v trecerea conductei printre role asigura obtinerea valorii nominale a rostului b;
v actionarea mecanica a rolelor este intermitenta, avansul în pasi al conductei comandându-se pe masura ce se realizeaza în spatele rolelor, punti de prindere pentru stabilizarea rostului.
6.1.2.5. Dispozitiv cu role exterioare si interioare
Rol: pentru a asigura o dubla centrare;
v în acest scop, actioneaza doua perechi de role, exterioare - Re, si interioare - Ri, montate pe un cadru metalic M;
v deplasarea axiala a cadrului M si a rolelor periferice Re evita variatiile deschiderii b a rostului, cauzata de abaterile de la circularitatea conductei.
|
