Dispozitive de reglare cu adaosuri tehnologice
Utilizare: productia individuala

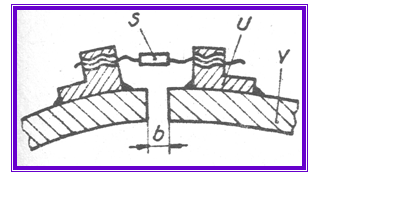

A. Dispozitiv cu urechi si surub: urechile sudate U, care flanche 24124d311y aza rostul, asigura reglarea deschiderii b a rostului, prin reglarea surubului S;

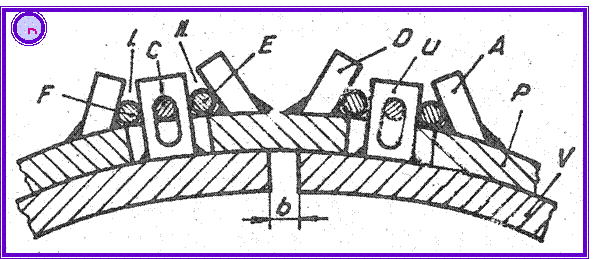

B. Dispozitiv cu placa curbata si pene de centrare:
Placa curbata P are aceeasi raza de curbura cu cea a virolei;
prin ferestrele placii P ies urchile U, ce se sudeaza la marginile rostului virolei;
v pe placa P, în dreptul ferestrelor, se sudeaza câte doua perechi de sprijin de apropiere A si de departare D, care delimiteaza împreuna cu urechile U spatiile I si II;
v introducerea penelor conice F în spatiul I determina micsorarea deschiderii b a rostului, iar introducerea penelor conice E în spatiul II - marirea deschiderii rostului b;
v utilizând penele de centrare C, marginile virolei se vor culca pe suprafata interioara a placii curbate si se va realiza astfel centrarea;
v dispozitivele cu adaosuri tehnologice se folosesc în mai multe posturi de lucru de-a lungul rostului.
|
