Drumuirea planimetrica

Drumuirea planimetrica

Pentru determinarea de puncte noi de sprijin planimetrice se realizeaza trasee poligonale, masurandu-se lungimea laturilor determinate de noile puncte si unghiurile orizontale ce le formeaza laturile drun 111j96b uirii.

Clasificarea drumuirilor planimetrice

Din punct de vedere al formei :

• Drumuirea sprijinita pe doua puncte de directii cunoscute

pozitia    punctelor drumuirii se alege astfel incat punctele sa fie ferite de distrugere, sa fie stabile in timp, sa fie dispuse in apropierea punctelor de detaliu care vor fi obiectul ridicarii topografice

daca laturile drumuirii sunt masurate stadimetric, lungimile lor au valori de 30÷250 m, iar lungimea totala a drumuirii nu trebuie sa depaseasca 2000 m in intravilan si 3000 m in extravilan

cand laturile drumuirii sunt masurate direct, trebuie avut in vedere ca terenul sa aiba panta constanta intre punctele drumuirii

Recunoasterea terenului - are ca scop definitivarea drumuirii proiectate, traseul drumuirii find parcurs pe teren, cu aceasta ocazie efectuandu-se marcarea punctelor de drumuire din proiect, astfel incat sa existe vizibilitate intre ele.

Marcarea punctelor drumuirii se face cu:

tarusi de lemn in extravilan

tarusi de metal in intravilan

borne de beton- puncte mai importante

Semnalizarea punctelor de drumuire se face doar in timpul masuratorilor cu semnale portabile( jaloane sau mire verticale).

Masuratori in drumuirea planimetrica

Masurarea lungimilor laturilor drumuirii

In cazul drumuirilor cu laturi masurate direct, lungimile laturilor se masoara cu panglici topografice sau cu rulete. Fiecare latura se masoara de doua ori, dus si intors, in calcule fiind folosita media acestor valori

Masurarea unghiurilor orizontale (de frangere) ale drumuirii

Unghiurile orizontale se masoara de aceeasi parte a drumuirii, de preferinta prin metoda seriilor, efectuand cate o serie de masuratori in fiecare punct de statie. In urma compensarii in statie se obtin unghiurile orizontale i. Masurarea unghiurilor se face cu un teodolit de precizie medie.

Masurarea unghiurilor de panta i

Aceasta operatie se face in cele doua pozitii ale lunetei (I si II) in ambele sensuri, vizand inaltimea ''i'' a instrumentului (care se masoara dupa asezarea teodolitului in statie), asa cum s-a aratat la masurarea unghiurilor verticale.

Calculul drumuirilor planimetrice

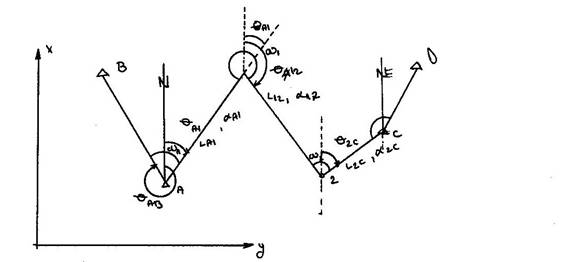

Drumuirea sprijinita pe doua puncte si directii cunoscute

Pentru a rezolva aceasta problema , calculele se desfasoara in felul urmator :

Directii orizontale !!! :

Calculul oreintarii de sprijin !!! :

Calculul si compesarea orienatrilor laturilor drumuirii :

Eroare de !!!
