EFORTURI UNITARE IN BARELE DREPTE SOLICITATE LA INCOVOIERE

tehnica mecanica


eforturi unitare în barele drepte solicitate la încovoiere



Sa se determine grinda din figura 1, daca a = 150 N/mm2.



Se adopta t = 6 mm.


2. Sa se verifice grinda di 222p152c n figura 2, daca a = 150 N/mm2.


Rezolvare

,

grinda rezista.



Figura 2


3. Sa se determine sarcina capabila la grinda din figura 3, daca l = 1,2 m, a = 150 N/mm2.

Rezolvare

Figura 3

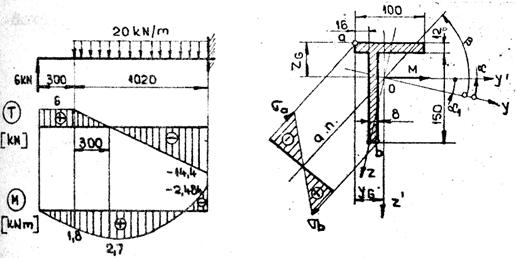

4. Sa se traseze diagrama de variatie a tensiunilor normale în sectinea cea mai solicitata a grinzii din figura 3.















Figura 4

Rezolvare

Coordonatele centrului de greutate al sectiunii, momentele de inertie principale si directiile principale sunt:

ZG = 46,5 mm; yG = 35 mm;

Iy = I1 = 6,62 · 106 mm4 ; Iz = I2 = 1,12 · 106 mm4 ;

Momentul încovoietor M face cu axa principala Oy unghiul

Coordonatele punctelor a si b (cele mai departate de axa neutra) în sistemul yOz se determina în functie de coordonatele din sistemul y′Oz′ .Astfel,

za =za'· cos - ya'· sin = -46,5 cos 16° - (-35) sin 16° = -35,05 mm;

ya = za' sin + ya' cos = -46,46 mm

Tensiunea din punctul a este

În mod analog rezulta

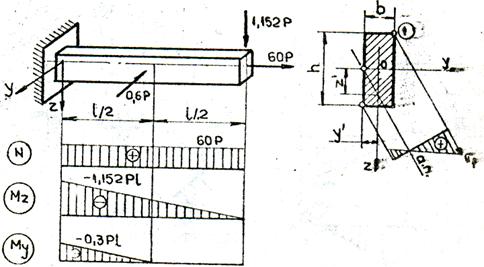

5. Sa se calculeze tensiunea normala maxima la grinda din fig. 5, daca l = 1 m, b = 30 mm, h = 2,4 b, P = 1,5 kN.















Figura 5

Rezolvare

Axa neutra are ecuatia

Înlocuind N = 60 P, My = -1,152 Pl, Mz = -0,3 Pl, A = 2,4 b2, Iy = 1,152 b4, Iz = 0,2 b4, se obtine ecuatia axei neutre în sectiunea din încastrare

-2,4 lz + 3,6 ly + 60 b2 = 0,

ale carei taieturi sunt:

Tensiunea maxima apare în punctul I (de coordonate z1 = -1 b si y1 = 0,5 b) si are valoarea

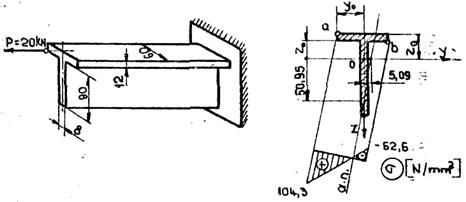

Sa se traseze diagrama de variatie a tensiunilor normale în sectiunea barei din figura 6.












Figura 6

Rezolvare

A = 69 · 12 + 8 ·90 = 1440 mm2

z 0 = -19,5 mm; y 0 = -30 mm.

Axa neutra a sectiunii are ecuatia,

iar taieturile sunt: z = 50,95 mm; y = 5,09 mm

Tensiunile extreme (în punctele a si b) sunt:

b = -62,6 N/mm2.



7. Sa se traseze diagrama de variatie a tensiunilor tangentiale la sectiunea din figura 7.



Rezolvare

















7. Sa se afle sageata v3 la bara din figura 8.


Rezolvare

Cele doua intervale sunt determinate de punctele 1, 2, 3. Se foloseste relatia (*), în care se înlocuiesc:

vk -1 = v1 = 0; vk = v2 = 0; vk + 1 = v3; lk = l1; lk + 1 = a; Mk - 1 = M1 = 0

Mk = M2 = -Pa; Mk + 1 = Ma = 0; pk = p2 = p; pk + 1 = pa = 0


de unde:







Figura 8 Figura 9



8. Sa se determine sagetile v2 si v3 la bara cu moment de inertie constant din figura 9.


Rezolvare

Se aplica ecuatia (**), succesiv pentru intervalele 1-2-3 si 2-3-4. În prealabil s-au determinat reactiunile, care dau momentele încovoietoare

M1 = 0; M2 = pl2/18; M3 = pl2/27; M4 = 0.




Rezolvarea acestui sistem da solutiile:
