EMIŢĂTOARE DE TELEVIZIUNE
3.1. SCHEME BLOC
Principalele caracteristici care trebuiesc cunoscute despre un emitator de televiziune (în afara performantelor tehnice) sunt urmatoarele:
Primul tip foloseste cai separate pentru emitatorul de imagine si de sunet si "amesteca" semnalele la sfârsit, pe aceeasi sarcina (antena), cu ajutorul unei unitati care se numeste diplexer.
Al doilea tip foloseste modulatia la o frecventa intermediara pentru ambele cai (de regula acelasi domeniu de frecvente intermediare folosite si într-un receptor TV), dupa care se face translatarea la frecventele de emisie cu ajutorul unui convertor (mixer). Filtrarea unei benzi laterale se face la putere mica.
¨ &nbs 414d32e p; corectorul de TPG (timp de propagare de grup) care face precorectia caracteristicii de faza în toata banda video;
¨ &nbs 414d32e p; videoprocesorul, compus din câteva circuite independente, cu urmatoarele functiuni:
Gradul de modulatie
Este foarte importanta stabilirea gradului de modulatie la emitatorul de imagine în mod corect. Motivele sunt urmatoarele:
q &nbs 414d32e p; Un grad de modulatie mai mare decât cel stabilit poate crea urmatoarele probleme:
- &nbs 414d32e p; perturba transmisia sunetului asociat imaginii;
- &nbs 414d32e p; produce distorsiuni de cuadratura semnalului video;
- &nbs 414d32e p; se produce limitarea nivelului video în domeniul albului si se produc distorsiuni de crominanta;
Observatie. Pentru a nu se produce o supramodulare accidentala a emitatorului, acesta este prevazut cu un limitator de nivel de alb. Pe durata limitarii liniaritatea semnalului nu trebuie sa fie afectata.

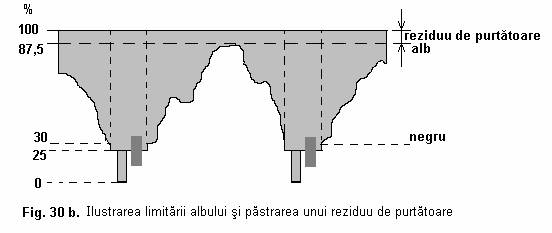

Figura 30 b, ilustreaza limitarea nivelului de alb la
valoarea de 87,5% ± 2,5% (grad de
modulatie) si mentinerea unui reziduu de purtatoare
necesar demodularii sunetului în receptor.
n receptor sunetul se extrage ca rezultat al heterodinarii între purtatoarea de imagine si purtatoarea de sunet distantate la 5,5 MHz sau 6,5 MHz. Frecventa rezultata în urma heterodinarii constituie frecventa intermediara (MF) de sunet în receptor care se demoduleaza si apoi se extrage semnalul de audiofrecventa. Absenta purtatoarei de sunet sau diminuarea amplitudinii ei sub o anumita valoare, va duce la distorsionarea sunetului sau chiar la absenta lui.
|
