Traducere din limba germana
EXPERTIZĂ PRIVIND
PROTECŢIA TERMICĂ
Nr. A. 07140-12
Bloc manta beton Isospan IW 25
Format: b/h/l 25/25/125
Beneficiar |
Isospan Baustoff Technik GmnH 5591 Ramigstein, Madling 177 |
Data |
28 septembrie 2007 |
Cuprins |
5 pagini de text |
|
|
FB Tribunalul de Land Salzburg, cod fiscal 207909z 28.09.2007 Expertiza privind protectia termica IW 25.doc
Comanda
Trebuie sa fie stabilite dimensiuni ale blocului indicat, relevante pentru protectia termica. Rezistenta conductibilitatii termice si coeficientul de transmitere a caldurii au trebuit sa fie stabilite pentru blocul manta beton Isospan IW 25.
Bazele de calcul
Calculcul a fost realizat cu programul tridimensional pentru poduri termice HEAT 3, corespunzator normelor EN ISO 10211-1 "Poduri termice în suprastructuri - curenti termici si temperaturi suprafete", Partea 1: Proceduri generale de calcul din ianuarie 1995.
Software-ul HEAT 3 este validat conform EN ISO 10211-1 ("Poduri termice în suprastructuri - curenti termici si temperaturi suprafata- Partea 1: Proceduri generale de calcul"). Rezulatele calculului HEAT 3 corespund cazurilor de referinta de control prezentate în EN ISO 10211-1, Anexa A. Din acest motiv, programul este clasificat ca un procedeu exact conform EN ISO 10211.
Bazele de prelucrare
Curenti termici si temperaturi suprafete
Partea 1 (1996) Proceduri generale de calcul
Date de referinta
Aschi de lemn legate cu ciment (date cf. beneficiar) |
0,11 W/mK |
Beton pisat |
1,50 W/mK |
Rezistenta transmitere caldura interior Rsi = |
0,13 m2k/W |
Rezistenta transmitere caldura exterior Rse = |
0,04 m2k/W |
Rezistenta transmitere caldura interior Rsi = |
0,13 m2k/W |
Rezistenta transmitere caldura exterior Rse = |
0,13 m2k/W |
Bloc manta beton Isospan IW 25 Nr. A. 07140-12 28.09.2007 Pagina 2

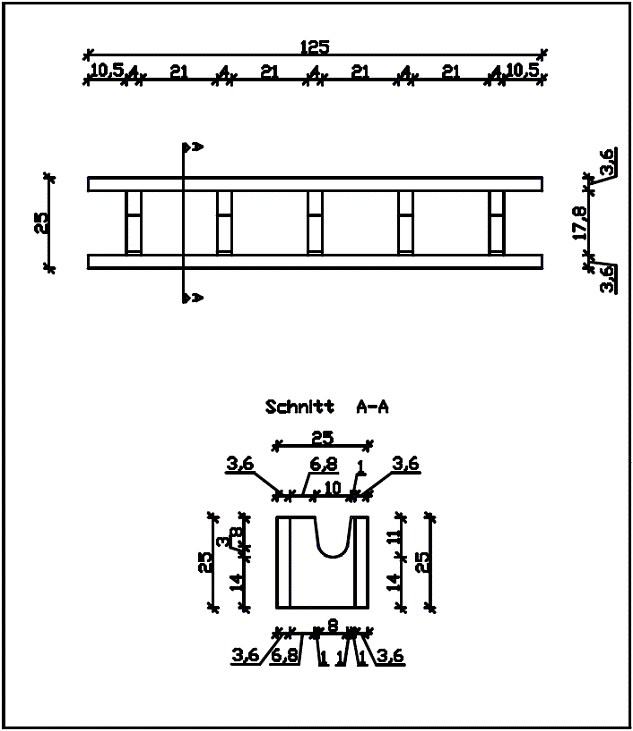

Schita bloc Isospan IW 25
Bloc manta beton Isospan IW 25 Nr. A. 07140-12 28.09.2007 Pagina 3
Calcul
Valori caracteristice materialelor:
S-a facut media rotunjirilor existente, astfel încât geometria ipotetica sa corespunda masuratorilor reale ale blocului.

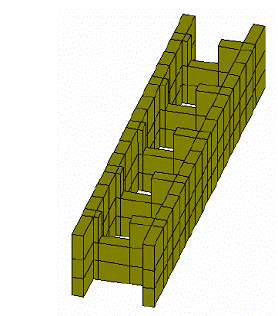

Bloc manta beton IW 25 fara beton de umplere, imaginat ca în calcul

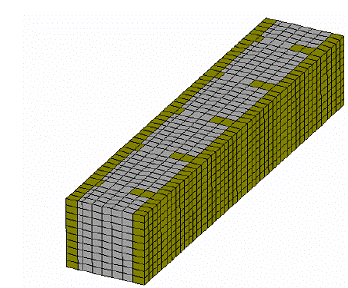

Bloc manta beton IW 25 cu beton de umplere, imaginat ca în calcul
Material |
|
|
Aschi lemn legate cu ciment |
|
Beton pisat |
Bloc manta beton Isospan IW 25 Nr. A. 07140-12 28.09.2007 Pagina 4

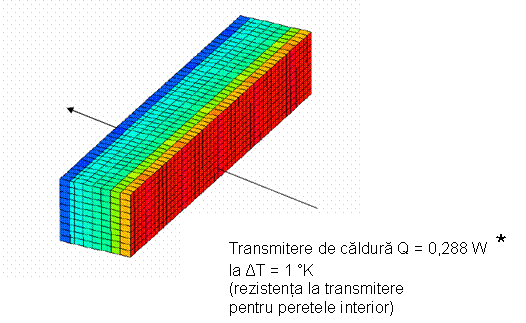

Distribuirea temperaturii
Rezultat
Din analiza calculului podurilor termice au rezultat urmatoarele rezultate:
Perete bloc manta beton din lâna de lemn si beton pisat Isospan IW 25 |
Rezistenta transmitere de caldura cf. ÖNORM (Norma Austria) EN ISO 10211 R [m2K/W] |
Conductibilitate termica efectiva cf. ÖNORM (Norma Austria) EN ISO 10211 [W/mK ] |
Coeficient transmitere caldura cf. ÖNORM (Norma Austria) EN ISO 10211 U [W/m2K] |
Necuratat |
|
|
|
|
Bloc manta beton Isospan IW 25 Nr. A. 07140-12 28.09.2007 Pagina 5
|
