Etaj de amplificare cu TB in conexiunea CC

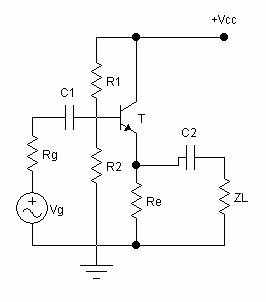

Pentru a ne fixa un punct de vedere asupra tipului de amplificator care modeleaza cel mai bine acest etaj vom examina modul in care trebuie atacat etajul si respecti 414j98e v in care trebuie citit semnalul pe care il furnizeaza. Pentru aceasta vom determina impedantele de    intrare respectiv de iesire.

Marimea impedantei de intrare este limitata de divizorul din baza deoarece din conditia de stabilizare a punctului static de functionare avem R_B<<(1+b)R_E. In consecinta vom considera etajul atacat in tensiune.

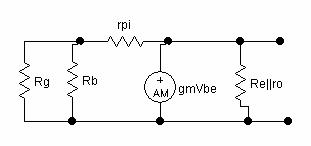

Z_out = U₀/I₀ = U₀/[U₀/(R_E||r₀) -g_mV_be-U₀/r_p]=1/[1/(R_E||r₀) -U_be(g_m+1/r_p)/U₀]

U₀=-U_be-(R_g||R_B)U_be/r_p= -U_be[r_p+(R_g||R_B)]/r_p

Z_out=1/[1/(R_E||r₀)+r_p b+1)/(r_p+R_g||R_B)r_p]=1/ [1/(R_E||r₀)+(b+1)/(r_p+R_g||R_B)=

=R_E||r₀ || [r_p+ (R_g || R_B)]/(b [r_p+ (R_g || R_B)]/(b

Cu o rezistenta de intrare mare si cu o rezistenta de iesire mica acest circuit candideaza pentru titlul de amplificator ideal de tensiune.

A_V=U/U₁=U₀/(U_be+U₀)=1 / [1+r_p b+1)(R_E||R_L||r₀)] ;

U R_E||R_L||r₀)(g_mV_be+V_be/r_p b+1) (R_E||R_L||r₀)V_be/r_p

Se observa ca etajul nu amplifica in tensiune. Daca r_p<<(b+1) (R_E||R_L||r₀) atunci etajul poate fi considerat un repetor de tensiune. Relatiile precedente scot in evidenta proprietatile acestui etaj la frecvente joase si medii :

- are o impedanta de intrare mare in raport cu rezistenta de sarcina , de unde denumirile de etaj de separare sau de transformator de impedanta, Z_L devenind, fata de borna de intrare a tranzistorului (1+b)Z_L ;

- in anumite conditii asigura o rezistenta de iesire mica, apropriindu-se de generatoarele ideale de tensiune ;

-amplifica in faza, amplificarea fiind aproape de unitate; rezulta repetor pe emitor;
