FUNCTIONAREA IN SARCINA A MOTORULUI ASINCRON TRIFAZAT
Chestiuni de studiat:

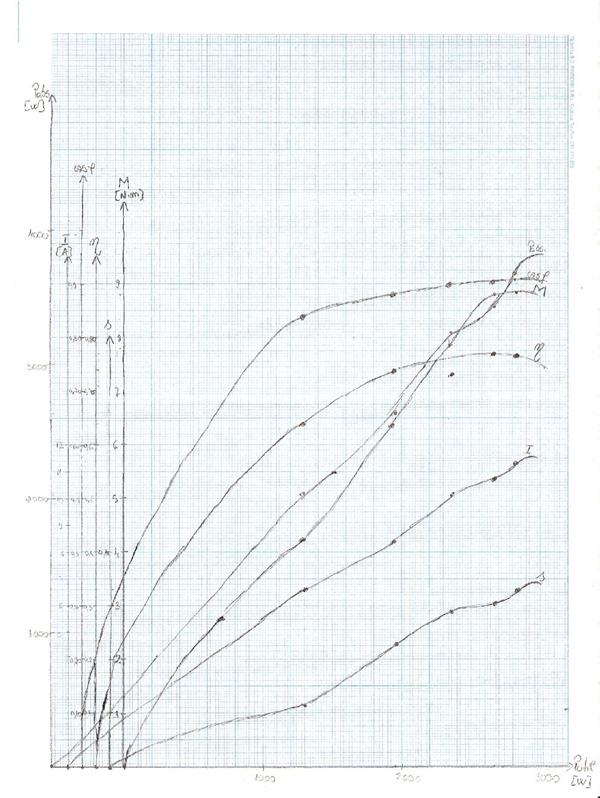

Pabs, I, cosφ, η, s, M=f(Pabs) pentru U= const., f=const.

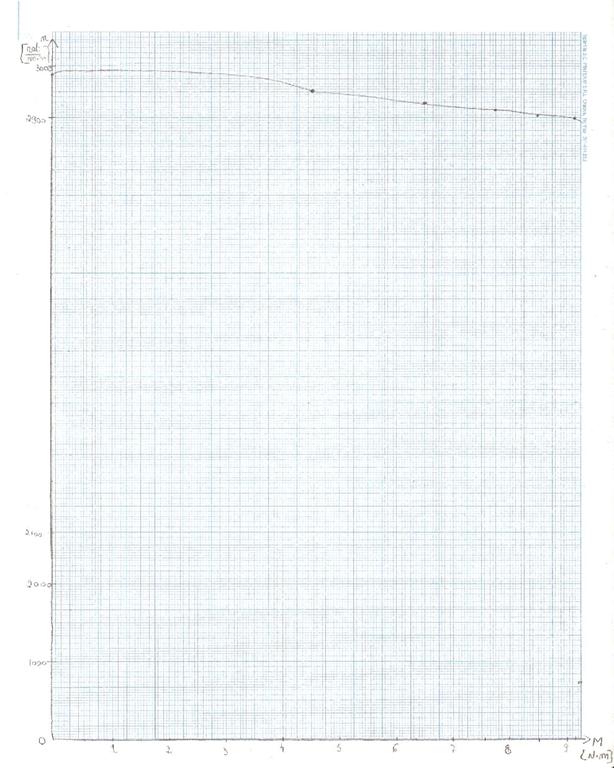

n=f(M) sau M=f(s) pentru U=const., f=const. si pentru M [0, Mn]
Schema de montaj:
Datele nominale ale masinilor:
1. Generatorul de sarcina: Pn=3.5 KW
Tensiunea la bornele generatorului UGn= 170 V
Curentul nominal al generatorului IGn = 20.5 A
Turatia nominala a generatoruluinGn=2500 .rot/min
Excitatie 0.18 A .
2. Motorul asincron:
Marimile inscrise pe placuta indicatoare:
Puterea nominala Pn=3000 W = 3 KW
Tensiunea nominalaUn=220/380 V
Curentul nominalIn = 11/ 63 A
Turatia nominalann=2820 rot/min
ConexiuneaD/y .
Factorul de putere nominal cos φn=0.86
Frecventa nominala fn=50 Hz
Clasa de izolatie
Tipul de protectie
Marimi nominale calculate prin prelucrarea datelor de pe placuta indicatoare:
Puterea absorbita de la retea in regim nominal de
sarcina
Randamentul in regim nominal
Cuplul nominal util la ax
cu observatia nn [rot/min].
Numarul de perechi de poli ai infasurarii
Turatia de sincronism (turatia campului invartitor)
Alunecarea nominala
Marimi masurate la platforma de lucru:
f -frecventa tensiunii retelei;
U- tensiunea retelei de alimentare (marime de linie);
IU, Iv, IW componentele sistemului trifazat de curenti absorbiti de la retea (marimi de linie);
Pabs puterea electrica activa absorbita de la retea;
UTG- tensiunea produsa de tehogenerator
UG, IG- tensiunea si intensitatea curentului la bornele circuitului de sarcina al generatorului.
Marimi calculate:
- valoarea medie a curentului absorbit de la retea;
- factorul de putere
in circuitul electric statoric;
- puterea utila
a motorului transmisa integral generatorului, prin cuplaj la arbore;
randamentul generatorului ηG se determina din curba de
tarare a acestuia:
|
IG/IGn |
0.025 |
0.1 |
0.15 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
1.1 |
|
ηG |
0.5 |
0.79 |
0.84 |
0.85 |
0.86 |
0.86 |
0.855 |
0.85 |
0.84 |
0.835 |
0.825 |
0.815 |
0.8 |
- cuplul la arboreal motorului;
- alunecarea motorului;
- randamentul motorului;
MARIMI MASURATE MARIMI CALCULATE
|
U |
Iu |
Iv |
Iw |
Pabs |
n |
UG |
IG |
I |
cosφ |
IG/IGn |
ηG |
η |
s |
|
V |
A |
A |
A |
W |
rot/min |
V |
A |
A |
|
A |
|
|
|
|
204 |
4 |
4.2 |
4.1 |
840 |
2983 |
220 |
0 |
4.1 |
0.5798 |
0 |
0 |
0 |
0.005 |
|
204 |
6.8 |
7 |
6.6 |
2040 |
2950 |
202 |
5.6 |
6.8 |
0.849 |
0.273 |
0.86 |
0.64 |
0.016 |
|
204 |
8.6 |
8.6 |
8.2 |
2640 |
2931 |
192 |
8.8 |
8.46 |
0.8831 |
0.429 |
0.86 |
0.74 |
0.023 |
|
204 |
10.2 |
10.2 |
10 |
3240 |
2913 |
182 |
11.2 |
10.13 |
0.9052 |
0.546 |
0.855 |
0.73 |
0.029 |
|
204 |
10.8 |
10.8 |
10.6 |
3440 |
2906 |
178 |
12.8 |
10.73 |
0.9073 |
0.624 |
0.85 |
0.77 |
0.031 |
|
204 |
11.4 |
11.4 |
11.2 |
3680 |
2900 |
172 |
13.8 |
11.33 |
0.9192 |
0.673 |
0.84 |
0.76 |
0.033 |
|
M |
Putil |
|
Nm |
W |
|
0 |
0 |
|
4.25 |
1315 |
|
6.39 |
1964 |
|
7.81 |
2384 |
|
8.80 |
2680 |
|
9.30 |
2825 |
I=(Iu+Iv+Iw)/3=(6.8+7+6.6)/3= 6.8 A
=2040
*204*6.8=0.849
IG/IGn=5.6/20.5=0.273 A
ηG =0.86
Putil=(UG*IG)/ ηG=(202*5.6)/0.86=1315 W
η=Putil/Pabs=1315/2040=0.644
s=(n1-n)/n1=(3000-2950)/3000=0.016
|
