Fluxul tehnologic intr-o unitate de exploatare si deservire tehnica pentru automobile

1. Generalitati

Pentru a avea un flux tehnologic de lucru intr-o unitate de exploatare si deservire tehnica (autobaze) sau numai de deservire tehnica(service pentru automobile) este necesar ca unitatile administrative, atelierele de intretinere – reparatii precum si anexele acestora sa fie amplasate intr-o anumita ordine astfel ca niciodata fluxul tehnologic de productie sa nu se intersecteze cu fluxul de miscare a automobilelor in unitate.

Intr-o unitate de transport exista doua fluxuri tehnologice: flux tehnologic de productie si flux de circulatie al automobilelor in incinta unitatii. Alegerea acestor fluxuri tehnologice se face in functie de sistemul de intretinere adoptat, de modul de organizare al lucrarilor pe posturi de lucru, de dotarea tehnologica si de gradul de calificare al muncitorilor. Exemplu de fluxuri individuale: flux tehnologic continuu, flux tehnologic discontinuu. Caracteristicile unui flux tehnologic de productie intr-o unitate service pentru automobile sunt:

a) sa fie continuu dand o productivitate maxima la productia de intretinere,

b) sa nu permita in atelierele de intretinere - reparare manevre (suplimentare), evitand aglomerarile, blocarile de automobile si pericolul de accidente,

c) sa permita excluderea pericolului de incendiu,

d) sa permita reducerea timpului de intretinere - reparare,

e) sa permita introducerea mecanizarii lucrarilor de intretinere - reparare (benzi transportoare, carucioare pentru automobile sau conveioare),

f) sa asigure folosirea la maxim a capacitatilor de productie a utilajelor tehnologice si instalatiispecifice din sectorul transporturi, precum repartizarea judicioasa a fortei de munca,

g) sa asigure realizarea unei calitati superioare la lucrarile de intretinere - reparare.

In figurile 1, 2 si 3 sunt prezentate exemple de fluxuri tehnologice care respecta conditiile tehnice mentionate mai sus.

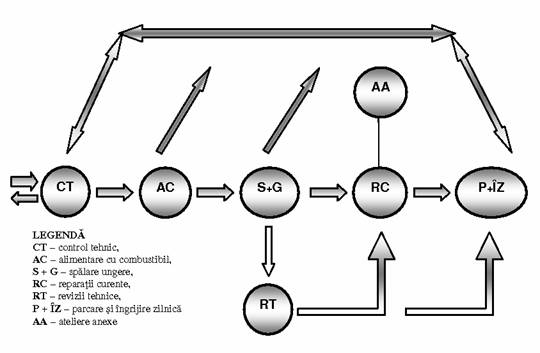

Fig. 1. Flux tehnologic pentru o autobaza

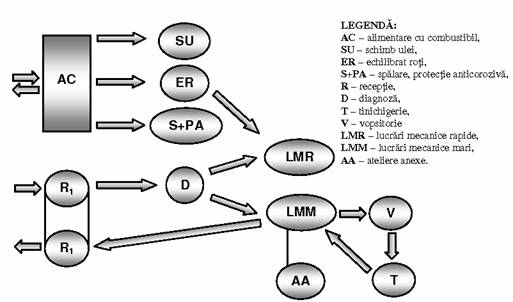

Fig. 2. Flux tehnologic pentru o unitate mixta de deservire tehnica

Fig. Flux tehnologic pentru o unitate de deservire tehnica service

2. Amenajarea clasica a postului de lucru intr-un atelier service pentru automobile

Intr-un atelier service pentru automobile, postul de lucru reprezinta suprafata tehnologica amplasata la sol sau pe canale, destinata efectuarii lucrarilor de control tehnic, ungere, spalare, intretinere sau reparatii amenajata cu utilaje si instalatii aferente fiecarei categorii de lucrari.

Posturile de lucru care efectueaza lucrarii la partile inferioare ale automobilului sau la alte parti greu accesibile, trebuie sa fie prevazute cu canale de vizitare, rampe sau instalatii de ridicat. Dimensionarea judicioasa a posturilor de lucru, amenajarea si specializarea acestora constituie elementele de baza in cresterea productivitatii muncii si ridicarea lucrarilor de intretinere – reparare la automobile.

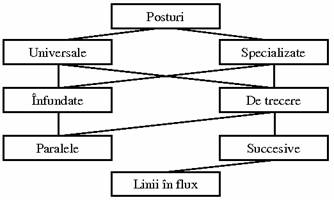

Intr-un atelier service pentru automobile posturile de lucru pot fi amplasate in flux continuu sau independent, perpendicular pe axul culoarului de trecere al automobilelor inclinate sub un anumit unghi sau mixte. Posturile de lucru, in functie de specificul lucrarilor tehnologice, se pot clasifica in posturi universale, unde se pot efectua aproape toate operatiile prevazute in fisele tehnologice si specializate pe tipul subansamblurilor automobilului. Posturile de lucru pot fi: infundate, paralele, succesive (fig. 4). La un post pot lucra simultan unul sau mai multi muncitori. Continutul lucrarilor, succesiunea lor, modul de efectuare si necesitatea lor, specializarea muncitorilor se stabilesc pentru fiecare post de lucru conform fiselor tehnologice sau caietelor de sarcini specifics.

In tabelul 1 sunt prezentate operatiile tehnologice pentru „INLOCUIREA GARNITURII DE CHIULASA.', iar in tabelele 2, 3, 4 si 5 sunt prezentate modele de fise tehnologice pentru diferite lucrari efectuate pe posturi specializate.

Lucrarea: Subansamblu:

Tipul automobilului:

FISA TEHNOLOGICA

de intretinere automobil

INLOCUIREA GARNITURII DE CHIULASA

MOTOR

DACIA

Tabel 1

Nr. Crt.	Denumirea operatiei	Aparate de control si S.D.V. - uri	Conditii tehnice	Norma de timp	Obs.
	Asezarea automobilului pe postul de lucru		Norme de asigurare auto pe post
	Deblocarea si ridicarea capotei motorului
	Demontarea cablurilor si a altor subansamble de pe capacul chiulasei	Chei fire sau tubulare, Φ10, 12, 17
	Scoaterea capacului de chiulasa impreuna cu garnitura de chiulasa	Cheie de bujii
	Deblocarea scoaterea prezoanelor de la chiulasa	Cheie tubulara Φ19	Se va respecta ordinea inversa montarii
	Slabirea culbutorilor – scoaterea tijelor culbutorilor si a rampei cu culbutori	Cheie fixa	Tijele culbutoare se aseaza pe rastel in ordinea demontarii
	Se bate usor chiulasa, pentru desprinderea garniturii de pe chiulasa sau bloc motor	Ciocan din plastic
	Scoaterea chiulasei asamblate si a garniturii de chiulasa		Garnitura de chiulasa nu se recupereaza
	Curatirea si verificarea chiulasei: lipsa corpuri straine, santuri in materialul chiulasei, planeitatea	Ceas comparator	0,05 mm planeitate la chiulasa si bloc motor
	Asezarea noii garniturii pe blocul motor si a chiulasei pe garnitura		asezare – garnitura are marcajul pe partea superioara
	Curatirea prin suflare a orificiilor din blocul motor si introducerea prezoanelor	Aer comprimat
	Strangerea si fixarea prezoanelor	Cheie dinamometrica cu capat 19	Respectarea valorii cuplului de strangere (5,5 – 6,5 daNm) si a ordinii in cruce sau spirala
	Introducerea tijelor impingatoare in locasurile lor sau in ordinea demontarii
	Asezarea si refixarea rampei culbutorilor	Cheie tubulara 13	Cuplul de strangere 1,5 – 1,7 daNm
	Reglarea jocului termic in mecanismul de distributie	Cheie speciala cu cap Φ13 si un calibru de distanta.	glisare cu retinere culbutor si a supapei
	Remoiitarea in ordine inversa a capacului de chiulasa cu garnitura	Cheie de bujii	Cuplu prescris 1,1- 1,3 daNm
	Remontarea cablurilor de comanda si a altor accesorii pe capacul chiulasei	Chei fixe Φ11 - 19
	Verificarea: - nivelului uleiului in carterul motor, - nivelului lichidului de racire in vasul de expansiune, - echipamentului de apriiidere motor
	Pornire motor, observandu‑ se: - nivelul de zgomot, - regimurile de functionare sa fie normale (in gol, la sarcina si la accelerare), - noxele de CO (%)	Sonometru Auditiv Turometru Analizor de gaze	Maxim 1,5%C0

FISA TEHNOLOGICÁ

a postului de lucru

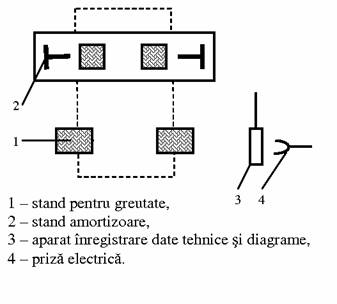

Denumire: DIAGNOSTICAREA SISTEMULUI DE SUSPENSIE

Tabel 2

Nr. crt	Lucrari tehnologice de efectuat	Aparate S.D. V. – uri si dotari generale	Schita postului de lucru
	Verificarea si corectarea caracteristicilor elementelor elastice ale	Stand cu rulouri cu denivelari de inaltime h_mincare antreneaza rotile
	sistemului de suspensie al automobilului	automobilului cu viteza impusa.
		Trusa cu scule specializate
	Verificarea si corectarea caracteristicilor	Stand pentru amortizoare cu platouri care indica
	amortizoarelor	eficacitatea amortizoarelor
		Trusa cu scule
		spec specializate
	Respectarea conditiilor
	tehnice: automobil gol, centrare stand si automobil pe stand, inchidere usi, capote, etc

FISA TEHNOLOGICA
a postului de lucru

Denumire: INLOCUIRI SI REPARATII LA COMPONENTELE

SISTEMULUI DE FRANARE

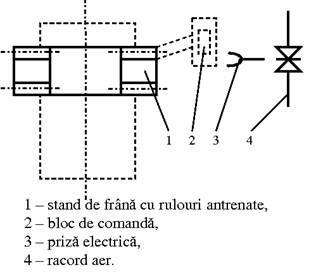

Tabel 3

Nr. Crt	Lucrari tehnologice de efectuat	Aparate S.D.V. — uri si dotari generale	Schita postului de lucru
	Inlocuirea garniturilor de frictiune pentru etrier sau tambur de frana	Cric hidraulic Capre suspendare roata Scule specializate



	Scoaterea aerului din Sistemul de franare	Instalatie sau specializate dispozitive
	Verificarea franei de stationare	Cric hidraulic Scule specializate

Racorduri energetice:
- racord aer comprimat: minim 6 bari,
- priza de curent electric: 24 V.

FISA TEHNOLOGICA
a postului de lucru

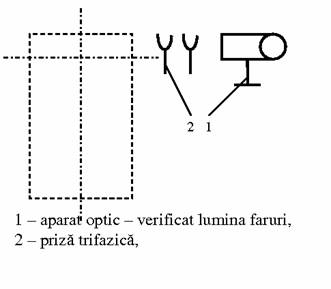

Denumire: VERIFICAREA SI CORECTAREA LUMINII FARURILOR

Tabel 4

Nr. Crt	Lucrari tehnologice de efectuat	Aparate S.D. V. — uri si dotari generale	Schita postului de lucru
	Verificarea si corectarea modului in care automobilul ilumineaza calea de rulare (urma luminii)	Aparat optic pentru verificat lumina farurilor
	Verificarea si corectarea directiei si formei fasciculului luminos.


	Corectarea pozitiei luminii farurilor prin actionarea dispozitivelor specializate.	Surubelnita

FISA TEHNOLOGICA
a postului de lucru

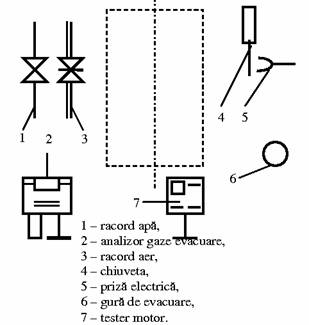

Denumire: DIAGNOSTICAREA SISTEMELOR MOTORULUI

Tabel 5

Br.

crt.

Lucrari tehnologice

de efectuat

Aparate S.D.V. – uri

si dotari generale

Schita postului

de lucru

Verificarea si corectarea

sistemului de alimentare

cu combustibil (pompa de

benzina, filtru de benzina,

carburator, injectie)

Minitester electronic motor

Manometru, calibre nivel

camera de nivel constant

compresor aer, avo - metru

turometru

Verificarea si corectarea

sistemului de aprindere la

m.a.s.

Tester electronic motor

Lampa stroboscopica

Avo - metru,compresor aer

Dwell - metru, Turometru

Verificarea si corectarea

sistemului de ungere

Manometru 0 - 10 bari cu

racord special, turometru

Analiza compozitiei

gazelor de evacuare

Analizor de gaze

Etanseitatea camerei de

ardere (presiunea la

sfarsit de compresie)

Compresometru: 0 - 15 bari

3 Amenajarea posturilor de lucru pe canale de vizitare

In multe statii service, canalele de vizitare reprezinta elemente constructive foarte importante pentru activitatea de asistenta tehnica service.

Canalele de vizitare dupa destinatia lor pot fi de tip ingust, destinate executarii lucrarilor sub automobil, tip lateral, destinate executarii lucrarilor inferioare laterale ale automobilelor si de tip combinat, destinate pentru majoritatea lucrarilor mecanice la automobil. In figura 5 sunt prezentate schematic tipurile de canale de vizitare.

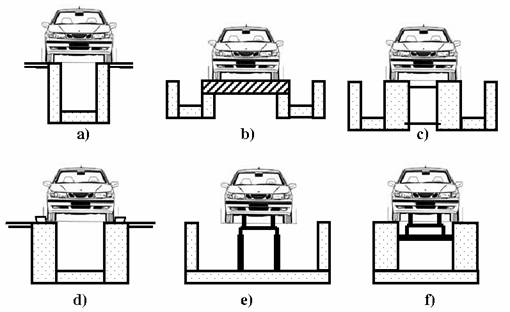

Fig. 5. Canale de vizitare

a — tip ingust, b — tip lateral, c — tip combinat, d — tip ingust cu borduri exterioare,
e — tip combinat mecanizat, f — tip ingust mecanizat

La proiectarea canalelor de vizitare se va tine cont de urmatoarele conditii tehnice:

sa sustina (din punct de vedere al rezistentei) automobilul; pentru respectarea acestei conditii canalele de vizitare pot fi construite in forma infundata la ambele capete (fig. 6) sau deschise la unul din capete (fig. 7),

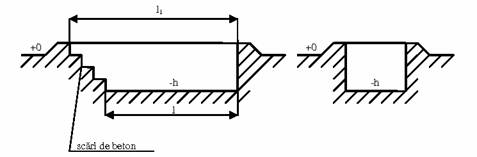

Fig. 6. Canal infundat

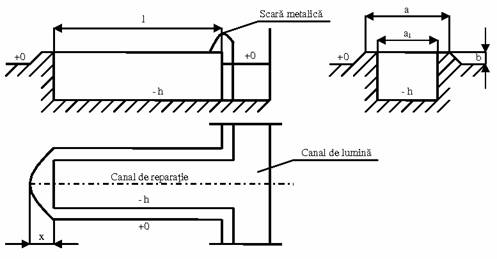

Fig. 7. Canal deschis la un capat

pentru cresterea sigurantei asezarii automobilului pe canalul de vizitare, acesta trebuie sa prezinte la suprafata bordura de dirijare a rotilor directoare; bordura poate sa fie metalica, cu o grosime de circa 25 mm sau din beton armat cu o grosime de circa 100 mm, inaltimea bordurii trebuind sa fie de maxim 150 mm,

lungimea, latimea si adancimea canalului de vizitare se determina in functie de dimensiunile de gabarit ale automobilului si de instalatiile tehnologice ale canalului astfel: lungimea minima (l) a canalului trebuie sa fie egala cu suma consolei fata si ampatamentul automobilului majorat cu 0,8 m, in scopul usurarii lucrarilor mecanice la puntea spate; latimea canalului (a) de tip ingust, prevazut cu bordura metalica este de circa 1,1 m, iar cel prevazut cu bordura din beton armat de circa 0,9 m; adancimea canalului (h) se alege in functie de lungimea automobilului, astfel ca pentru au toturisme se foloseste adancimea de 1,1 - 1,5 m, iar pentru autovehicule tovehicule destinate transporturilor de marfa si calatori se foloseste adancimea de 1,2 - 1,3 m; in cazul canalelor de tip lateral, latimea lor este de cel putin 0,6 m, adancimea acestora find de cel mult 0,8 m, lungimea find egala cu cea de la canalul de tip ingest,

accesul in canale se face prin doua scan din beton plasate la capetele canalului (fig. 8)

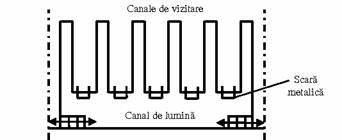

Fig. 8. Amplasamentul scarilor la grupul de canale de vizitare

pe peretii laterali trebuie prevazute nise pentru plasarea prizelor lampilor electrice Si partial pentru scule Si piese de mici dimensiuni.

4. Clasificarea statiilor service pentru automobile

In functie de numarul de posturi de lucru, structura statiei si gradul de dotare, statiile service pentru automobile pot fi clasificate in trei categorii, fiecare avand capacitati si caracteristici specifice.

Statii de tip A sau puncte de service pentru automobile, de capacitate mica (pana la 5 – 10 posturi de lucru), destinate efectuarii lucrarilor de intretinere, diagnosticare si inspectii tehnice.

De obicei, structura acestor statii cuprinde activitati de spalare, schimb testari generale la automobile, intretinere periodica (inspectii tehnice) solicitate de constructor sau de codul rutier, echilibrari roti si lucrari mecano – electrice rapide pana la doua ore (exemplu: avansuri, reglarea luminii farurilor, garda la ambreiaj, etc.).

Amplasarea acestor tipuri de statii se face in zone comerciale, orase si centre aglomerate. Unele statii de tip A pot prezenta si comercializa automobile noi sau la mana a doua (vezi fig. 9, 10).

Statii de tip B de capacitate mijlocie (10 –30 posturi de lucru) cu scopul asigurarii lucrarilor de intretinere si reparatii mecano – electrice mari, cuprinzand partial si lucrari de tinichigerie si de vopsitorie a automobilelor. Durata de lucru pentru realizarea tehnologiei prescrise de constructor este cuprinsa intre 4 si 16 ore zilnic.

Din experienta, asemenea lucrari sunt solicitate de circa 25% din automobilisti. Amplasarea acestor tipuri de statii se face spre periferia oraselor, de obicei la intersectia arterelor principale sau autostrazi si pe autostrazi. Aceste statii contin uneori si sectoare comerciale pentru automobile, piese de schimb si accesorii (vezi fig. 11, 12, 13).

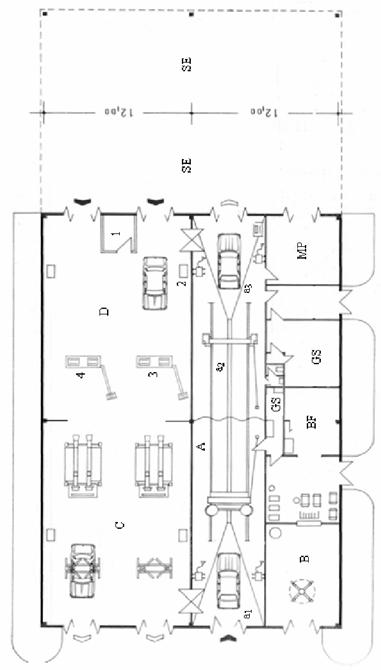

Statii de tip C sunt statiile mari, complexe care cuprind toate activitatile de service pentru automobile, inclusiv prezentarea comercializarea automobilelor si a pieselor de schimb.

Capacitatea acestor statii depaseste numarul de 30 de posturi de lucru, unde se fac lucrari de toate tipurile: rapide, intretinere — diagnosticare, inspectii tehnice periodice, reparatii mecano — electrice mari si capitale la subansamble, la caroserie, lucrari de vopsire a elementelor de caroserie, reinnoirea automobilelor prin schimburi de subansamble reparate sau reconditionate. Aceste statii reprezinta centre zonale de perfectionare a personalului pe toate planurile (tehnic, financiar, comercial, etc.) precum si difuzarea pieselor de schimb si a materialelor auto la toate celelalte statii auto din zona. Aceste statii, find complexe, se amplaseaza in centrul de activitate al statiilor si punctelor din zona, pe autostrazi la periferia centrelor urbanistice mari, de obicei la intersectia arterelor rutiere principale (vezi fig. 14).

ⁿX ^F d ,&• ffV rf,

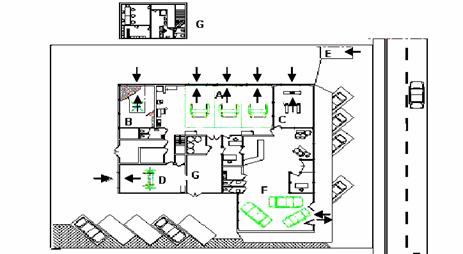

Fig. 9. Statie service auto cu 5 posturi (tip A)

A — atelier mecanic s electric, B — caroserii, C — directie, frane, D — spalare autoturisme,
E — receptie autoturisme, F — anexe servicii personal, prezentare autoturisme, G — anexa personal
