INSTALATIA DE INCARCARE CU BIGI GRELE. DESCRIERE . UTILIZARE

INSTALATIA DE INCARCARE CU BIGI GRELE. DESCRIERE . UTILIZARE

Instalatiile de incarcare au rolul de a realiza deplasarea pe verticala si orizontala a unor

marfuri pe traseul dintre magaziile navei si cheu direct sau invers .

Pentru a asigura deplasarea trirectangulara a carligului de sarcina insta 838i85i latiile de incarcare

navale dispun de un sistem de ridicare(deplasarea pe verticala) si de alte doua sisteme , de

balansina(rotatie cu ax orizontal) si de gai (rotatie cu ax vertical) pentru realizarea deplasarii

in plan orizontal

Bigile grele sunt cele destinate ridicarii de cotade de marfa cu greutati peste 10 tf

Cele mai intalnite sisteme de bigi grele sunt:

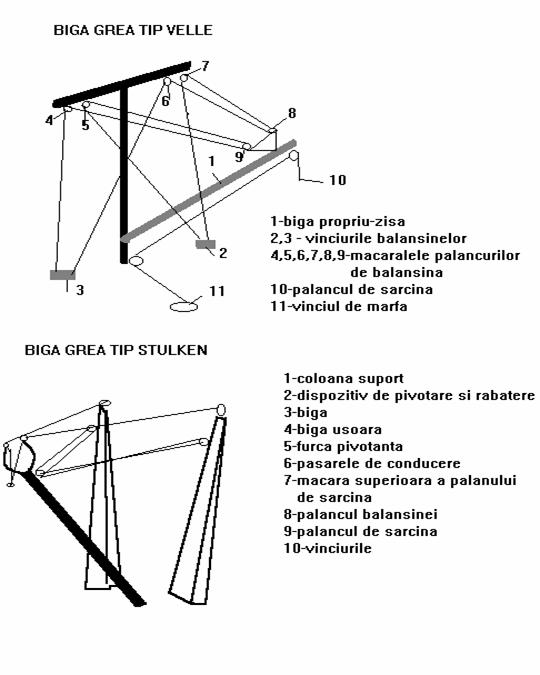

1. Biga grea tip VELLE Pentru manevrarea bigii sunt necesare trei vinciuri unul pentru manevrarea greutatii de manipulat iar celelelte doua pentru manevra balansinelor in vederea orientarii bigii in directie,ridicarii si coborarii bigii atat pentru cotarea greutatii cat si pentru deplasarea acesteia in operatiunile de incarcare/descarcare.

Avantajele acestui sistem constau in simplaitatea montajului,descongestionarea manevrelor de gaiuri si contragaiuri,posibilitatea aplicarii la orice catarg sau coloana cu cruceta rezistenta,fara adaptari complexe.Deservirea este extrem de simpla deoarece nu implica coordonarea functionarii celor doua vinciuri eliminand astfel pericolul supratensionarilor pe timpul lucrului

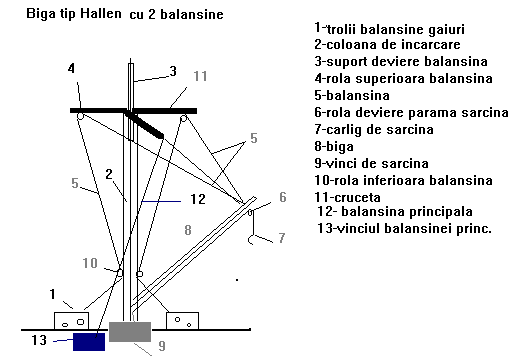

2. Biga grea tip HALLEN La acest tip de greement se foloseste principiul actionarii automate a sistemului sub greutatea bigii aflata la un unghi oarecare de inclinare fapt care conduce la reducerea numarului de vinciuri necesare manevrei.Controlul se exercita prin intermediul balansinei.

3. Biga grea rabatabila se instaleaza intre doua coloane de sustinere dispuse intr-un plan transversal situat intre doua guri de magazii invecinate pe care le deserveste succesiv dupa nevoie.Pentru armare se folosesc doua balansine cate una catre fiecare coloane de sustinere renuntandu-se complet la gaiuri.Fiecare palanc de sarcina are o macara la capatul superior al bigii si cealalta pe coloana din bordul respectiv

4. Biga grea tip STULKEN reprezinta modelul cel mai perfectionat al bigii grele rabatabile si are capacitatea de ridicare variabila intre 100 - 400 tf sau chiar mai mare

Avantajele bigii sunt capacitatea mare de incarcare,manevrabilitatea superioara,pregatire si conducere relativ simpla si rapida prin simplificarea si rezistenta manevrelor curente si prin descongestionarea puntii si spatiului de operare prezentand insa dezavantajul unor costuri de instalare ridicate.
