Informare Multi-Detector

_{Informare Multi-Detector}

_Introducere

Seria Light Speed are trei configurari diferite de detector. Este important sa stiti ce c onfigurare de detector are sistemul dumneavoastra. Sistemul dumneavoastra ar trebui sa aiba numele afisat pe display. Selectati sistemul dumneavoastra din lista de link-uri:

LightSpeedT Plus si RT

LightSpeedT Ultra

LightSpeedT16 si Sistemele Pro16

LightSpeedT VCT

LightSpeedT Plus si RT

Acest paragraf explica configuratiile multiple ale detectorului si ale hardware-ului detectorului. Instructiunile pas cu pas care au rolul de a va invata cum sa reglati acesti factori sunt pozitionate in Structurarea protocoalelor. Este important sa întelegeti cum functioneaza detectoarele pentru a putea allege factorii tehnici potriviti pentru examinare. Da

DiscoveryT Dimension Seria 5181559-100 Rev. 2 (07/07)

2007 General Electric Company. Toate drepturile rezervate.

Informare Multi-Detector

^{Ce trebuie sa stiu despre.}

Acest fragment prezinta conceptele necesare pentru a intelege modul de utilizare al multi-detectorului. Conceptele pe care trebuie sa le intelegeti sunt:

Componentele Hardware

Configuratii Detector

Configuratii axiale

Interfata axiala a utilizatoului

Set de semnale axiale

Interval axial

Definitiile miscarii de rotatie si a modului de scanare

Configurari de rotatie în 'modul de intercalare cu 2 si 4' rânduri

Configurari de rotatie în 'modul de intervale cu 4' rânduri

Interfata utilizator pentru rotatie

Linie de vizare pentru mAs

Profiluri ale partilor

Componente Hardware

Au fost realizate schimbari pentru mai multe pise ale hardware-ului transformând acest scanner intr-unul diferit fata de alte scannere pe care le-ati folosit în trecut. Aceste schimbari sunt:

Colimator

- Colimatorul este format din trei came wolfram controlate independent. Rotarea camelor asigura o grosime variabila continua a partilor si pozitiei axelor-Z.

Geometrie de scanare

- O geometrie de scanare mai scurta permite o reducere de 20% mAs de la HAS  CT/I tehnici de scanare pentru o singura parte axiala. Deschiderea cadrului este de 70 cm. Distanta de la pata focala pana la detector este de 54 cm. Distanta de la pata focala pâna la detector este de 95 cm.

LightSpeed RT

O geometrie de scanare mai scurta permite o reducere de 20% mAs de la HAS CT/I tehnici de scanare pentru o singura parte axiala. Diamnetrul cadrului este de 70 cm. Distanta de la pata focala pana la isocentru este de 60 cm. Distanta de la pata focala pâna la detector este de 105,87 cm. Aceasta geometrie de scanare mai lunga necesita ~ 30% crestere în mAs în comparatie cu alte sisteme LightSpeed.

Detector de matrice

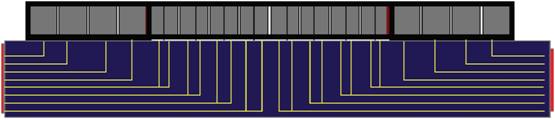

Exista 16 celule de detector în directia Z. Cele patru rânduri exterioare pozitionate pe fiecare parte a celulelor de detector au 1,25 mm în directia Z. Cele 16 randuri centrale au 0,625 mm în directia Z. Sunt adunate pîna la patru semnale pe rotatie de cadru. Fiecare semnal poate fi colectat de la un rând individual de detector sau o combinatie de doi detectori. Pot fi luate patru semnale de la 16 celule (sau patru parti pe rotatie de cadru).

DiscoveryT Dimension Seria 5181559-100 Rev. 2 (07/07)

2007 General Electric Company. Toate drepturile rezervate. .

Informare Multi-Detector

Alte schimbari

Au fost realizate schimbari în DAS, Inelul de contact, Unitatea de scanarede reconstructie. Exista reconstructii noi de algoritmi pentru fisierele multi-parti.

Configuratiile detectorului

Configuratile detectorului sunt 4 X 1,25 mm, 4 x 2,5 mm, 4 X 3, 75 mm, 4X 5,0 mm, 1 X 1,25 mm, si 2 X 0,625 mm.

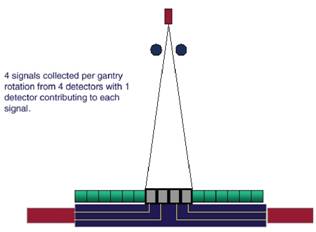

4 X 1,25 mm- Pot fi colectate patru semnale (axial) sau structuri în spirala c u intervale si intercalare de la patru rânduri de detector de 1,25 mm.

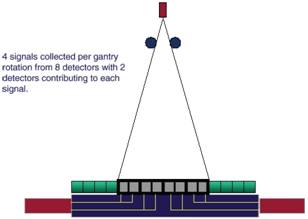

4 X 2,5 mm- Pot fi colectate patru semnale (axial) sau intercalare sau structuri în spirala c u intervale si intercalare de la opt rânduri de detector de 1,25 mm cu doua rânduri de detector contribuind la fiecare semnal (axial) sau structuri în spirala cu intervale sau intercalare.

Informare Multi-Detector

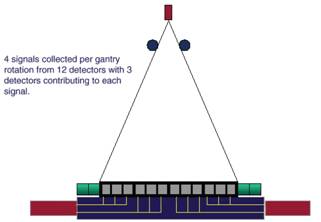

4 x 3,75 mm- Pot fi colectate patru semnale (axial) sau structuri în spirala cu intervale si intercalare de la linii de detector de 12-1,25 mm cu trei rânduri de detector contribuind la fiecare semnal (axial) sau structuri în spirala cu intervale sau intercalare.

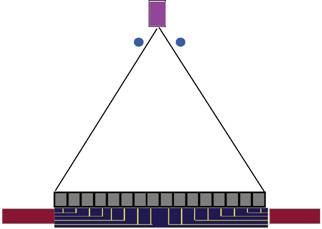

4 X 5,0 mm- Pot fi colectate patru semnale (axial) sau structuri în spirala cu intervale si intercalare de la linii de detector de 12-1,25 mm cu patru rânduri de detector contribuind la fiecare semnal (axial) sau structuri în spirala cu intervale sau intercalare.

1 X 1 mm - Un semnal axial poate fi colectat de la o linie de detector de 1,25 mm contribuind la semnal.

DiscoveryT Dimension Seria 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. Toate drepturile rezervate.

Informare Multi-Detector

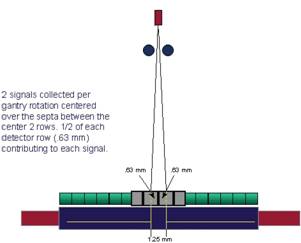

2 X 0,625 mm - Pot fi colectate doua semnale (axial) sau suprafete elicoidale intercalate de la rânduri de detector de 1 mm cu doua rânduri de detector contribuind pe jumatate la fiecare semnal (axial) sau suprafata elicoidala intercalata (spiralata).

Configuratii Axiale

Configuratiile axiale sunt 4 X 1,25 mm, 4 X 2,5 mm, 4 X 3,75 mm, 4 X 5,0 mm, 1 X 1,25 mm, si 2 X 0,625 mm.

4 x 1 mm -1.25 mm este minimum de grosime pentru fiecare parte. 5 mm de anatomie sunt acoperiti pe rotatie de cadru.

Patru parti, fiecare cu o grosime de 1 mm.

4i mode

3 4

Doua parti, fiecare cu o grosime de 2 mm.

2i mode

O parte cu o grosime de 5 mm.

1i mode

Informare Multi-Detector

4 x 2 mm -2,5 mm este minimum de grosime pentru fiecare parte. 10 mm de anatomie sunt acoperiti pe rotatie de cadru.

Patru parti, fiecare cu o grosime de 2 mm

Doua parti, fiecare cu o grosime de 5 mm

O parte cu o grosime de 5 mm.

4 x 3 mm -3,75 mm este minimum de grosime pentru fiecare parte. 15 mm de anatomie sunt acoperiti pe rotatie de cadru.

Patru parti, fiecare cu o grosime de 3 mm

Doua parti, fiecare cu o grosime de 7 mm

4 x 5 mm -5,0 mm este minimum de grosime pentru fiecare parte. 20 mm de anatomie sunt acoperiti pe rotatie de cadru.

Patru parti, fiecare cu o grosime de 5 mm

Doua parti, fiecare cu o grosime de 10,0 mm

1 x 1 mm -1,25 mm este minimum de grosime pentru fiecare parte. 1 mm de anatomie sunt acoperiti pe rotatie de cadru

2 x 0,625 mm -0,625 mm este minimum de grosime pentru fiecare parte. 1 mm de anatomie sunt acoperiti pe rotatie de cadru.

Informare Multi-Detector

Interfata axiala a utilizatorului

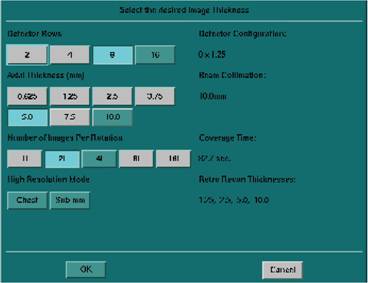

Interfata utilizatorului arata variantele de grosime ale partii, numarul imaginilor pe rotatie, si  optiunile retrospective. Parametrii selectati pentru a seta grosimea partii si viteza determina configurarea detectorului.

Variantele de grosime axiala variaza de la o grosime de 0,625 mm la o grosime de 10 mm.

Numarul de imagini pe rotatie este  1i, 2i, si 4i.

Selectiile de reconstructie retro sunt rezultatul grosimii partilor si numarului de imagini, de exemplu selectând o imagine la o grosime de 5 mm permit selectii retro cu o grosime de 1,25 mm, 2,5 mm si 5,0 mm. Pe viitor, variantele sunt de 10,0 mm la 1i sau 5,0 mm la 2i sau 4i.

Culorile butoanelor se schimba pentru a indica optiunile.

Galben deschis - selectii curente

Albastru cu text negru - parametrii disponibili.

Gri deschis cu text negru - Parametrii disponibili (alegând schimbari altor parametrii)

Gri deschis cu text gri - nu este disponibil

Set de semnale axiale

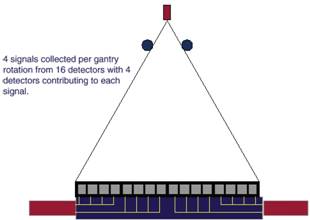

Sunt colectate patru semnale/canale pe rotatie de cadru. Fiecare din cele patru semnale poate fi colectat dintr-un detector individual sau o combinatie de doi, trei sau patru detectori. Odata ce un semnal din mai multi detectori a fuzionat cu un canal, nu poate fi separat.

Numarul detectorilor combinati pe semnal/canal influenteaza grosimea minima a partii.

Una, doua sau patru parti pot fi generate pe rotatie de parte.

Grosimea partii poate fi schimbata retrospectiv.

Configuratia detectorului în timpul culegerii de date influenteaza alegerea retrospectiva.

Scanarea axiala multi-parti este mai rapida decât o scanare cu rotatie elicoidala cu o singura parte utilizând o miscare de1:1.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07)

2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

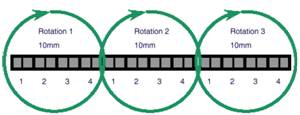

Interval axial

Intervalul este egal cu numarul imaginilor pe rotatie X grosimea partii, de exemplu în cazul modului 4 X 2,5 - sunt generate patru imagini, fiecare cu o grosime de 2,5 mm cu o acoperire totala de 10 mm pe rotatie. Intervalul pe rotatie va fi de 10 mm.

Daca un interval este omis acolo unde este nevoie, formula de mai sus va fi utilizata împreuna cu omisiunea dorita.

Definitiile miscarii de rotatie si ale modului de scanare.

Modurile de scanare pentru rotatie sunt exprimate în termenii miscarii. Miscarea de rotatie este definita ca rotatie a  miscarii mesei pe roatie în milimetri divizata de potrivirea razelor unui fascicul. Sistemele anterioare LightSpeed exprimau moduri de scanare cu nume si miscare definita ca miscare a mesei pe rotatie în milimetri divizata de întinderea liniei de detectare. Puteti compara numele vechilor moduri de scanare cu noile nume.

Tabelul 5-1 Moduri de scanare

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Configurari de rotatie în modul de intercalare cu 2 si 4 rânduri

Configuratiile de rotatie sunt: 2 X 0,625, 4 X 1,25 mm, 4 X 2,5 mm, 4 X 3,75 mm si 4 X 5,0 mm. În aceste moduri, configuratiile sunt obtinute la o miscare de fie unu sai trei. Miscarea mesei este 1X configuratia detectorului sau o miscare de 1:1 si 3X configuratia detectorului sau o miscare de 3:1 (de exemplu 3,75 mm viteza divizati de trei valori egale 1,25 sau o configuratie a detectorului de 4 X 1,25 mm). Avest mod va permite sa aveti moduri de intercalare elicoidale, care sunt cu 1,5 pâna la 3,0 mai rapide decât o singura scanare elicoidala a partii, minimizeaza rezultatul rotatiei si ofera cele mai bune detalii.

Modul cu doua rânduri 2 X 0,625 mm

2 x 0,625 configuratia detectorului

1,25 mm miscare a mesei pe rotatie

1 mm potrivirea razelor unui fascicul.

Miscare 1:1.

Grosime viitoare/retrospectiva fixa a partii de 0,625 mm.

Modul cu 4 rânduri 4 x 1 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala.

4 x 1 mm configuratia detectorului.

3 mm miscare a mesei pe rotatie.

5 mm potrivirea razelor unui fascicul.

Miscare 0.75:1.

Grosime viitoare/retrospectiva a partii de 1 si 2,5.

. Modul cu patru rânduri 4 x 2.5 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala

4 X 2 mm configuratia detectorului.

mm miscare a mesei pe rotatie.

10 mm potrivirea razelor unui fascicul.

Miscare

Grosime viitoare/retrospectiva a partii de 2 mm, 3,75 mm si 5,0 mm

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Modul cu patru rânduri 4 X 3,75mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala.

4 X 3,75 mm configuratia detectorului

11 mm miscare a mesei pe rotatie

15 mm potrivirea razelor unui fascicul

Miscare .

Grosime viitoare/retrospectiva a partii de 3 mm , 5,0 mm si 7,5 mm.
Modul cu patru rânduri 4 X 5,0 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala

4 X 5,0 mm configuratia detectorului

15 mm miscare a mesei pe rotatie

20 mm potrivirea razelor unui fascicul

Miscare .

Grosime viitoare/retrospectiva a partii de 5 mm, 7,5 mm si 10,0 mm

Configurari de rotatie în modul de intervale cu 4 rânduri

Configuratiile de rotatie sunt: 4 X 1,25 mm, 4 X 2,5 mm, 4 X 3,75 mm si 4 X 5,0 mm. Toate configuratiile sunt obtinute când exista în modul cu patru rânduri o miscare de sase. Miscarea mesei este 6X configuratia detectorului sau o miscare de 6:1 (de exemplu 7,5 mm viteza a mesei divizata de sase valori egale 1,25 sau o configurare a detectorului de 4 X 1,25 mm). Acest mod utilizeaza structuri în spirale cu intervale si 2X si 6X mai rapid decât o singura scanare elicoidala a partii. Structurile în spirala cu intervale reprezinta o mai mare interpolare a datelor si un rezultat al rotatiei  crescut în momentul în care comparam cu modul de intercalare.

Modul cu 4 rânduri  4 X 1,25 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala.

4 X 1,25mm configuratia detectorului.

7 mm miscare a mesei pe rotatie.

5 mm potrivirea razelor unui fascicul.

Miscare 1 .

Grosime viitoare/retrospectiva a partii de 1 mm si 2,5 mm

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

InformareMulti-Detector

Modul cu 4 rânduri X 2,5 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala.

4 X 2 mm configuratia detectorului

15 mm miscare a mesei pe rotatie

10 mm potrivirea razelor unui fascicul

Miscare .

Grosime viitoare/retrospectiva a partii de 2,5 mm, 3,75 mm si 5,0 mm. Modul cu 4 rânduri 4 X 3.75 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala.

4 X 3 mm configuratia detectorului

22 mm miscare a mesei pe rotatie

15 mm potrivirea razelor unui fascicul

Miscare .

Grosime viitoare/retrospectiva a partii de 5,0 mm si 7,5 mm Modul cu 4 rânduri  4 X 5.0 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala.

4 X 5 mm configuratia detectorului.

30 mm miscare a mesei pe rotatie.

20 mm potrivirea razelor unui fascicul.

Miscare 1,5:1

Grosime viitoare/retrospectiva a partii de 5 mm, 7,5 mm si 10,0 mm

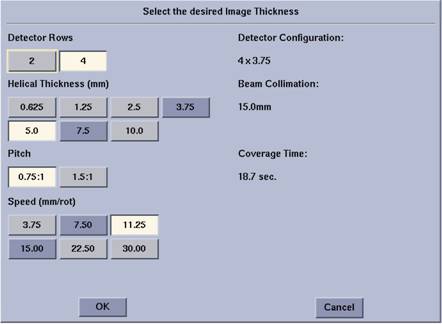

Interfata utilizator pentru rotatie

Selectiile de parametrii în interiorul zonelor de grosime/viteza pe ecranul de observare si editare determina configurarea detectorului. Exista trei selectii importante de parametrii pentru rotatie.

Viteza - numarul de milimetri al miscarii mesei pe rotatie de cadru. Variantele de viteza variaza de la 1 mm la 30,0 mm.

Mod de scanare -  Determina viteza miscarii mesei pe rotatie de cadru. Variantele pentru modul de scanare variaza de la 2 la 4 rânduri

Grosimea imaginii - determina grosimea partii de imagine viitoare/retrospective. Variantele grosimii partii variaza de la 0,625 mm la 10 mm.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Culoarea butoanelor - se schimba pentru a indica variantele.

Galben- Selectii curente.

Verde albastrui cu text negru (grosime) - Variante de grosime a partilor viitoare si retrospective.

Albastru cu text negru (mod de scanare/viteza) - Parametrii disponibili.

Gri deschis cu text negru - Parametrii disponibili (alegând schimbari pentru alti parametrii).

Gri deschis cu text gri - nu este disponibil..

Linie de vizare pentru mAs

Referitor la tehnicile cunoscute sau schemele tehnice pentru tehnici adecvate, trebie utilizati factori tehnici adecvati pentru a asigura calitatea imaginii. Sistemul este oferit continând si protocoale care ajuta la învatarea factorilor tehnici adecvati. Sistemul actualizeaza în mod automat mA bazat pe schimbari în legatura cu timpul de rotatie, tipul de scanare, miscarea de rotatie si grosimea partii pentru se mentine un zgomot egal al imaginii.

Rotatie LightSpeed .

Mod de intervale la mod de intercalare  = 30% descrestere.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Profiluri ale partilor

Pentru ca datele pentru o imagine de rotatie sunt avantajoase mai mult decât o singura rotatie, pentru a oferi cea mai buna calitate a imaginii, partea nominala de imagine poate diferi oarecum de selectia utilizatorului, depinzând de viteza mesei, miscare si selectia partii. Largimile partii nominale FWHM sunt aratate în tabelul urmator.

Tabelul 5-2 Tabelul profilului partii pentru modul de reconstructie totala.

Indicatorul FWHM arata latimea totala la jumatate de maxim. Este utilizat pentru a descrie grosimea partii reprezentata de imaginea de pe ecran sau film.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

LightSpeedT Ultra

Acest capitol explica configuratiile detectorului hardware-ului si ale detectorului. Instructiunile pas cu pas care au rolul de a va ajuta sa învatati cum sa reglati acesti factori sunt situate în Structurarea Protocoalelor. Este important sa întelegeti cum functioneaza detectorii pentru a allege factorii tehnici corecti pentru examinare.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07)

2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

^{Ce trebuie sa stiu despre.}

Acest capitol prezinta conceptele necesare pentru întelegerea utilizarii multi-detectorului. Conceptele pe care trebuie sa la întelegeti sunt:

Componente Hardware

Configuratiile detectorului

Configuratiile axiale

Interfata axiala a utilizatorului

Set de semnale axiale

Interval axial

Definitiile miscarii de rotatie si a modului de scanare

Definitiile miscarii de rotatie si a modului de scanare

Configurari de rotatie în 'modul de intercalare cu 2 si 4' rânduri

Configurari de rotatie în 'modul de intervale cu 4' rânduri

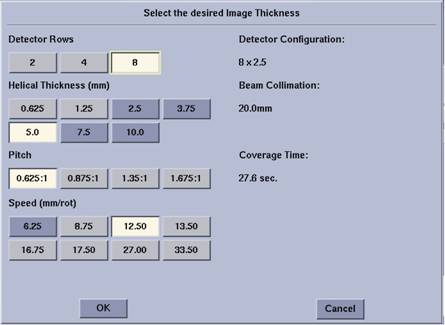

Configurari de rotatie în modul cu 8 rânduri

Interfata utilizator pentru rotatie

Linie de vizare pentru mAs

Profiluri ale partilor

Componente Hardware

Au fost realizate schimbari pentru mai multe pise ale hardware-ului transformând acest scanner intr-unul diferit fata de alte scannere pe care le-ati folosit în trecut. Aceste schimbari sunt:

Colimator

Colimatorul este format din doua came wolfram controlate independent. Rotarea camelor asigura o grosime variabila continua a partilor si pozitiei axelor-Z.

Geometrie de scanare

O geometrie de scanare mai scurta permite o reducere de 20% mAs de la HAS  CT/I tehnici de scanare pentru o singura parte axiala. Deschiderea cadrului este de 70 cm. Distanta de la pata focala pana la detector este de 54 cm. Distanta de la pata focala pâna la detector este de 95 cm

Detector de matrice

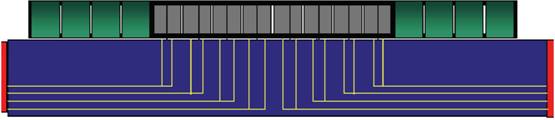

Exista 16 celule de detector în directia Z. Fiecare dintre celulele detectorului are 1 mm în directia Z la isocetru Sunt adunate pîna la opt semnale pe rotatie de cadru. Fiecare semnal poate fi colectat de la un rând individual de detector sau o combinatie de doi detectori. Pot fi luate opt semnale de la 16 celule (sau opt parti pe rotatie de cadru).

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07)

2007 General Electric Company. All rights reserved. 14314g620o

InformareMulti-Detector

Alte schimbari

Au fost realizate schimbari în DAS, Inelul de contact, Unitatea de scanare/reconstructie. Exista reconstructii noi de algoritmi pentru fiserul multi-parti.

Configuratii de Detector

Configuratile detectorului sunt  4 X 1,25 mm, 4 x 2,5 mm, 4 X 3, 75 mm, 4X 5,0 mm, 1 X 1,25 mm, si 2 X 0,625 mm., 8 X 1,25 mm, and 8 X 2,5 mm.

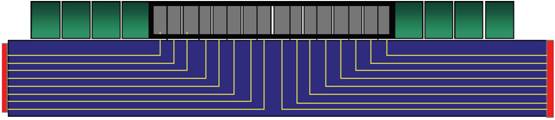

4 X 1 mm- Pot fi colectate patru semnale (axial) sau structuri în spirala cu intervale sau intercalate de la patru linii de detector de 1,25 mm.

4 X 2,5 mm- Pot fi colectate patru semnale (axial) sau structuri în spirala cu intervale sau intercalate de la opt linii de detector de 1,25 mm cu doua linii de detector contribuind la fiecare semnal (axial) sau structura în spirala cu intervale sau intercalare.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector Information

4 x 3,75 mm- Pot fi colectate patru semnale (axial) sau structuri în spirala cu intervale sau intercalate de la opt linii de detector de 12-1,25 mm cu trei linii de detector contribuind la fiecare semnal (axial) sau structura în spirala cu intervale sau intercalare

4 X 5,0 mm- Pot fi colectate patru semnale (axial) sau structuri în spirala cu intervale sau intercalate de la opt linii de detector de 16-1,25 mm cu patru linii de detector contribuind la fiecare semnal (axial) sau structura în spirala cu intervale sau intercalare.

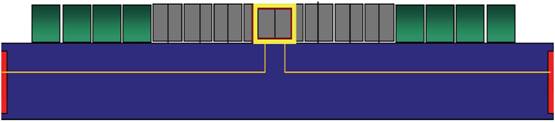

1 X 1,25 mm - Un semnal axial poate fi colectat de la o linie de detector de 1,25 mm cu o singura linie de detector contribuind la semnal.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

2 X 0,625 mm - Pot fi colectate doua semnale (axial) sau structuri în spirala cu intervale de la doua linii de detector de 1,25 mm cu doua linii de detector contribuind pe jumatate la fiecare semnal (axial) sau structura în spirala cu intervale.

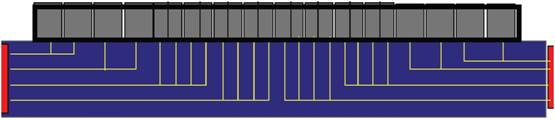

8 X 1 mm -Opt structuri în spirala colectate de la opt linii de detector de 1,25 mm cu un singur detector contribuind la fiecare structura în spirala.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

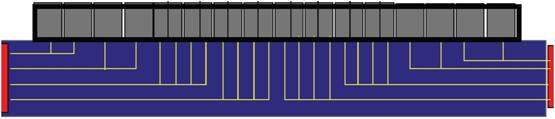

8 X 2 mm - Opt structuri în spirala colectate de la detectori de 16 1,25 mm cu doi detectori contribuind la fiecare structura în spirala.

Configuratii Axiale

Configuratiile axiale sunt 4 X 1,25 mm, 4 X 2,5 mm, 4 X 3,75 mm, 4 X 5,0 mm, 1 X 1,25 mm, 2 X 0,625 mm, 8 X 1,25 mm, si 8 X 2,5 mm.

4 x 1 mm -1,25 mm este minimum de grosime pentru fiecare parte. 5 mm de anatomie sunt acoperiti pe rotatie de cadru.

Patru parti, fiecare cu o grosime de 1 mm

4i mode I I

3 4

Doua parti, fiecare cu o grosime de 2 mm

2i mode

O parte cu o grosime de 5 mm..

1i mode

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

4 x 2 mm -2,5 mm este minimum de grosime pentru fiecare parte. 10 mm de anatomie sunt acoperiti pe rotatie de cadru.

Patru parti, fiecare cu o grosime de 2 mm

Doua parti, fiecare cu o grosime de 5 mm

O parte cu o grosime de 5 mm.

4 x 3 mm -3,75 mm este minimum de grosime pentru fiecare parte. 15 mm de anatomie sunt acoperiti pe rotatie de cadru,

Patru parti, fiecare cu o grosime de 3 mm

Doua parti, fiecare cu o grosime de 7 mm

4 x 5 mm -5,0 mm este minimum de grosime pentru fiecare parte. 20 mm de anatomie sunt acoperiti pe rotatie de cadru.

Patru parti, fiecare cu o grosime de 5 mm

Doua parti, fiecare cu o grosime de 10 mm

1 x 1 mm -1,25 mm este minimum de grosime pentru fiecare parte. 1 mm de anatomie sunt acoperiti pe rotatie de cadru

2 x 0,625 mm -0,625 mm este minimum de grosime pentru fiecare parte. 1 mm de anatomie sunt acoperiti pe rotatie de cadru.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Multi-Detector Information

8 x 1 mm - 1,25 este minimum de grosime pentru fiecare parte. 10 mm de anatomie sunt acoperiti pe rotatie de cadru

Opt parti, fiecare cu o grosime de 1 mm

_{XI  I I  I I I}

4 5 6 7 8

8 x 2 - 2, 5 mm este minimum de grosime pentru fiecare parte. 20 mm de anatomie sunt acoperiti pe rotatie de cadru

Opt parti, fiecare cu o grosime de 2 mm

_{I I I I I I}

7 8

Interfata axiala a utilizatorului

Interfata utilizatorului arata variantele de groiime ale partilor, numarul imaginilor pe rotatie, si optiunile retrospective. Parametrii selectati pentru a seta grosimea partii  si viteza determina configurarea detectorului.

Variantele de grosime axiala variaza de la o grosime de 0,625 mm la o grosime de 10 mm.

Numarul de imagini pe rotatie este  1i, 2i, si 4i.

Variantele de reconstructie sunt rezultatul grosimii partilor si numarului de imagini, de exemplu selectând o imagine la o grosime de 5 mm permite selectii retro cu o grosime de 1,25 mm, 2,5 mm si 5,0 mm. Pe viitor, variantele sunt de 10,0 mm la 1i sau 5,0 mm la 2i sau 4i.

Culorile butoanelor se schimba pentru a indica optiunile.

Galben deschis - selectii curente

Albastru cu text negru - parametrii disponibili.

Gri deschis cu text negru - Parametrii disponibili (alegând schimbari altor parametrii)

Gri deschis cu text gri - nu este disponibil

Set de semnale axiale

Sunt colectate patru sau opt semnale/canale pe rotatie de cadru. Fiecare din cele patru sau opt semnale poate fi colectat dintr-un detector individual sau o combinatie de doi, trei patru sau opt detectori. Odata ce un semnal din mai multi detectori a fuzionat cu un canal, nu poate fi separat.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Numarul detectorilor combinati pe semnal/canal influenteaza grosimea minima a partii.

Una, doua, patru sau opt parti pot fi generate pe rotatie de parte.

Grosimea partii poate fi schimbata retrospectiv.

Configuratia detectorului în timpul culegerii de date influenteaza alegerea retrospectiva.

Scanarea axiala multi-parti este mai rapida decât o scanare cu rotatie elicoidala cu o singura parte utilizând o miscare de1:1.

Interval axial

Intervalul este egal cu numarul imaginilor pe rotatie X grosimea partii, de exemplu în cazul modului 4 X 2,5 - sunt generate patru imagini, fiecare cu o grosime de 2,5 mm cu o acoperire totala de 10 mm pe rotatie. Intervalul pe rotatie va fi de 10 mm..

Daca un interval este omis acolo unde este nevoie, formula de mai sus va fi utilizata împreuna cu omisiunea dorita.

Definitiile miscarii de rotatie si ale modului de scanare.

Modurile de scanare pentru rotatie sunt exprimate în termenii miscarii. Miscarea de rotatie este definita ca rotatie a  miscarii mesei pe roatie în milimetri divizata de potrivirea razelor unui fascicul. Sistemele anterioare LightSpeed exprimau moduri de scanare cu nume si miscare definita ca miscare a mesei pe rotatie în milimetri divizata de întinderea liniei de detectare. Puteti compara numele vechilor moduri de scanare cu noile nume.

Tabel 5-3 Moduri de scanare

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Configurari de rotatie în modul de intercalare cu 2 si 4 rânduri

Configuratiile de rotatie sunt: 2 X 0,625, 4 X 1,25 mm, 4 X 2,5 mm, 4 X 3,75 mm si 4 X 5,0 mm. În aceste moduri, configuratiile sunt obtinute la o miscare de fie unu sai trei. Miscarea mesei este 1X configuratia detectorului sau o miscare de 1:1 si 3X configuratia detectorului sau o miscare de 3:1 (de exemplu 3,75 mm viteza divizati de trei valori egale 1,25 sau o configuratie a detectorului de 4 X 1,25 mm). Avest mod va permite sa aveti moduri de intercalare elicoidale, care sunt cu 1,5 pâna la 3,0 mai rapide decât o singura scanare elicoidala a partii, minimizeaza rezultatul rotatiei si ofera cele mai bune detalii.

Modul cu doua rânduri 2 X 0,625 mm

2 x 0,625 configuratia detectorului

1,25 mm miscare a mesei pe rotatie

1 mm potrivirea razelor unui fascicul.

Miscare 1:1.

Grosime viitoare/retrospectiva fixa a partii de 0,625 mm.

Modul cu 4 rânduri 4 x 1 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala.

4 x 1 mm configuratia detectorului.

3 mm miscare a mesei pe rotatie.

5 mm potrivirea razelor unui fascicul.

Miscare 0.75:1.

Grosime viitoare/retrospectiva a partii de 1 si 2,5.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

. Modul cu patru rânduri 4 x 2.5 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala

4 X 2 mm configuratia detectorului.

mm miscare a mesei pe rotatie.

10 mm potrivirea razelor unui fascicul.

Miscare

Grosime viitoare/retrospectiva a partii de 2,5 mm, 3,75 mm si 5,0 mm Modul cu 4 rânduri  4 X 3.75 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala

4 X 3,75 mm configuratia detectorului

11 mm miscare a mesei pe rotatie

15 mm potrivirea razelor unui fascicul

Miscare .

Grosime viitoare/retrospectiva a partii de 3 mm , 5,0 mm si 7,5 mm.
Modul cu patru rânduri 4 X 5,0 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala

4 X 5 mm configuratia detectorului

30 mm miscare a mesei pe rotatie

20 mm potrivirea razelor unui fascicul

Miscare

Grosime viitoare/retrospectiva a partii de 5 mm, 7,5 mm si 10,0 mm.

Configurari de rotatie în modul de intervale cu 4 rânduri

Configuratiile de rotatie sunt: 4 X 1,25 mm, 4 X 2,5 mm, 4 X 3,75 mm si 4 X 5,0 mm. Toate configuratiile sunt obtinute când exista în modul cu patru rânduri o miscare de sase. Miscarea mesei este 6X configuratia detectorului sau o miscare de 6:1 (de exemplu 7,5 mm viteza a mesei divizata de sase valori egale 1,25 sau o configurare a detectorului de 4 X 1,25 mm). Acest mod utilizeaza structuri în spirale cu intervale si 2X si 6X mai rapid decât o singura scanare elicoidala a partii. Structurile în spirala cu intervale reprezinta o mai mare interpolare a datelor si un rezultat al rotatiei  crescut în momentul în care comparam cu modul de intercalare.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Multi-Detector Information

Modul cu 4 rânduri 4 X 1,25 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala..

4 X 1,25mm configuratia detectorului

7 mm miscare a mesei pe rotatie

5 mm potrivirea razelor unui fascicul

Miscare 1 .

Grosime viitoare/retrospectiva a partii de 1 mm si 2,5 mm.
Modul cu 4 rânduri  4 X 2,5 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala.

4 X 2 mm configuratia detectorului

15 mm miscare a mesei pe rotatie

10 mm potrivirea razelor unui fascicul

Miscare .

Grosime viitoare/retrospectiva a partii de 2,5 mm, 3,75 mm si 5,0 mm. Modul cu 4 rânduri 4 X 3.75 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala.

4 X 3 mm configuratia detectorului

22 mm miscare a mesei pe rotatie

15 mm potrivirea razelor unui fascicul

Miscare .

Grosime viitoare/retrospectiva a partii de 5,0 mm si 7,5 mm Modul cu 4 rânduri  4 X 5.0 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala.

4 X 5 mm configuratia detectorului.

30 mm miscare a mesei pe rotatie.

20 mm potrivirea razelor unui fascicul.

Miscare 1,5:1

Grosime viitoare/retrospectiva a partii de 5 mm, 7,5 mm si 10,0 mm

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Multi-Detector Information

Configurari de rotatie în mdul cu opt rânduri

Configurarile de rotatie sunt:: 8 X 1,25 mm si 8 X 2,50 mm. În acest mod, configuratile sunt obtinute la o miscare de fie 0,625:1, 0,875:1, 1,135:1 sau 1,675:1. Miscarea mesei este de 5X mai rapida în modul cu opt rânduri sau la o miscare de 0,625:1. Modul cu opt rânduri va permite sa aveti structuri în spirale cu intervale sau intercalare, care sunt de la 5 pâna la 13, 4 ori mai rapide decât scanarea cu rotatie elicoidala cu o singura parte.

Într-o singura scanare cu rotatie elicoidala opt structuri în spirala sunt colectate de la opt detectori pentru a forma un set fisier volumetric.

algoritm de evaluare elicoidala pentru fiecare mod de rotatie permit reducerea mAS si reduce rezultatul rotatiei comparat cu modurile cu intervale.

Grosimea partilor este afectata de configurarea detectorului algoritm de reconstructie elicoidala. Grosimea partii poate fi schimbata retrospectiv.

Modul cu 8 rânduri 8 x 1 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala

8 x 1,25 mm configurarea detectorului

0.625:1 mod 6.25 mm de miscare a mesei pe rotatie.

0.875:1 mod 8.75 mm de miscare a mesei pe rotatie.

1.35:1 mod 13.5 mm de miscare a mesei pe rotatie

1.675:1 mod 16.75 mm de miscare a mesei pe rotatie

10 mm potrivirea razelor unui fascicul

Grosime viitoare/retrospectiva a partii de 1,25 mm, 2,5 mm, 3,75 mm, si 5 mm Modul cu 8 rânduri 8 x 2,5 mm. Toate imaginile utilizeaza date din toate cele patru structuri în spirala

8 x 2.50 mm configurarea detectorului.

0.625:1 mode 12.5 mm de miscare a mesei pe rotatie.

0.875:1 mode 17.5 mm de miscare a mesei pe rotatie.

1.35:1 mode 27.0 mm de miscare a mesei pe rotatie

1.675:1 mode 33.5 mm de miscare a mesei pe rotatie

20 mm potrivirea razelor unui fascicul

Grosime viitoare/retrospectiva a partii de 2,5 mm, 3,75 mm, si 5 mm, 7,5 mm si 10 mm

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

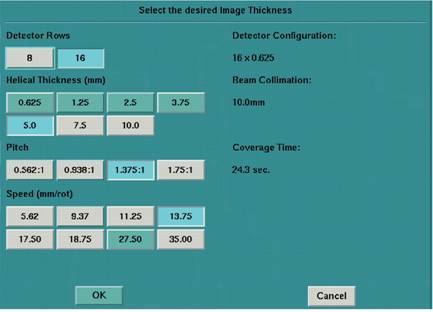

Interfata utilizator pentru rotatie

Selectiile de parametrii în interiorul zonelor de grosime/viteza pe ecranul de observare si editare determina configurarea detectorului. Exista trei selectii importante de parametrii pentru rotatie.

Viteza - numarul de milimetri al miscarii mesei pe rotatie de cadru. Variantele de viteza variaza de la 1 mm la 33,5 mm.

Mod de scanare - Determina viteza miscarii mesei pe rotatie de cadru. Variantele pentru modul de scanare variaza de la 2, 4 pâna la rânduri

Grosimea imaginii - determina grosimea partii de imagine viitoare/retrospective. Variantele grosimii partii variaza de la 0,625 mm la 10 mm.

Culoarea butoanelor - se schimba pentru a indica variantele.

Galben deschis- Selectii curente.

Albastru cu text negru (grosime) - Variante de grosime a partilor viitoare si retrospective.

Albastru cu text negru (mod de scanare/viteza) - Parametrii disponibili.

Gri deschis cu text negru - Parametrii disponibili (alegând schimbari pentru alti parametrii).

Gri deschis cu text gri - nu este disponibil..

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Linie de vizare pentru mAs

Referitor la tehnicile cunoscute sau schemele tehnice pentru tehnici adecvate, trebie utilizati factori tehnici adecvati pentru a asigura calitatea imaginii. Sistemul este oferit continând si protocoale care ajuta la învatarea factorilor tehnici adecvati. Sistemul actualizeaza în mod automat mA bazat pe schimbari în legatura cu timpul de rotatie, tipul de scanare, miscarea de rotatie si grosimea partii pentru se mentine un zgomot egal al imaginii.

Rotatie LightSpeed.

Mod de intervale la mod de intercalare = 30% descrestere..

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07)

2007 General Electric Company. All rights reserved.

Multi-Detector Information

Profiluri ale partilor

Pentru ca datele pentru o imagine de rotatie sunt avantajoase mai mult decât o singura rotatie, pentru a oferi cea mai buna calitate a imaginii, partea nominala de imagine poate diferi oarecum de selectia utilizatorului, depinzând de viteza mesei, miscare si selectia partii. Largimile partii nominale FWHM sunt aratate în tabelul urmator.

Tabelul 5-4 Tabelul profilului partii pentru modul de reconstructie totala

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Multi-Detector Information

Table 5-5 Tabelul profilului partii pentru modul de reconstructie plus

Indicatorul FWHM arata latime totala la jumatate de maxim. Este utilizat pentru descrie grosimea partii reprezentata de imaginea de pe ecran sau film.

Profiluri cardiace pe parti elicoidale

Masuratorile profilului de parte pentru scanari cardiace elicoidale sunt complicate din cauza faptului ca o miscare de rotatie variabila este aleasa pe baza ritmului inimii pacientului. Pentru miscari de rotatie mai mari de 2 , latimea totala la jumatate de maxim a unei parti colimata la 1,25 este de aproximativ 1,6 mm. latimea totala la jumatate de maxim al unei parti colimata la 2,5 mm este de aproximativ 3,2 mm.

Când este aleasa valoarea unei miscari semnificativ sub 2,0, profilul partii poate varia semnificativ de la imagine la imagine într-o singura scanare de rotatie. Profilul va depinde de locatia imaginii dinainte stabilita cu privire la locatiile detectorului. Variatia în cadrul profilurilor partii poate fi înteleasa gândindu-ne la scanarea axiala. În cadrul unei scanari axiale, o lacatie arbitrara a imaginii nu este permisa. Oricum, o încercare de creare a unei imagini într-o locatie intermediara poate fi realizata utilizând date din linii de detectori adiacente.

De exemplu, la o miscare de 1,4, care este miscarea dinainte stabilita pentru un segement cardiac cu un ritm al inimii pacientului de 60 bpm si perioada a cadrului de 0,5 secunde, este posibila o variatie de 35% în cadrul FWHM nominal.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

LightSpeedT si sistemele Pro¹⁶

Acest capitol explica configuratiile detectorului hardware-ului si ale detectorului. Instructiunile pas cu pas care au rolul de a va ajuta sa învatati cum sa reglati acesti factori sunt situate în Structurarea Protocoalelor. Este important sa întelegeti cum functioneaza detectorii pentru a allege factorii tehnici corecti pentru examinare.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07)

2007 General Electric Company. All rights reserved. 14314g620o

Multi-Detector Information

^{Ce trebuie sa stiu despre.}

Acest capitol prezinta conceptele necesare pentru întelegerea utilizarii multi-detectorului. Conceptele pe care trebuie sa la întelegeti sunt:

Componente Hardware

Configuratiile axiale

Interfata axiala a utilizatorului

Set de semnale axiale

Interval axial

Definitiile miscarii de rotatie si a modului de scanare

Definitiile miscarii de rotatie si a modului de scanare

Configurari de rotatie în 'modul de intercalare cu 8 si 16 rânduri

Interfata utilizator pentru rotatie

Linie de vizare pentru Structurarea Protocoalelor

Profiluri ale partilor

Componente Hardware

Au fost realizate schimbari pentru mai multe pise ale hardware-ului transformând acest scanner intr-unul diferit fata de alte scannere pe care le-ati folosit în trecut. Aceste schimbari sunt:

Colimator

Colimatorul este format din doua came wolfram controlate independent. Rotarea camelor asigura o grosime variabila continua a partilor si pozitiei axelor-Z.

Geometrie de scanare

O geometrie de scanare mai scurta permite o reducere de 20% mAs de la HAS CT/I tehnici de scanare pentru o singura parte axiala. Deschiderea cadrului este de 70 cm. Distanta de la pata focala pana la detector este de 54 cm. Distanta de la pata focala pâna la detector este de 95 cm

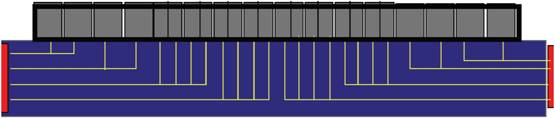

Detector de matrice

Exista 24 celule de detector în directia Z. Cele patru linii exterioare situate pe fiecare parte a detectorului au 1,25 mm în directia Z. Cele 16 linii centrale au 0,625 mm în directia Z. Sunt adunate pîna la 16 semnale pe rotatie de cadru. Fiecare semnal poate fi colectat de la un rând individual de detector sau o combinatie de detectori. Pot fi luate 16 semnale de la 24 celule de detector (sau 16 parti pe rotatie de cadru).

Alte schimbari

Au fost realizate schimbari în DAS, Inelul de contact, Unitatea de scanare/reconstructie. Exista reconstructii noi de algoritmi pentru fisierele multi-parti.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07)

2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Configuratii axiale

Configuratiile axiale sunt 16 X 0,625 mm, 16 X 1,25 mm, 8 X 1,25 mm 8 X 2,5 mm, 4 X 3,75 mm, and 2 X 0,625 mm.

16 X 0,625 mm -16 semnale sunt colectate de la 16 detectori de 0,625 mm cu un detector contribuind la fiecare semnal.

0,625 mm este minimum de grosime a partii. 10 mm de acoperire pe rotatie.

Celulele de detector pot fi combinate pentru a forma 16 parti de 0,625 mm.

Modul 16i = 1 linie.Fiecare celula de detector este o parte de 0,625 mm fiecare.

_LLLL

8 parti la 1 mm

modul 8i - opt semnale de la doua celule de detector de 0,625 mm combinate înseamna 8 parti de 1,25 mm fiecare.

^{rrmmmmmmmmmrrm}

4 parti la 2 mm

modul 4i - patru semnale de la patru celule de detector de 0,625 mm combinate înseamna 4 parti de 2,5 mm fiecare.

_rrmi

_nurrm

2 parti de 5 mm

modul 2i - doua semnale de la opt celule de detector de 0,625 mm combinate înseamna 2 parti de 5 mm fiecare.

_rrmi

General Electric Company. All rights reserved.

Informare Multi-Detector

o parte de 10 mm

mod 1i - 16 celule de detector de 0,625 mm combinate înseamna o parte de 10 mm.

16 X 1,25 mm - 8 semnale sunt colectate de la 16 detectori de 0,625 mm cu doi detectori contribuind la fiecare semnal si opt semnale sunt colectate de la opt detectori de 1,25 mm.

1 mm este minimum de grosime al partii. 20 mm de acoperire pe rotatie.

26 parti de 1 mm fiecare

- modul 16i = 8 semnale de la doi detectori de 0,625 mm combinate si ot semnale de 1,25 devin 16 parti de 1,25 mm fiecare.

2 3 4 5 6 7 8 10 11 12 13 14 15 16

8 parti de 2 mm

- modul 8i = 4 semnale de la patru detectori de 0,625 mm combinati si 4 semnale de la doi detectori de 1,25 mm combinati devin 8 parti de 2,5 mm fiecare.

_ELL

2

4 parti de 5 mm

modul 4i = 2 semnale de pt detectori de 0,625 combinati si 2 semnale de la patru detectori de 1,25 mm combinati devin 4 parti de 5 mm fiecare.

2 slices at 10 mm

- 2i mode = 1 signal from 8 detector cells combined from 0.625 mm detector and 4 detector cells combined from 1.25 mm detector plus 1 signal from 8 detector cells

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector Information

Combinate de la detector de 0,625 mm si ptru c elule de detector combinate de la un detector de 1,25 mm devin 2 parti de 10 mm fiecare

_rnr

8 X 1,25 mm - 8 semnale colectate de la 16 detectori de 0,625 mm cu doi detectori contribuind la fiecare semnal.

1 mm este minimul de grosime al partii. 10 mm de acoperire pe rotatie.

8 parti de 1 mm

- modul 8i - opt semnale de la doua cellule de detector de 0,625 mm combinate înseamna 8 parti de 1,25 mm fiecare.

^{rrrnmmmmmmmmrrrn}

4 parti de 2 mm

modul 4i - patru semnale de la patru celule de detector de 0,625 mm combinate înseamna patru parti de 2,5 mm fiecare.

_rnr

3 4

2 parti de 5 mm

modul 2i - doua semnale de la opt celule de detector de 0,625 combinate înseamna doua parti de 5 mm fiecare.

_rnr

o parte de 10 mm

- modul 1i - 16 celule de detectori de 0,625 mm combinate înseamna o parte de 10 mm.

_rrmi

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

8 X 2,5 mm - 4 semnale de la patru detectori de 0,625 mm combinati si 4 semnale de la 2 detectori de 1,25 combinati devin 8 parti de 2,5 mm fiecare.

2.5 mm este minimum de grosime al partii. 20 mm acoperire pe rotatie.

8 parti de 2 mm

- modul 8i = 4 semanle de la patru detectori de 0,625 mm combinati si 4 semanle de la doi detectori de 1,25 mm combinati devin 8 parti de 2,5 mm fiecare.

_m

2

4 parti de 5 mm

- modul 4i = 2 semale de la opt detectori de 0,625 mm combinati si 2 semnale de la patru detectori de 1,25 mm combinati devin 4 parti de 5 mm fiecare.

2 parti de 10 mm

- modul 2i = 1 semnal de la 8 celule de detector combinate de la un detector de 0,625 mm si 4 celule de detector combinate de la un detector de 1 mm plus un semnal de la 8 celule de detector combinate de la un detector de 0,625 mm si 4 celule de detector combinate de la un detector de 1,25 mm devin 2 parti de 10 mm fiecare.

_in

4 X 3,75 mm - 2 semnale sunt colectate de la patru detectori de 1,25 mm împreuna cu patru detectori de 0,625 si 2 semnale sunt colectate de la 12 detectori de 0,625 mm.

3 mm este minimul de grosime a partii. 15 mm de acoperire pe rotatie.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

4 parti de 3 mm

- modul 4i = 2 semnale de la sase detectori de 0,625 mm combinati si 2 semnale de la doi detectori de 1,25 mm si doi detectori de 0,625 mm combinati devin 4 parti de 3,75 mm fiecare.

_mam

2 parti de 7 mm

modul 2i = 1 semnal de la 8 celule de detector combinate de la un detector de 0,625 mm si doua celule de detector combinate de la un detector de 1 mm plus 1 semnal de la 8 celule de detector combinate de la un detector de 0,625 mm si doua celule de detector combinate de la un detector de 1,25 mm devin 2 parti de 7,5 mm fiecare.

2 X 0,625 mm - 2 semnale sunt colectate de la doi detectori de 0,625 mm cu un detector contribuind la fiecare semnal

0,625 mm este minimum de grosime al partii. 1 mm de acoperire pe rotatie.

Puteti obtine doua parti de 0,625 mm ce reprezinta o imagine de la fiecare linie sau puteti combina cele doua linii si obine o imagine cu o grosime a partii de 1 mm.

Aceasta configuratie a detectorului este utilizata pentru Sub mm si scanare Hi Res.

Interfata axiala a utilizatorului

Interfata utilizatorului arata variantele de groiime ale partilor, numarul imaginilor pe rotatie, si optiunile retrospective. Parametrii selectati pentru a seta grosimea partii si viteza determina configurarea detectorului.

Variantele de grosime axiala variaza de la o grosime de 0,625 mm la o grosime de 10 mm.

Numarul de imagini pe rotatie este 1i, 2i, 4i, 8i si 16 i

Variantele de reconstructie sunt rezultatul grosimii partilor si numarului de imagini, de exemplu selectând o imagine la o grosime de 5 mm permite selectii retro cu o grosime de 1,25 mm, si 5,0 mm. Pe viitor, variantele sunt de 10,0 mm la 1i sau 5,0 mm la 2i sau 4i.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Culorile butoanelor se schimba pentru a indica optiunile.

Galben deschis - selectii curente

Albastru cu text negru - parametrii disponibili.

Gri deschis cu text negru - Parametrii disponibili (alegând schimbari altor parametrii)

Gri deschis cu text gri - nu este disponibil

Set de semnale axiale

Sunt colectate opt sau 16 semnale/canale pe rotatie de cadru. Fiecare din cele opt sau 16 semnale poate fi colectat dintr-un detector individual sau o combinatie de detectori. Odata ce un semnal din mai multi detectori a fuzionat cu un canal, nu poate fi separat.

Numarul detectorilor combinati pe semnal/canal influenteaza grosimea minima a partii.

Una, doua, patru opt sau 16 parti pot fi generate pe rotatie de parte.

Grosimea partii poate fi schimbata retrospectiv.

Configuratia detectorului în timpul culegerii de date influenteaza alegerea retrospectiva.

Scanare axiala multi-parti este mai rapida decât o scanare scanere cu rotatie elicoidala cu o singura parte utilizând o miscare de1:1

Interval axial

Intervalul este egal cu numarul imaginilor pe rotatie X grosimea partii, de exemplu în cazul modului 8 X 1,25 - sunt generate opt imagini, fiecare cu o grosime de 1,25 mm cu o acoperire totala de 10 mm pe rotatie. Intervalul pe rotatie va fi de 10 mm.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Multi-Detector Information

Imaginile pe rotatie X grosimea detectorului = Interval

10 mm 10 mm 10 mm 10 mm

_TTTTTTT

_{llllllllllllll}

_TTTTTTT

First Rotation

Sec. Rotation     Third Rotation

Fourth Rotation

Daca este necesara o omitere a unui interval:

Imagini pe rotatie X Grosimea detectorului + omitere = interval cu omitere
10 mm 10 mm

Prima rotatie

^Omitere I A treia rotatie

Oitere

20 mm interval

20 mm interval

Definitiile miscarii de rotatie si ale modului de scanare.

Modurile de scanare pentru rotatie sunt exprimate în termenii miscarii. Miscarea de rotatie este definita ca rotatie a miscarii mesei pe roatie în milimetri divizata de potrivirea razelor unui fascicul. Sistemele anterioare LightSpeed exprimau moduri de scanare cu nume si miscare definita ca miscare a mesei pe rotatie în milimetri divizata de întinderea liniei de detectare.

De exemplu: 13,75/10mm = 1,375 1 viteza a mesei (13,75) divizata de potrivirea razelor unui fascicul (10 mm) echivaleaza cu o miscare de 1,375.

Tabel 5-6 Potriviri ale razelor uiui fascicul

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Configurari de rotatie în modul cu 8 si 16 rânduri

Cnfiguratile de rotatie sunt: 8 X 1,25 mm, 8 X 2,5 mm, 16 X 0,625 mm, si 16 X 1,25 mm. În cadrul modului 8X miscarile preferate sunt are:

0,625:1 structuri în spirala cu intercalare

0,875:1 structuri în spirala cu intercalae

structuri în spirala cu intervale

1,675:1 structuri în spirala cu intervale

În cadrul modului 16X miscarile preferate sunt are::

structuri în spirala cu intercalare

structuri în spirala cu intercalare

structuri în spirala cu intervale

structuri în spirala cu intervale

Structurile în spirala cu intercalare minimizeaza rezultatu rotatiei, si ofera cele mai bune detalii. Structurile în spirala cu intervale ofera o interpolare mai mare a datelor si un rezultat de rotatie crescut în comparatie cu modul de intercalare.

Modul cu 8 rânduri 8 X 1 . Toate imaginile utilizeaza date din toate cele opt structuri în spirala.

modul 0,625:1 -6,25 mm miscare a mesei pe rotatie 5 x grosimea detectorului

modul 0,875:1 8,75 mm miscare a mesei pe rotatie -7 x grosimea detectorului

modul 1,35:1 -13,5 mm miscare a mesei pe rotatie 10,8 x grosimea detectorului

modul 1,675:1 16,75 mm miscare a mesei pe rotatie 13,4 x grosimea detectorului

Algoritmul de evaluare elicoidala poate reconstrui 1,25 mm, 2,5 mm, 3,75 mm, 5,0 mm, 7,5 mm,
si 10 mm grosime a partii.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Modul cu 8 rânduri 8 X 2 . Toate imaginile utilizeaza date din toate cele opt structuri în spirala.

modul 0,625:1 -12,5 mm miscare a mesei pe rotatie 5 x grosimea detectorului

modul 0,875:1 17,5 mm miscare a mesei pe rotatie -7 x grosimea detectorului

modul 1,35:1 -27 mm miscare a mesei pe rotatie 10,8 x grosimea detectorului

modul 1,675:1 33,5 mm miscare a mesei pe rotatie 13,4 x grosimea detectorului

Algoritmul de evaluare elicoidala poate reconstrui, 2,5 mm, 3,75 mm, 5,0 mm, 7,5 mm, si 10 mm grosime a partii.

Modul cu 16 rânduri 16 X 0,625. Toate imaginile utilizeaza date din toate cele opt structuri în spirala

modul 0,5625:1 -5,625 mm miscare a mesei pe rotatie 9 x grosimea detectorului

modul 0,9375:1 9,375 mm miscare a mesei pe rotatie -15 x grosimea detectorului

modul 1,375:1 -13,75 mm miscare a mesei pe rotatie 22 x grosimea detectorului

modul 1,75:1 17,5 mm miscare a mesei pe rotatie 28 x grosimea detectorului

Algoritmul de evaluare elicoidala poate reconstrui 0,625mm, 1,25 mm, 2,5 mm, 3,75 mm, si 5,0 mm grosime a partii

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Multi-Detector Information

Modul cu 16 rânduri 16 X 1,25. Toate imaginile utilizeaza date din toate cele 16 structuri în spirala.

modul 0,5625:1 -11,25 mm miscare a mesei pe rotatie 9 x grosimea detectorului

modul 0,9375:1 18,75 mm miscare a mesei pe rotatie -15 x grosimea detectorului

modul 1,375:1 -27,5 mm miscare a mesei pe rotatie 22 x grosimea detectorului

modul 1,75:1 35 mm miscare a mesei pe rotatie 28 x grosimea detectorului

Algoritmul de evaluare elicoidala poate reconstrui 1,25 mm, 2,5 mm, 3,75 mm, 5,0, 7,5 mm si 10 mm grosime a partii

Interfata utilizator pentru rotatie

Selectiile de parametrii în interiorul zonelor de grosime/viteza pe ecranul de observare si editare determina configurarea detectorului. Exista patru selectii importante de parametrii pentru rotatie.

Viteza - numarul de milimetri al miscarii mesei pe rotatie de cadru. Variantele de viteza variaza de la 5,625 mm la 35 mm.

Miscare - Determina viteza miscarii mesei pe rotatie de cadru. Exista patru selectii de miscare fiecare optimizata la culegerea de date la 8 si 16 rânduri.

Grosimea de rotatie - determina grosimea partii de imagine viitoare/retrospective. Variantele grosimii partii variaza de la 0,625 mm la 10 mm.

Linii de detector - puteti allege între 8 sau 16 linii de detector.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Culoarea butoanelor - se schimba pentru a indica variantele.

Albastru deschis- Selectii curente.

Verde albastrui cu text negru (grosime) - Variante de grosime a partilor viitoare si retrospective.

Verde albastrui cu text negru (mod de scanare/viteza) - Parametrii disponibili.

Gri deschis cu text negru - Parametrii disponibili (alegând schimbari pentru alti parametrii).

Gri deschis cu text gri - nu este disponibil..

Linie de vizare pentru Structurarea Protocoalelor

Referitor la tehnicile cunoscute sau schemele tehnice pentru tehnici adecvate, trebie utilizati factori tehnici adecvati pentru a asigura calitatea imaginii. Sistemul este oferit continând si protocoale care ajuta la învatarea factorilor tehnici adecvati. Sistemul actualizeaza în mod automat mA bazat pe schimbari în legatura cu timpul de rotatie, tipul de scanare, miscarea de rotatie si grosimea partii pentru se mentine un zgomot egal al imaginii. Exista multe consideratii pentru anatomia pe care o scanati. Potrivirea în timp este foarte importanta în momentul în care se administreaza contrast sau pentru momentele în care pacientii îsi tin respiratia un timp mai îndelungat. Consideratiile sunt grosimea partii, timpul de acoperire, cum doriti sa vedeti informatiile, si ce rezultat poate fi tolerat. Ar trebui effectuate echilibrari pentru a potrivi aceste consideratii.

Regulile de baza sunt: miscarile intercalate vor avea un rezultat al miscarii mai mic în special în momentul în care grosimea partii este egala cu detectorul. Miscarile intercalate vor avea un profil al partii mai bun când grosimea este egala cu detectorul.

De la modul cu intervale la modul de intercalare = 30% descreste în mAs.

Schimbând de la reconstructia totala la cea plus permite o descrestere de 15-20% în  mA.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Profiluri ale partilor

Pentru ca datele pentru o imagine de rotatie sunt avantajoase mai mult decât o singura rotatie, pentru a oferi cea mai buna calitate a imaginii, partea nominala de imagine poate diferi oarecum de selectia utilizatorului, depinzând de viteza mesei, miscare si selectia partii. Largimile partii nominale FWHM sunt aratate în tabelul urmator.

Tabel 5-7 Grosimea partii - moduri totale

Tabel 5-8 Grosimea partii - modul plus

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

InformareMulti-Detector Information

NOTĂ:   * Capat SFOV 0,95 mm.

NOTĂ:  ** Capat SFOV 1.0 mm.

Pentru mai multe informatii despre Reconstructia totala si plus, consultati Modurile de reconstructie totala si plus

Aceasta este utilizata pentru a descrie grosimea partii reprezentata de imaginea de pe ecran sau de pe film.

Profiluri cardiace pe parti elicoidale

Masuratorile profilului de parte pentru scanarile cardiace elicoidale sunt complicate din cauza faptului ca o miscare de rotatie variabila este aleasa pe baza ritmului inimii pacientului. Pentru miscari de rotatie mai mari de 0,125, latimea totala la jumatate de maxim a unei parti colimata la 1,25 este de aproximativ 1,6 mm. Latimea totala la jumatate de maxim a unei parti colimata la 2,5 mm este de aproximativ 3,2 mm.

LightSpeedT VCT

Acest capitol explica configuratiile detectorului hardware-ului si ale detectorului. Instructiunile pas cu pas care au rolul de a va ajuta sa învatati cum sa reglati acesti factori sunt situate în Structurarea Protocoalelor. Este important sa întelegeti cum functioneaza detectorii pentru a allege factorii tehnici corecti pentru examinare.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Multi-Detector Information

^{Ce trebuie sa stiu despre.}

Acest capitol prezinta conceptele necesare pentru întelegerea utilizarii multi-detectorului. Conceptele pe care trebuie sa la întelegeti sunt:

Componente Hardware

Acoperirea axiala a detectorului/potrivirea razelor unu fascicul

Moduri de culegere de date axiale

Interfata axiala a utilizatorului

Set de semnale axiale

Interval axial

Definitiile miscarii de rotatie si a modului de scanare

Potrivirea unui fascicul elicoidal pentru Sistemele LightSpeed VCT si LightSpeed VCT de selectare

Interfata de rotatie a utilizatorului pentru Sistemele LightSpeed VCT si LightSpeed VCT de selectare

Linie de vizare pentru Structurarea Protocoalelor

Profiluri ale partilor

Componente Hardware

Au fost realizate schimbari pentru mai multe piese ale hardware-ului transformând acest scanner intr-unul diferit fata de alte scannere pe care le-ati folosit în trecut. Aceste schimbari sunt:

Colimator

Colimatorul este format din trei came wolfram controlate independent. Rotarea camelor asigura o grosime variabila continua a partilor si pozitiei axelor-Z.

Geometrie de scanare

O geometrie de scanare mai scurta permite o reducere de 20% mAs de la HAS  CT/I tehnici de scanare pentru o singura parte axiala. Deschiderea cadrului este de 70 cm. Distanta de la pata focala pana la detector este de 54 cm. Distanta de la pata focala pâna la detector este de 95 cm

Detector de matrice

Exista 64 celule de detector în directia Z. Cele patru linii exterioare situate pe fiecare parte a detectorului au 1,25 mm în directia Z. Cele 16 linii centrale au 0,625 mm în directia Z. Sunt adunate pîna la 16 semnale pe rotatie de cadru. Fiecare semnal poate fi colectat de la un rând individual de detector sau o combinatie de detectori. Pot fi luate 64 semnale de la 64 celule de detector (sau 64 parti pe rotatie de cadru).

Alte schimbari

Au fost realizate schimbari în DAS, Inelul de contact, Unitatea de scanare/reconstructie. Exista reconstructii noi de algoritmi pentru fisierele multi-parti.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07)

2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Acoperirea axiala a detectorului/potrivirea razelor unui fascicul

Acoperirea axiala a detectorului/potrivirea razelor unu fascicul pentru sistemul cu 32 parti:

1,25mm, 2,5 mm, 5 mm, 20 mm potrivire a razelor unui fascicul/acoperire de detector (0,625) 40 mm (1,25 mm)

Acoperirea axiala a detectorului/potrivirea razelor unui fascicul pentru sistemul cu 64 parti sunt:

1,25 mm, 2,5 mm, 5 mm, 10 mm, 20 mm, 40 mm potrivire a razelor unui fascxicul/acperirea detectorului (0,625 mm).

Moduri axiale de culegere de date

Tabelul 5-9 Moduri axiale de culegere de date

Interfata axiala a utilizatorului

Interfata utilizatorului arata variantele de groiime ale partilor, numarul imaginilor pe rotatie, si optiunile retrospective. Parametrii selectati pentru a seta grosimea partii  si viteza determina configurarea detectorului.

Potrivirea razelor unui fasciculsau acoperirea detectorului permite selectii 1,25mm, 2,5 mm, 5,0 mm, 10 mm, 20 mm sau 40 mm.

Variantele axiale de grosime a partii variaza de la o grosime de 0,625 mm la 5 mm.

Numarul de imagini pe rotatie este 1i, 2i, 4i, 8i,32 I sau 64i.

Variantele de reconstructie sunt rezultatul grosimii partilor si numarului de imagini, de exemplu selectând 32 imaginini la o grosime de 1,25 mm permite electii retro de 0,625 mm, 1,25 mm, 2,5 mm si 5 mm.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Viteza de rotatie poate fi reglata pentru a optimiza timpul pentru culegerea de date. Vitezele de rotatie sunt 0 .
0,5, 0,6, 0,7, 0,8, 0,9, 1,0, si 2,0 secunde.

Button colors change to indicate options.

Culoarea galben deschis indica selectia curenta.

Albastru închis cu text negru indica parametrii valabili.

Gri deschis cu text negru indica parametrii disponibili alegând schimbari diferite de parametrii indicati.

Gri deschis cu text gri indica parametrii indisponibili.

Set de semnale axiale

Sunt colectate doua, patru, opt, saisprezece, 32 sau 64 semnale/canale pe rotatie de cadru. Fiecare din cele 2 pâna la 64 semnale sunt colectate dintr-un detector individual sau o combinatie de detectori. Numarul detectorilor combinati pe semnal/canal influenteaza grosimea minima a partii.

Numarul detectorilor combinati pe semnal/canal influenteaza grosimea maxima a partii.

Una, doua, patru opt, 16, 32 sau 64 parti pot fi generate pe rotatie.

Grosimea partii poate fi schimbata retrospectiv.

Configuratia detectorului/potrivirea razelor unui fascicul în timpul culegerii de date influenteaza alegerea retrospectiva.

Formarea de imagini axiala multi-parti  este mai rapida decât o scanere cu rotatie elicoidala cu o singura parte utilizând o miscare de1:1

Interval axial

Intervalul este egal cu numarul imaginilor pe rotatie X grosimea partii, de exemplu în cazul modului 64 X 0,625 - sunt generate 64 imagini, fiecare cu o grosime de 0,625 mm cu o acoperire totala de 40 mm pe rotatie. Intervalul pe rotatie va fi de 40 mm

Definitiile miscarii de rotatie si ale modului de scanare.

Modurile de scanare pentru rotatie sunt exprimate în termenii miscarii. Miscarea de rotatie este definita ca rotatie a  miscarii mesei pe roatie în milimetri divizata de potrivirea razelor unui fascicul. Sistemele anterioare LightSpeed exprimau moduri de scanare cu nume si miscare definita ca miscare a mesei pe rotatie în milimetri divizata de întinderea liniei de detectare.

De exemplu: 55/40mm = 1,375 : 1

viteza a mesei (55) divizata de potrivirea razelor unui fascicul (40 mm) echivaleaza cu o miscare de 1,375.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07)

2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Tabel 5 Potriivirea razelor unui fascicul.

Potrivirea unui fascicul elicoidal pentru sistemele LightSpeed VCT si LightSpeed VCT Select

Potrivirea unui fascicul elicoidal pentru sistemele Light Speed VCT este:

>      20 mm potrivirea razelor unui fascicul X 0,625

>      40 mm potrivirea razelor unui fascicul X ,.625

Potrivirea unui fascicul elicoidal pentru sistemele Light Speed VCT este:

>      20 mm potrivirea razelor unui fascicul X 0,625

>      40 mm potrivirea razelor unui fascicul X 1,25

Urmatoarele miscari sunt disponibile pentru oricare sistem.

structuri în spirala cu intercalare

structuri în spirala cu intercalare

1,375:1 structuri în spirala cu intervale

Structurile în spirala cu intercalare minimizeaza rezultatul rotatiei, si ofera cele mai bune detalii. Structurile în spirala cu intervale asigura o interpolare mai mare a informatiilor si un rezultat crescut al rotatiei în comparatie cu modul cu intercalare.

Aceste miscari sunt bazate pe potrivirea razelor unui fascicul cu miscarea mesei în mm pe rotatie.

32 x 0,625 (20mm potrivire a razelor unui fascicul)

Modul 0,531:1 - 20,62 mm

Modul 0,969:1 - 19,37 mm

Modul 1,375:1 - 2,.50 mm

64 x 0,625 (40mm potrivire a razelor unui fascicul) (doar sistemul cu 64 parti)

Modul 0,516:1 - 20,62 mm

Modul 0,984:1 - 39,37 mm

Modul 1,375:1 - 55,0 mm

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

32 x 1.25 (40mm potrivire a razelor unui fascicul doar sistemul cu 32 parti

Modul 0,5:1 - 20,0 mm

Modul 0,9:1 - 40,0 mm

Modul 1,375:1 - 55,0 mm

Interfata utilizator pentru rotasie pentru sistemele LightSpeed VCT and LightSpeed VCT Select

Selectiile de parametrii în zonele de grosime/viteza pe ecranul de observare editare determina configurarea detectorului. Sunt cinci selectii de parametrii importante pentru rotatie.

Acoperirea detectorului determina potrivirea razelor unui fascicul în mm în directia Z.

Grosimea elicoidala determina grosimea anterioara si viitoare a imaginii partii. Variantele de grosime a partii variaza de la 0,625 mm la 5 mm.

Miscarea/viteza determina viteza mesei pe rotatie de cadru. Sunt patru selectii de viteza cu viteza mesei asociata.

Timpul de rotatie determina rotatie cadrului.

Culorile butoanelor se schimba pentru a indica optiunile.

Culoarea galben deschis indica selectia curenta.

Albastru închis cu text negru indica parametrii valabili.

Gri deschis cu text negru indica parametrii disponibili alegând schimbari diferite de parametrii indicati.

Gri deschis cu text gri indica parametrii indisponibili.

Linie de vizare pentru Structurarea Protocoalelor

Referitor la tehnicile cunoscute sau schemele tehnice pentru tehnici adecvate, trebie utilizati factori tehnici adecvati pentru a asigura calitatea imaginii. Sistemul este oferit continând si protocoale care ajuta la învatarea factorilor tehnici adecvati. Sistemul actualizeaza în mod automat mA bazat pe schimbari în legatura cu timpul de rotatie, tipul de scanare, miscarea de rotatie si grosimea partii pentru se mentine un zgomot egal al imaginii. Exista multe consideratii pentru anatomia pe care o scanati. Potrivirea în timp este foarte importanta în momentul în care se administreaza contrast sau pentru momentele în care pacientii îsi tin respiratia un timp mai îndelungat. Consideratiile sunt grosimea partii, timpul de acoperire, cum doriti sa vedeti informatiile, si ce rezultat poate fi tolerat. Ar trebui effectuate echilibrari pentru a potrivi aceste consideratii.

Regulile de baza sunt: miscarile intercalate vor avea un rezultat al miscarii mai mic în special în momentul în care grosimea partii este egala cu detectorul. Miscarile intercalate vor avea un profil al partii mai bun când grosimea este egala cu detectorul.

De la modul cu intervale la modul de intercalare = 30% descreste în mAs.

Schimbând de la reconstructia totala la cea plus permite o descrestere de 15-20% în  mA.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07)

2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Profiluri ale partilor

Pentru ca datele pentru o imagine de rotatie sunt avantajoase mai mult decât o singura rotatie, pentru a oferi cea mai buna calitate a imaginii, partea nominala de imagine poate diferi oarecum de selectia utilizatorului, depinzând de viteza mesei, miscare si selectia partii. Largimile partii nominale FWHM sunt aratate în tabelul urmator.

Pentru mai multe informatii în ceea ce priveste reconstructia totala sau plus, consultati : Modurile de reconstructie totala si plus.

Acesta este folosit pentru a descrie grosimea partii reprezentata de imginea de pe ecran sau film.

Profiluri cardiace pe parti elicoidale

Masuratorile profilului de parte pentru scanarile cardiace elicoidale sunt complicate din cauza faptului ca o miscare de rotatie variabila este aleasa pe baza ritmului inimii pacientului. Pentru miscari de rotatie mai mari de 0,125, latimea totala la jumatate de maxim a unei parti colimata la 1,25 este de aproximativ 1,6 mm. Latimea totala la jumatate de maxim a unei parti colimata la 2,5 mm este de aproximativ 3,2 mm.

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o

Informare Multi-Detector

Tabelul 5-11 Grosime nominala a partii - Moduri elicoidale de scanare cardiaca (FWHM în mm)

DiscoveryT Dimension Series 5181559-100 Rev. 2 (07/07) 2007 General Electric Company. All rights reserved. 14314g620o
