Instalatii frigorifice
In ziua de astazi este greu sa ne imaginam ca se poate duce o viata decenta fara sist de racire, sist de aer conditionat sau pompoe de caldura.
Nu se poate concepe acum fabricatia si pastrarea produselor alimentare fara aplicarea unoe tehnici de racire. La fel se poate spune ca tehnica frigului se aplica in dive 747c22h rse practici tehnologice. (ex.: industria chimica, farmaceutica, industria petrolului si a gazelor naturale, electrotehnica, electronica, matalurgie, tehnica nucleara etc.). De asemenea tehnica frigului se aplica in realizarea unor dotari, pentru asa-zisele sporturi de iarna, in medicina si in tehnica aero-spatiala.
In general rolul unui sist frigorific este de a scadea si a mentine temp unui corp sau intr-un spatiu sub temp mediului inconjurator. Prin sist frigorific se intelege orice sist care permite furnizandu-i o energie convenabila, transformarea caldurii de la o substanta sau mediu cu o temp scazuta catre alta cu o temp mai ridicata.

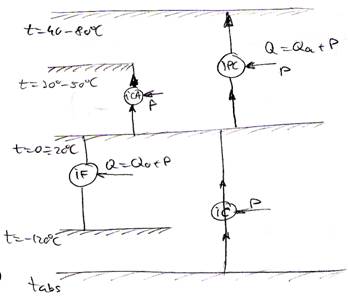

Dupa nivelul de temp in care ne referim sau care se doreste a se obtine sist frigorifice, ele pot fi clasificate conventional in urmatoarele domenii:
a) inst de pompe de caldura in care caldura evacuata la temp superioare celei a mediului inconjurator este utilizata in scopul de incalzire
b) inst de climatizare in care frigul produs la temp peste 0ºC este folosit in scopuri de confort sau tehnologice
c) frigul moderat folosit in domeniu casnic comercial, industrial care acopera zona temp cuprinse intre 0ºC si -120ºC, avand cea mai mare raspandire
d) frigul adanc denumit si in domeniul criogeniei ce acopera zona temp joase ce ajung pana aproape la 0ºK (-273,15ºC)
IPC -inst de pompe de caldura
ICA -inst de contionare a aerului
IF -inst frigorifice
IC -inst criogenice
Transferul de caldura natural se face de la o sursa calda la o sursa rece. Transferul artificial de caldura se face de la o sursa rece la o sursa calda numai cu aport energetic din exterior.
Procedeele de obtinere a temp scazute sunt multiple si se pot imparti in 2 categorii: cu agent frigorific si fara agent frigorific.
Prima categorie, cea cu agent frigorific se imparte la randul ei in 2 grupe: procedee in circuit deschis si procedee in circui inchis.
Din grupa procedeelor de obtinere a temp joase in circuit deschis intra: utilizarea ghetii de apa, a ghetii uscate fabricate din CO , a ghetii eutectice sau prin evaporarea unor lichide.
In grupa procedeelor in circuit inchis(cea mai utilizata) intra inst ce utilizeaza vapori de agent frigorific si inst ce folosesc gazele pentru obtinerea temp scazute.
Temperaturile scazute se obtin prin procedee in circuit inchis si cu vapori de agenti frigorific se clasifica la randul lor in : inst cu comprimare mecanica de vapori, inst cu absorbtie numite si cu comprimare termichimica si inst cu ejectie sau cu comprimare termica in ejectoare.
Diagrama presiune entalpie (log p-i)
In diagrama sunt urmatoarele curbe:
I=ct→ izentalpele :drepte paralele cu axa ordonatelor adica a presiunelor
-t=ct →izotermele : domeniul lichid , aliura curbelor se apropie de verticala (in calcule se conside verticala); in domeniul vaporilor umezi (L+V) sunt orizontale, paralele cu axa absciselor si se suprapun cu izobarele pentru agentii puri sau azeotropi.
-in domeniul vaporilor supraincalziti (V) aliura curbelor este descendenta
-s=ct →izentalpele: atat in domeniul L+V cat si in domeniul vaporilor supraincalziti (V) sunt curbe inclinate cu concavitatea spre axa absciselor
-v=ct →izocorele: in domeniul vaporilor umezi (L+V) zona de saturatie, sunt curbe cu concavitatea spre axa presiunilot, iar in domenhiul vaporilor supraincalziti V sunt curbe divergente
-x=ct →curbele de titlu : se afla numai in domeniul vaporilor umezi si au valori cuprinse intre 0 si 1
|
