Intreruptoare si comutatoare cu came
Intreruptoarele si comutatoarele cu came sunt aparate utilizate pentru inchiderea si deschiderea circuitelor de comanda,semnalizare,iluminat si pentru actionarea masinilor electrice.Comutatoarele cu came snt destinate pentru multiple operatiuni de comutare in circuitele e 121e41b lectrice principale si secundare cum ar fi :pornirea si oprirea motoarelor electrice ,comutarea circuiteor de coamanda,semnalizare si masurare,comutarea treptelor transformatoarelor si aparatelor de sudura,inversarea sensului de rotatie la motoarele electrice etc.
Fig.1.5. Forme constructive de came
Din punct de vedere constructiv,aceste aparate sunt alcatuite dintr-un numar variabil cu elemente cu cai de curent identice.Deschiderea si inchiderea contactelor mobile este realizata prin actionarea unui ax central comun.Pe ax sunt montate numai niste ca,e din material izolant care,rotindu-se o data cu axul de actionare,determina separarea sau apropierea contactelor (fig 1.5.).
Fig. 1.6. Tipuri de placi frontale folosite la comutatoarele cu came
Pentru marcarea pozitiei comutatorului,se utilizeaza o placa frontala executata din material plastic transparent sub care se introduce o placa de marcaj,pe care sunt marcate pozitiile de functionare (fig 1.6.).
Fiecare comutator este univoc determinat printr-un simbol.Simbolul defineste un anumit comutator din punct de vedere al tipului,al numarului de pozitii si al numarului sau de ordine.Pentru exemplificare s-a ales simbolul :
a carui semnificatie este urmatoarea :
grupul a reprezinta curentul nominal al comutatorului, 16 A
grupul b reprezinta numarul de etaje al comutatorului 4
grupul c reprezinta numarul de pozitii ferme sau cu revenire-0
grupul d indica numarul de ordine al schemei electrice.

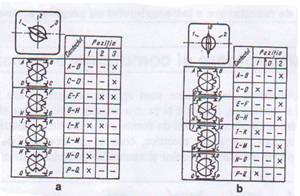

Fig. 1.7. Scheme tip de comutatoare
a- comutator cu 4 poli ;
b- comutator de poli pentru doua turatii
Comutatorul cu came se compune in esenta din trei parti distincte :
Ø dispozitivul de scadare (fig 1.8.)
Ø placile de etaj cu contacte fixe si mobile (fig 1.9.)
Ø manere si placi frontale.
Placile de etaj cu contactele fixe si mobile (fig 1.9.) pe care se gasesc montate contactele fixe ale comutatorului sunt dispuse una peste altasi sunt in numar diferit de la un comutator la altul.Miscarea de translatie a contactelor mobile se realizaeaza prin intermediul unei piese glisante,care este actionata de cama prin intermediul rolei.Forta de apasare in contact este data de arcuri.
Camele de diverse profie sunt actionate prin intermediul axului comutatorului pe care se fixeaza manerul de actionare
|
