MANUAL INSTALARE HID( High Intensity Discharge)
Instalare

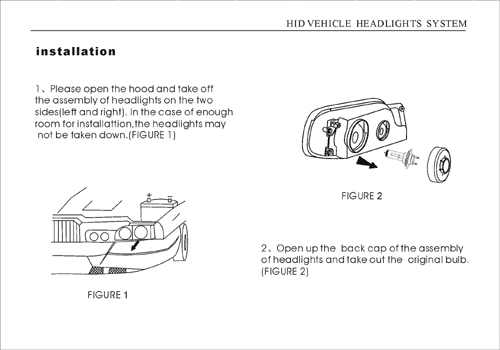

1. Deschideti capota si scoateti partile de asamblare ale farurilor de pe cele doua parti (stanga si dreapta). In cazul in care exista suficient loc pentru instalare, nu este necesara scoaterea lor. (FIGURA 15315r1711p 1)
2. Deschideti capacul din spate al asamblarii farurilor si scoateti becul original. (FIGURA 2)

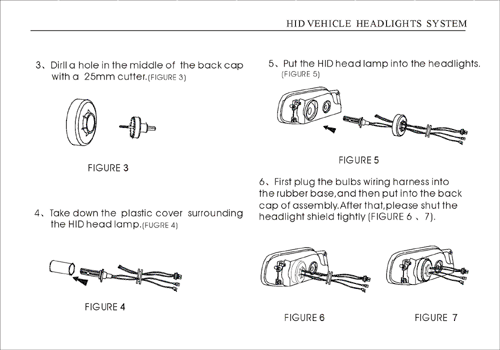

3. Gauriti mijlocul capacului din spate cu un cutter de 25mm. (FIGURA 3).
4. Indepartati piesa de plastic din jurul lampii cu cap HID. (FIGURA 4)
5. Introduceti lampa cu cap HID in far. (FIGURA 5)
6. Intai introduceti mufa de cablaj in baza de cauciuc, apoi introduceti in capacul din spate de asamblare. Dupa aceasta, inchideti capacul farului incet. (FIGURA 6,7)

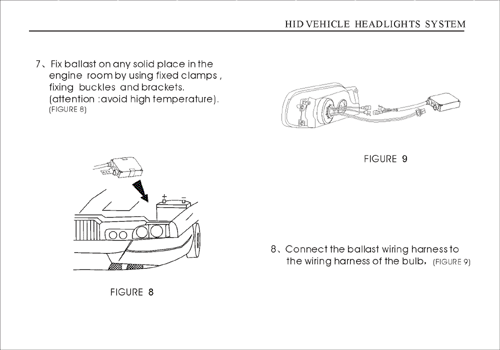

7. Fixati balastul pe orice loc solid din compartimentul motorului folosind cleme fixe, de fixare si suporturi. (atentie la a evita temperaturi inalte). (FIGURA 8).
8. Conectati mufa de cablaj a balastului la cea a becului. (FIGURA 9)

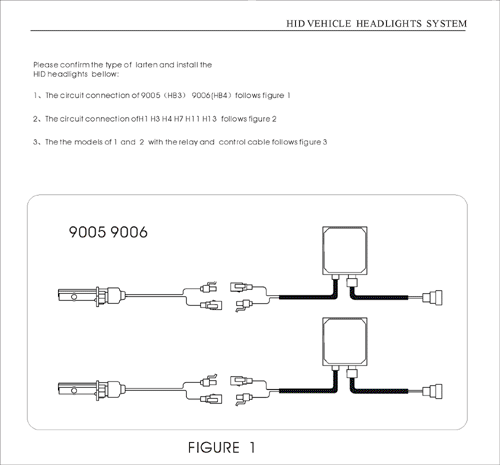

Verificati tipul de lampa si instalati lampile HID conform celor de mai jos:
1. In conectarea circuitului pentru 9005 si 9006 uramti figura 1.

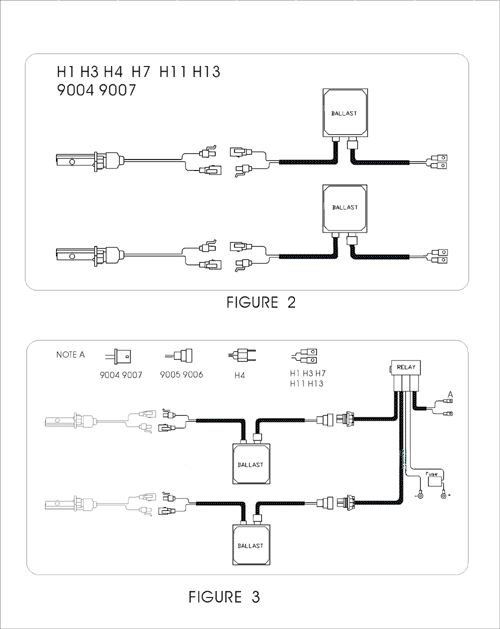

2. Conectarea circuitului pentru H1, H3, H4, H/, H11 si H13 urmeaza figura 2.
3. Restul de modele se instaleaza conform instructiunilor din figura 3.

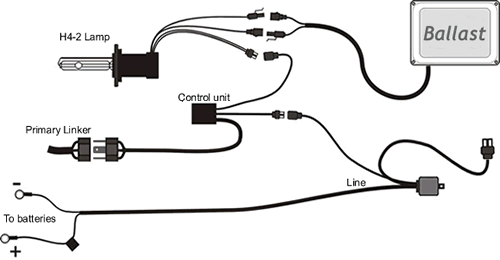

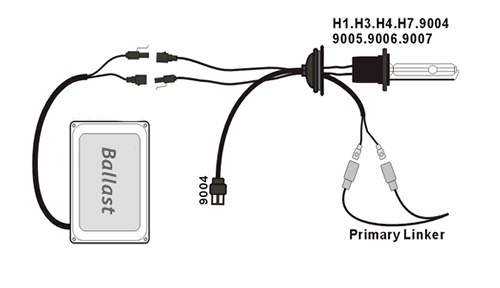

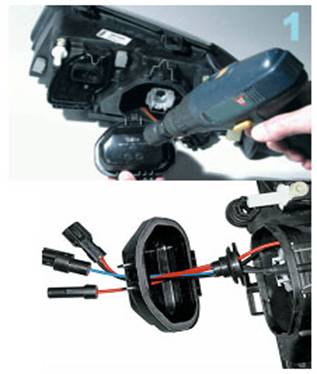

Pasul Deconectati becurile de la sursa si indepartati mansonul de protectie si detasati becul de faza scurta, lunga sau ambele. Dati o gaura mica in capacul de protectie prin care veti trece firele de la becul xenon si etansati gaura folosind garnitura atasata acestora.
Pasul Reinstalati capacul de protectie si asigurati-va ca ati fixat noul bec xenon in pozitia corecta, apoi puneti piedica de siguranta.
Pasul Cuplati firele becului la balastru si apoi cele din acesta la sursa de curent. Instalarea este completa!
ATENTIE!
|
