MĂSURAREA FACTORULUI DE UNDĂ STAŢIONARĂ

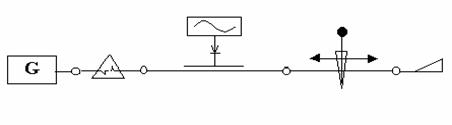

Masurarea factorului de unda stationara se realizeaza folosind o linie de masura compusa din generator, atenuator, linie cu sonda, surub mobil de acord si o terminatie adaptata conectate dupa cum este aratat mai jos :

Desfasurarea lucrarii

RASPUNSURI LA INTREBARI

a.      Curba poate sa prezinte un maxim . Acesta apare atunci când unda directa si unda inversa sunt în faza .

b.     Factorul de unda stationara nu depinde de nivelul semnalului de la generator deoarece se observa din definitia lui ( , unde ) ca depinde doar de impedanta de sarcina si de impedanta caracteristica a liniei .

c.

Fie o linie de masura care are conectat la un capat un generator , iar la celalalt capat o sarcina . Pe linia de masura se introduce un atenuator ca în figura .

s1 este factorul de unda stationara la intrarea în atenuator

s2 este factorul de unda stationara la iesirea din atenuator

fie a - atenuarea pe care o sufera undele

coef. de reflexie la intrarea atenuatorului este

d.     Coeficientul de reflexie al unei sarcini este definit astfel: . Daca dorim exprimarea in functie de puteri, vom tine seama ca P_r = U_r²/Z_{s ,} respectiv P_i = U_i²/Z_s. Astfel rezulta ca: . Factorul de unda st 18218b114s ationara este definit astfel:.

Inlocuim pe |Γ| si rezulta relatia: , din care obtinem _.
