MECANISME CU ROTI DINTATE
Mecanismele cu roti dintate sau angrenajele sunt cele mai utilizate transmisii mecanice.
Angrenajul se defineste ca fiind mecanismul format dintr0o pereche de elemente(danturate)numite roti dintate. 747e410h
Angrenarea este procesul prin care doua roti dintate isi transmit reciproc miscarea, prin actiunea dintilor aflati succesiv in contact. Transmisiile prin roti dintate(angrenaje) sunt folosite pentru transmiterea momentului si a miscarii de rotatie dintre doi arborii.
Rotile dintate folosite la angrenaje pot fi cilindrice sau conice. Un caz particular el constituie angrenajul surub melc-roata melcata.
Avantajele principale ale rotilor dintate sunt:
posibilitatea unui raport de transmitere constant;
gama larga de rapoarte de treansmitere, avand viteze si puteri din cele mai diferite;
siguranta in exploatare;
randament ridicat;
gabarit redus;
durata de functionare mare;
directia de trenamitere a miscarii poate fi orientata diferit, axele rotilor dintate putand fi orientate oricum in plan si spatiu.
Dezavantajele angrenajelor pot fi:
constructia si controlul rotilor dintate necesita utilaje, scule si instrumente speciale;
necesita grad de prelucrare ridicat;
tehnologia este complicata;
produc zgomot caracteristic, ce se amplifica odata cu cresterea vitezei periferice a rotilor dintate.
Operatiile principala la asamblarea acestor tipuri de angrenaje sunt urmatoarele: pregatirea rotilor, a arborilor si a carcaselor in care se monteaza; asamblarea rotii pe arbore; verificarea angrenajelor
I.1 Clasificare
. Dupa pozitia axelor de rotatie:
cu axe paralele;
cu axe intersectate īn plan;
cu axe intersectate īn spatiu.
2. Dupa pozitia suprafetei de īnfasurare:
cu dantura exterioara
cu dantura interioara
3. Dupa forma suprafetei de īnfasurare:
cilindrica
conica
melcata
4. Dupa forma dintilor:
cu dinti drepti;
cu dinti curbi;
cu dinti īn V.
5. Dupa forma īn sectiune a dintelui:
evolventa
cicloida
arc decerc.

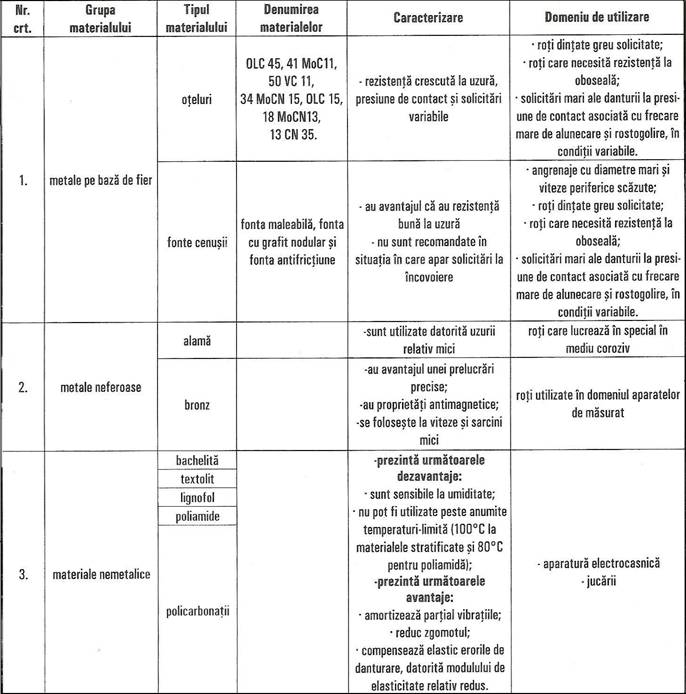

I.2 Materile
I.3 Domenii de utilizare
Domeniul de utilizare a angrenajelor este vast.
In constructia moderna de masini si aparate, transmisia cu roti dintate constituie mecanismul cel mai important si cel mai utilizat. Astfel, constructia unui automobil ca si aceea a unui strung, cuprinde zeci de roti dintate. In scheme cinematice ale unor masini-unelte complexe se afla sute de roti dintate.
Executate ingrijit si montate
corect, pot garanta siguranta in functionare la viteze si putere reduse (cazul
aparatelor tip ceasornic), la puteri de zeci de MW (masini grele) si la viteze
periferice, ridicate pana la 100 - 150 m/s (masini rapide).
Gama dimensiunilor rotlor dintate este determinata de stadiul general al
dezvoltarii constructiei de masini.
In prezent se pot executa
roti dintate cu diametru cuprinse intre fractiuni de milimetru pana in diametre
De >10 m.
La turati mari, angrenajele in functionare produc zgomote de intensitate
proportionala cu turatia n si invers proportionala cu precizia de executie si
montaj.
La angrenajele cu dinti inclinati, in V sau curbi, zgomotul este mai redus.
I.4 Avantaje si dezavantaje
Avantajele angrenajelor cu roti dintate
- prezinta siguranta in functionare;
- durabilitate mare;
- randament ridicat;
- au gabartite mici.
Dezavantajele angrenajelor cu roti dintate:
- produc zgomot
- la suprasarcina dantura se poate rupe sau avaria .
- prelucrarea lor necesita utilaje si scule speciale
|
