MODULATORUL  DE  FRECVENŢĂ  INTERMEDIARĂ  (FI - IF)

Exista doua modalitati principale de sinteza: directa si indirecta.

Sintetizatoarele pot livra un numar foarte mare de frecvente etalonate; se pot obtine frecvente de sute de MHz, cu precizie de 1 Hz si stabilitati de 10^-8 īn 24 ore. Īn cazul īn care comutarea frecventelor s-ar face programat, trecerea de la o frecventa la alta ar fi foarte rapida.

Dificultatile care intervin sunt legate de calitatea mixerelor si a filtrelor.

b) La sintetizatoarele indirecte, īn locul multiplicatoarelor se utilizeaza oscilatoare distincte, sincronizate cu diverse armonici ale frecventei cuartului. O schema de oscilator (fig. 71) poate cuprinde: - un oscilator comandat īn tensiune (VCO), cu frecventa variabila īn limite mici prin comanda electrica (de ex. cu o dioda varicap); - un divizor de frecventa; - un detector de faza care are la iesire o tensiune continua necesara sincronizarii frecventei cu valoarea etalon f₀ provenita de la cuart.

Cerintele impuse sintetizorului pot fi satisfacute cu o bucla PLL digitala. Faza semnalului de iesire al sintetizorului, generat de oscilatorul comandat īn tensiune, dupa ce este divizata cu N este comparata cu faza semnalului de referinta, stabil, cu frecventa f_r. Orice eroare de frecventa sau de faza detectata īn comparatorul de faza, corecteaza frecventa VCO-ului pāna cānd, īn regim stationar, se ajunge la egalitatea f_o=Nf_r.

Īn cazul īn care VCO-ul este īn faza si are aceeasi frecventa cu frecventa de referinta, tensiunea de la iesirea comparatorului de faza este constanta, neinfluentānd oscilatorul comandat. Īn cazul unei instabilitati de frecventa, deci implicit si de faza la VCO, comparatorul de faza sesizeaza situatia, modificānd tensiunea de comanda a oscilatorului īn sensul readucerii acestuia la faza, respectiv frecventa initiala.

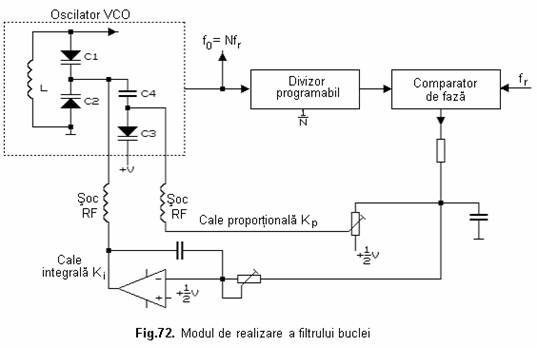

Īn acest caz avem de a face deci cu un sistem de control cu reactie. Īn acest sens, filtrul buclei poate fi descris ca avīnd o cale de "control proportional" cu cīstigul K_p si alta de "control integral" cu cīstigul K_i, ale caror ponderi hotarasc comportamentul dinamic al buclei īnchise (timpul de stabilizare al frecventei dupa o modificare a gradului de divizare N, forma si banda spectrului zgomotului la iesirea sintetizorului) (fig. 72). Avem de fapt o separare īn doua a comenzii oscilatorului din bucla si individualizarea cailor de control proportional si integral din filtrul buclei. Datorita prezentei integratorului, tensiunea la iesirea comparatorului de faza devine īn regim stationar egala cu V/2. Tensiunea de acord transmisa pe calea de control proportional, este astfel si ea egala cu V/2, indiferent de valoarea frecventei generate de oscilator, frecventa care este controlata prin urmare īn exclusivitate de integrator

Rolul filtrului trece jos din bucla este acela de a reduce nivelul componentelor parazite armonice ale semnalului de referinta care sunt generate īn comparatorul de faza, ca efect al esantionarii erorii de faza. Frecventa sa de taiere se plaseaza īntre frecventa de taiere a buclei, f_c, si cea de referinta f_r. Īn practica acest filtru este īnglobat chiar īn structura oscilatorului, īn reteaua de polarizare a diodelor varicap.

4.5.2. Filtru SAW

Filtrul SAW - Surface Acoustic Wave (filtru acustic cu unda de suprafata) este un element pasiv, un cristal piezoelectric din Litiu si oxid de Tantal (LiTaO₃), care are proprietatea de a rezona pe anumite frecvente. Filtrele SAW sunt utilizate īn general īn radiocomunicatii: televiziune si radiodifuziune, radiocomunicatii mobile, CATV, receptoare de satelit, telecomanda, pentru limitarea spectrului de frecventa īn aplicatiile din domeniile amintite.

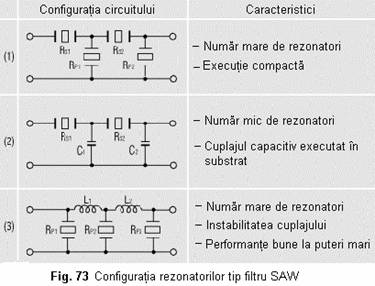

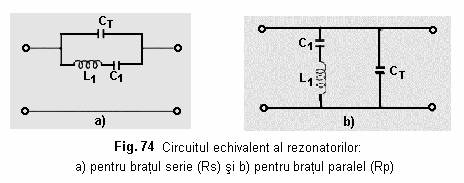

Banda de trecere si fronturile filtrului SAW, pot fi stabilite īn functie de configuratia acestuia. Fronturile sunt īn general abrupte si depind de componenta elementelor circuitului echivalent si de modul de dispunere a acestora.

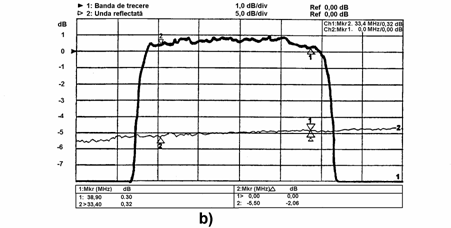

Īn figura 75 este prezentat raspunsul amplitudine/frecventa a unui filtru SAW utilizat īn amplificatorul de frecventa intermediara. Atenuarea īn afara benzii de trecere este foarte mare (> 50 dB) si este ilustrata īn figura. 75 a. Uniformitatea caracteristicii (fig. 75 b) īn banda de trecere este de asemenea foarte buna. Īn aceasta figura scara verticala a fost marita foarte mult pentru a pune īn evidenta variatiile palierului care sunt mai mici decāt 1 dB. Tot pe aceasta caracteristica se poate vedea si adaptarea filtrului, respectiv unda reflectata (2).

Fig. 75 Caracteristica de trecere a unui filtru SAW

       caracteristica globala

       caracteristica marita īn zona palierului

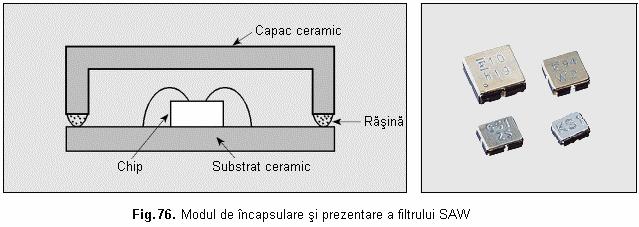

Din punct de vedere constructiv, filtrul este asezat pe un substrat ceramic    (fig. 76 ) peste care se fixeaza cu rasina un capac, de asemenea ceramic, iar totul este īnchis īntr-o capsula metalica, permitānd accesul la terminale.

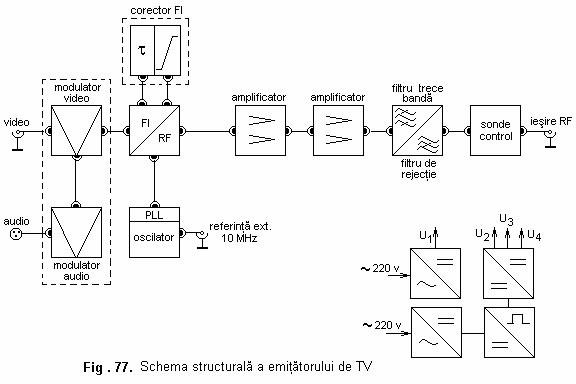

Recapitulānd din subiectul tratat - emitatoare de TV (blocul de imagine) - se poate afirma ca exista o mare diversitate de tehnologii aplicate īn producerea echipamentelor, dar si a schemelor alese pentru solutionarea acelorasi probleme si anume, transmiterea semnalelor video cu distorsiuni minime, recomandate de standardele si normele CCIR. Oferta de echipamente, din punct de vedere al parametrilor tehnici, dar si al capabilitatii emitatoarelor este de asemenea foarte mare.

Sunt emitatoare dotate cu controler cu microprocesor. Regimul de functionare este urmarit de microcontroler cu converter A/D si D/A si este prezentat pe un monitor (afisaj), frecventele sunt setate cu un calculator (PC).
