STN ROMANIA SRL

CARAT

Mobika

CasĂ de marcat electronicĂ fiscalĂ

CUPRINS:

Capitolul 1

DESCRIERE

Descriere generala

CARACTERISTICI

CARACTERISTICI DE BAZĂ

Caracteristici tehnice

Caracteristici functionale

CONSTRUCŢIA APARATULUI

Aspectul general al aparatului

Tastatura

Blocul de alimentare

Afisajul

Imprimanta

Memoria fiscala

Memoria RAM

Interfata

Capitolul 2

REGIMUL R - ÎNREGISTRARE

Pornire, oprire si selectare de REGIMURI

Introducerea paroleLOR 11

regimul de ÎNREGISTRARE a vânzarilor - R 12

Vânzarea cu preturi programate

Vânzarea cu pret liber

Vânzarea cu introducerea cantitatii

Vânzarea articolelor cu ajutorul scannerului (cititorului de coduri de bare)

Repetarea ultimei vânzari

Reduceri si adaosuri

Anularea (voidarea) unor vânzari eronate

Închiderea bonului de casa si plata

REGIMul DE RESTAURANT

CAPITOLUL 3

Regimul X - Rapoarte

Rapoarte zilnice fara aducere la zero

Raportul pe articole

Raportul    pe subgrupe de articole(raioane)

Raportul pe grupe fiscale:

Raportul operatorului

Raportul total al casei

Raportul pe articole si subgrupe cu preturi diferite de zero

Raportul pe conturi deschise

Raportul zilnic    fara aducere la zero

RAPOARTELE MEMORIEI FISCALE

Raportul memoriei fiscale pe date

Raportul memoriei fiscale pe înregistrari

CAPITOLUL 4

REGIMUL    Z

RAPORTUL FISCAL ZILNIC CU ADUCERE LA ZERO

MESAJE DE ERORI

CAPITOLUL 5

PROGRAMAREA MEMORIEI DE UTILIZARE

Texte de reclama (Tabelul 1.1)

Departamente(raioane) (Tabelul 1.2)

Articole (Tabelul 1.3)

Operatori (Tabelul 1.4)

Procentul reducerii de pret (Tabelul 1.5)

Procentul adaosului (Tabelul 1.6)

Tipul unitatii - magazin/restaurant (Tabelul 1.7)

Plati (Tabelul 1.8)

REGLAREA CEASULUI 44

Selectarea unui dispozitiv periferic 44

REGIMUL TESTE

Testul imprimantei memoriei fiscale si programarii

Testul display-ului

Testul bateriei de acumulatoare

Testul senzorului de hârtie

Testul interfetei RS-232

Testul tastaturii

Capitolul 1

DESCRIERE

*Descriere generala

*Caracteristici de baza

*Constructia aparatului

Tastatura

Bateria de acumulatoare

Ecran

Imprimanta

Memoria fiscala

Memoria RAM

Interfata

Descriere generala

Aparatul poseda:

Alimentare autonoma de la o baterie de acumulatoare de 4,8V/1,2 Ah, asigurând continuitatea lucrului si tiparirea a minim 5000 de rânduri;

Controlul automat al procesului de încarcare a bateriei cu adaptor exterior AC-DC - 7,5V/0,5A;

Memorie fiscala energoindependenta (MF) pentru stocarea încasarilor realizate pe grupe fiscale si a încasarilor totale din 3000 rapoarte;

Ceas/calendar incorporate, cu baterie de acumulatoare;

Imprimanta APS MP207, tiparind 32 caractere/rând

2 ecrane (pentru operator si pentru client) cu cristale lichide, a câte 10 cifre, cu 7 segmente si 13 caractere speciale;

Memorie care pastreaza informatia curenta atunci când bateria de alimentare este deconectata.

La aparat se pot conecta:

cantar electronic de tip "CARAT";

*calculator, prin interfata RS232C;

*cititor de coduri de bare de tip RS232C

Aparatul functioneaza în intervalul de temperatura 20șC ś 45șC.

Caracteristici functionale

Aparatul executa functiile standard ale unei case de marcat (înregistrarea operatiunilor comerciale la vânzarile de marfuri si servicii, comanda imprimarii si comanda înregistrarii de date în memoria fiscala), conform cerintelor de înregistrare si raportare a vânzarilor în unitatile comerciale.

v   programare;

v   înregistrarea vânzarilor;

v   rapoarte fara aducere la zero;

v   rapoarte cu aducere la zero;

v   rapoartele memoriei fiscale;

v   ceas.

Aparatul, dupa o programare prealabila, poate lucra cu

3000 articole cu denumire, pret, numar de nomenclator, apartenenta la o subgrupa de articole si grupa fiscala;

grupe de articole (departamente);

grupe fiscale, cu distribuirea încasarilor din ele;

lucrul cu 16 operatori, cu coduri personale de acces.

lucrul simultan cu 200 note de plata deschise;

realizarea de pâna la 100 vânzari diferite în cadrul unei singure note de plata;

998 comenzi în cadrul unei singure note de plata.

Rapoarte

Aparatul poate emite urmatoarele rapoarte:

v   zilnic fiscal;

v   pe articole;

v   pe subgrupe;

v   pe operatori;

v   pe grupe fiscale;

v   pe conturi neîncheiate (deschise);

v  periodice, ale memoriei fiscale.

Alte posibilitati

reduceri si adaosuri procentuale, programate sau libere;

preturi în intervalul 0,01 ś 9 999 999,99 lei (sau de la 1 la 999 999 999, daca se lucreaza numai în lei);

cantitati între 0,01 si 999 999,999;

patru modalitati de plata;

imprimarea si vizualizarea sumei intermediare pe bonul clientului;

corectarea (stergerea) înscrierilor si vânzarilor gresite, înainte de încheierea bonului clientului;

calcularea restului;

operarea cu numere întregi si fractionare;

blocarea, în caz de functionare incorecta

Interfete

Casa de marcat are posibilitatea de a comanda o interfata RS232C, prin intermediul careia se pot conecta:

balanta electronica de tip CARAT sau BIMCO;

cititor (scanner) de coduri de bare tip RS232. Aparatul lucreaza cu coduri de bare corespunzând standardelor EAN14, EAN13 si EAN8;

calculator.

Casa de marcat "CARAT MOBIKA" poate lucra cu un calculator în doua moduri:

-OFF-LINE - acest regim este destinat programarii parametrilor casei de marcat. Parametrizarea aparatului are loc în meniul de baza "- -" (ceas). Iesirea din acest regim se face prin apasarea oricarei taste.

-Imprimanta fiscala - în acest regim se lucreaza cu baza de date a aparatului de marcat, dar operatiunile (vânzarile) se introduc de la calculator si se predau pentru imprimare si înregistrare casei de marcat, printr-un dialog de comunicatie cu casa. În cazul acesta calculatorul trimite casei informatii despre codul, pretul si cantitatea articolului, iar casa de marcat calculeaza suma vânzarii

CONSTRUCŢIA APARATULUI

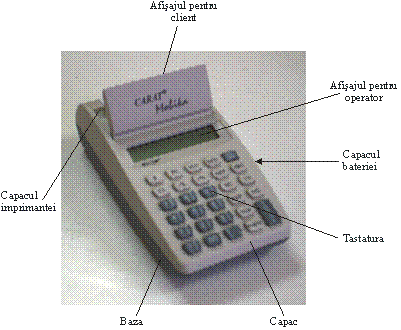

Aspectul general al aparatului

Tastatura

<1><ТOTAL>
<TOTAL>
<TOTAL>

FIRM
ADRES

TELEFON

NUMELE UNITĂTII
NUMĂRUL 1

CF : 1234567890261
CASA N: VT000001 15.10.2004
BON FISCAL:
OP#1 OPERATOR 1

CLIENT 1
COMANDA 5 SUMAR
NOTA DE PLATA.

ARTICOL 1 3x 15.55 46.65B
TOTAL:    46.65
TOTAL B: 46.65
TVA B 05.00% 2.22
TOTAL TVA: 2.22
CASH: 46.65
Artocole ** ** ********
RL1234567890

Datele unitatii

Numarul notei de plata

Numarul de comenzi

Suma totala a notei de plata

Exemplu de bon:

CAPITOLUL 3

Regimul X - Rapo arte

*Rapoarte fara aducere la zero

Numele si numarul articolului

Încasarea pe articol

Încasarea totala

RAPORT #3

ARTICOLE

ARTICOL 5 .
TTL 5,68
ARTICOL 500 .
TTL: 7644,00
-------- ----- ------ -------
TOTAL: 7649,68

Raportul pe subgrupe de articole (raioane)

RAPORT

IMPOZIT & TOTAL
**********

TVA A : 10.00%

TOTAL: 15444.44
NETO: 14040.40
IMPOZIT: 1404.04
TVA B : 05.00%

TOTAL: 31.10
NETO:
IMPOZIT: 1.48 TVA C : 00.00%

TOTAL:    0.00
NETO:
IMPOZIT: 0.00 TVA D : 00.00%

TOTAL: 0.00
NETO:
IMPOZIT: 0.00

TOTAL CU TVA: 15475.54
TOTAL TVA: 1405.52
TOTAL NON TVA: 0.00
TOTAL: 15475.54
** ** *
17:00 15.10.2004

Raportul operatorului

Numele si numarul operatorului

Numar bonuri

Numar voidari

Total corectii (void)

Suma reducerilor facute

Suma adaosurilor facute

Modul de plata si încasarile

Suma totala

RAPORT #6

OPERATORI
** **

Numarul de bonuri

Numarul de voidari

Suma corectiilor (void) facute

Numarul de reduceri facute

Suma reducerilor facute

Numarul de adaosuri facute

Suma adaosurilor facute

Încasarile de la vânzarile pe articole

Încasarile de la vânzari pe raioane

Modul de plata si încasarile

Valoare totala

RAPORT #7

TOTALURI ZILNICE
** **

Numele si numarul articolului Apartenenta la raion

Numele si numarul raionului

RAPORT #8

PRETURI

ARTICOLE:

Pretul si grupa fiscala a articolului

Pretul si grupa fiscala a raionului

Raportul conturilor deschise

Se selecteaza prin apasarea tastei 9 si se tiparesc urmatoarele:

-Numarul contului;

Numarul contului

Încasarile în cont

RAPORT #9

RESTAURANT

MESAJE DE ERORI

Regim de restaurant

Cantitatea adunata >999999999 sau voidare cu cantitate <0

Raport zilnic cu conturi deschise

Umplere pâna la refuz - mai mult de 100 preturi diferite într-un cont

Umplere pâna la refuz - mai mult de 998 comenzi la un cont

Voidare, articol sau raion, la care nu sunt vânzari

Voidare, articol sau raion, la care nu sunt vânzari în acest bon (dupa prima vânzare)

În cazul unei defectiuni a memoriei fiscale, erorile au urmatoarele coduri:

CAPITOLUL 5

REGIMUL de programare

Programarea memoriei de utilizare

Rеglarea ceasului

Selectarea dispozitivului periferic

Regimul testare

Numarul de apasari, atunci când se introduce text

"W" - 87

"X" - 88

"Y" - 89

"w" - 119

"x" - 120

"y" - 121

"P" - 80

"Q" - 81

"R" - 82

"p" - 112

"q" - 113

"r" - 114

"S" -83

"s" - 127

"T" - 84

"s" - 115

"s" - 132

"t" - 116

"U" - 85

"V" - 86

"t" - 133

"u" - 117

"v" - 118

"H" - 72

"I" - 73

"h" - 104

"i" - 105

"J" - 74

"K" - 75

"L" - 76

"j" - 106

"k" - 107

"l" - 108

"M" - 77

"N" - 78

"O" - 79

"m" - 109

"n" - 110

"o" - 111

"A" - 65

"a" - 97

"a" - 129

"B" - 66

"C" - 67

"D" - 68

"b" - 98

"c" - 99

"d" - 100

"E" - 69

"F" - 70

"G" - 71

"e" - 101

"f" - 102

"g" - 103

"Z" - 90

"z" - 122

"&" - 38

FW v.1.2
MF no Err CF

CASA N: VT0000000001

VT000001
~~~~~~~~~~~~~~~~~~~~~~~

Testul display-ului

În acest test pe ecran se afiseaza cifrele de la 0 la 9- ele apar din partea dreapta, una câte una, la interval de 0,5 secunde, si se deplaseaza spre stânga. În felul acesta este testata buna functionare a tuturor segmentelor ecranului. Dupa aceea pe ecran sunt illuminate toate segmentele (inclusive simbolurile speciale).

Testul bateriei de acumulatoare

La acest test pe ecran se afiseaza tensiunea bateriei de acumulatoare:

RS

Testul tastaturii

VD 11

QTY    12

DEP

PLU 19

BC 20

PY

REP 22

STL 23

NEW 24

TOTAL 25

NORM

Testul continua pâna când se apasa tasta "ON/OFF". Daca la apasarea unei noi taste codul tastei apasate înainte nu se modifica pe ecran, asta înseamna ca tasta nu functioneaza.
