Registrul LCP
RISA-GEN-Software
Stuttgart, Karlsruhe, Dr. Christian Kuehne
Bucharest Ministry of the Environment of Baden-Wuerttemberg
September 2005 Sabine Grimm
Operatorii
Instalatiile
Substante/Categorii de substante

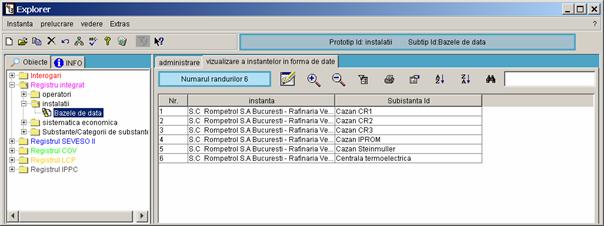

Structura ramificata cu obiecte
Bara simbolurilor pentru Soft-ul
Ansamblul seturilor de date
Afisarea obiectului activ
Bara meniului
Bara simbolurilor pentru seturi de date
Modul de Functionare a soft-ului RISA-GEN pentru baze de date |
||
|
Structura ramificata a obiectelor 1 reflecta constructia intregii baze de date. In functie de drepturile utilizatorului sunt vizibile sau modificabile doar parti din aceasta. Denumirile inserate colorat sunt asa numitele Grupe de prototipuri, care compun un registru. In cadrul grupelor de prototipuri se gasesc prototipurile (recunoscute prin simbolul ) si, sub acestea, subtipurile (recunoscute prin simbolul Aceste doua obiecte contin seturi de date. |
|
|
Daca in structura ramificata 1 este marcat un prototip ca de exemplu combustibili LCP, atunci seturile de date corespunzatoare se vor afisa in fereastra dreapta. |
|
|
|
|
|
|
Crearea de instante noi (randuri noi de date la nivelul obiectelor / inregistrarea unui subobiect) |
|
Deschiderea unei instante (unui set de date - chiar si prin actionarea mouse-ului (dublu clic) pe randul datelor) |
|
|
Copierea unei instante (unui set de date) |
|
|
Stergerea unei instante (unui set de date) |
|
|
Int 12412o144m oarcerea (la prelucrarea unui set de date, se poate reveni la un proces) |
|
|
Realizarea relationarilor |
|
|
Verificarea (neactivat) |
|
|
Informatii referitoare la setul de date selectat |
|
|
Cos de reciclare pentru instante |
|
|
Cos de reciclare pentru subinstante |
|
|
Actualizarea filtrului (neactivat) |
|
|
Ajutor (Se deschide un document de asistenta) |
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
||
|
Deschiderea unei instante Generarea unei noi instante Copierea unei instante Redenumirea unei instante Stergerea unei instante Copiere extinsa unei instante Stergerea extinsa a unei instante Export = Exportul seturilor de date Export extins= Exportul datelor si structurii Import = Importul seturilor de date externe Cos de reciclare Cos de reciclare pentru subinstante Inchiderea Explorer-ului |
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
|||||
Meniu Prelucrare |
|
|
|||
Evaluarea seturilor de date marcate Deschiderea unei ferestre de selectare Alocarea unei valori tuturor seturilor de date Imbinarea referintelor Marcarea tuturor seturilor de date Revenire = se revoca marcarea |
|||||
|
|
||||
|
|
||||
|
|
||||
Meniu Vizualizare |
|
|
|||
|
Actualizarea unei instante Actualizarea filtrului (inactiv) Selectarea coloanelor pentru afisarea datelor 2 |
||||
|
|
|
|||
Meniu Extra |
|
|
|||
|
Imaginea de ansamblu a informatiilor Verificarea datelor (inactiv) Realizarea relatiilor Exportarea codificata a datelor |
||||
|
|
|
|||
Menü ? |
|
|
|||
|
Ajutor Bara simbolurilor pentru seturile de date |
Bara simbolurilor pentru seturile de date se gaseste in partea superioara a Explorer-ului, in mijloc-dreapta. Dependent de faptul daca sunt selectate in structura ramificata prototipurile sau subtipurile aflate in partea inferioara, se modifica imaginea barei. La eticheta Administrare (o singura eticheta la prototipuri) apare prima bara a simbolurilor iar la selectarea Instante Vizulizarea datelor (se poate selecta la subtipuri) apare a doua bara de simboluri. |
|||
Administrare |
|
||||
|
|
||||
Instante Vizualizare date |
|
||||
|
|
||||
|
Semnificatia fiecarui simbol va fi afisata in campuri de comentarii (aprox. 3 secunde se va tine mouse-ul pe simbol). |
||||
|
|
|
|||
Bara simbolurilor Administrare |
|
|
|||
Detaliere istoric (vezi manual RISA-GEN) |
|||||
Repartizarea tipurilor de instanta (vezi manual RISA-GEN) |
|||||
Subinstantele/inregistrarile cronologice se aranjeaza ierarhic (vezi manual RISA-GEN) |
|||||
Stergere subinstante /inregistrari cronologice inutile (vezi manual RISA-GEN) |
|||||
Marcare totala (toate instantele/randurile de date vor fi marcate |
|||||
Editor filtru (Filtrare prin interogare; de obicei nu se utilizeaza, vezi manual RISA-GEN) |
|||||
Sortare in coloana de la A la Z (crescator) |
|||||
Sortare in coloana de la Z la A (descrescator) |
|||||
Cautare instanta (randuri de date) - Prin actionarea mouse-ului (clic) va fi afisat, pe simbolul binoclu, setul de date gasit primul |
|||||
|
|
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
||||||||
Bara simbolurilor Instante Vizualizare date |
|
|
||||||
Repartizare tip instanta (vezi manual RISA-GEN) |
||||||||
Editor filtru (filtrare prin interogare; de obicei nu se utilizeaza, vezi manual RISA-GEN) |
||||||||
Tiparirea setului/seturilor de date selectat/e |
||||||||
Marcare totala (toate instantele/randurile de date se marcheaza |
||||||||
Sortare in coloane de la A la Z (crescator) |
||||||||
Sortare in coloane de la Z la A (descrescator) |
||||||||
Cautare instanta (rand de date) - prin actionarea mouse-ului (clic) pe simbolul binoclu se va fi afisa setul de date gasit primul |
||||||||
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
||||||||
Constructia si modul de functionare a Editorului Generic |
Editorul Generic este o interfata pentru utilizator pentru introducerea datelor. Editorul Generic este structurat in doua domenii (Imaginea 4). In domeniul din stanga se gaseste imaginea de ansamblu a seturilor de datel inserate. In domeniul din dreapta editorului vor fi introduse datele. |
|||||||
Ansamblul datelor inserate |
|
Casete cu campuri |
||||||
|
Datele inserate actuale |
|
Bara meniului |
|||||
|
Bara de navigare |
|
Bara simbolurilor |
|||||
|
Eticheta diferitelor casete |
|
Denumirea setului de date |
|||||
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
|||
La selectarea etichetei din se vor afisa
inregistrarile (subinstantele) setului respectiv de date (instante). La
istoric se va afisa data inregistrarilor iar la stocarea necronologica se va
afisa denumirea inregistrailor.
|
Sub vizualizare se gaseste bara de navigare. Cu ea se poate trece prin seturile de date pe nivelul prototipurilor. (Instante)
|
||
|
Formular La selectarea etichetei Formular se vor afisa denumirile prototipului selectat din vizualizarea Explorer-ului. Este posibil un schimb mai rapid intre subtipurile setului de date. |
|
|
|
INFO La selectarea INFO se vor afisa toate informatiile stocate intern referitoare la setul de date. Acestea vor fi automat stocate si actualizate de catre aplicatia bazei de date. |
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
||
|
In partea stanga superioara a Editorului Generic se gasesc barele meniului si simbolurilor. Functiile ambelor bare sunt aproape identice. Punctul din meniu Extras nu este de obicei utilizat pentru registrul LCP. |
|
|
Instanz Inserare noua (perioada sau subinstanta) Stergerea inserarii Stocare inserare (Trimiterea datelor in baza de date) Reincarcare noua a datelor (toate modificarile efectuate dupa ultima stocare se pierd) Tiparire inserare Creare instanta derivata (inactiv, nu este utilizata in registrul LCP) Inchidere Editor Generic |
|
|
|
|
Deseori, tipul se recunoaste deja de la denumirea campului.Campurile marcate cu portocaliu sunt campuri de comentarii, in care se pot introduce texte lungi, practic nelimitate. |
||
|
Prin mentinerea indicatorului mouse-ului pe denumirea campului, apare pentru cateva secunde denumirea detaliata a campului.
|
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
||
Pe langa campurile de date uzuale, exista o multime de campuri cu posibilitatea de selectie a inregistrarilor. Lista se deschide prin actionarea mouse-ului (clic) pe Se poate diferentia aici intre campuri de liste si campuri indicatoare. In ambele cazuri se deschide prin actionarea mouse-lui pe o lista de selectare. Campurile de liste se deosebesc in Liste (inregistrarile sunt stabilite ulterior) si Liste+ (sunt posibile inregistrari separate suplimentare). Prin simbolul din coltul drept superior se ajunge din a doua caseta direct in caseta campului indicator.
|
|
colectarea datelor |
|
Structurarea instalatiilor LCP pentru colectarea datelor |
|
|
Pentru a colecta datele instalatiilor LCP in Registrul LCP, este necesar sa se structureze instalatiile LCP dupa un mod de procedare unitar. Pentru prezentarea modului de procedare se alege un exemplu relativ complex pentru a prezenta detaliat posibilitatile colectarii de date. O rafinarie detine o centrala termoelectrica proprie, care consta in total din cinci cazane. Doua dintre cele cinci cazane nu intra sub incidenta Directivei LCP 2001/80/CE. Gazul de ardere din cazan este evacuat in totalitate prin trei cosuri. Drept combustibili sunt utilizati gazul natural si pacura. Imaginea 5 indica constructia schematica a instalatiilor. Fisa de date corespunzatoare este prezentata in cele ce urmeaza si este utilizata pentru un exemplu de introducere de date. |

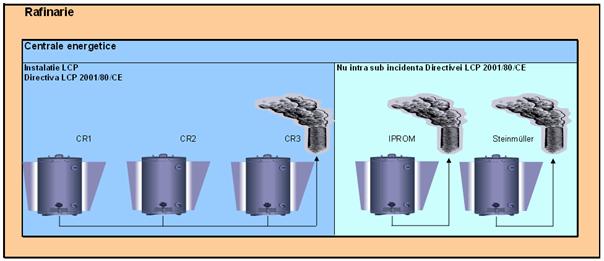

Imaginea : Schema a complexului de instalatii cu o instalatie LCP |
Colectarea datelor |
||||||||||||||||||||||||||||||||||||||||||||||||
|
Colectarea datelor |
||||||||||||
|
Crearea unui set de date al unei instalatii LCP in Registrul LCP |
|
Denumirea instanei puteti introduce o descriere detaliata. Ambele inserari vor fi afisate in vizualizarea Explorer-ului si in imaginea casetelor din editorul generic.Realizatorul este inregistrat automat si este identic cu utilizatorul notificat. Inregistrarea poate fi, suplimentar, editata. |
|
|
Campurile marcate cu galben sunt campuri obligatorii si TREBUIE sa contina o inregistrare valabila. Doar apoi poate fi stocata. |
Colectarea datelor |
|
|
In posibilitatile de selectare aflate mai jos se stabilesc, pentru setul de date creat, drepturile de accesare prin citire si scriere. Pentru detalii va rugam sa utilizati manualul utilizatorului RISA-GEN. Checkbox creare subinstanta permite imediat la selectare crearea primei subinstante. Selectarea este adecvata in special la crearea primului set de date. Cu butonul Stocheaza sau Deschide, dupa crearea instantei si a primei subinstante, se va deschide imediat caseta subinstantei stabilita pentru alte introduceri de date. Este adecvat sa se selecteze acest buton la prima colectare de date. Cu butonul Genereaza se genereaza instanta si subinstanta fara alte introduceri de date. Cu Int 12412o144m rerupe sunt revocate toate introducerile realizate. |
|
In urmatoarea fereastara de selectare puteti selecta subtipul in care doriti sa introduceti mai intai date. In registrul LCP, corespunzator structurii, stau la dispozitie urmatoarele subtipuri: Datele instalatiei Cazanul cu aburi Cosuri Emisii anuale Masuratori ale emisiilor Incepeti cu datele instalatiei |
|
Deoarece la datele instalatiei este vorba de o ordine cronologica, pentru introducere vi se va cere sa introduceti o data de la care sunt valabile datele. Int 12412o144m roduceti o data in formatul zz.ll.aaaa. |
|
Datele sunt valabile pentru perioada de timp de pana la urmatoarea introducere de date. Deoarece toate introducerile de date vor fi stocate, rezulta o ordine cronologica neintrerupta a tuturor datelor instalatiei pentru instanta respectiva (instalatia LCP). |
Completarea datelor |
||
|
Primul set de date (instanta) cu o denumire introdusa pentru datele instalatiei (subinstanta) este astfel creat si vizibil in Explorer. In cele ce urmeaza este descrisa detaliat intreaga introducere de date. |
|

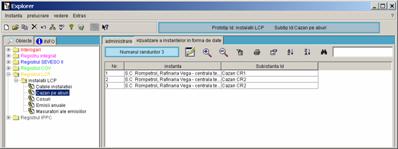

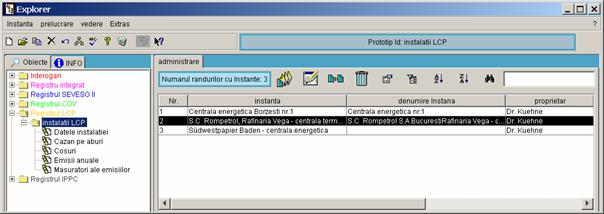

Imaginea : Explorer cu o introducere noua de date (instanta) |
||

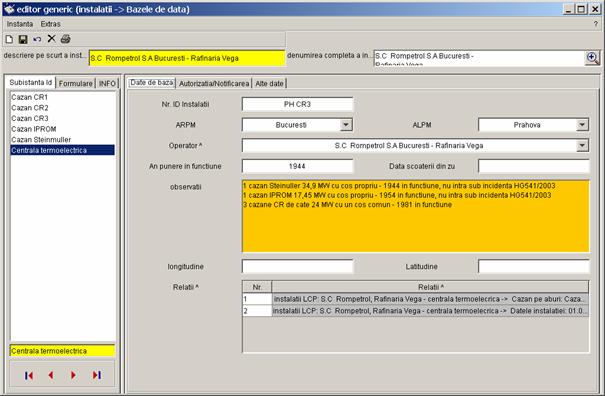

Datele instalatiei din caseta
|
In caseta datele instalatiei sunt stocate datele de baza ale instalatiei LCP. |
|
Nr. ID-LCP-ID |
Numarul de identificare pentru instalatia LCP. |
PH CR3 |

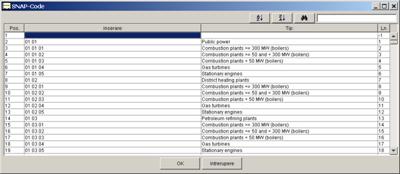

Codul SNAP |
Codarea surselor de emisii Lista tuturor codurilor si denumirea lor completa |
01 03 01 - Centrale termice - cazane >= 300 MW |
|
Printr-un clic cu tasta dreapta a mouse-ului pe inregistrare, se deschide un Tabel cu toate listele de inregistrari, care se pot sorta si se poate cauta prin ele.
|
|

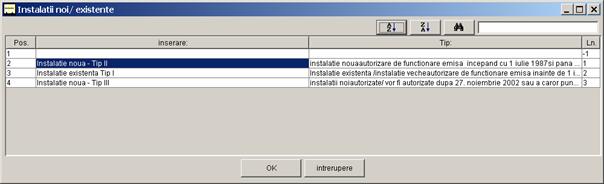

Tipurile de instalatie LCP |
Lista tipurilor de instalatie LCP Tip I - Instalatii existente Tip II - Instalatii Tip III - Instalatii noi noi |
Tip I - Instalatii existente |
Colectarea datelor |
||
Urmatoarele doua campuri ARPM (ind.) si ALPM (ind.) precum si urmatoarele campuri operatori(ind.)^ data punere in functiune (ind.) data scoatere din uz (ind.) si observatii instalatie (ind.) nu se pot selecta sau modifica. Ele sunt afisate doar indirect (de aceea si prescurtarea (ind.) in spatele numelui campurilor), unde indicatorul Datele de baza ale instalatiei^ este "asezat" pe un set de date al datelor instalatiilor din Registrul Int 12412o144m egrat. Inregistrarile din campurile stocate acolo vor fi afisate aici in caseta. Asfel exista doar o singura inregistrare a datelor de baza pentru instalatia LCP in Registrul Int 12412o144m egrat, care este accesibila si altor registre (de ex. Registrul IPPC). |
|
|
|
||
|
Asemanator listelor de selectare, si la indicatoare se poate afisa, sorta si cauta un tabel cu toate seturile de date disponibile, printr-un clic cu tasta dreapta a mouse-ului pe inregistrare. |
|
|
|
|
|
Deoarece in Registrul Int 12412o144m egrat, la prima colectare nu exista inca o inregistrate pentru instalatia LCP, se poate ori elabora direct un set de date de la indicator sau schimba in Registru Int 12412o144m egrat si acolo sa se elaboreze si prelucreze setul de date (vezi capitolul |
Colectarea datelor |
|||
In etapa urmatoare trebuie sa se creeze un set de date corespunzator datelor instalatiei in Registrul Int 12412o144m egrat (Registru Int 12412o144m egrat Instalatii Date de baza Datele vor fi introduse ulterior de la sine, asa cum s-a descris in capitolul 5.3. |
|
||
Printr-un dublu clic pe continutul campului nedefinit al campului datele de baza ale instalatiei^ se va deschide fereastra de alaturi. |
|
||
|
Se selecteaza butonul Impreuna cu o noua instanta. Apoi se deschide fereastra pentru crearea unei noi instante (instalatii) si subinstante (date de baza) in Registrul Int 12412o144m egrat Instalatii Date de baza, asa cum este descris in capitolele si Butonul Catre o instanta prezenta inseamna, ca in Registrul Int 12412o144m egrat sub Instalatii exista deja o data inregistrata pentru instalatia LCP. Cu Int 12412o144m rerupere actiunea este revocata. |
||
Conform Directivei LCP |
DA / NU / - |
Da |
|
Transpunerea Directivei LCP |
Lista referitoare la stadiul transpunerii: D44a - Derogare conform Art.4, Abs. 4 Litera a a Directivei 2001/80/CE I2007 - Scoatere din functiune in 2007 T5 - 5 ani Tranzitie din 2008 |
||
Observatie |
Camp pentru diferite observatii referitoare la datele instalatiei (Lungimea textului nelimitat) |
|
|
Daca ati introdus toate campurile asa cum sunt introduse in exemplu, atunci caseta ar trebuie sa arate ca in Imaginea 9 |
|
||

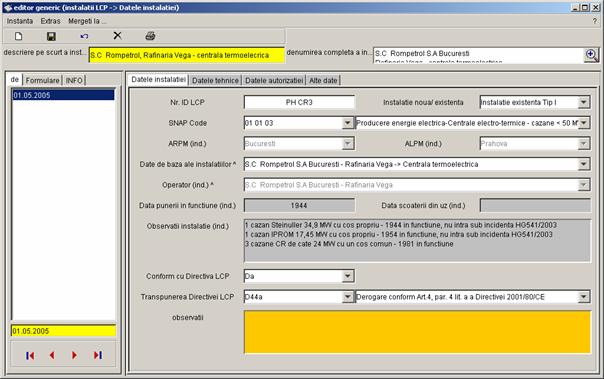

Imaginea : Caseta completata Instalatii LCP Datele instalatiei/ Datele instalatiilor |
|||
Colectarea datelor |
||
Datele tehnice ale casetei |
In caseta Date tehnice sunt stocate datele tehnice, precum capacitate, tehnica de reducere a emisiilor si cazanele cu aburi cu cosurile aferente instalatiei LCP. |
|
Caseta necompletata este prezentata in Imaginea 10 |
|
|

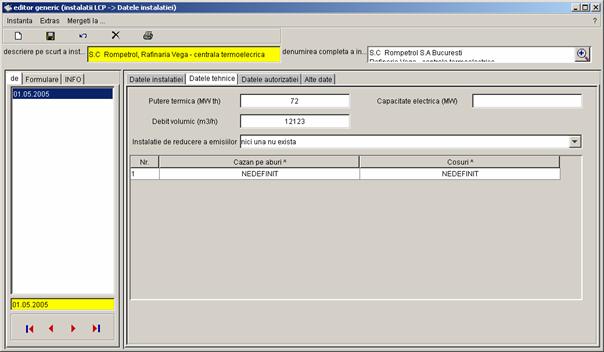

Imaginea : Caseta necompletata Instalatii LCP Datele Instalatiei/Datele instalatiilor |
||
Campurile vor fi completate corespunzator setului de date din exemplu. |
|
|
Colectarea datelor |
||
Puterea termica(MWth) |
Mentionarea puterii termice a instalatiei LCP in MW exprimat numeric |
|
Elektr. Leistung (MW) |
Mentionarea capacitatii electrice a instalatiei LCP ca numar de MW |
|
Debitul volumic (m3/h) |
Debitul volumic al gazului de ardere in m3/h exprimat numeric |
|
Reducerea emisiilor
|
Lista tehnicilor de reducere a emisiilor Tipul de camp Lista+: lipseste inregistrarea dorita, se poate mentiona o inserare proprie |
Nu exista |
Urmatorul tabel contine cazanele cu aburi^ si cosurile^ aferente acestora. Ambele campuri sunt create ca indicatori, asftel incat pot fi realizate doar pe seturi de date reale, existente in baza de date pentru cazanele cu aburi si cosuri. |
|
|

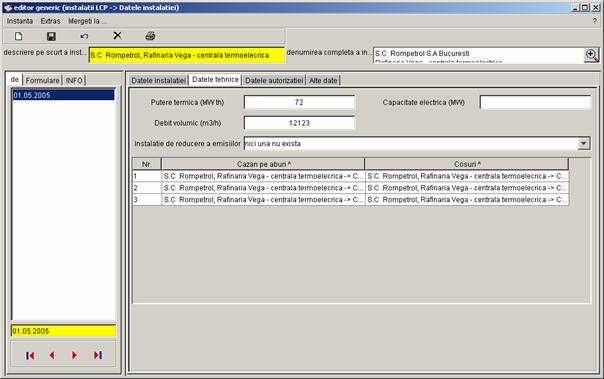

Imaginea 11 |
||
Imaginea : Caseta completata Instalatii LCP-Anlagen Datele instalatiei/date tehnice |
Colectarea datelor |
|

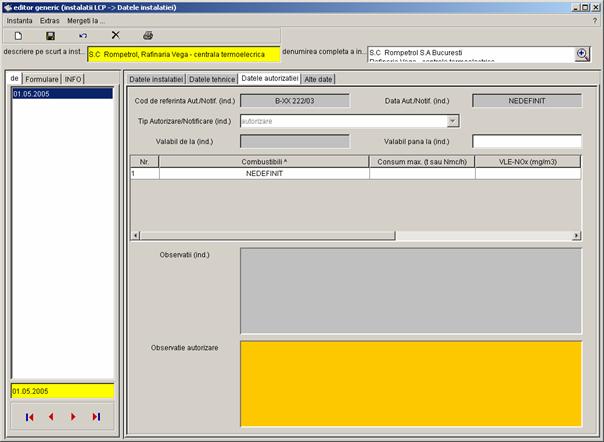

Caseta Datele autorizatiei |
In caseta Datele autorizatiei vor fi estompate datele cele mai importante din autorizatie in Registrul Int 12412o144m egrat Instalatii Date de baza. Prin selectarea indicatorului date de baza ale instalatiei^ in caseta cu Date tehnice vor fi stabilite continuturile campurilor indirecte. Modificarea acestor campuri este descrisa in capitolul Tabelul contine categorii de combustibili, consumul maxim si valorile limita de emisie aferente combustibililor. Imaginea 12 arata caseta Datele autorizatiei. |

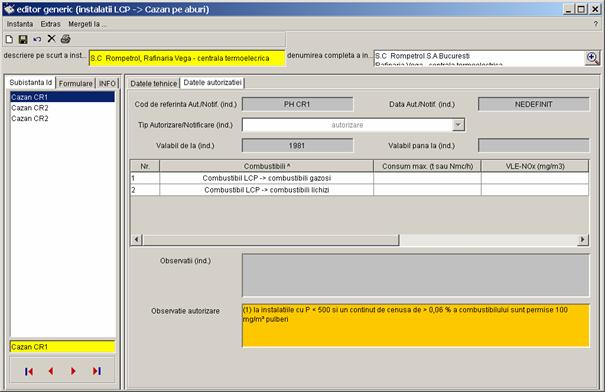

Imaginea : Caseta Instalatiile LCP Datele instalatiei / Datele autorizatiei |
Colectarea datelor |
||
Code de referinta Au./Not. (ind.) |
Numarul de referinta al autorizatiei resp. al notificarii (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, se completeaza automat |
Data Autor./Notif. (ind.) |
Data autorizatiei resp. a notificarii (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, se completeaza automat |
Tip Autor./Notif (ind.) |
Tipul autorizatiei sau notificarii (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, se completeaza automat |
Valabil pana la (ind.) |
Perioada de valabilitate a autorizatiei resp. a notificarii (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, se completeaza automat |
Valabil pana la (ind.) |
Perioada de valabilitate a autorizatiei resp. notificare (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, se completeaza automat |
Observatii (ind.) |
Observatii la autorizatie/notificare (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, se completeaza automat |
Observatii Autorizatie |
Camp pentru diferite observatii referitoare la datele autorizatiei (text nelimitat) De exemplu pentru stabilirea valorilor limita de emisie |
La instalatii cu P < 500 MW . |
Colectarea datelor |
|
|

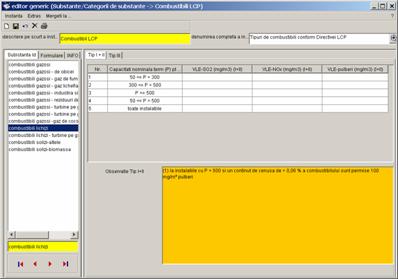

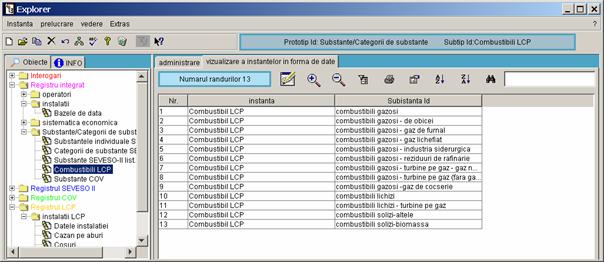

Inscrierile Combustibili^ sunt indicatoare catre Registrul Int 12412o144m egrat Substante/Categorii de substanta Combustibili LCP. Inregistrarile pentru combustibilii LCP sunt mentionati si nu sunt modificabili de catre utilizatori. |
|
|
Printr-un dublu clic pe inretistrarea din combustibili ajungeti pe Caseta de date a combustibilului corespunzator. Aici exista mai multe informatii referitoare la cerintele Directivei LCP. |
|
Colectarea datelor |
||
Tabelul consta din urmatoarele campuri: |
|
|
Combustibili^ |
Indicatori catre Registrul Int 12412o144m egrat Substante/ Categorii de substante Combustibili LCP |
|
Consum max.(t/h oder Nmc/h) |
Consum maxim de combustibili in t/h sau Nmc/h |
|
VLE-NOx (mg/m3) |
Valoare limita de emisie pentru oxizii de azot ca in NO2 in mg/m3 |
|
VLE-SO2 (mg/m3) |
Valoarea limita de emisie pentru ca SO2 in mg/m3 |
|
VLE-pulberi (mg/m3) |
Valoarea limita de emisie pentru pulberi in mg/m3 |
|
Rata de desulfurare (%) |
Valoarea minima pentru gradul de retinere al sulfului in % |
|
|
Colectarea datelor |
|

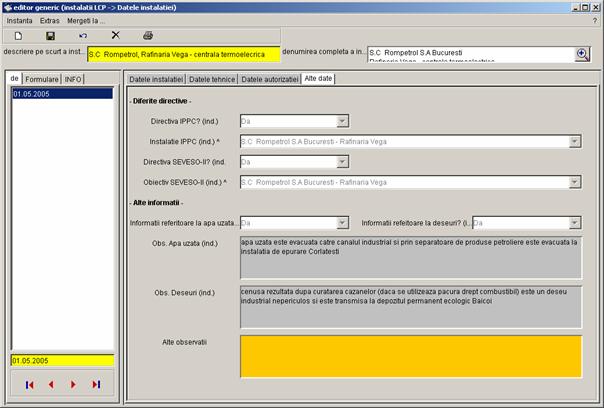

Caseta alte date |
Caseta Alte date contine informatii referitoare la directivele respective si la apa uzata si deseuri. Caseta este prezentata in Imaginea 13 cu setul de date luat ca exemplu. Date, cu exceptia altor comentarii, nu se introduc. Sunt prezentate doar datele instalatiei LCP din Registrul Int 12412o144m egrat (Instalatii Date de baza), care vor fi selectate in caseta datele instalatiei prin intermediul indicatorului datele de baza ale instalatiei^ Campurile afisate sunt descrise in capitolul 5.3.2. |

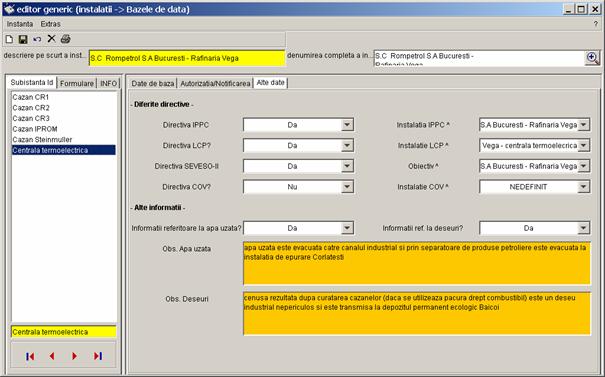

Imaginea Caseta completata instalatii LCP datele instalatiei/alte date |
Colectarea datelor |
|
|
|
Caseta cu Datele tehnice |
In caseta cu Datele tehnice sunt stocate datele tehnice ale cazanelor cu aburi. |

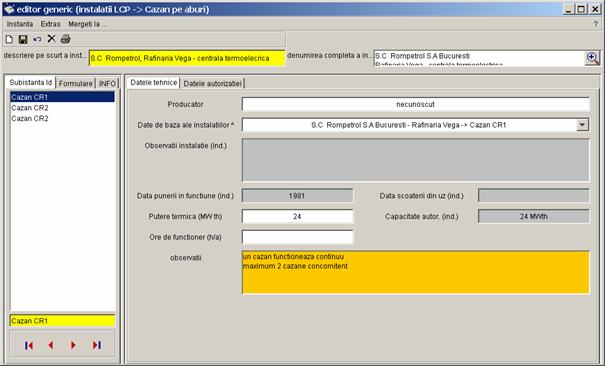

Imaginea : Caseta Instalatii LCP Cazane cu aburi/ Date tehnice |
Colectarea datelor |
||
Producator |
Informatii referitoare la producatorul cazanului |
Necunoscut |
Datele de baza ale instalatiei^ |
Indicator catre datele de baza ale instalatiei in Registrul Int 12412o144m egrat Registru Int 12412o144m egrat Instalatii Date de baza |
S.C Rompetrol S.A Bucuresti - Rafinaria Vega Cazan CR1 |
|
Cazanul CR1 trebuie, in cazul unei noi introduceri a setului de date, sa fie creat mai intai in Registrul Int 12412o144m egrat ca subinstanta a S.C Rompetrol S.A Bucuresti - Rafinaria Vega. |
|
Observatii instalatie (ind.) |
Observatie referitoare la instalatie (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, este completat automat |
Data punerii in functiune (ind.) |
Data punerii in functiune (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, este completat automat |
Data scoaterii din uz (ind.) |
Data scoaterii din uz (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, este completat automat |
Puterea termica (MWth) |
Puterea termica teoretica a cazanului in MW |
|
Capacitate autorizata (ind.) |
Capacitatea autorizata (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, este completat automat |
Ore de operare |
Orele de operare ale cazanului pro an |
|
Observatii |
Camp pentru diferite observatii referitoare la datele instalatiei (Text nelimitat) |
un cazan functioneaza continuu maximum 2 cazane concomitent |
Colectarea datelor |
|
Caseta Datele autorizatiei |
In caseta Datele autorizatiei vor fi estompate datele cele mai importante din autorizatie in Registrul Int 12412o144m egrat Instalatii Date de baza. Prin selectarea indicatorului date de baza ale instalatiei^ in caseta cu Date tehnice vor fi stabilite continuturile campurilor indirecte. Modificarea acestor campuri este descrisa in capitolul Tabelul contine categorii de combustibili, consumul maxim si valorile limita de emisie aferente combustibililor. Imaginea 15 arata caseta Datele autorizatiei. |
Imaginea : Caseta Instalatiile LCP Cazan cu aburi/ Datele autorizatiei |
Colectarea datelor |
||
Code de referinta Aut./Not. (ind.) |
Numarul de referinta al autorizatiei resp. al notificarii (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, se completeaza automat |
Data Autor./Notif. (ind.) |
Data autorizatiei resp. a notificarii (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, se completeaza automat |
Tip Autor./Notif (ind.) |
Tipul autorizatiei sau notificarii (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, se completeaza automat |
Valabil pana la (ind.) |
Perioada de valabilitate a autorizatiei resp. a notificarii (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, se completeaza automat |
Valabil pana la (ind.) |
Perioada de valabilitate a autorizatiei resp. notificare (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, se completeaza automat |
Observatii (ind.) |
Observatii la autorizatie/notificare (este afisat doar ca inregistrare a Registrului Int 12412o144m egrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Int 12412o144m egrat Instalatii Date de baza, se completeaza automat |
Observatii Autorizatie |
Camp pentru diferite observatii referitoare la datele autorizatiei (text nelimitat) De exemplu pentru stabilirea valorilor limita de emisie |
La instalatii cu P < 500 MW . |
Colectarea datelor |
|
|
Inscrierile Combustibili^ sunt indicatoare catre Registrul Int 12412o144m egrat Substante/Categorii de substanta Combustibili LCP. Inregistrarile pentru combustibilii LCP sunt mentionati si nu sunt modificabili de catre utilizatori. |
|
|
Printr-un dublu clic pe inretistrarea din combustibili ajungeti pe Caseta de date a combustibilului corespunzator. Aici exista mai multe informatii referitoare la cerintele Directivei LCP. |
|
Colectarea datelor |
||
Tabelul consta din urmatoarele campuri: |
|
|
Combustibili^ |
Indicatori catre Registrul Int 12412o144m egrat Substante/ Categorii de substante Combustibili LCP |
Combustibilii LCP -> Combustibili gazosi Combustibili LCP -> Combustibili lichizi |
Consum max.(t/h oder Nmc/h) |
Consum maxim de combustibili in t/h sau Nmc/h |
|
VLE-NOx (mg/m3) |
Valoare limita de emisie pentru oxizii de azot ca in NO2 in mg/m3 |
|
VLE-SO2 (mg/m3) |
Valoarea limita de emisie pentru ca SO2 in mg/m3 |
|
VLE-pulberi (mg/m3) |
Valoarea limita de emisie pentru pulberi in mg/m3 |
|
Rata de desulfurare (%) |
Valoarea minima pentru gradul de retinere al sulfului in % |
|
Analog se completeaza datele pentru celelate doua cazane CR2 si CR3. |
Colectarea datelor |
|
|
|

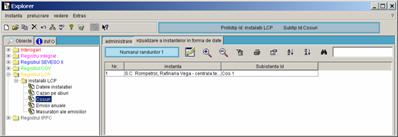

Caseta Date initiale |

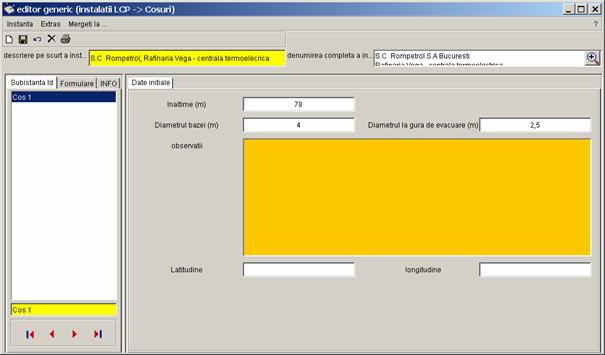

Imaginea 16 arata caseta date initiale pentru cosuri. |
Imaginea : Caseta de inscriere pentru instalatiile LCP cosuri/date initiale |
Colectarea datelor |
||
Puteti introduce in aceasta caseta urmatoarele date: |
||
Inaltime (m) |
Inaltimea cosului in m |
|
Diametrul bazei (m) |
Diametrul bazei cosului in m |
|
Diametrul la gura de evacuare (m) |
Diametrul la gura de evacuare a cosuluik, in m |
|
Observatie |
Observatii referitoare la cos |
|
Latitudine |
Coordonatele cosului |
|
Longitudine |
Coordonatele cosului |
|
Colectarea datelor |
|
|
|

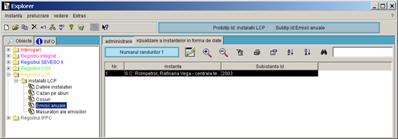

Caseta Datele emisiilor |

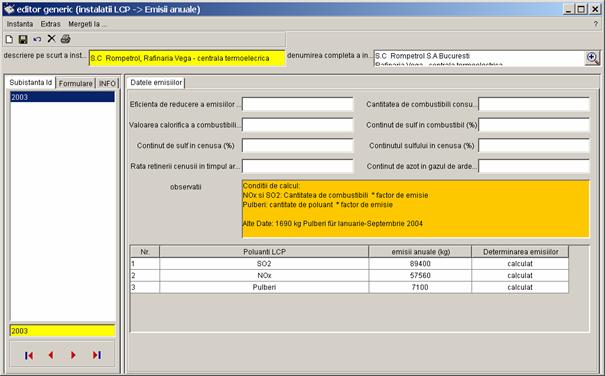

Imaginea 17 arata caseta Datele emisiilor. |
Imaginea : Caseta de inscriere pentru Instalatiile LCP Emisii anuale / Datele emisiilor |
Colectarea datelor |
||
|
In partea superioara a casetei de inscriere pot fi stocate Date pentru a face plauzibile emisiile anuale. |
|
Efectivitatea reducerii emisiilor (%) |
Reducerea procentuala a emisiilor cu tehnicile utilizate de reducere a emisiilor in % |
|
Cantitatea de combustibil consumata anual (t/a) |
Cantitatea de combustibili consumata anual in t pro an |
|
Valoarea calorifica Combustibil (kJ/kg) |
Valoarea calorifica a combustibililor in kJ/kg |
|
Continut sulf in combustibil (%) |
Continut de sulf in combustibil % |
|
Continut de sulf in cenusa (%) |
Continutul sulfului in cenusa in % |
|
Continutul in cenusa dupa ardere (%) |
Continut de cenusa dupa ardere in % |
|
Rata de retinere a cenusii in focar (%) |
Rata de retinere a cenusii in focar in % |
|
Continut de oxigen in gazul de ardere (%) |
Continut de azot in gazul de ardere in % |
|
Observatie |
Observatii referitoare la emisiile anuale (de exemplu conditii de calcul) |
|
Colectarea datelor |
||
|
Sub observatie se vor stoca in tabel, pentru fiecare poluant, emisiile anuale in kilograme pro an (perioada de timp). |
|
Poluantii LCP |
Lista poluantilor LCP, care poate fi completata prin inregistrari proprii (Tipul campului: Lista+) |
NOx, SO2, Staub |
Emisii anuale (kg) |
Cantitatea anuala de emisii in kg pro an |
|
Determinarea emisiilor |
Lista tipului de determinare a emisiillor Masurare Calculare |
Calculare |
|
|
|
|
Mentionarea emisiilor anuale pentru un combustibil este de asemenea posibila, daca subinstantele sunt denumite corespunzator. |
|
|
|
Colectarea datelor |
|
|

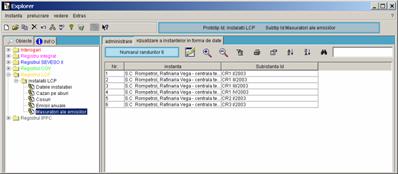

Masuratorile emisiilor contin datele fiecarei masuratori in parte. Ele pot fi ordonate variat atat cronologic cat si dpdv al localizarii. Pentru inceput se va introduce o noua inregistrare (subinstanta) pentru rezultatul masuratorii. In setul de date luat ca exemplu, se poate incepe cu datele cazanului CR1 si cu primul trimestru 2003. Pentru aceasta se va introduce o inregistrare noua corespunzatoare (subinstanta) datelor inserate S.C Rompetrol, Rafinaria Vega - centrala termoelectrica (Instanta), de exemplu CR1 I/2003. Diferitele inregistrari pot fi denumite corespunzator: CR1 I/2003 CR1 II/2003 CR1 III/2003 CR1 IV/2003 CR 2 I/2003 CR3 I/2003 s.a.m.d. |
|
|
Colectarea datelor |
||
Caseta Datele masurate |

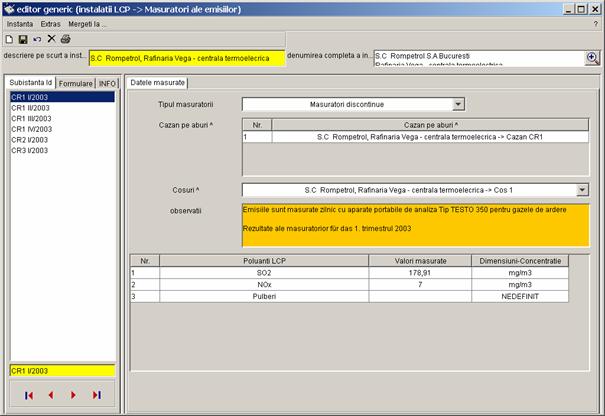

Imaginea 18 arata caseta Datele masurate. |
|
Imaginea : Caseta de inscriere pentru Instalatiile LCP masuratorile emisiilor/ datele masurate |
||
Fiecare masuratoare poate fi atribuita cu rezultatele ei unui moment sau perioade de timp (in denumirea subinstantei), unui sau mai multor cazane si unui cos. |
|
|
|
|
|
Fiecare masuratoare poate contine multi poluanti si multe rezultate ale masuratorior. |
|
|
Colectarea datelor |
||
Felul masuratorii |
Lista tipurilor de masuratori Masuratori discontinue Masuratori continue |
Masuratori discontinue |
Cazan cu aburi^ |
Indicatorii catre cazanul cu aburi (Instalatii LCP Cazane cu aburi) - sunt posibile informatiile multiple |
S.C Rompetrol, Rafinaria Vega - centrala termoelectrica -> Cazanul CR1 |
Cos^ |
Indicatorii catre un cos (Instalatii LCP Cosuri |
S.C Rompetrol, Rafinaria Vega - Centrala termoelectrica -> Cos 1 |
Observatie |
Observatii la masuratorile de emisii (de exemplu conditiile de masurare) |
Analizor pentru gazul de ardere de tip TESTO 350 |
|
In tabel puteti stoca rezultatele masuratorii pentru fiecare poluant in parte. |
|
Poluantii LCP |
Lista poluantilor LCP, care poate fi completata prin inregistrari proprii (Tipul campului: Lista+) |
NOx, SO2, pulberi s.a.m.d. |
Valori masurate |
Int 12412o144m roducerea valorii masurate |
|
Dimensiuni-Concentratii |
Lista Dimensiunilor pentru concentratia care poate fi completata prin inscrieri proprii (Tipul campului: Lista+) |
mg/m3 |
Analog se introduc datele masuratorilor pentru celelalte cazane CR2 si CR3 si alte perioade de timp. |
Colectarea datelor |
||
Int 12412o144m roducerea unui set de date al unei instalatii LCP in Registrul Int 12412o144m egrat |
In Registrul Int 12412o144m egrat se vor introduce pentru Instalatiile LCP in principal doar operatorul instalatiei LCP in Operator Date initiale si Instalatia LCP ca instalatie completa si partile de instalatie care necesita autorizare precum cazanele cu aburi in instalatii Date de baza |
|
Partial este adecvat sa se introduca in Registrul Int 12412o144m egrat si instalatii resp. parti de instalatii care nu necesita autorizare, pentru a asigura o descriere a instalatiilor completa si unitara. |
|
|
|
|
|
|
Pentru introducerea unei inregistrari noi de date, marcati inregistrarea S.C Rompetrol S.A Bucuresti - Rafinaria Vega din partea dreapta a Explorer-ului cu un dublu clic. Apoi vi se va cere sa introduceti un nou set de date. In Operator este introdusa o serie cronologica de timp. Datele introduse sunt valabile de la data la care s-a introdus setul de date pana la introducerea unui nou set de date. Cu aceasta se asigura o administrare cursiva in timp a datelor operatorilor. |
|
Caseta Datele de baza |

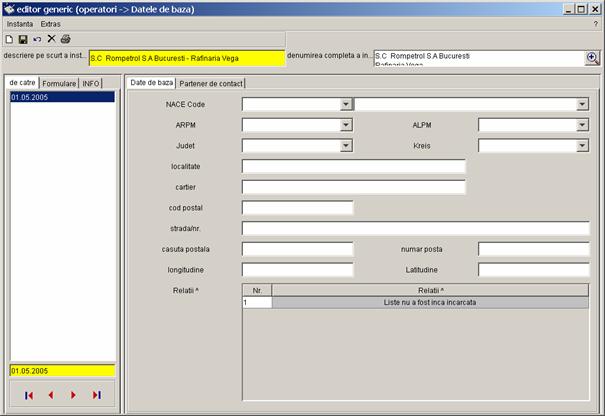

Imaginea 19 arata caseta Datele de baza. |
|
Imaginea : Caseta de inscriere necompletata pentru Operatori Date de baza/ Date de baza |
Colectarea datelor |
||
Pentru Operator vor fi introduse in caseta de inscriere Date de baza urmatoarele informatii. |
|
|
Codul CAEN |
Lista codului CAEN de patru cifre (Directiva (CE) Nr. 3037/90 a Consiliului din 9 Octombrie 1990 referitoare la sistematica statica a ramurii economice in Comunitatea Europeana (Nomenclature des Activités économiques dans les Communautés Européennes) |
23.20 Fabricarea produselor obtinute din prelucrarea petrolului |
|
|
|
|
Folositi-va aici de posibilitatea de a deschide forma tabelara a listei cu un clic pe partea dreapta a mouse-ului pe inscrisul din camp, pentru a sorta inregistrarile si a cauta in acestea. |
|
|
|
|
ARPM |
Lista Agentiilor Regionale de Protectia Mediului Autoritate competenta |
Bucuresti |
ALPM |
Lista Agentiilor Locale de Protectia Mediului Autoritatea competenta |
Prahova |
Regiune |
Lista regiunilor Regiunea in care este amplasat operatorul |
|
Judet |
Lista judetelor Judetul in care este amplasat operatorul |
|
Localitatea |
Localitatea operatorului |
Prahova |
Partea localitatii |
Partea localitatii operatorului |
|
Casuta postala CP |
Numarul casutei postale |
|
Codul postal |
Codul postal |
|
Longitudine |
Coordonatele operatorului |
|
Latitudine |
Coordonatele operatorului |
|
Colectarea datelor |
||
Urmatorul camp Relatii^ contine toti indicatorii, care indica dinspre alti registri sau dinspre Registrul Int 12412o144m egrat care operator. Imaginea de ansamblu este introdusa automat si actuatlizata. Ea nu se poate edita. Deoarece in anumite conditii trebuiesc aratate foarte multe trimiteri, se va porni actualizarea manuala a notificarii. Va rugam actionati printr-un clic cu tasta dreapta a mouse-ului pe inregistrare si selectati actualizarea retrimiterilor. |
|
|
|
|
|
Cu un dublu clic pe inregistrare, veti intra direct in caseta de inceput. |
||

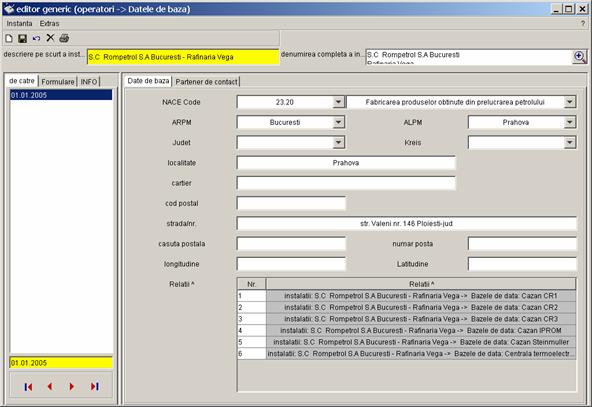

Caseta de inscriere completata cu setul de date luat ca exemplu este prezentanta in Imaginea 20 |
|
|
Imaginea : Caseta de inscriere completata pentru Operator Date de baza/Date de baza |
||
Colectarea datelor |
||
Caseta Persoana de contact |

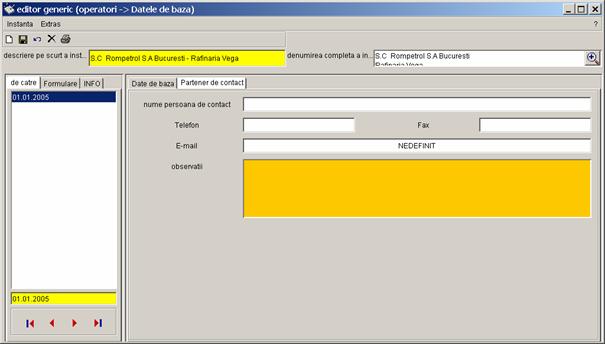

Imaginea 21 arata caseta persoana de contact, in care sunt stocate datele persoanei de contact a operatorului cu autoritatatea. |
|
Imaginea : Caseta de inscriere pentru operator date de baza/persoana de contact |
||
|
|
|
Nume persoana de contact |
Nume persoana de contact |
|
Telefon |
Numar de telefon |
|
Fax |
Numar de fax |
|
|
Adresa E-mail |
|
Observatie |
Observatii ref. la persoana de contact a operatorului |
|
Colectarea datelor |
|
|
|
|
Pentru introducerea unui nou este de date, marcati inregistrarea S.C Rompetrol S.A Bucuresti - Rafinaria Vega de pe partea dreapta a Explorer-ului cu un dublu clic. In final veti fi intrebat asupra introducerii unei noi inregistrari. In Instalatii vor fi introduse unitati separate. Acestea pot fi atat o instalatie intreaga cat si mai multe instalatii, parti ale unei instalatii sau componente de instalatie insumate. Pentru setul de date dat exemplu in capitolul introduceti mai intai centrala termoelectrica si apoi cele cinci cazane cu aburi. |
Colectarea datelor |
||
|

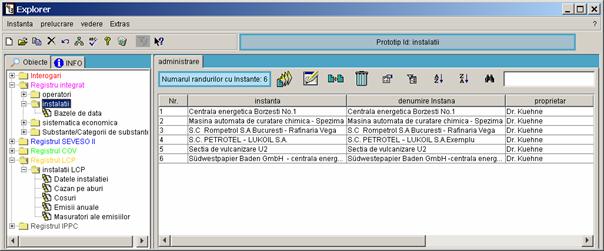

Daca ati introdus toate partile instalatiei, obtineti in Explorer urmatoarea imagine. |
|
|
||
|
La foarte multe instalatii se poate ca afisarea datelor de baza sa fie foarte greu de vizualizat in ansamblu in Instante Vizualizare date Asftel ca veti merge cu cursorul pe eticheta Administrare. Acum fiecare instalatie este afisata doar o singura data. Cu un Dublu clic se poate deschide caseta formularelor. |
|
|
|
|
Caseta Date de baza |
Imaginea 22 arata caseta Date de baza. |
|
Imaginea : Caseta de inscriere pentru Instalatii Date de baza/Date de baza |
||
Pe partea stanga a casetei sunt prezentate toate inregistrarile referitoare la instalatia S.C Rompetrol S.A Bucuresti - Rafinaria Vega, care pot fi completate de catre diferiti utilizatori (din alte registre). Vor fi colectate urmatoarele date. |
|
|
Nr. ID Instalatie |
Numar de identificare clar al instalatiei resp. a partii de instalatite |
PH CR3 |
ARPM |
Lista Agentiilor Regionale de Protectia Mediului Autoritatea competenta |
Bucuresti |
ALPM |
Lista Agentiilor Locale de Protectia Mediului Autoritatea competenta |
Prahova |
Colectarea datelor |
||
Operator^ |
Indicator catre operator (Registrul Int 12412o144m egrat Operator |
S.C Rompetrol S.A Bucuresti - Rafinaria Vega |
Data punere in functiune |
Data punerii in functiune a instalatiei (este afisata indirect in - vezi Relatii^ |
|
Data scoaterii din uz |
Data scoaterii din zu a instalatiei (este afisata indirect in diferite registre- vezi Relatii^ |
|
Observatii |
Observatii referitore la instalatie resp. parti de instalatie |
|
Longitudine |
Coordonate instalatiei |
|
Latitudine |
Coordonatele instalatiei |
|
Relatii^ |
Contine toti indicatorii, care indica catre instalatie din alte registre sau din Registru Int 12412o144m egrat. Imaginea de ansamblu este inclusa automat si actualizata. Aceasta nu se editeaza. |
|
|
Actionati cu tasta dreapta a mouse-ului inregistrarea si selectati actualizare Retrimitere. Cu un dublu clic pe inregistrare intrati direct in caseta initiala. |
|
|
Colectarea datelor |
||

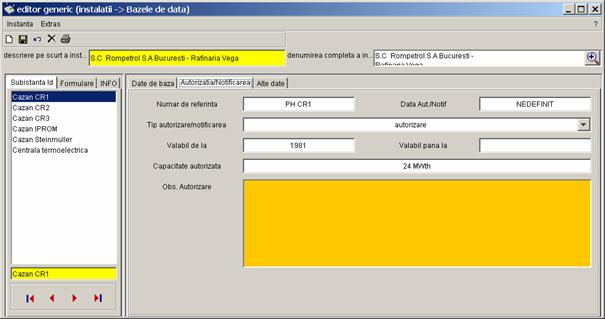

Caseta Autorizatie/Notificare |
In caseta - Autorizatie/Notificare sunt stocate datele de baza ale autorizatiei resp. ale unei notificari (de exemplu instalatia LCP) (Imaginea 23 |
|
Imaginea : Caseta de inscriere pentru Instalatii Date de baza/Autorizatie/Notificare |
||
|
|
|
Numar de referinta |
Numarul de referinta al autorizatiei resp. al notificarii |
PH CR1 |
Data Autor./Notif. |
Data autorizatiei resp. notificarii |
|
Tip Autor./Notif. |
Lista Tipului de autorizatie sau notificare |
Autorizatie |
Valabil de la |
Perioada de valabilitate a autorizatiei resp. notificarii |
|
Valabil pana la |
Perioada de valabilitate a autorizatiei resp. noficarii |
|
Capacitatea autorizata |
Capacitatea instalatiei stabilita in autorizatie |
24 MWth |
Observatii autorizatie |
Camp pentru diferite observatii referitoare la autorizatie (text nelimitat) |
|
Colectarea datelor |
||
Caseta Alte date |
In caseta Alte Date sunt stocate informatiile Directivelor UE respective si cele referitoare la situatia apei uzate si a deseurilor (Imaginea 24 |
|
Imaginea : Caseta de inscriere pentru Instalatii Date de baza/Alte date |
||
|
|
|
Directiva IPPC? |
Int 12412o144m ra instalatia sub incidenta Directivei IPPC? DA / NU / - |
da |
Instalatia IPPC ^ |
Indicatorul catre Instalatia IPPC din Registrul IPPC Registrul IPPC Instalatia IPPC |
S.C Rompetrol S.A Bucuresti - Rafinaria Vega |
Colectarea datelor |
||
Directiva LCP? |
Int 12412o144m ra instalatia sub incidenta Directivei LCP? DA / NU / - |
da |
Insatalatia LCP ^ |
Indicatorul catre instalatia LCP in Registrul LCP Registrul LCP Instalatii LCP |
S.C Rompetrol, Rafinaria Vega - Centrala termolectrica |
Directiva SEVESO-II? |
Apartine instalatia de un obiectiv SEVESO-II? DA / NU / - |
da |
Obiectiv^ |
Indicator catre Obiectiv SEVESO-II in Regisrul SEVESO-II Registrul SEVESO-II Obiective SEVESO-II |
S.C Rompetrol S.A Bucuresti - Rafinaria Vega |
Directiva COV? |
Int 12412o144m ra instalatia sub incidenta Directivei COV? DA / NU / - |
Nu |
Instalatia COV ^ |
Indicator catre instalatia COV in Resitrul COV Registrul COV Instalatii COV |
Nedefinit |
Informatii referitoare la apa uzata |
Exista informatii referitoare la apa uzata? DA / NU / - |
da |
Informatii referitoare la deseuri |
Exista informatii referitoare la deseuri? DA / NU / - |
da |
Obs. Apa uzata |
Camp pentru diverse observatii ref. la situatia apei uzate (Text nelimitat) |
Apa uzata este evacuata catre un canal industrial si . |
Observ. Deseuri |
Camp pentru diverse observatii ref. la situtatia deseurior (Textl nelimitat) |
Cenusa rezultata dupa curatarea cazanului . |
exportul, importul si tiparirea datelor |
|
Tiparire HTML in browser Int 12412o144m ernet (HTML-Format)XLS (Excel) - Tiparire intr-un tabel MS-Excel Tiparirea campurilor necompletate - Tiparire completa a intregii structuri chiar si fara continutul fisierelor Numele fisierului - Fisier tinta pentru tiparire |
Exportul, Importul si Tiparirea Datelor |
|

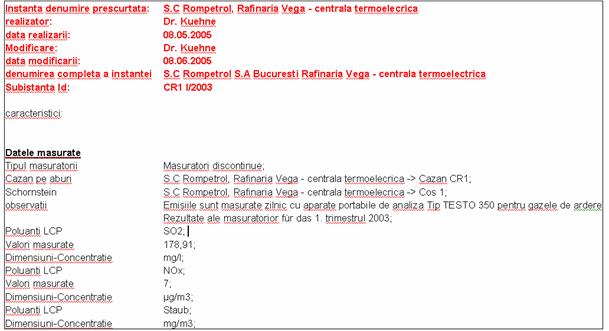

Un exemplu pentru tiparirea unui set de date este aratat in Imaginea 27 |
|
Imaginea : Exemplu pentru tiparirea in MS-Excel |
Imaginea 1: Constructia si structura generala a Registrului LCPImaginea 2: Constructia si structura aplicatiei pentru baza de date Imaginea 3: Vizualizarea Explorer-ului cu structura ramificata si afisajul seturilor de date Imaginea 4: Constructia Editorului Generic Imaginea 5: Schema a complexului de instalatii cu o instalatie LCP Imaginea 6: Crearea unei instante noi (a unui set de date inserat) Imaginea 7: Explorer cu o introducere noua de date (instanta) Imaginea 8: Caseta de introducere necompletata instalatii LCP datele instalatiei/datele instalatiilor Imaginea 9: Caseta completata Instalatii LCP Datele instalatiei/ Datele instalatiilor Imaginea 10: Caseta necompletata Instalatii LCP Datele Instalatiei/Datele instalatiilor Imaginea 11: Caseta completata Instalatii LCP-Anlagen Datele instalatiei/date tehnice Imaginea 12: Caseta Instalatiile LCP Datele instalatiei / Datele autorizatiei Imaginea 13: Caseta completata instalatii LCP datele instalatiei/alte date Imaginea 14: Caseta Instalatii LCP Cazane cu aburi/ Date tehnice Imaginea 15: Caseta Instalatiile LCP Cazan cu aburi/ Datele autorizatiei Imaginea 16: Caseta de inscriere pentru instalatiile LCP cosuri/date initiale Imaginea 17: Caseta de inscriere pentru Instalatiile LCP Emisii anuale / Datele emisiilor Imaginea 18: Caseta de inscriere pentru Instalatiile LCP masuratorile emisiilor/ datele masurate Imaginea 19: Caseta de inscriere necompletata pentru Operatori Date de baza/ Date de baza Imaginea 20: Caseta de inscriere completata pentru Operator Date de baza/Date de baza Imaginea 21: Caseta de inscriere pentru operator date de baza/persoana de contact Imaginea 22: Caseta de inscriere pentru Instalatii Date de baza/Date de baza Imaginea 23: Caseta de inscriere pentru Instalatii Date de baza/Autorizatie/Notificare Imaginea 24: Caseta de inscriere pentru Instalatii Date de baza/Alte date Imaginea 25: Tabelul Excel al exportului din Instalatiile LCP Imaginea 26: Imagine XML a Export-ului din instalatiile LCP Imaginea 27: Exemplu pentru tiparirea in MS-Excel Document InfoAccesari: 3592 Apreciat: Comenteaza documentul:Nu esti inregistratTrebuie sa fii utilizator inregistrat pentru a putea comenta Creaza cont nou A fost util?Daca documentul a fost util si crezi ca meritasa adaugi un link catre el la tine in site in pagina web a site-ului tau.
Copyright © Contact (SCRIGROUP Int. 2024 ) |
