Manualul utilizatorului - Registrul SEVESO-II

tehnica mecanica





Stuttgart, Karlsruhe, Dr. Christian Kuehne

Bucharest Ministry of Environmental Protection of Baden-Wuerttemberg

June 2005 Sabine Grimm

Transpunerea se face printr-o aplicatie unica si integrata de baza de date, care sa inglobeze toate cele trei registre, (si in cazul extinderii si altele) sub interfata unitara.


Acest manual descrie pentru utilizator acea parte a software-ului pentru baza de date care se refera la Registrul pentru obiective de tip SEVESO-II - pe scurt Registrul SEVESO-II- conform "DIRECTIVEI 96/82/CE A CONSILIULUI din 9 Decembrie 1996 privind controlul accidentelor majore care implica substante periculoase" si a "DIRECTIVEI 2003/105/CE A PARLAMENTULUI EUROPEAN SI A CONSILIULUI din 16 Decembrie 2003 pentru modificarea Directivei 96/82/CE a Consiliului privind controlul accidentelor majore care implica substante periculoase".




Indicii generale





Introducere





Indicii referitoare la Registrul Seveso-II




Aplicatia bazei de date pentru Registrul Seveso-II este realizata si operata cu ajutorul instrumentarului RISA-GEN pentru baze de date. Detaliile generale ale software-ului RISA-GEN sunt descrise in manualele referitoare la RISA-GEN. Conditiile hardware si software pentru operarea RISA-GEN sunt descrise in documentul "Introducere in utilizare" (manualul software).


Software-ul RISA-GEN pentru baza de date a Registrului - Seveso-II sprijina inventarierea electronica a datelor pentru obiectivele Seveso-II.





Introducere



Software-ul bazei de date cuprinde urmatoarele functii::

Operator

Instalatii

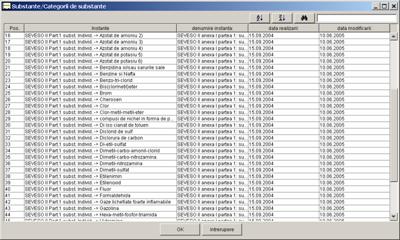

Substante/Categorii de substante

o        Substante individuale SEVESO-II

o        Categorii de substante SEVSEO-II

o        Substante SEVESO-II nenominalizate




Modul de functionare a soft-ului RISA-GEN pentru baze de date

Constructia si functionarea Explorer-ului


Explorer-ul este o interfata a utilizatorului pentru a stoca si administra seturi de date Imaginea 3

El este impartit in doua domenii. In domeniul stang este o structura ramificata cu obiecte prezentate ierarhic. In domeniul drept al Explorer-ului sunt afisate seturile de date.


Structura ramificata cu obiecte









Modul de functionare a software-ului RISA-GEN pentru baze de date



Structura ramificata a obiectelor 1 reflecta constructia intregii baze de date. In functie de drepturile utilizatorului sunt vizibile sau modific 545x238f abile doar parti din aceasta.





Daca in structura ramificata este marcat un prototip ca de exemplu substante individuale SEVESO-II, atunci seturile de date corespunzatoare se vor afisa in fereastra dreapta.






Crearea de instante noi (randuri noi de date la nivelul obiectelor / inregistrarea unui subobiect)




Modul de functionare a software-ului RISA-GEN pentru baze de date


Deschiderea unei instante

Generarea unei noi instante

Copierea unei instante

Redenumirea unei instante

Stergerea unei instante

Stergerea extinsa a unei instante

Export = Exportul seturilor de date

Export extins= Exportul datelor si structurii

Import = Importul seturilor de date externe

Cos de reciclare

Cos de reciclare pentru subinstante

Inchiderea Explorer-ului




Modul de functionare a software-ului RISA-GEN pentru baze de date

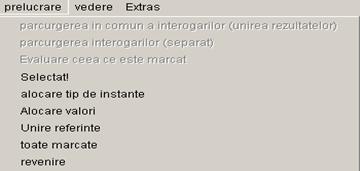

Meniu Prelucrare










Evaluarea seturilor de date marcate

Deschiderea unei ferestre de selectare

Alocarea unei valori tuturor seturilor de date

Imbinarea referintelor

Marcarea tuturor seturilor de date

Revenire = se revoca marcarea






Meniu Vizualizare




Actualizarea unei instante

Actualizarea filtrului (inactiv)

Selectarea coloanelor pentru afisarea datelor 2




Meniu Extra




Imaginea de ansamblu a informatiilor

Verificarea datelor (inactiv)

Realizarea relatiilor

Exportarea codificata a datelor




Meniu ?



Ajutor

Bara simbolurilor pentru seturile de date


Bara simbolurilor pentru seturile de date se afla in partea superioara de mijloc dreapta a Explorer-ului.


Administrare



Instante Vizulizarea datelor




Semnificatia fiecarui simbol va fi afisata in campuri de comentarii (se va tine mouse-ul pe simbol aprox. 3 secunde).





Bara simbolurilor Administrare



Cautare instanta (randuri de date) - Prin actionarea mouse-ului (clic) va fi afisat, pe simbolul binoclu, setul de date gasit primul




Modul de functionare a software-ului RISA-GEN pentru baze de date

Instante Vizualizare date






Modul de functionare a software-ului RISA-GEN pentru baze de date

Constructia si modul de functionare a Editorului Generic

Editorul Generic este o interfata pentru utilizator pentru introducerea datelor. Editorul Generic este structurat in doua domenii (Imaginea 4

In domeniul din dreapta editorului vor fi introduse datele.

Ansamblul datelor inregistrate











Modul de functionare a software-ului RISA-GEN pentru baze de date

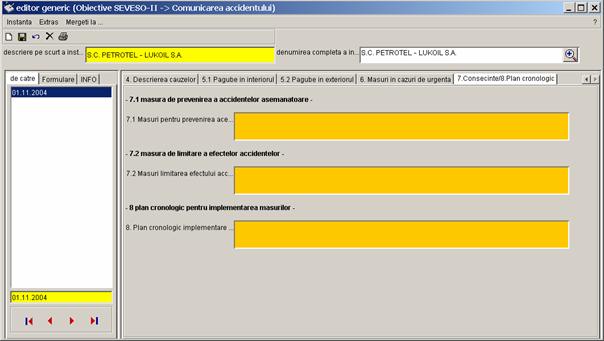

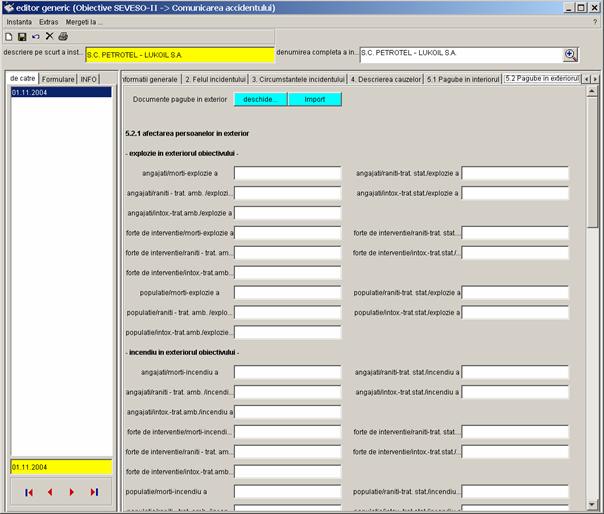

La selectarea etichetei din se vor afisa inregistrarile (subinstantele) setului respectiv de date (instante). La istoric se va afisa data inregistrarilor iar la stocarea necronologica se va afisa denumirea inregistrailor.






Formular

La selectarea etichetei Formular se vor afisa denumirile prototipului selectat din vizualizarea Explorer-ului. Este astfel posibil un schimb mai rapid intre subtipurile setului de date.

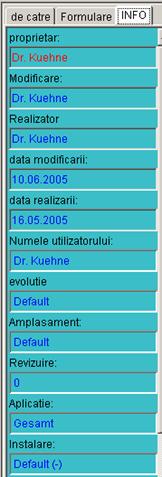

INFO

La selectarea etichetei INFO se vor afisa toate informatiile stocate intern referitoare la setul de date. Acestea vor fi automat stocate si actualizate de catre aplicatia pentru baza de date.




Modul de functionare a software-ului RISA-GEN pentru baze de date


In partea stanga superioara a Editorului Generic se gasesc barele meniului si simbolurilor. Functiile ambelor bare sunt aproape identice. Punctul din meniu Extras de obicei nu este utilizat pentru Registrul SEVESO-II.


Instanta

Inregistrare noua (perioada sau subinstanta)

Stergerea inregistrarii

Stocare inregistrare (Trimiterea datelor in baza de date)

Reincarcare noua a datelor (toate modificarile efectuate dupa ultima stocare se pierd)

Inchidere Editor Generic






In mod normal se pot introduce datele dorite in campurile de date. In functie de tipul campului de date, sunt permise partial doar anumite inregistrari (de ex. data, numere intregi s.a.m.d.). Deseori, tipul se recunoaste deja de la denumirea campului ; daca nu, campurile si tipurile lor de date sunt descrise detaliat in anexa acestui manual.

Campurile marcate cu portocaliu sunt campuri de comentarii, in care se pot introduce texte lungi, practic nelimitate.


Prin mentinerea indicatorului mouse-ului pe denumirea campului, apare pentru cateva secunde denumirea detaliata a campului.






Modul de functionare a software-ului RISA-GEN pentru baze de date

Pe langa campurile de date uzuale, exista o multime de campuri cu posibilitatea de selectie a inregistrarilor. Lista se deschide prin actionarea mouse-ului (clic)

Se poate diferentia aici intre campuri de liste si campuri indicatoare. In ambele cazuri se deschide prin actionarea mouse-lui pe o lista de selectare.

Prin simbolul din coltul drept superior se ajunge din a doua caseta direct in caseta campului indicator.




colectarea datelor

Structurarea obiectivelor de tip SEVESO-II pentru colectarea datelor



Pentru a colecta datele obiectivelor de tip SEVESO-II in Registrul SEVESO-II, este necesar ca obioectivele sa fie structurate dupa uo procedura unitara. Pentru prezentarea modului de procedare se alege un exemplu relativ complex pentru a prezenta detaliat posibilitatile colectarii de date.



Observatii




S.C. PETROTEL - LUKOIL S.A.


APM PRAHOVA


DA


DA




DA -Noiembrie 2004 (actualizat)


Seful Sectiei Protectia mediului; Seful Sectiei Siguranta tehnica


Dumitru Beatrice; Rujoiu Mihai


0244-544151/512285 int 3068;3304




[email protected]


Ploiesti, Str. Mihai Bravu, Nr. 235, Jud. Prahova




Ploiesti, Jud. Prahova


Zona industriala Teleajen - zona estica a orasului




Mihai Bravu Str. Nr. 235


Cutie postala Nr. 11, Mihai Bravu Str., Ploiesti


Nr 8


260 longitudine Est


44055' latitudine Nord


Da


Nu







Colectarea datelor


Observatii


Vecinatate:

In Est: UZTEL (in vecinatatea imediata) S.C. Matizol S.A., Teleajen Lyzeum la cca 1 km departare; Sat Moara Noua la cca. ca. 5 Km

In Sud: UBEMAR; Blue Bird (in vecinatatea imediata); statie de depozitare si pompare a PETROTRANS la cca. 0.5 km, Satul Corlatesti la cca. 5 km

In Sud-Vest: Parcul industrial Dacia (in vecinatatea imediata); artierul Mihai Bravu si Cartierul Dambu a orasului Ploiesti, la cca. 2 km;

In Nord: teren arabil; localitatea Bucov la cca. 3 km

In Nord-Vest: Cartierul Bereasca in orasul Ploiesti la cca. 1,5-2 km




Da


Raportul de securitate a fost inaintat la 24.09.2004 la Agentia de Mediu si la Inspectoratul Protectiei Civile Prahova.


Da


03.08.2004- neactualizat


Datele se gasesc la Inspectoratul Protectiei Civile Prahova.






Este elaborat de catre Inspectoratul Protectiei Civile Prahova








Semestrial pe fiecare loc de munca, conform unui grafic


Se desfasoara conform procedurilor specifice


In curs de elaborare






Garda de Mediu - Comisariatul Judetean Prahova - 9 - 11.06.2004






Colectarea datelor


Observatii




Tabela Anexa 1


Tabela Anexa 1


Tabela Anexa 1


26'00 Est


44'55' Nord




Istoric


observatii




DA






DA
















Datele se gasesc la Inspectoratul pentru Protectia Civila din Prahova














Colectarea datelor


Observatii






Tabela Anexa 2


Tabela Anexa 2


Tabela Anexa 2


Tabela Anexa 2


Tabela Anexa 2


Tabela Anexa 2


Tabela Anexa 2


Tabela Anexa 2


Tabela Anexa 2


Tabela Anexa 2


Tabela Anexa 2






Prag 1=1,24944; Prag 2= 0,312146


Prag 1=105,8035538; Prag 2=21,40702138




Colectarea datelor

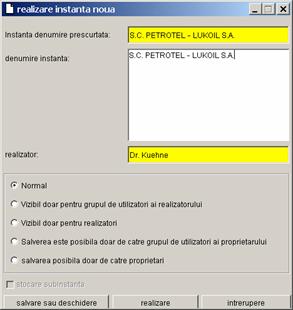

Crearea unui set de date al unui obiectiv SEVESO-II in Registrul SEVESO-II



Denumirea instanei puteti introduce o descriere detaliata. Ambele inserari vor fi afisate in vizualizarea Explorer-ului si in imaginea casetelor din editorul generic.


Campurile marcate cu galben sunt campuri obligatorii si TREBUIE sa contina o inregistrare valabila. Doar apoi poate fi stocata.




Colectarea datelor


Cu butonul Genereaza se genereaza instanta si subinstanta fara alte introduceri de date.









In urmatoarea fereastara de selectare puteti selecta subtipul in care doriti sa introduceti mai intai date. In registrul SEVESO-II, corespunzator structurii, stau la dispozitie urmatoarele subtipuri:

Datele sunt valabile pentru perioada de timp de pana la urmatoarea introducere de date. Deoarece toate introducerile de date vor fi stocate, rezulta o ordine cronologica neintrerupta a tuturor datelor pentru fiecare instanta (Obiectiv SEVESO-II).




Colectarea datelor

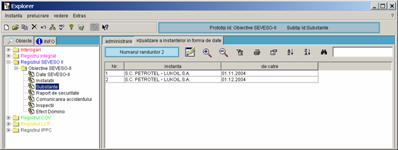

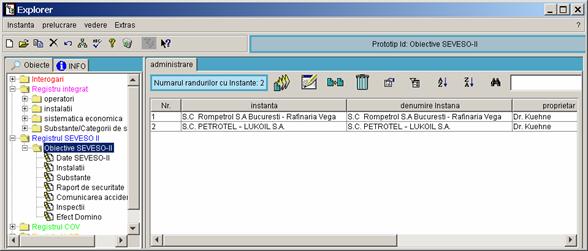

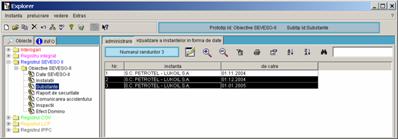

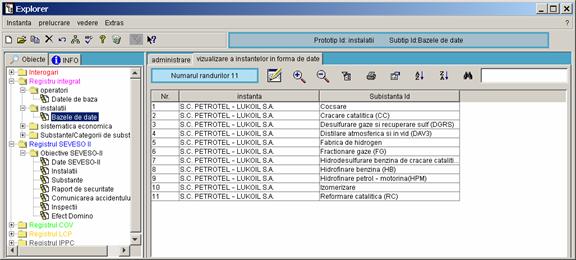

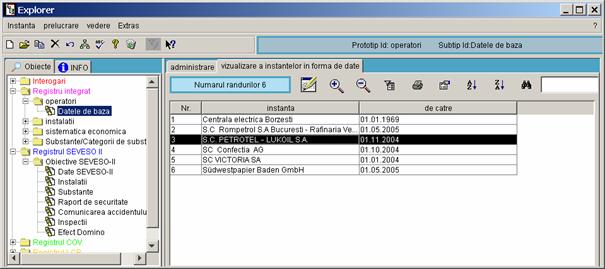

Imaginea : Explorer cu o inregistrare noua de date (instanta)



Deschiderea casetei de inregistrare:

Marcati in structura ramificata a Explorer-ului Date SEVESO-II si actionati, prin dublu clic, partea dreapta pe inregistrarea S.C. PETROTEL-LUKOIL S.A-01.11.2004.




Colectarea datelor



Caseta de inregistrare contine trei etichete

Date de baza,

Adresa/Zona,

Risc major,

astfel incat sa se poata schimba intre diferitele formulare.

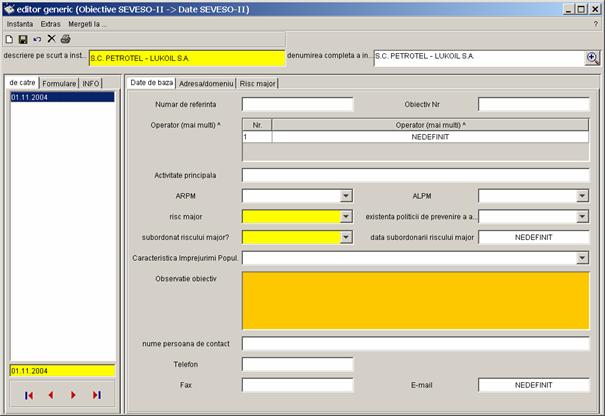

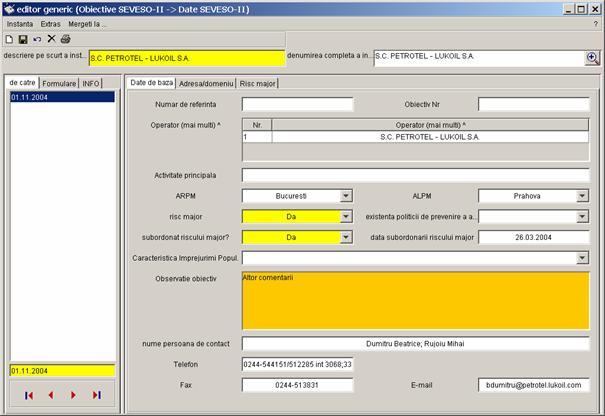

Imaginea : Caseta de introducere necompletata Obiective SEVESO-II Date SEVESO-II/Date de baza




Colectarea datelor




In caseta Date de baza sunt stocate datele de baza ale obiectivului SEVESO-II.


Cod de referinta

Cod referinta


Obiectiv nr. id.

Numar de identificare al obiectivului SEVESO-II.


Operatori (mai multi)^





Tabelul Operatori (mai multi)^ contine indicatorii catre seturi de date ale datelor operatorilor din Registrul Integrat Informatiile stocate acolo sunt legate cu datele de aici. Astfel datele operatorilor exista doar o data in Registrul Integrat si stau la dispozitia si a altor registre (de exemplu Registrul IPPC).



La fel ca in cazul listelor de selectare, si la indicatoare printr-o accesare (clic) a butonului drept de mouse se poate viziona, sorta si cauta o inregistrare.

Intrucat in Registrul Integrat la crearea initiala nu se pot inca regasi inregistrarile pentru nici un operator, trebuie fie


Sa creati un set de date direct prin indicator


sau


Sa treceti in Registrul Integrat si sa creati si prelucrati acolo setul de date. (vezi Capitolul 5.3)




Colectarea datelor





Printr-un clic dublu pe continutul campului nedefinit al campului Operator (mai multi)^ se va deschide fereastra alaturata.



Denumire prescurtata instanta

S.C. PETROTEL - LUKOIL S.A.

Denumire instanta

S.C. PETROTEL - LUKOIL S.A.



Indicatorul Operator (mai multi)^ este acum creat si indica spre intrarea in Registrul Integrat.Daca acolo datele sunt introduse sau schimbate, atunci aceste date actuale vor fi accesibile si pentru Registrul SEVESO-II.




Colectarea datelor


Caracteristici Imprejurimi Populatie

Caracteristici ale Imprejurimilor Populatiei


Observatii obiectiv

Camp pentru orice observatii referitoare la obiectiv (lungimea textului este nelimitata)





Colectarea datelor

Nume persoana de contact

Nume persoana/e de contact

Dumitru Beatrice; Rujoiu Mihai

Telefon

0244-544151/512285 int 3068;3304

Fax


E-mail

[email protected]




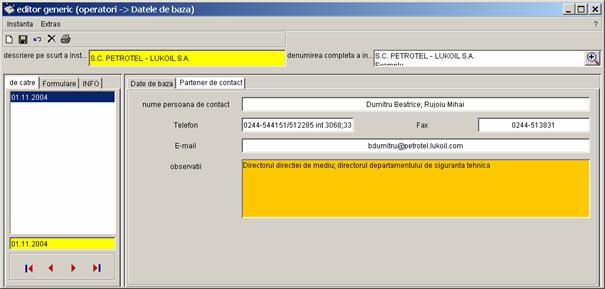

Imaginea : Caseta de inregistrare Obiective SEVESO-II Date SEVESO-II/ Date de baza




Colectarea datelor

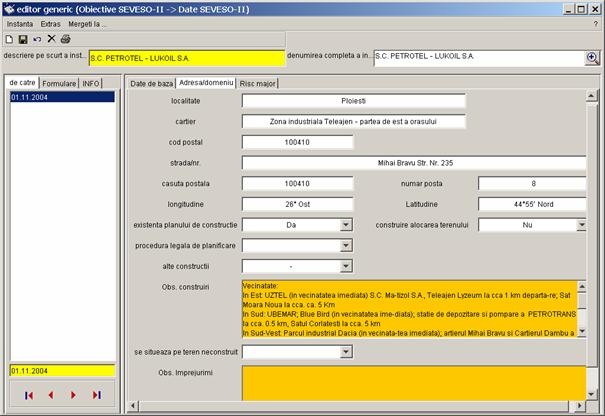

Imaginea : Caseta de inregistrare Obiective SEVESO-II Date SEVESO-II/Adresa/Zona



Campurile vor fi completate conform setului de date dat in exemplu.





Colectarea datelor

Localitate

Ploiesti

Zona a localitatii

Zona industriala Teleajen - Partea estica a orasului

Cod postal


Strada/Nr.

Mihai Bravu Str. Nr. 235

Codul cutiei postale


Nr. cutiei postale


Longitudine

26°00' Est

Latitudine

44°55' Nord

Plan de constructie disponibil?

Da

Alocare teren constructie?

Nu

Alte constructii?


Observatii constructie

Vecinatate:

In Est: UZTEL (in apropierea imediata) S.C. Matizol S.A., ..

Se afla intr-o regiune fara constructii?


Observatii vecinatate





Colectarea datelor

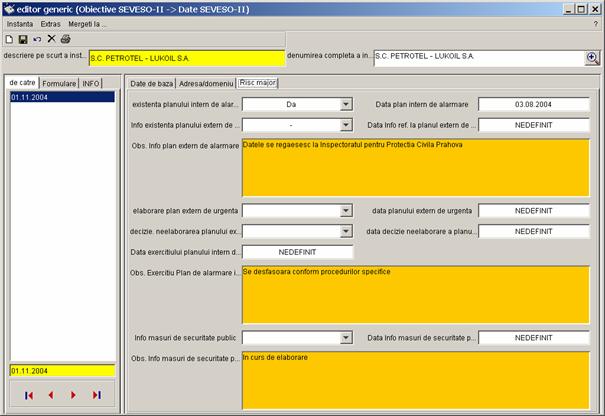

Imaginea Masca de inregistrare Obiective SEVESO-II Date SEVESO-II/Risc major



Campurile vor fi completate conform setului de date dat in exemplu.





Colectarea datelor

Plan intern de alarmare disponibil

Da

Data plan intern de alarmare


Informatii disponibile referitoare la planul extern de alarmare


Observatii Informatii plan extern de alarmare

Nedefinit

Elaborat plan extern pentru situatii de urgenta

Datele se regaesesc la Inspectoratul pentru Protectia Civila Prahova

Data elaborare plan extern pentru situatii de urgenta


Decizie asupra neelaborarii planului de alarmare externa

Nedefinit

Data deciziei asupra neelaborarii planului de alarmare externa


Data planului intern de alarmare referitor la imprejurimi

Nedefinit

Observatii plan intern de alarmare referitor la imprejurimi

Nedefinit

Plan intern de alarmare disponibil

Se desfasoara conform procedurilor specifice




Colectarea datelor

Informatii referitoare la masurile de securitate pentru public


Informatii referitoare la masurile de securitate pentru public

Nedefinit

Observatii Informatii referitoare la masurile de securitate pentru public

In curs de elaborare




Colectarea datelor


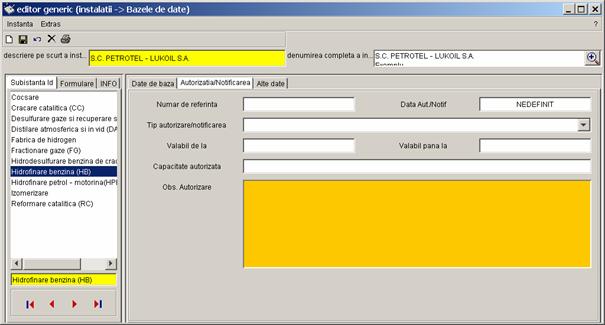

Cocsare) pentru subinstanta se deschide o caseta de inregistrare (Imaginea 11



Deschiderea casetei de inregistrare:

Caseta Datele instalatiei



Campurile Data luarii in exploatare (ind.), Data scoaterii din uz (ind.), Capacitate autorizata (ind.) si Observatii instalatie (ind.) nu se lasa selectate sau modificate. Ele sunt prezentate doar indirect (de aceea si prescurtarea (ind.) dupa denumirea campului), prin pozitionarea indicatorului Datele de baza ale instalatiei^ pe un set de date cu date ale instalatiei din Registrul Integrat. Datele inregistrate acolo in diferitele campuri sunt astfel prezentate aici in caseta. Astfel exista doar o inregistrare a datelor de baza pentru instalatia SEVSO-II in Registrul Integrat, care este accesibil si altor registre (de exemplu Registrul IPPC).





La fel ca in cazul listelor de selectare, si in cazul indicatoarelor prin clic pe tasta dreapta a mouse-ului pe o inregistrare se poate vedea, sorta si selecta un tabel cu toate seturile de date disponibile.






Intrucat in Registrul Integrat la prima colectare nu este inca disponibila nici o inregistrare pentru o instalatie, trebuie fie


sa se creeze un set de date direct din indicator

sau


sa se intre in Registrul Integrat si sa se creeze si prelucreze acolo setul de date (vezi Capitolul








Colectarea datelor

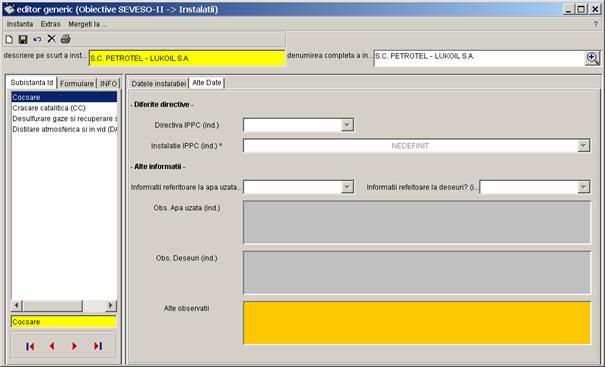

Masca Alte date contine informatii despre Directivele IPPC, referitoare la apele uzate si deseuri.

Caseta este prezentata in Imaginea 12

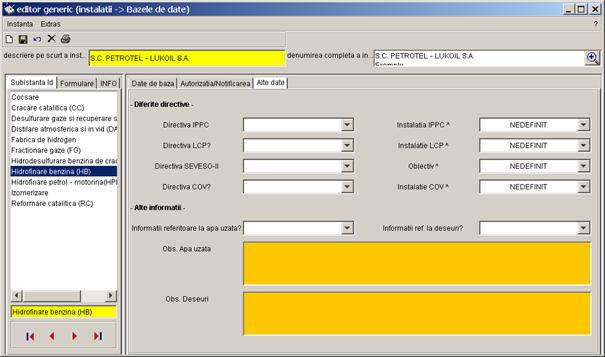

Imaginea : Caseta de inregistrare Obiective SEVESO-II Instalatii/Alte date




Colectarea datelor













Colectarea datelor

Imaginea 13 prezinta caseta de inregistrare pentru Datele SEVESO-II a setului de date selectat. Denumirea prescurtata si extinsa a setului de date este prezentata in partea superioara. In partea stanga se afla pentru selectare subinstantele create (inregistrarea de seturi de date).

Caseta de inregistrare cuprinde trei etichete

Date de baza,

Adresa/Zona,

Risc major,

asa incat sa se poata intra alternativ in diferitele formulare.


Imaginea : Caseta de inregistrare necompletata SEVESO-II Date SEVESO-II/Date de baza

Caseta contine urmatoarele campuri si poate fi completata cu setul de date prezentat ca exemplu.


Substante indiviudale SEVESO-II^

Indicator catre lista substantelor individuale SEVESO-II conform Anexei I partea 1 a Directivei cu cantitati de prag 1 si 2 in Registrul Integrat.

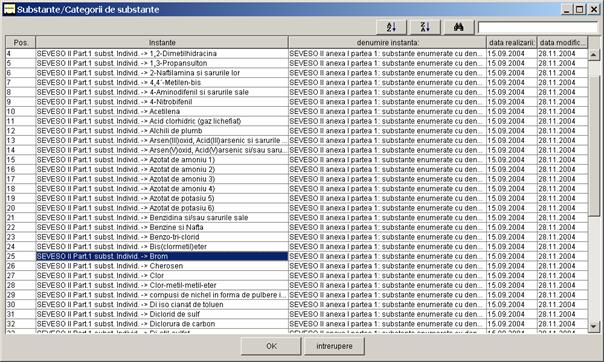

Registrul Integrat Substante/Categorii Substante individuale SEVESO-II

SEVESO II partea 1 Substante individuale -> hidrogen, gaze lichefiate foarte inflamabile, benzina si nafta, alchili de plumb




Colectarea datelor

Cantitati (t)

Precizarea cantitatii in tone



Cantitati de prag 1 (t) (ind.) Substante individuale

Cantitatea de prag 1 in tone pentru substanta individuala aleasa (se poate vizualiza doar ca inregistrare in Registrul Integrat Substante/Categorii Substante individuale SEVESO-II



Cantitati de prag 2 (t) (ind.) Substante individuale

Cantitatea de prag 2 in tone pentru substanta individuala aleasa (se poate vizualiza doar ca inregistrare in Registrul Integrat Substante/Categorii Substante individuale SEVESO-II



Coeficient-Cantitate/Prag1

Coeficient rezultat din cantitate raportata la cantitatea prag 1

Formula - va fi calculata automat



Coeficient-Cantitate/Prag2

Coeficient rezultat din cantitate raportata la cantitatea prag 2

Formula - va fi calculata automat



Suma coef. cant. prag1

Suma coeficientilor din raportarea cantitatilor la cantitatea prag 1


Suma coef. cant. prag2

Suma coeficientilor din raportarea cantitatilor la cantitatea prag 2



Observatii substante





Colectarea datelor

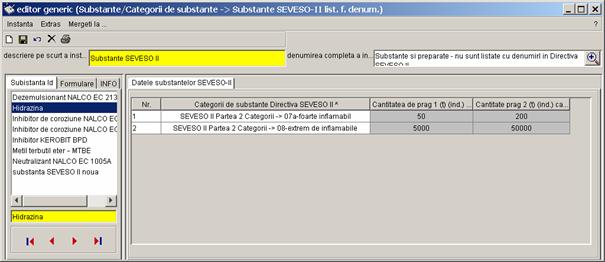

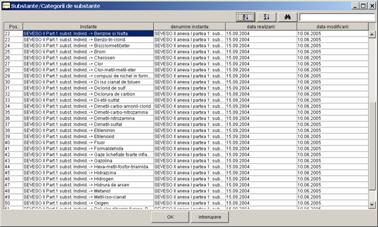

Caseta Categorii substante SEVESO-II

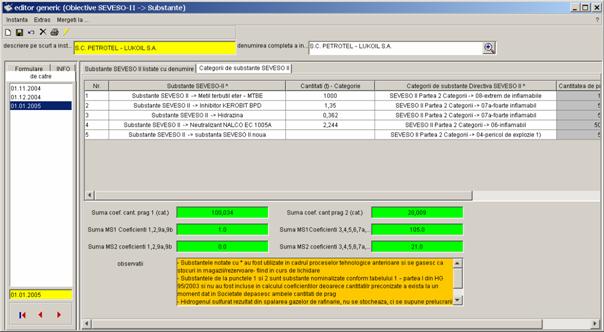

Imaginea : Caseta de inregistrare Obiective SEVESO-II Substante/Categorii subst. SEVESO-II

Caseta contine urmatoarele campuri si poate fi completata cu setul de date prezentat ca exemplu.


Substante SEVESO-II^

Indicatorul catre o lista de substante in Registrul Integrat, in care sunt stocate substantele grupate in categorii de substante.

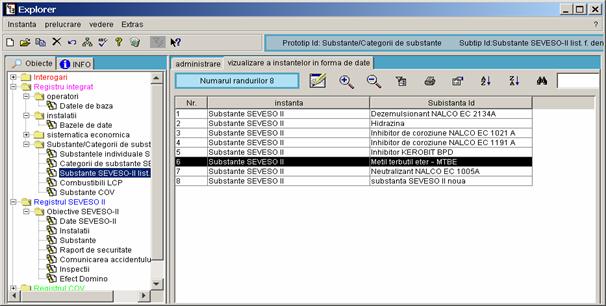

Registrul Integrat Substante/Categorii subst. Substanante nenominalizate SEVESO-II

Substante SEVESO II ->

Mertil terbutil eter - MTBE

Inhibitor KEROBIT BPD


rezultat din cantitate raportata la cantitatea prag 2

Formula - va fi calculata automat



Suma coef. Cantitate prag 1(Cat.)

Suma coeficientilor din raportarea cantitatii la cantitatea prag 1


Suma coef. Cantitate prag 2(Cat.)

Suma coeficientilor din raportarea cantitatii la cantitatea prag 2






Colectarea datelor

Suma cant. prag 1 coeficienti 1,2,9a,9b


Suma cant. prag 1 coeficienti 3,4,5,6,7a,7b,8


Suma cant. prag 2 coeficienti 1,2,9a,9b


Suma cant. prag 2 coeficienti 3,4,5,6,7a,7b,8


Observatii

- Substantele notate cu * au fost utilizate in cadrul proceselor tehnologice anterioare ..




Prin clic pe tasta dreapta a mouse-ului pe inregistrarea unui indicator (Substante SEVESO-II^) se va deschide un tabel cu toate inregistrarile, in cadrul caruia se poate cauta si selecta.






Colectarea datelor









Caseta Raport de securitate


Colectare date referitor Notificare accidente

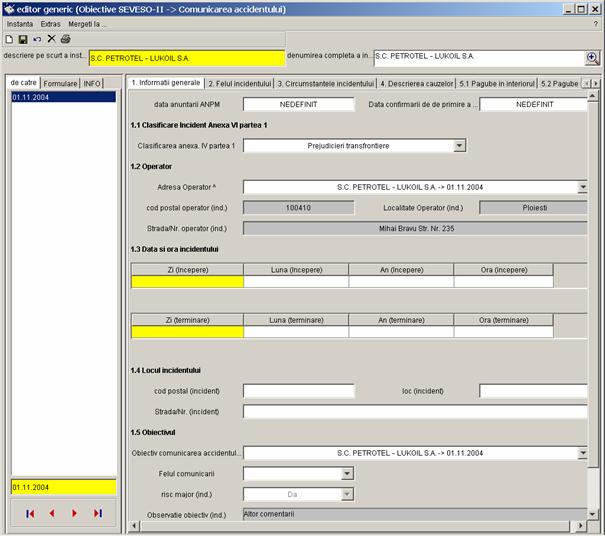

Imaginea : Caseta de inregistrare Obiective SEVESO-II Notificare accidente/ 1. Date generale




Colectarea datelor

Caseta contine urmatoarele campuri si poate fi completata cu setul de date prezentat ca exemplu.


Data notificare ANPM

Nedefinit

Data confirmarii primirii notificarii ANPM

Nedefinit

Clasificare conform Anexa VI partea 1

2. Pagube umane sau materiale

Adresa operator^

Indicator catre datele de baza ale operatorului cu adresa in Registrul Integrat

Registrul Integrat Operator Date de baza

S.C. PETROTEL - LUKOIL S.A. -> 01.11.2004

Inregistrarea de date sa fie deja facuta, altfel culegerea datelor este descrisa amanuntit in Capitolul





Cod postal operator (ind.)

Codul postal al operatorului (se poate vizualiza doar ca inregistrare Registrul Integrat Operator Date de baza

Dupa inregistrarea datelor in Registrul Integrat Operator Date de baza este completat automat

Localitate operator (ind.)

Localitatea din adresa operatorului (se poate vizualiza doar ca inregistrare Registrul Integrat Operator Date de baza

Dupa inregistrarea datelor in Registrul Integrat Operator Date de baza este completat automat

Strada/nr. operator (ind.)

Strada/nr. Din adresa operatorului (se poate vizualiza doar ca inregistrare Registrul Integrat Operator Date de baza

Dupa inregistrarea datelor in Registrul Integrat Operator Date de baza este completat automat




Colectarea datelor


Ziua (inceput)


Luna (inceput)


An (inceput)


Ora (inceput)


Ziua (incheiere)


Luna (incheiere)


An (incheiere)


Ora (incheiere)





Cod postal(incident)


Localitatea incidetului


Strada/nr. a incidentului

Strada/nr. a incidentului





Colectarea datelor

Obiectiv notificare accident ^

Indicator catre datele de baza ale obiectivului afectat, pentru a selecta date referitoare la notificari de acolo

Registrul SEVESO-II Obiective SEVESO-II Date SEVESO-II

S.C. PETROTEL - LUKOIL S.A. -> 01.11.2004


Modul notificarii


Risc major (ind.)

Dupa inregistrarea datelor in Registrul SEVESO-II Obiective SEVESO-II Date SEVESO-II este completat automat

Observatii obiectiv (ind.)

Dupa inregistrarea datelor in Registrul SEVESO-II Obiective SEVESO-II Date SEVESO-II este completat automat




Colectarea datelor

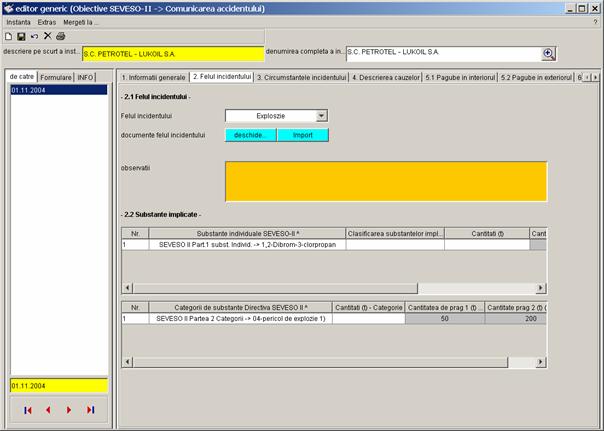

Imaginea : Caseta de inregistrare Obiective SEVESO-II Notificare accidente/ 2. Tipul incidentului

Caseta contine urmatoarele campuri si poate fi completata cu setul de date prezentat ca exemplu.


Tipul incidetului


Explozie




Colectarea datelor

Document tip incident







Prin intermediul elementelor BLOB se pot incorpora si stoca documente/fisiere oarecare in casetele corespondente. Acestea pot fi a atat documente ale operatorului cat si fotografii de la incident.




Colectarea datelor

Observatii

Camp pentru orice alte observatii referitoare la tipul incidentului (lungime text nelimitata)






Tabelele sunt relativ lungi datorita multitudinii de campuri. De aceea trebuie ca sectiunile vizibile ale tabelului sa fie ajustate dupa caz de la margini sau prin latimea colanelor.




Colectarea datelor

Substante individuale SEVESO-II^

Indicator catre lista de substante individuale SEVESO-II a Anexei I partea 1 a Directivei cu cantitati de prag 1 si 2 in Registrul Integrat

Registerul Integat Substante/Categorii subst. Substante indiv. SEVESO-II

SEVESO II partea 1 Substante indiv. -> benzina si nafta


Clasificare substante implicate

Lista clasificarii substantelor implicate (Lista)

(c) produs final

Cantitati (t)

Precizarea cantitatii in tone substanta


Cantitate prag 1 (t) (ind.) substante indiv.

Cantitate prag 1 in tone pentru substanta individuala aleasa (se poate vizualiza doar ca inregistrare in Registrul Integrat Substanta/ Categorii subst. Substante indiv. SEVESO-II


Cantitate prag 2 (t) (ind.) substante indiv.

Cantitate prag 2 in tone pentru substanta individuala aleasa (se poate vizualiza doar ca inregistrare in Registrul Integrat Substanta/ Categorii subst. Substante indiv. SEVESO-II





Colectarea datelor

Categorii subst. SEVESO-II^

Indicator catre Categorii subst SEVESO-II din Anexa I partea 2 a Directivei cu cantitati de prag 1 si 2 in Registrul Integrat

Registrul Integrat Substanta/ Categorii subst. Categ. subst. SEVESO-II

SEVESO II partea 2 Categorii -> 04-Pericol de explozie 1)

Cantitati (t) - Categorii

Precizarea cantitatii in tone substanta


Cantiate prag 1 (t) (ind.) Categorie subst.

Cantit. prag 1 in tone pt. categoria de subst. aleasa (se poate vizualiza doar ca intregistrare in Registrul Integrat Substanta/Categorii subst. Categ. subst.SEVESO-II


Cantiate prag 2 (t) (ind.) Categorie subst.

Cantit. prag 2 in tone pt. categoria de subst. aleasa (se poate vizualiza doar ca intregistrare in Registrul Integrat Substanta/Categorii subst. Categ. subst. SEVESO-II





Prin clic cu tasta dreapta a mouse-ului pe o inregistrare dintr-un indicator (Substante indiv. SEVESO-II^ sau Categorii subst. SEVESO-II^) se va deschide un tabel cu toate inregistrarile din lista , in care se poate sorta si cauta.






Colectarea datelor


Imaginea : Caseta de inregistrare Obiective SEVESO-II Notificare accidente/ 3. Circumstantele incidentului




Colectarea datelor

Caseta contine urmatoarele campuri.

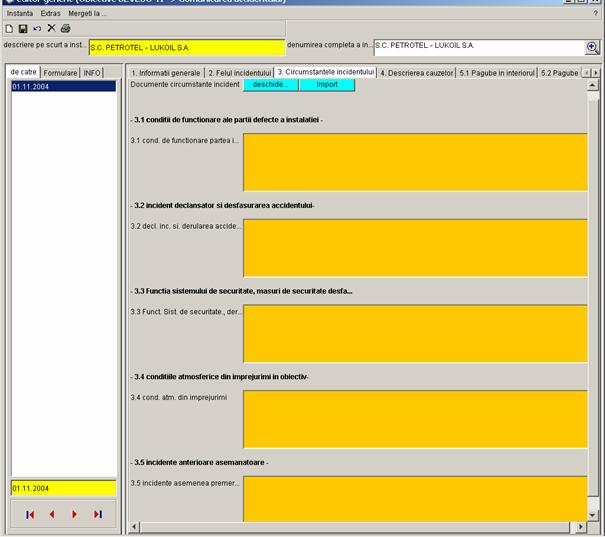

Document circumstante incident

3.1 Cond. functionare parte instal. avariata

Camp pentru orice alte observatii referitor la conditiile de exploatre a partii de instalatie avariate


3.2 Incident declansator si derulare accident

Camp pentru orice alte observatii referitor la incidentul declansator si derularea accidentului


3.3 Funct. sistem de sec., masuri de sec.

Camp pentru orice alte observatii referitor la functionarea sistemului de securitate si pentru masuri de securitate


3.4 Conditii mediu si atmosferice

Camp pentru orice alte observatii referitoare la conditiile din mediu si atmosferice


3.5 Incidente derulate similar in cadrul obiectivului

Camp pentru orice alte observatii referitoare la alte incidente desfasurate similar in cadrul obiectivului





Colectarea datelor


Imaginea : Caseta de inregistrare Obiective SEVESO-II Notificare accidente/ 4. Descrierea cauzelor

Caseta contine urmatoarele campuri.


Document descrierea cauzelor




Colectarea datelor

Descrierea cauzelor

Lista pentru descrierea cauzelor


Observatii cauze

Camp pentru orice alte observatii referitoare la cauzele incidentului


Clasificare cauze

Lista pentru clasificarea cauzelor


Observatii clasificare

Camp pentru orice alte observatii referitoare la clasificarea cauzelor





Colectarea datelor


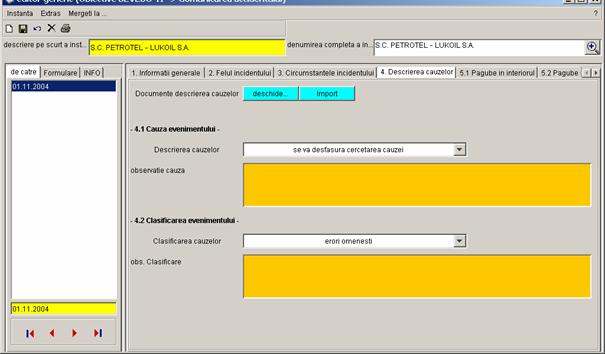

Imaginea : Partea superioara a casetei de inregistrare Obiective SEVESO-II Notificare accidente/ 5.1 Pagube interne




Colectarea datelor

Caseta contine urmatoarele campuri.


Document pagube interne

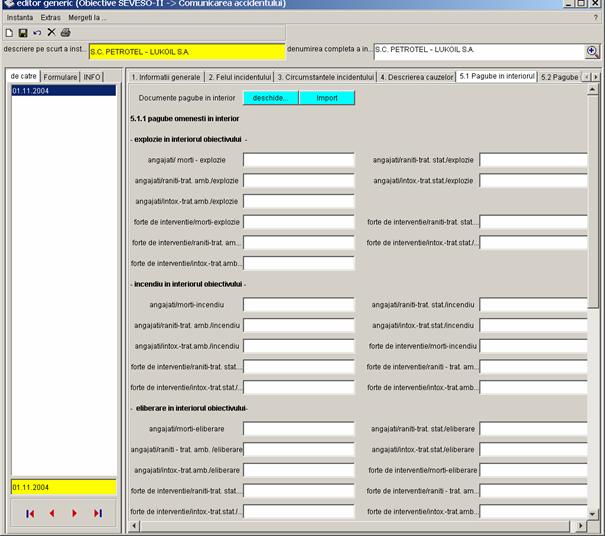

- 5.1.1 Pagube umane interne-






















Imaginea : Partea superioara a casetei de inregistrare Obiective SEVESO-II- Notificare accidente/ 5.2 Pagube externe




Colectarea datelor

Caseta contine urmatoarele campuri.


Document pagube externe





- 5.2.1 Pagube umane externe -

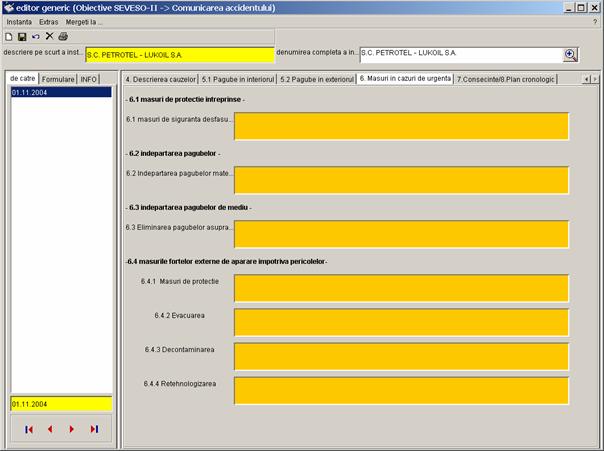

Imaginea : Caseta de inregistrare Obiective SEVESO-II Notificare accidente/ 6. Masuri de urgenta




Colectarea datelor

Caseta contine urmatoarele campuri.


6.1 Masuri de protectie adoptate

Descrierea masurilor


6.2 Indepartarea pagubelor materiale

Descrierea masurilor


6.3 Indepartarea pagubelor de mediu

Descrierea masurilor


- 6.4 Masuri ale fortelor externe de indepartare a pericolelor -


6.4.1 Masuri de protectie

Descrierea masurilor


6.4.2 Evacuare

Descrierea masurilor


6.4.3 Decontaminare

Descrierea masurilor


6.4.4 Reabilitare

Descrierea masurilor





Colectarea datelor


Abbildung : Eingabemaske SEVESO-II-Betriebsbereiche Notificare/ 7. Concluzii/8.Zeitplan


Caseta contine urmatoarele campuri.


7.1 Prevederi pentru prevenirea unor accidente similare

Descriere prevederi


7.2 Prevederi pentru limitarea efectelor accidentului

Descriere prevederi


8. Planificare implementare masuri

Descrierea planificarii in timp pentru implementarea masurilor





Colectarea datelor

Caseta Date inspectii

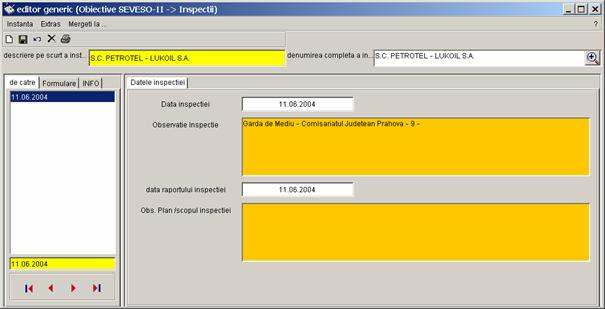

Imaginea : Caseta de inregistrare Obiective SEVESO-II Inspectii/Date inspectii


Caseta contine urmatoarele campuri si poate fi completata cu setul de date prezentat ca exemplu.


Data inspectie


Observatii inspectie

Garda de Mediu - Comisariatul Judetean Prahova - 9 -

Data raport inspectie


Observatii plan /scop inspectie





Colectarea datelor












Colectarea datelor

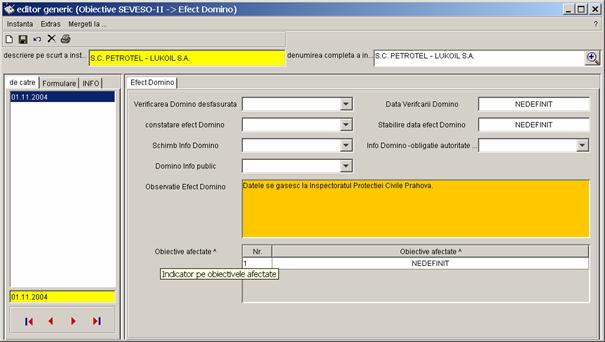

Imaginea : Caseta de inregistrare Obiective SEVESO-II Efect de domino/Efect domino




Colectarea datelor

Caseta contine urmatoarele campuri.


Verificare domino efectuata


Data efectuare verificare domino


Constatare efect domino


Data constatare efect domino


Schimb informatii efect domino


Data obligatie informare autoritati responsabile


Observatii efect domino


Obiective afectate ^






Colectarea datelor

Crearea in Registrul Integrat de seturi de date pentru Registrul SEVESO-II









Colectarea datelor

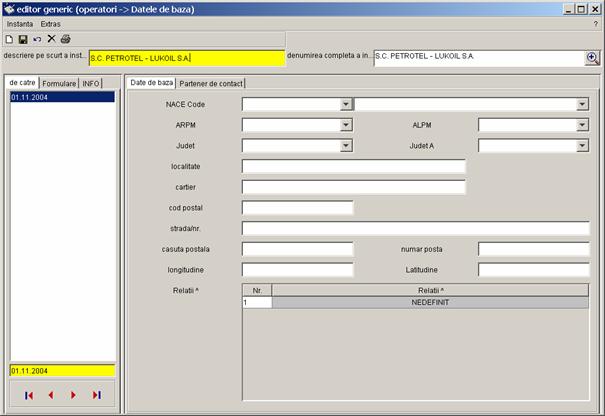

Imaginea : Caseta de inregistrare goala pentru Operatori Date de baza/Date de baza




Colectarea datelor



Cod CAEN

11.00 Extractia hidrocarburilor si servicii anexe






Utilizati aici posibilitatea de a deschide formatul tabelar al listei prin pozitionarea cursorului pe inregistrarea in camp si clic pe tasta dreapta a mouse-ului, pentru a sorta sau cauta printre inregistrari.





ARPM


APM


Sector


Judet

Prahova

Localitate

Ploiesti

Zona localitate

Zona industriala Teleajen - partea estica a orasului

Cod postal


Strada/Nr.

Str.Mihai Bravu, Nr. 235

Cod cutie postala


Cutie postala


Longitudine


Latitudine





Colectarea datelor

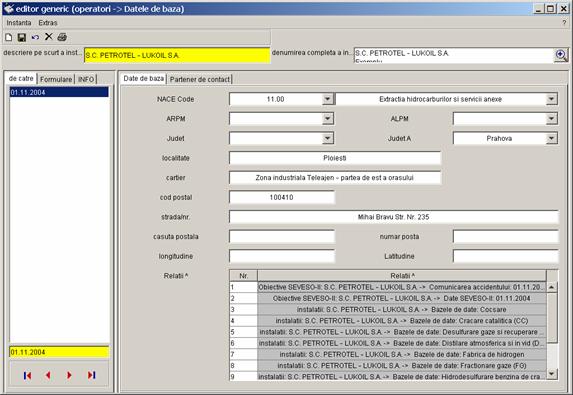

Imaginea : Caseta de inregistrare completata pentru Operator Date de baza/Date de baza




Colectarea datelor


Caseta Persoane de contact



Imaginea : Caseta de inregistrare pentru Operatori Date de baza/Persoane de contact




Nume persoana de contact

Dumitru Beatrice; Rujoiu Mihai

Telefon

0244-544151/512285 int 3068;3304

Fax


E-mail

[email protected]

Observatii

Coordonatorul Departamentului Protectia mediului; Coordonatorul Departamentului Securitate tehnica




Colectarea datelor






Colectarea datelor








Imaginea : Caseta de inregistrare pentru Instalatii Date de baza/Date de baza



Nr. ID instalatie


ARPM


APM





Colectarea datelor

Operator^

Indicator catre operator (Registrul Integrat Operator

S.C. PETROTEL - LUKOIL S.A.

Data luare in exploatare

Data luarii in exploatare a instalatiei

(este prezentata indirect in diferite Registre - vezi Relationari^


Data scoatere din uz

Data scoaterii din uz

(este prezentata indirect in diferite Registre - vezi Relationari^


Observatii

Hidrogenarea benzinei obtinute din procesele de distilare atmosferica si cocsare intarziata si eliminarea compusilor cu sulf, oxigen si azot

Longitudine


Latitudine


Relationari^






Colectarea datelor

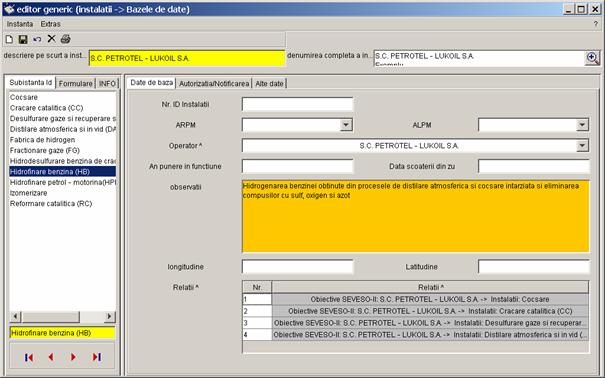

Imaginea : Caseta de inregistrare pentru Instalatii Date de baza/Autorizatie/Notificare



Cod documente


Data autoriz./notif.

Nedefinit

Tip autoriz./notif.


Valabil de la


Valabil pana la


Capaciate autorizata


Observatii autorizatie





Colectarea datelor





Imaginea : Caseta de inregistrare pentru Instalatii Date de baza/Alte date




Directiva IPPC?


Instalatie IPPC^

Nedefinit




Colectarea datelor

Directiva LCP?


Instalatie LCP^

Nedefinit

Directiva SEVESO-II?


Obiectiv^

Nedefinit

Directiva COV?


Instalatia COV^

Nedefinit

Precizari ref. ape uzate


Precizari ref. deseuri


Observatii ape uzate


Observatii deseuri





Colectarea datelor





Colectarea datelor



Imaginea : Caseta de inregistrare pentru Substante/Categorii subst. Substante nenominalizate SEVESO-II/Date subst. SEVESO-II



Categorie subst. SEVESO-II- ^

Indicator catre categorii substante a Anexei I partea 2 a Directivei cu cantit. prag 1 si 2 in Registrul Integrat

Registrul Integrat Substante/Categorii subst. Categorii subst. SEVESO-II

SEVESO II partea 2 Categorii -> 07 foarte inflamabil

SEVESO II partea 2 Categorii -> 08 extrem de inflamabil


Cantitate prag 1 (t) (ind.) Categorie subst.

Cantitate prag 1 tone substanta pt. categoria subst. selectata (se poate vizualiza doar ca inreg. in Registrul Integrat Substante/Categorii subst. Categ. subst. SEVESO-II



Cantitate prag 2 (t) (ind.) Categorie subst.

Cantitate prag 2 tone substanta pt. categoria subst. selectata (se poate vizualiza doar ca inreg. in Registrul Integrat Substante/Categorii subst. Categ. subst. SEVESO-II






exportul, Importul si Tiparirea de date

Exportul de date


Detalii referitoare la exportul de date sunt descrise in manulalul utilizatorului RISA-GEN. Aici este prezentata doar pe scurt o imagine de ansamblu.

Datele introduse se pot exporta ca ansamblu sau pe seturi de date. Ca formaturi pentru exportare stau la dispozitie:

Formatul XML

Formatul XLS (MS-Excel)

Formatul CSV (format text)





Imaginea Imagine XML a exportului din instalatiile SEVESO-II




Exportul, importul si tiparirea de date

Importul de date

Importul rezulta din Explorer-ul RISA-GEN prin Meniu Instanta Import





Exportul, importul si tiparirea de date

Tiparire HTML in browser Internet (HTML-Format)





Exportul, importul si tiparirea de date


Imaginea : Exemplu pentru formatul MS-Excel tiparit





Imaginea 1: Constructia si structura generala a Registrului SEVESO-II

Imaginea 2: Constructia si structura aplicatiei pentru baza de date

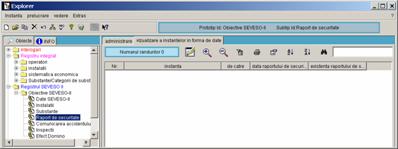

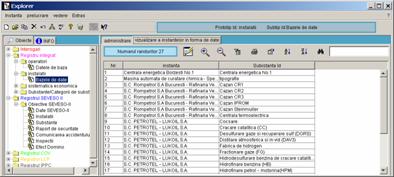

Imaginea 3: Vizualizarea Explorer-ului cu structura ramificata si afisajul seturilor de date

Imaginea 4: Constructia Editorului Generic

Imaginea 5: Crearea unei instanta noi (inregistrarea unui nou set de date)

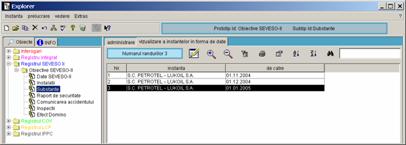

Imaginea 6: Explorer cu o inregistrare noua de date (instanta)

Imaginea 7: Caseta de introducere necompletata Obiective SEVESO-II Date SEVESO-II/Date de baza

Imaginea 8: Caseta de inregistrare Obiective SEVESO-II Date SEVESO-II/ Date de baza

Imaginea 9: Caseta de inregistrare Obiective SEVESO-II Date SEVESO-II/Adresa/Zona

Imaginea 10: Masca de inregistrare Obiective SEVESO-II Date SEVESO-II/Risc major

Imaginea 11: Caseta de inregistrare Obiective SEVESO-II Instalatii/ Datele instalatiei

Imaginea 12: Caseta de inregistrare Obiective SEVESO-II Instalatii/Alte date

Imaginea 13: Caseta de inregistrare necompletata SEVESO-II Date SEVESO-II/Date de baza

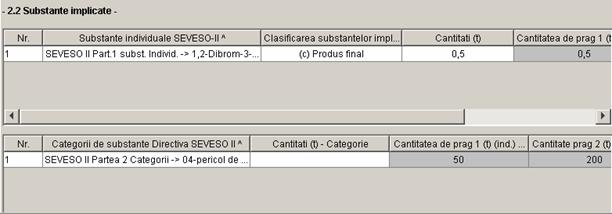

Imaginea 14: Caseta de inregistrare Obiective SEVESO-II Substante/Categorii subst. SEVESO-II

Imaginea 15: Caseta de inregistrare Obiective SEVESO-II Raport de securitate/Raport de securitate

Imaginea 16: Caseta de inregistrare Obiective SEVESO-II Notificare accidente/ 1. Date generale

Imaginea 17: Caseta de inregistrare Obiective SEVESO-II Notificare accidente/ 2. Tipul incidentului

Imaginea 18: Caseta de inregistrare Obiective SEVESO-II Notificare accidente/ 3. Circumstantele incidentului

Imaginea 19: Caseta de inregistrare Obiective SEVESO-II Notificare accidente/ 4. Descrierea cauzelor

Imaginea 20: Partea superioara a casetei de inregistrare Obiective SEVESO-II Notificare accidente/ 5.1 Pagube interne

Imaginea 21: Partea inferioara a Casetei de inregistrare Obiective SEVESO-II Notificare accidente/ 5.1 Pagube interne

Imaginea 22: Partea superioara a casetei de inregistrare Obiective SEVESO-II- Notificare accidente/ 5.2 Pagube externe





CUPRINS IMAGINI


Imaginea 23: Partea inferioara a casetei de inregistrare Obiective SEVESO-II Notificare accidente/ 5.2 Pagube externe

Imaginea 24: Caseta de inregistrare Obiective SEVESO-II Notificare accidente/ 6. Masuri de urgenta

Abbildung 25: Eingabemaske SEVESO-II-Betriebsbereiche Notificare/ 7. Concluzii/8.Zeitplan

Imaginea 26: Caseta de inregistrare Obiective SEVESO-II Inspectii/Date inspectii

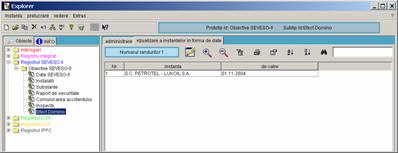

Imaginea 27: Caseta de inregistrare Obiective SEVESO-II Efect de domino/Efect domino

Imaginea 28: Caseta de inregistrare goala pentru Operatori Date de baza/Date de baza

Imaginea 29: Caseta de inregistrare completata pentru Operator Date de baza/Date de baza

Imaginea 30: Caseta de inregistrare pentru Operatori Date de baza/Persoane de contact

Imaginea 31: Caseta de inregistrare pentru Instalatii Date de baza/Date de baza

Imaginea 32: Caseta de inregistrare pentru Instalatii Date de baza/Autorizatie/Notificare

Imaginea 33: Caseta de inregistrare pentru Instalatii Date de baza/Alte date

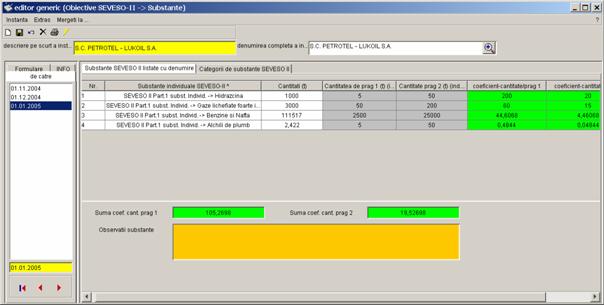

Imaginea 34: Caseta de inregistrare pentru Substante/Categorii subst. Substante nenominalizate SEVESO-II/Date subst. SEVESO-II

Imaginea 35: Tabela Excel a exportului instalatiilor SEVESO-II

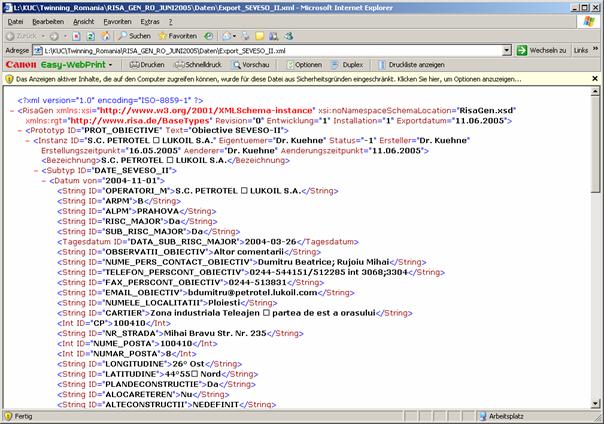

Imaginea 36: Imagine XML a exportului din instalatiile SEVESO-II

Imaginea 37: Exemplu pentru formatul MS-Excel tiparit




ANEXA 1


Nr.

Crt.

Instalatie

Proces tehnologic


Distilare atmosferica si in vid (DAV3)

Distilarea atmosferica si in vid a titeiului in vederea obtinerii fractiunilor de benzina, motorina, distilat de vid si reziduu, materii prime pentru procesele secundare de prelicrare


Hidrofinare benzina (HB)

Hidrogenarea benzinei obtinute din procesele de distilare atmosferica si cocsare intarziata si eliminarea compusilor cu sulf, oxigen si azot


Hidrofinare petrol - motorina(HPM)

Indepartarea din amestecul de petrol - motorina supus prelucrarii a compusilor cu sulf, azot, oxigen, indiferent de natura lor, saturarea hidrocarburilor olifenice, imbunatatirea culorii si inflamarii, cresterea cifrei cetanice, in vederea imbunatatirii comporatarii in motorul DIESEL


Reformare catalitica (RC)

Conversia benzinelor cu cifre cetanice inferioare prin aromatizarea acestora. In acelasi timp este principalul furnizor de hidrogen utilizat in procesele de hidrofinare


Fractionare gaze (FG)

Prelucrarea gazelor lichefiate provenite din instalatiile hidrofinate benzina si reformare catalitica pentru obtinerea de propan, izobutan, normal - butan, izo -pentan si normal - pentan


Izomerizare

Conversia normal parafinelor C5/C6 cu cifra octanica scazuta, in izomerii corespunzatori cu cifra octanica ridicata, pentru imbunatatirea calitatii benzinelor


Fabrica de hidrogen

Producerea de hidragen necesar proceselor de hidrofinare, prin reformarea gazului metan cu vapori de apa, in prezenta unor catalizatori specifici.


Cracare catalitica (CC)

Obtinerea benzinelor de calitate superioara prin cracare in strat fluidizat in prezenta catalizatorului zeolitic la temperaturi inalte. Instalatia cuprinde mai multe sectoare: reactie, fractionare -concentrare de gaze (unde are loc stabilizarea benzinei, recuperarea si fractionarea gazelor), Merox (tratarea benzinei si a gazelor rezultate din procesul de cracare si din instalatia cocsare)


Hidrodesulfurare benzina de cracare catalitica

Prelucrarea benzinei debutanizate prin eliminarea compusilor cu sulf, azot si saturarea olefinelor.


Cocsare

Valorificarea superioara a reziduului de vid in scopul obtinerii de gaze, benzina, motorina usoare, motorina grea si cocs


Desulfurare gaze si recuperare sulf (DGRS)

Desulfurarea gazelor de rafinarie care contin H2S si recuperarea sulfului din H2S, care se valorifica ca sulf elementar. Recuperarea sulfului din H2S se bazeaza pe procedeul CLAUS si are loc partial in soba CLAUS si partial intr-un reactor catalitic in doua trepte de reactie


Instalatia facla

- recuperarea gazelor rezultate din instalatiile tehnologice, prin dirijarea la instalatia DGRS, in scopul desulfurarii si reintropducerii lor ca gaze de combustie.

- evacuarea in conditii de siguranta a fluxutilor de gaze rezultate in situatii de emergenta


Sectia depozitare produse finite

Depozitarea titeiului si a produselor semifabricate si finite, inclusiv finisarea amestecurilor prin aditivare si expeditia produselor la beneficiari




Anexa 1


Sectia de uleiuri

Receptia uleiurilor de baza/finite, aditivarea uleiurilor, fabricarea bidoanelor de plastic, imbutelierea uleiuri de motoare si transmisii la bidoane de 1l, 4l si butoaie de 216,5 l si expeditia acestora


Sectia de alimentare cu apa si epurare

-asigurarea necesarului de apa proaspata si apa recirculata

- indepartarea impurificatorilor din apele reziduale provenite din instalatiile rafinariei si a apelor menajere din platforma, astfel incat apa epurata sa se incadreze in limitele admise de normative


Sectia CET

Obtinerea aburului si energiei electrice pentru necesitatii proprii.






Document Info


Accesari: 4955
Apreciat: hand-up

Comenteaza documentul:

Nu esti inregistrat
Trebuie sa fii utilizator inregistrat pentru a putea comenta


Creaza cont nou

A fost util?

Daca documentul a fost util si crezi ca merita
sa adaugi un link catre el la tine in site


in pagina web a site-ului tau.




eCoduri.com - coduri postale, contabile, CAEN sau bancare

Politica de confidentialitate | Termenii si conditii de utilizare




Copyright © Contact (SCRIGROUP Int. 2024 )
