Registrul Integrat
Interogari
RISA-GEN-Software
Stuttgart, Karlsruhe, Dr. Christian Kuehne
Bucharest Ministry of the Environment of Baden-Wuerttemberg
August 2005 Sabine Grimm
Impressum
Acest manual a fost elaborat de Dr. Christian Kuehne si Sabine Grimm cu atentia si temeinicia necesare unui asemenea demers.
Nu se preia raspunderea asupra modului in care este utilizat manualul. De asemenea, nu se preia nici o raspundere fata de terti care iau la cunostinta date din acest manual in forma integrala sau partiala.
Acest manual se doreste a fi un sprijin tehnic si nu are efect prejudiciar in utilizarea sa juridica.
Bucuresti, August 2005
Introducere
Indicii generale
Indicii referitoare la Registrul Integrat
Conventiile manualului
Instalarea si pornirea registrului Integrat
Instalarea software- ului
Pornirea software-ului
constructia si structura registrului Integrat
Constructia si structura Registrului Integrat
Constructia si structura aplicatiei bazei de date a Registrului Integrat
Modul de Functionare a soft-ului risa-gen pentru baze de date
Constructia si functionarea Explorer-ului
Bara simbolurilor din software
Bara meniului
Bara simbolurilor pentru seturile de date
Constructia si modul de functionare a Editorului Generic
Imagine de ansamblu asupra datelor inregistrate
Bara meniului si a simbolurilor
Caseta de date si tipurile de campuri cu date
colectarea datelor
Inregistrarea unui set de date in Registrul Integrat
Prima inregistrare a unui set de date
Inregistrarea altor date introduse
Colectarea datelor in Registrul Integrat
Colectarea datelor operatorului

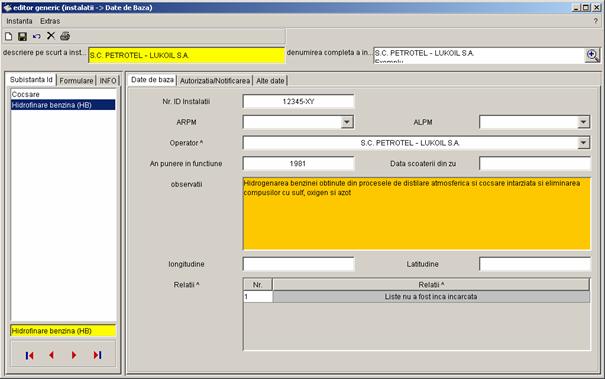

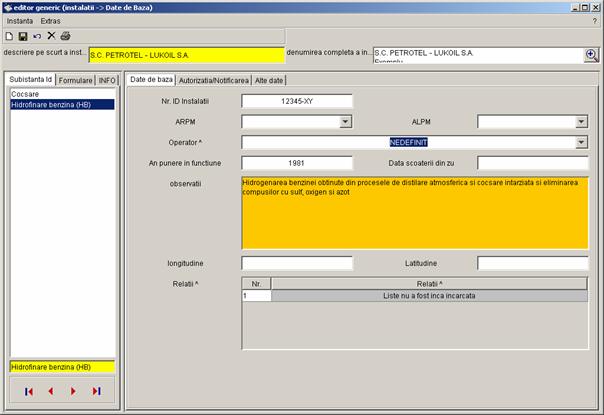

Colectarea datelor referitoare la instalatii

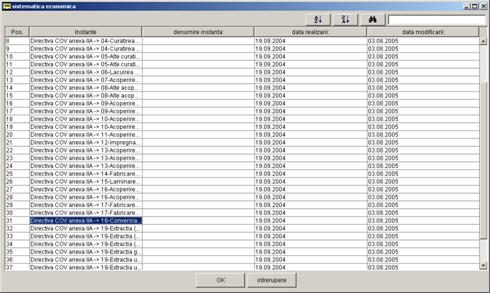

Sistemica Economica
Directiva COV anexa IIA
Substante/Categorii de substante

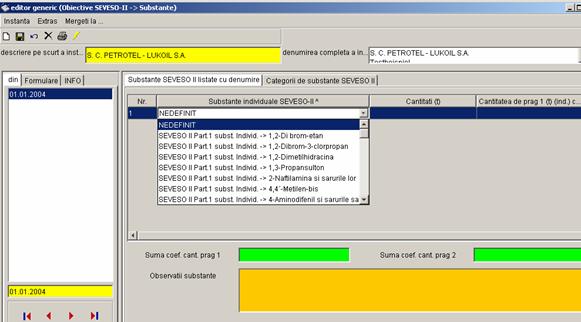

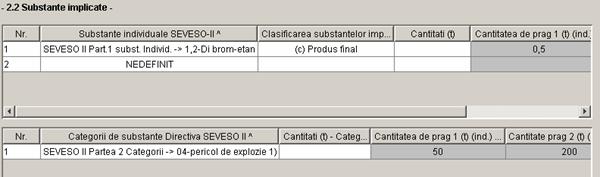

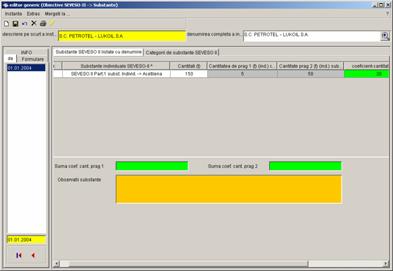

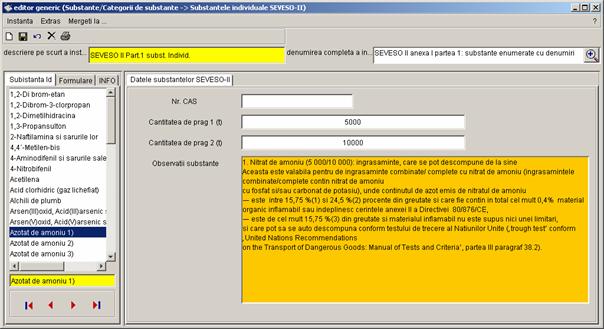

Substantele Individuale-SEVESO-II

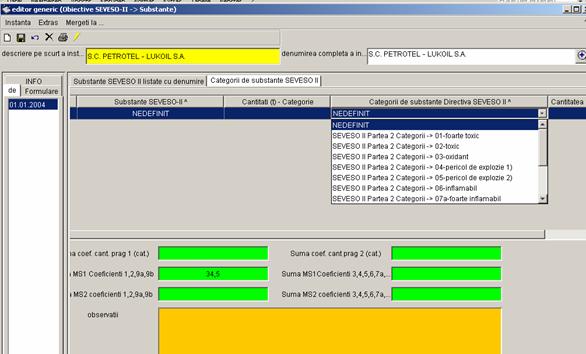

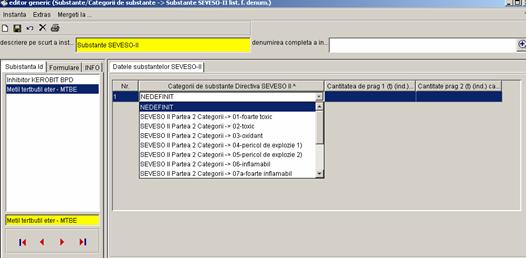

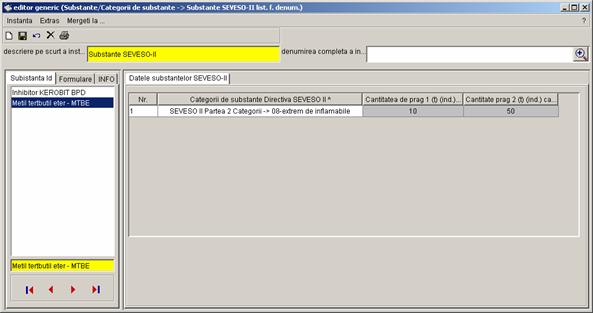

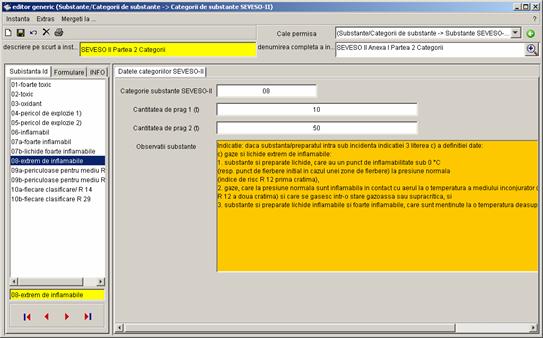

Categorii de substante SEVESO-II
Substante nenominalizate SEVESO-II

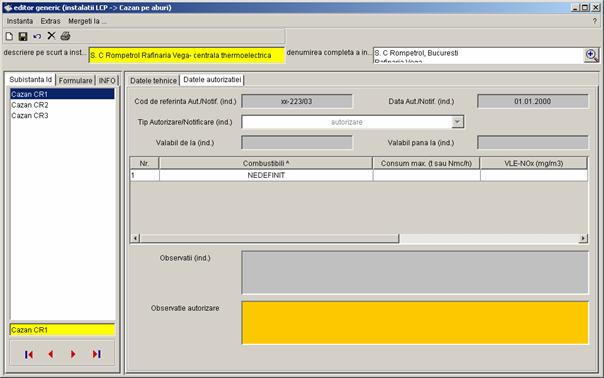

Combustibili LCP

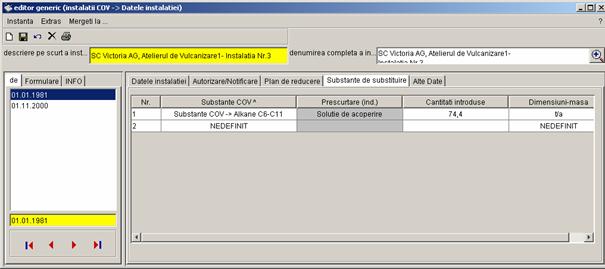

Substante COV
Exportul, importul si tiparirea de date
Exportul de date

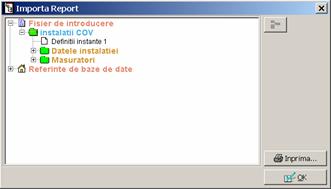

Importul de date
Tiparirea
interogari
Structura si modul de functionare

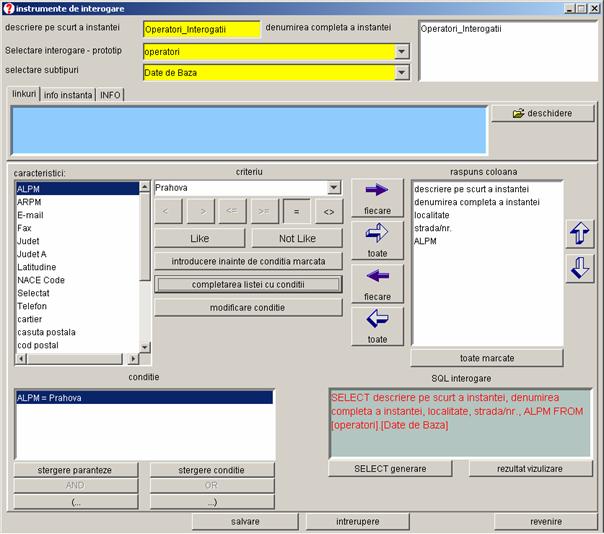

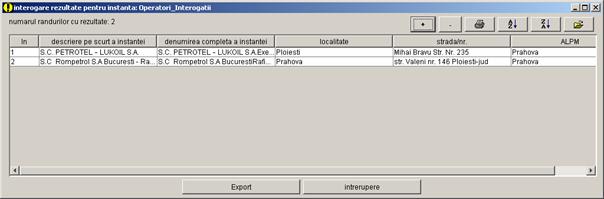

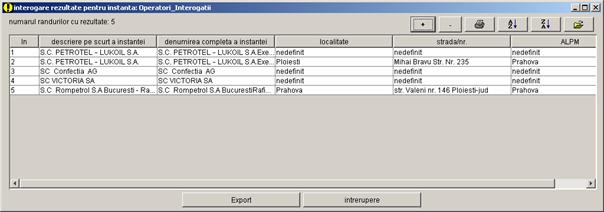

Interogare
Interogari individuale
Interogare combinata
Date interogatie prototip
Introducere |
||
Manualul de fata se bazeaza pe lucrarile Activitatii 3.2 "Establishment of three registers of transferred and emitted pollutants, according to the three Directives" in Pachetul de activitati 03 al Covenantului RO/2002/IB/EN-02. Scopul acestei activitati a fost sprijinirea dezvoltarii de registre pentru transpunerea si implementarea Directivei 96/82/CE, a Directivei 99/13/CE si a Directivei 2001/80/CE in Romania. |
Transpunerea se face printr-o aplicatie unica si integrata de baza de date, care sa inglobeze toate cele trei registre, (si in cazul extinderii si altele) sub interfata unitara. Acest manual descrie pentru utilizator partea de software a bazei de date care trateaza in mod general Registrul Integrat si abordeaza in cazuri speciale legatura acestuia cu celelalte registre tehnice, numite Registrul SEVESO-II, Registrul COV si Registrul LCP.
|
|
Indicii generale
|
Prin aplicatia bazei de date a Registrului Integrat se pot cuprinde, administra si accesa toate datele relevante, la care se refera celelalte Registre SEVESO-II, COV si LCP. In Registrul Integrat se introduc in special datele care sunt necesare pentru raportarea catre Comisia Europeana. Suplimentar se pot administra in Registrul Integrat si datele necesare activitatii operative a autoritatii responsabile cu implementarea. Se mai introduc date referitoare la intreprindere, instalatii si substante precum si date referitoare la sistematica economica a Directivei COV. Conectarea datelor din Registrul Integrat la celelate registre permite accesul la datele utilizate in comun. Astfel se asigura un minim in introducerea si actualizarea datelor. Sunt posibile legaturi transversale in toate domeniile cu celelalte registre. |
|
Introducere |
|
|
O imagine de ansamblu asupra structurii softeware-ului pentru baze de date in general si a Registrului Integrat in special se regaseste in Capitolul In Capitolul este descrisa sumar operarea generala a software-ului RISA-GEN. O descriere detaliata este inclusa intr-un manual separat al utilizatorului software-ului RISA-GEN. Introducerea datelor instalatiilor mari de ardere in Registrul Seveso-II este prezentata detaliat in Capitolul 5 pe baza unui exemplu concret.
Importul si exportul de date precum si posibilitatile de tiparire sunt tratate in Capitolul 6.
|
Indicii referitoare la Registrul Integrat
|
Aplicatia bazei de date pentru Registrul Integrat este realizata si operata cu ajutorul instrumentarului RISA-GEN pentru baze de date. Detaliile generale ale software-ului RISA-GEN sunt descrise in manualele referitoare la RISA-GEN. Conditiile hardware si software pentru operarea RISA-GEN sunt descrise in documentul "Introducere in utilizare" (manualul software). Software-ul RISA-GEN pentru baza de date a Registrului - Seveso-II sprijina inventarierea electronica a datelor pentru obiectivele Registrul Integrat |
Introducere |
||
|
Software-ul bazei de date cuprinde urmatoarele functii: Introducere |
|
Conventiile manualului
|
In manualul utilizatorului sunt utilizate texte cu diferite tipuri de caractere si formate, pentru a evidentia diferitele elemente ale software-ului RISA-GEN. Asfel se pot recunoaste cu usurinta inregistrarile, afisajele de pe monitor si elementele utilizatorului (butoane, meniuri, liste s.a.m.d). In manual se vor utiliza urmatoarele conventii
|
|
Text |
Verdana10 dinspre stanga |
Text descriptiv |
Prototip |
Verdana10 ingrosat, cursiv |
Element al structurii bazei de date (de ex. prototip, subtip) |
Eticheta |
Verdana10, cadru punctat |
Denumirea casetei / Denumirea etichetei |
Prelucrare |
Verdana10, marcat galben |
Introducere meniu |
Buton |
Verdana10, cadru albastru |
Buton in software |
Denumire |
Courier10, ingrosat, albastru |
Denumirea unui camp |
Introducere |
Verdana10, ingrosat, albastru |
Inregistrare in camp |
Introducere |
|
|
In continuare, in manual vor fi utilizate anumite simboluri, pentru a se atrage atentia asupra unor indicatii si informatii speciale: |
|
Indicatii referitoare la utilizarea software-ului |
|
Indicatii referitoare la informatiile tehnice sau la introducerea de date |
|
Indicatii de considerat in mod deosebit |
Instalarea si pornirea registrului Integrat |
|
Instalarea software- ului
|
Registrul Integrat se va instala printr-o comanda de instalare Setup. Pentru aceasta dumneavoastra trebuie sa detineti pe calculator, drepturi de administrare. Pentru operare este necesara instalarea JAVA Runtime J2RE, versiunea 1.4.2. Atat o versiune mai veche cat si o versiune mai noua a J2RE pot cauza probleme la operarea software-ului. Alte indicatii referitoare la instalare si la conditiile initiale necesare pentru hardware si software, se regasesc in documetnul "instructiuni de instalare". |
Pornirea software-ului |
La accesarea butonului Setup, se va amplasa pe suprafata monitorului un simbol. Printr-o actionare dubla a mouse-ului (dublu clic) va porni programul. Dupa o fereastra de anuntare se deschide Explorer-ul. |
constructia si structura registrului Integrat |
|
Constructia si structura Registrului Integrat |
Constructia si structura principala a aplicatiei bazei de date este prezentata in Imaginea 1
|

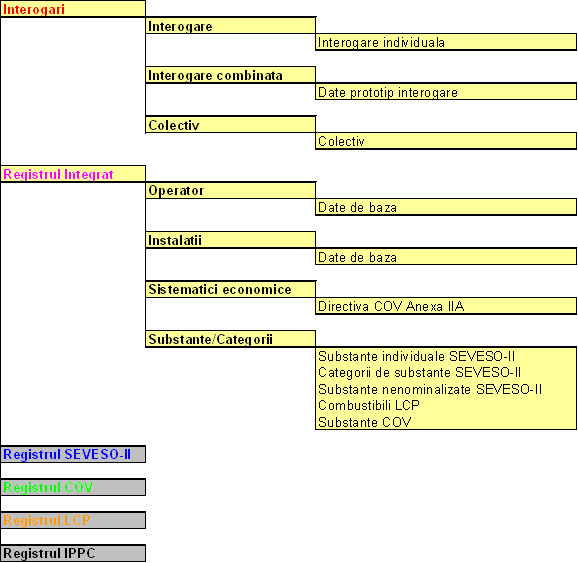

Imaginea : Constructia si structura generala a Registrului Integrat |
|
|
Registrul Integrat consta din domeniile:
Constructia si structura Registrului Integrat |
|
Constructia si structura Registrului Integrat |
|
Constructia si structura Registrului Integrat |
Constructia si structura aplicatiei bazei de date a Registrului Integrat |
Constructia si structura de baza a aplicatiei pentru baza de date sunt prezentate in Imaginea 2 |
Imaginea Constructia si structura aplicatiei pentru baza de date |
Constructia si structura Registrului Integrat |
|
|

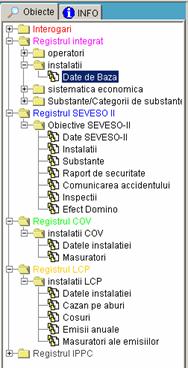

Sructura prezentata in Imaginea 2 se regaseste si in structura ramificata a Explorer-ului (Imaginea 3 In prima coloana se gasesc grupele care compun fiecare registru al aplicatiei bazei de date RISA-GEN. Relevante sunt aici Registrul Integrat precum si registrele SEVESO II, COV si LCP, nereprezentate pe Imaginea 2 Registrul Integrat contine ca substructura urmatoarele domenii
|
Modul de Functionare a soft-ului risa-gen pentru baze de date |
||||||||

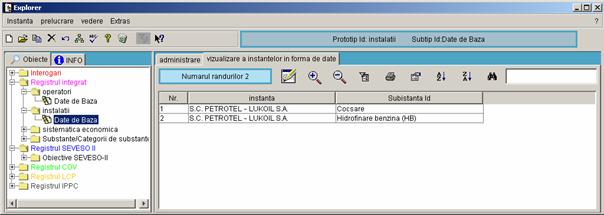

Constructia si functionarea Explorer-ului |
Explorer-ul este o interfata a utilizatorului pentru a stoca si administra seturi de date (Imaginea 3 El este impartit in doua domenii. In domeniul stang este o structura ramificata cu obiecte prezentate ierarhic. In domeniul drept al Explorer-ului sunt afisate seturile de date. |
|||||||
|

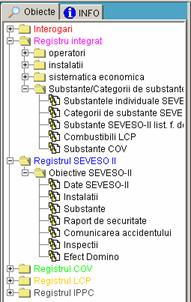

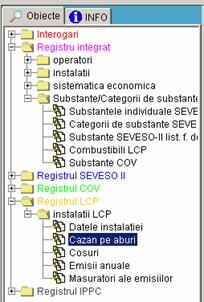

Structura ramificata cu obiecte |
|
Bara simbolurilor pentru Soft-ul |
|||||
|
Ansamblul seturilor de date |
|
Afisarea obiectului activ |
|||||
|
Bara meniului |
|
Bara simbolurilor pentru seturi de date |
|||||
Modul de Functionare a soft-ului RISA-GEN pentru baze de date |
|
|
Structura ramificata a obiectelor 1 reflecta constructia intregii baze de date. In functie de drepturile utilizatorului sunt vizibile sau modificabile doar parti din aceasta. Denumirile inserate colorat sunt asa numitele Grupe de prototipuri, care compun un registru. In cadrul grupelor de prototipuri se gasesc prototipurile (recunoscute prin simbolul ) si, sub acestea, subtipurile (recunoscute prin simbolul Aceste doua obiecte contin seturi de date.
|
|
Daca in structura ramificata 1 este marcat un prototip ca de exemplu substante SEVESO-II individuale, atunci seturile de date corespunzatoare se vor afisa in fereastra dreapta. |
|
|
|
Modul de Functionare a soft-ului RISA-GEN pentru baze de date |
|
Crearea de instante noi (randuri noi de date la nivelul obiectelor / inregistrarea unui subobiect) |
|
Deschiderea unei instante (unui set de date - chiar si prin actionarea mouse-ului (dublu clic) pe randul datelor) |
|
Copierea unei instante (unui set de date) |
|
Stergerea unei instante (unui set de date) |
|
Intoarcerea (la prelucrarea unui set de date, se poate reveni la un proces) |
|
Realizarea relationarilor |
|
Verificarea (neactivat) |
|
Informatii referitoare la setul de date selectat |
|
Cos de reciclare pentru instante |
|
Cos de reciclare pentru subinstante |
|
Actualizarea filtrului (neactivat) |
|
Ajutor (Se deschide un document de asistenta) |
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
||
|
Deschiderea unei instante Generarea unei noi instante Copierea unei instante Redenumirea unei instante Stergerea unei instante Copiere extinsa unei instante Stergerea extinsa a unei instante Export = Exportul seturilor de date Export extins= Exportul datelor si structurii Import = Importul seturilor de date externe Cos de reciclare Cos de reciclare pentru subinstante Inchiderea Explorer-ului |
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
||||
Meniu Prelucrare |
|
|
||
Evaluarea seturilor de date marcate Deschiderea unei ferestre de selectare Alocarea unei valori tuturor seturilor de date Imbinarea referintelor Marcarea tuturor seturilor de date Revenire = se revoca marcarea |
||||
|
|
|||
|
|
|||
Meniu Vizualizare |
|
|
||
|
Actualizarea unei instante Actualizarea filtrului (inactiv) Selectarea coloanelor pentru afisarea datelor 2 |
|||
|
|
|
||
Meniu Extra |
|
|
||
|
Imaginea de ansamblu a informatiilor Verificarea datelor (inactiv) Realizarea relatiilor Exportarea codificata a datelor |
|||
|
|
|
||
|
Ajutor Modul de functionare a soft-ului RISA-GEN pentru baze de date |
|||
|
||||
|
|
|||
Instante Vizualizare date |
|
|||
|
|
|||
|
Semnificatia fiecarui simbol va fi afisata in campuri de comentarii (aprox. 3 secunde se va tine mouse-ul pe simbol). |
|||
|
|
|
||
Bara simbolurilor Administrare |
|
|
||
Detaliere istoric (vezi manual RISA-GEN) |
||||
Repartizarea tipurilor de instanta (vezi manual RISA-GEN) |
||||
Subinstantele/inregistrarile cronologice se aranjeaza ierarhic (vezi manual RISA-GEN) |
||||
Stergere subinstante /inregistrari cronologice inutile (vezi manual RISA-GEN) |
||||
Marcare totala (toate instantele/randurile de date vor fi marcate |
||||
Editor filtru (Filtrare prin interogare; de obicei nu se utilizeaza, vezi manual RISA-GEN) |
||||
Sortare in coloana de la A la Z (crescator) |
||||
Sortare in coloana de la Z la A (descrescator) |
||||
Cautare instanta (randuri de date) - Prin actionarea mouse-ului (clic) va fi afisat, pe simbolul binoclu, setul de date gasit primul |
||||
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
||||
Bara simbolurilor Instante Vizualizare date |
|
|
||
Repartizare tip instanta (vezi manual RISA-GEN) |
||||
Editor filtru (filtrare prin interogare; de obicei nu se utilizeaza, vezi manual RISA-GEN) |
||||
Tiparirea setului/seturilor de date selectat/e |
||||
Marcare totala (toate instantele/randurile de date se marcheaza |
||||
Sortare in coloane de la A la Z (crescator) |
||||
Sortare in coloane de la Z la A (descrescator) |
||||
Cautare instanta (rand de date) - prin actionarea mouse-ului (clic) pe simbolul binoclu se va fi afisa setul de date gasit primul |
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
||||||
Constructia si modul de functionare a Editorului Generic |
Editorul Generic este o interfata pentru utilizator pentru introducerea datelor. Editorul Generic este structurat in doua domenii (Imaginea 4 In domeniul din stanga se gaseste imaginea de ansamblu a seturilor de datel inserate. In domeniul din dreapta editorului vor fi introduse datele. |
|||||
Ansamblul datelor inserate |
|
Casete cu campuri |
||||
|
Datele inserate actuale |
|
Bara meniului |
|||
|
Bara de navigare |
|
Bara simbolurilor |
|||
|
Eticheta diferitelor casete |
|
Denumirea setului de date |
|||
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
|||
La selectarea etichetei din se vor afisa
inregistrarile (subinstantele) setului respectiv de date (instante). La
istoric se va afisa data inregistrarilor iar la stocarea necronologica se va
afisa denumirea inregistrailor.
|
Sub vizualizare se gaseste bara de navigare. Cu ea se poate trece prin seturile de date pe nivelul prototipurilor. (Instante)
|
||
|
Formular La selectarea etichetei Formular se vor afisa denumirile prototipului selectat din vizualizarea Explorer-ului. Este posibil un schimb mai rapid intre subtipurile setului de date. |
|
|
|

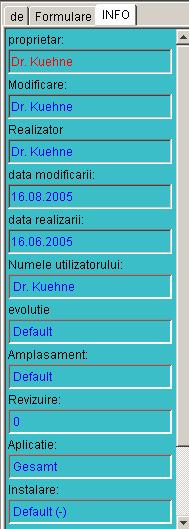

INFO La selectarea INFO se vor afisa toate informatiile stocate intern referitoare la setul de date. Acestea vor fi automat stocate si actualizate de catre aplicatia bazei de date. |
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
||||
|
In partea stanga superioara a Editorului Generic se gasesc barele meniului si simbolurilor. Functiile ambelor bare sunt aproape identice. Punctul din meniu Extras nu este de obicei utilizat pentru registrul integrat. |
|||
|
Instanta Inserare noua (perioada sau subinstanta) Stergerea inserarii Stocare inserare (Trimiterea datelor in baza de date) Reincarcare noua a datelor (toate modificarile efectuate dupa ultima stocare se pierd) Tiparire inserare Creare instanta derivata (inactiv, nu este utilizata in registrul integrat) Inchidere Editor Generic |
|||
|
|
|||
Deseori, tipul se recunoaste deja de la denumirea campului.
|
||||
|
Prin mentinerea indicatorului mouse-ului pe denumirea campului, apare pentru cateva secunde denumirea detaliata a campului
|
Modul de functionare a soft-ului RISA-GEN pentru baze de date |
||
Pe langa campurile de date uzuale, exista o multime de campuri cu posibilitatea de selectie a inregistrarilor. Lista se deschide prin actionarea mouse-ului (clic) pe Se poate diferentia aici intre campuri de liste si campuri indicatoare. In ambele cazuri se deschide prin actionarea mouse-lui pe o lista de selectare. Campurile de liste se deosebesc in Liste (inregistrarile sunt stabilite ulterior) si Liste+ (sunt posibile inregistrari separate suplimentare). Prin simbolul din coltul drept superior se ajunge din a doua caseta direct in caseta campului indicator.
4. Modul de functionare a soft-ului RISA-GEN pentru baze de date |
||
|

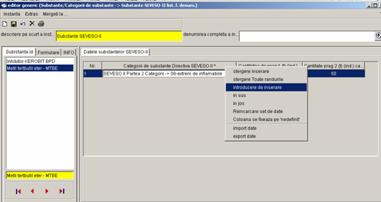

O alta functie este comuna campurilor de liste si indicatorilor, fiind de mare ajutor in special la un numar mare de inserari. |
|
|
|
colectarea datelor |
|||
Inregistrarea unui set de date in Registrul Integrat |
|
||
Colectarea Datelor |
|||
Se inregistreaza in Registrul Integrat ca si operator S.C. PETROTEL - LUKOIL S.A. si se apasa butonul Salvare si deschidere |
|
||
|
|
||
Denumire prescurtata instanta |
S.C. PETROTEL - LUKOIL S.A. |
||
Denumire instanta |
S.C. PETROTEL - LUKOIL S.A. |
||
|
Pentru denumirea prescurtata a instantei se va introduce o denumire clara pentru intreaga instalatie LCP, care poate fi mentionata doar o singura data in Registrul Integrat. Aceasta poate fi un cod clar de identificare sau o denumire clara de operare, completata de ex. la denumirea instalatiei. |
||
|
Denumirea prescurtata a instantei poate fi introdusa prin maximul 64 de caractere. |
||
|
Pentru Denumirea instanei puteti introduce o descriere detaliata. Ambele inserari vor fi afisate in vizualizarea Explorer-ului si in imaginea casetelor din editorul generic. Realizatorul este inregistrat automat si este identic cu utilizatorul notificat. Inregistrarea poate fi, suplimentar, editata. |
||
|
Campurile marcate cu galben sunt campuri obligatorii si TREBUIE sa contina o inregistrare valabila. Doar apoi poate fi stocata. |
||
Colectarea Datelor |
|
|
In posibilitatile de selectare aflate mai jos se stabilesc, pentru setul de date creat, drepturile de accesare prin citire si scriere. Pentru detalii va rugam sa utilizati manualul utilizatorului RISA-GEN. Checkbox creare subinstanta permite imediat la selectare crearea primei subinstante. Selectarea este adecvata in special la crearea primului set de date. Cu butonul Stocheaza sau Deschide, dupa crearea instantei si a primei subinstante, se va deschide imediat caseta subinstantei stabilita pentru alte introduceri de date. Este adecvat sa se selecteze acest buton la prima colectare de date. Cu butonul Genereaza se genereaza instanta si subinstanta fara alte introduceri de date. Cu Intrerupe sunt revocate toate introducerile realizate. |
|
Deoarece la Operatori este vorba de o ordine cronologica, pentru introducere vi se va cere sa introduceti o data de la care sunt valabile datele. Introduceti o data in formatul zz.ll.aaaa. |
|
Dupa introducerea datei 01.01.2004 se deschide caseta de inregistrare si datele pot fi introduse. (introducerea datelor vezi capitolul ). In exemplul nostru, noi inchidem caseta fara a introduce date (Imaginea 6). |

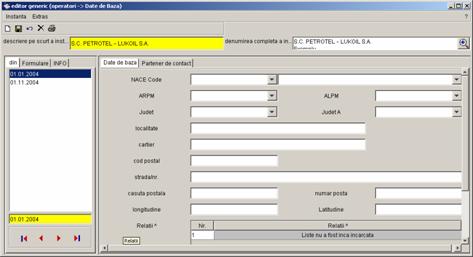

Imaginea : Caseta de inregistrare necompletata a setului de date nou introdus (instanta |
Colectarea Datelor |
|
|
Datele sunt valabile pentru perioada de timp de pana la urmatoarea introducere de date. Deoarece toate introducerile de date vor fi stocate, rezulta o ordine cronologica neintrerupta a tuturor datelor pentru fiecare instanta (Operator). |
|
Primul set de date (instanta) a fost astfel inregistrat si este vizibil in Explorer (Imaginea 7). |
|
Daca doriti sa introduceti un set de date pentru un nou Operator (o noua instanta), atunci procedati asa cum s-a descris in Capitolul |

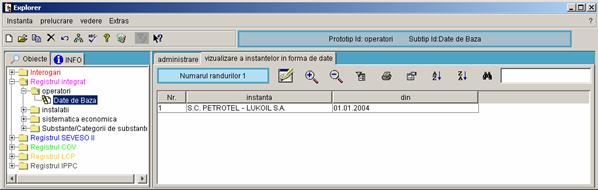

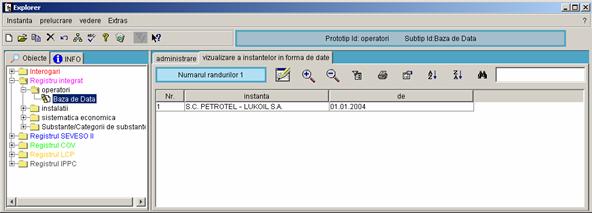

Imaginea : Explorer cu o inregistrare noua de date (instanta) |
Colectarea Datelor |
|
selectati
Operatori si
dati dublu click pe partea dreapta, pe S.C. PETROTEL - LUKOIL S.A ;
caseta se va deschide.
|
Colectarea Datelor |
|
||||||
Colectarea datelor in Registrul Integrat |
|
|
|||||
Colectarea datelor operatorului |
Acum putem incepe cu colectarea datelor in Registrul Integrat. |
|
|||||

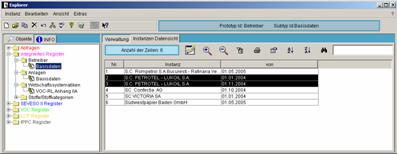

| Setul de date inregistrat anterior in Capitolul 5.1, este afisat pe partea dreapta a Explorer-ului. |
|
|||||
|
|
Pentru inregistrarea unei noi date, marcati S.C. PETROTEL - LUKOIL S.A. auf din partea dreapta a Explorer-ului. Mergeti cu cursorul pe simbolul . In final veti fi solicitat sa introduceti o data. Introduceti ca data 01.11.2004. In Operatori va fi creat un nou sir istoric. Datele sunt valabile de la data inregistrarii unui set de date pana la data inregistrarii unui nou set de date. Astfel se asigura o gestionare fara lacune a datelor unui operator.
|
|||||
Colectarea Datelor |
|
Caseta Date de baza |
Imaginea 8 reprezinta caseta Date de baza. Denumirea prescurtata si extinsa a setului de date este prezentata in partea superioara. In partea stanga se afla pentru selectare subinstantele create (inregistrarea de seturi de date). Caseta de inregistrare contine doua etichete: Date de Baza, Partener de contact Se poate intra alternativ in diversele formulare.
|

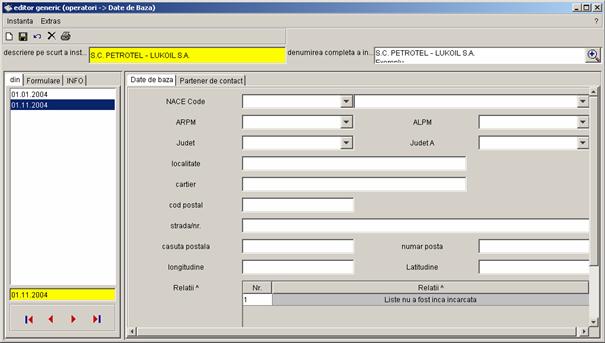

Imaginea : Caseta necompletata de inregistrare pentru Operatori Date de baza/ Date de baza |
Colectarea Datelor |
||

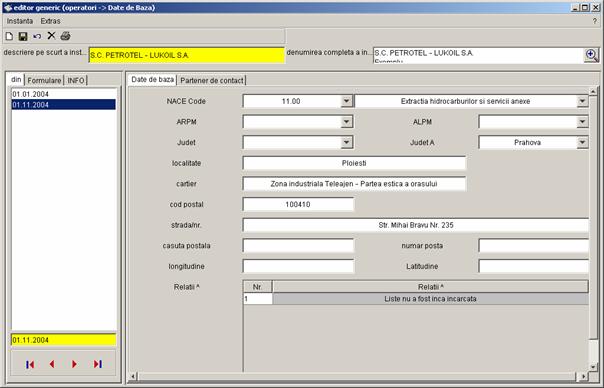

Pentru Operator se introduc in caseta de inregistrare Date de baza urmatoarele informatii.
|
|
|
Cod CAEN |

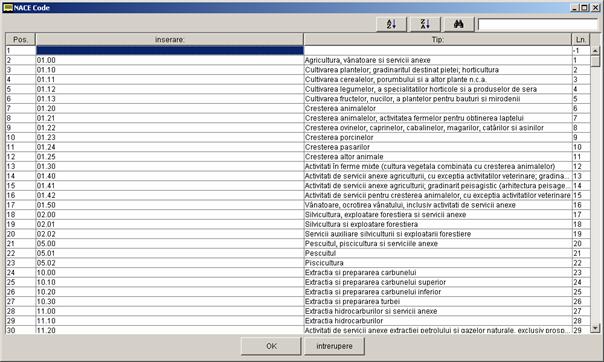

Lista codului CAEN din patru cifre (Directiva (CE) Nr. 601/2002 a Consiliului din 26 noiembrie 2002 referitoare la sistematica statica a ramurii economice in Comunitatea Europeana (Nomenclature des Activités économiques dans les Communautés Européennes) |
11.00 Extractia hidrocarburilor si servicii anexe |
|
|
|
|
Utilizati aici posibilitatea de a deschide formatul tabelar al listei prin pozitionarea cursorului pe inregistrarea in camp si clic pe tasta dreapta a mouse-ului, pentru a sorta sau cauta printre inregistrari. |
|
|
|
|
ARPM |
Lista Agentiilor Regionale de Protectia Mediului |
|
ALPM |
Lista Agentiilor Locale de Protectia Mediului |
|
Judet |
Sectorul, in care isi are sediul operatorul (Lista) |
|
Judet A |
Judetul, in care isi are sediul operatorul (Lista) |
Prahova |
Localitate |
Localitatea operatorului |
Ploiesti |
Zona localitate |
Introducerea zonei din localitate |
Zona industriala Teleajen - Partea estica a orasului |
Cod postal |
Cod postal |
|
Strada/Nr. |
Strada si nr. |
Str. Mihai Bravu Nr. 235 |
Cod cutie postala |
Cod cutie postala |
|
Cutie postala |
Nr. cutie postala |
|
Longitudine |
Coordonatele operatorului |
|
Latitudine |
Coordonatele operatorului |
|
Colectarea Datelor |
||
Campul urmator Relationari^ cuprinde toate indicatoarele, care indica catre operator dinspre alte registre sau dinspre Registrul Integrat. Perspectiva generala este generata si actualizata automat. Ea nu poate fi editata. Intrucat pentru anumite cazuri sunt afisate foarte multe relationari, afisarea acestora trebuie pornita manual. Pentru aceasta se face clic pe inregistrare cu tasta dreapta a mouse-ului si se selecteaza Actualizare retrimiteri aus. |
|
|
|
|
|
Cu clic dublu pe inregistrare ajungeti direct la caseta initiala. |
||
Caseta de inregistrare completata cu setul de date prezentat ca exemplu se regaseste in Imaginea 9 |
|
|
Imaginea : Caseta de inregistrare completata pentru Operatori Date de baza/Date de baza |
||
Colectarea Datelor |
||
Caseta Persoana de contact |
In caseta Partener de contact sunt stocate datele pesoanei de contact a operatorului. |
|

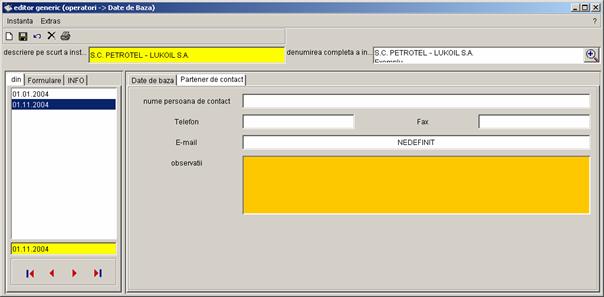

Caseta de inregistrare necompletata este prezentata in Imaginea 10
|
|
|
Imaginea : Caseta de inregistrare necompletata pentru Operatori Date de baza/ Partener de contact |
||
Campurile sunt completate corespunzator setului de date din exemplu. |
|
|
Nume partener de contact |
Nume partener de contact |
Dumitru Beatrice; Rujoiu Mihai |
Telefon |
Nr. telefon |
0244-544151/512285 int 3068;3304 |
Fax |
Nr. fax |
|
|
Adrese e-mail | |
Observatii |
Observatii referitoare la persoanele de contact din partea operatorului |
Coordonatorul Departamentului Protectia mediului; Coordonatorul Departamentului Securitate tehnica |
Colectarea Datelor |
|
|

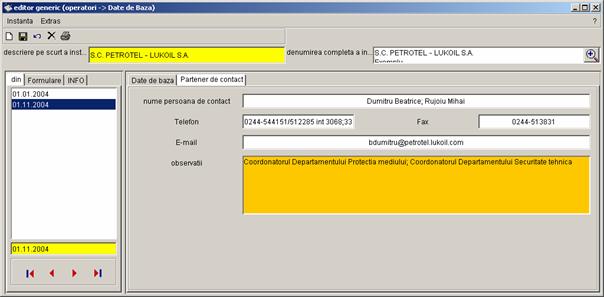

Imaginea 11 arata caseta completata Partener de contact, in care sunt stocate datele persoanei de contact a operatorului.
|
Imaginea : Caseta de inregistrare completata pentru Operator Date de baza Partener de contact |
Colectarea Datelor |
|||
Legatura altor registre la Registrul Integrat
|
|
||
Datele operatorului exista doar o singura data in Registrul Integrat si de astfel stau la dispozitia si altor registre (de exemplu registrele Seveso-II si IPPC). Asftel tabelul operator (mai multi)^ din Registrul SEVESO-II din Obiective SEVESO-II- > Date SEVESO-II contine un Indicator catre seturile de date ale operatorului din Registrul Integrat. Informatiile stocate acolo sunt legate de datele inregistrate aici. De un obiectiv pot apartine mai multi operatori. Alte campuri indicatoare catre seturi de date ale datelor operatorilor din Registrul Integrat se gasesc in Registrul SEVESO-II in Obiective SEVESO-II > Comunicarea de accidente > Date generale. Si in cadrul Registrului Integrat sunt legate intre ele informatiile cu datele operatorilor si instalatiilor. |
Operator ^ |
Va aflati acum in Registrul SEVESO-II > Obiective SEVESO-II > Date SEVESO-II si trebuie sa introduceti, pentru setul de date deja stocat S.C. PETROTEL - LUKOIL S.A. , (inregistrarea seturilor de date vezi Capitolul 5.1). sa introduceti datele in caseta de inregistrare Data de Baza (Imaginea 12) (Colectarea datelor vezi in manualul utilizatorului pentru registrul SEVESO-II). Campul Operator^ este un camp indicator si este completat cu nedefinit. |
Colectarea Datelor |
|

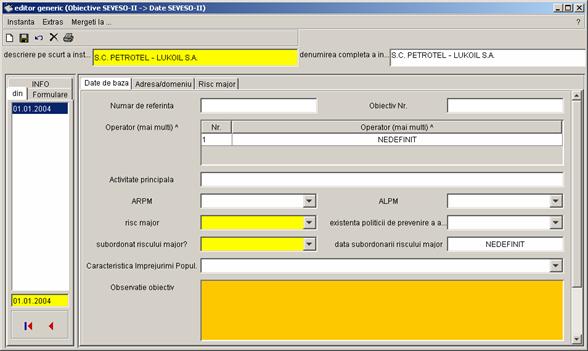

Imaginea : Caseta de inregistrare pentru obiectivele SEVESO-II Date SEVESO-II Date de baza |
|
|
Cu un dublu clic pe tasta dreapta a mouse-ului pe tabelul Operator (mai multi)^ se afiseaza toate seturile de date disponibile. Puteti sa marcati operatorul respectiv si astfel sa-l selectati.
|
Colectarea Datelor |
||
Prin simbolul din coltul drept superior se ajunge din a doua caseta direct in caseta campului indicator. Colectarea Datelor |
||
|

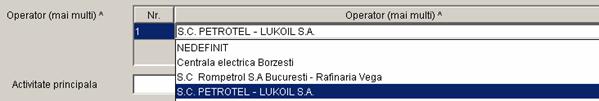

Prin indicatorul Operator (mai multi)^ din Registrul SEVESO este astfel selectat operatorul, indicandu-se catre inregistrarea din Registrul Integrat. Daca acolo se introduc sau se modifica date, si in Registrul SEVESO-II datele vor fi actualizate. |
|
|
||
sa creati direct un set de date de la indicatorul din Registrul SEVESO-II (resp.din alte registre) Colectarea Datelor |
||
|
Colectarea Datelor |
|
|
Daca doriti sa introduceti parti de instalatie, marcati la nivelul datelor de baza setul de date S.C. PETROTEL - LUKOIL S.A de pe partea dreapta, dati click pe simbolul de pe bara cu meniul si introduceti o alta instalatie Cocsare. |
|
|
Colectarea Datelor |
||
|
La foarte multe instalatii Prezentare date instalatii a perspectivei Prezentare date instanta poate deveni greu de vizualizat in ansamblu. De aceea mergeti pe eticheta Gestionare. Acum este prezentata o singura data fiecare instalatie. Prin clic dublu se deschide caseta formular. |
|
|
|
|
|
||
Caseta Date de baza |

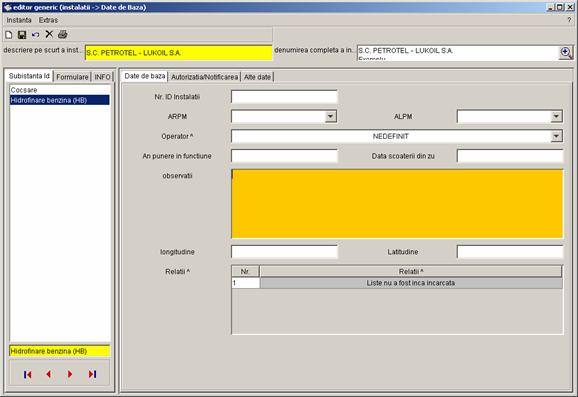

Imaginea 13 prezinta caseta Date de baza. |
|
|
Caseta de inregistrare contine trei etichete: Date de Baza, Autorizatia/Notificarea Alte Date |
|
Imaginea : Caseta de inregistrare necompletata pentru Instalatii Date de baza/ Date de baza |
||
In partea stanga a casetei vor fi prezentate toate inregistrarile legate de instalatia S.C. PETROTEL - LUKOIL S.A. si pot fi completate si de utilizatori diferiti (din alte registre) Pentru Hidrofinare benzina (HB) vor fi inventariate urmatoarele date. |
|
|
Nr. ID instalatie |
Nr. de identificare precisa a instalatiei, resp. a partii de instalatie |
12345-XY |
ARPM |
Lista Agentiilor Regionale de Protectia Mediului |
|
Colectarea Datelor |
||
ALPM |
Lista Agentiilor Locale de Protectia Mediului |
|
Operator^ |
Indicator catre operator (Registrul Integrat Operator |
S.C. PETROTEL - LUKOIL S.A. |
Data luare in exploatare |
Data luarii in exploatare a instalatiei (este prezentata indirect in diferite Registre - vezi Relationari^ |
|
Data scoatere din uz |
Data scoaterii din uz (este prezentata indirect in diferite Registre - vezi Relationari^ |
|
Observatii |
Observatii referitoare la instalatie respectiv parte de instalatie (este prezentata indirect in diferite Registre - vezi Relationari^ |
Hidrogenarea benzinei obtinute din procesele de distilare atmosferica si cocsare intarziata si eliminarea compusilor cu sulf, oxigen si azot |
Longitudine |
Coordonatele instalatiei |
|
Latitudine |
Coordonatele instalatiei |
|
Relationari^ |
Contine toate indicatoarele, care indica catre instalatie dinspre celelalte Registre sau din Registrul Integrat. Perspectiva este generata si actualizata automat. Nu se poate edita. |
|
|
Faceti clic cu tasta dreapta a mouse-ului pe inregistrare si selectati Actualizare revenire. Prin clic dublu pe inregistrare ajungeti direct in caseta initiala. |
|
|
Colectarea Datelor |
|
Caseta Date de baza |

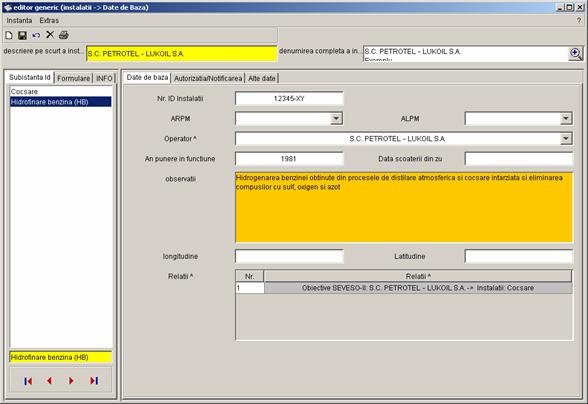

Imaginea 14 prezinta caseta completata Date de baza. |
Imaginea : Caseta de introducere completata pentru Instalatii Date de baza Date de baza |
Colectarea Datelor |
||||

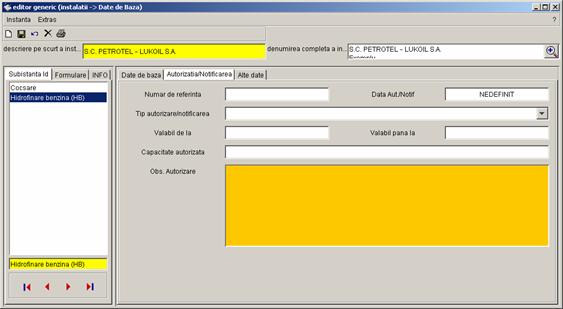

Caseta Autorizatie /Notificare |
In caseta Autorizatie/Notificare sunt stocate datele de baza ale autorizatiei respectiv a notificarii. |
|||
Imaginea : Caseta de inregistrare necompletata pentru Instalatii Date de baza/Autorizatie/Notificare |
||||
Vor fi inventariate urmatoarele date: |
|
|||
Cod documente |
Cod document al autorizatiei resp. notificarii |
|
||
Data autoriz./notif. |
Data autorizatiei resp. notificarii |
Nedefinit |
||
Tip autoriz./notif. |
Lista tiplului autorizatiei sau notificarii |
|
||
Valabil de la |
Termen de valabilitate a autorizatiei resp. notificarii |
|
||
Valabil pana la |
Termen de valabilitate a autorizatiei resp. notificarii |
|
||
Capaciate autorizata |
Capacitatile instalatiei stabilite in autorizatie |
|
||
Observatii autorizatie |
Camp pentru orice alte observatii referitoare la datele de autorizare (lungime text nelimitata) |
|
||
Colectarea Datelor |
||
Caseta Alte date Daten |
In caseta Alte date sunt retinute informatii referitoare la Directivele UE si referitoare la situatia apelor uzate si a deseurilor.
|
|

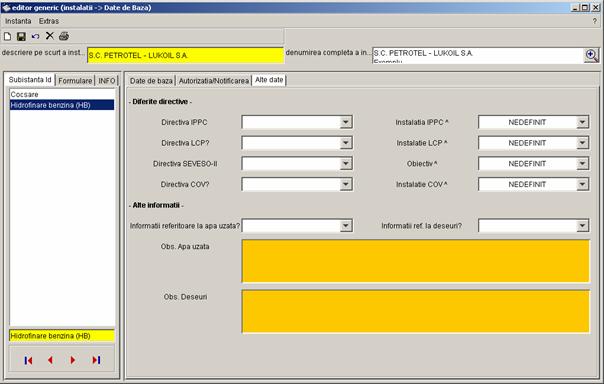

Imaginea : Caseta de inregistrare necompletata pentru Instalatii Date de baza/Alte date |
||
|
|
|
Vor fi cuprinse urmatoarele date:
|
|
|
Directiva IPPC? |
Intra instalatia sub incidenta Directivei IPPC? DA / NU / - |
Nu |
Instalatie IPPC^ |
Indicator catre instalatia IPPC in Registrul Integrat Registrul IPPC Instalatii IPPC |
Nedefinit |
Colectarea Datelor |
||
Directiva LCP? |
Intra instalatia sub incidenta Directivei LCP? DA / NU / - |
Nu |
Instalatie LCP^ |
Indicator catre instalatiile LCP in Registrul LCP Registrul LCP Instalatii LCP |
Nedefinit |
Directiva SEVESO-II? |
Intra instalatia sub incidenta Directivei SEVESO-II? DA / NU / - |
Da |
Obiectiv^ |
Indicator catre obiectivele SEVESO-II in Registrul SEVESO-II Registrul SEVESO-II Obiective SEVESO-II |
S. C. PETROTEL - LUKOIL S.A. |
Directiva COV? |
Intra instalatia sub incidenta Directivei COV? DA / NU / - |
|
Instalatia COV^ |
Indicator catre instalatiile COV in Registrul COV Registrul COV Instalatii COV |
Nedefinit |
Precizari ref. ape uzate |
Exista precizari ref. La apele uzate? DA / NU / - |
|
Precizari ref. deseuri |
Exista precizari referitoare la deseuri? DA / NU / - |
|
Observatii ape uzate |
Camp pentru orice alte observatii referitoare la situatia apelor uzate (lungime text nelimitata) |
|
Observatii deseuri |
Camp pentru orice alte observatii referitoare la deseuri (lungime text nelimitata) |
|
Colectarea Datelor |
|
Caseta Alte date Daten |

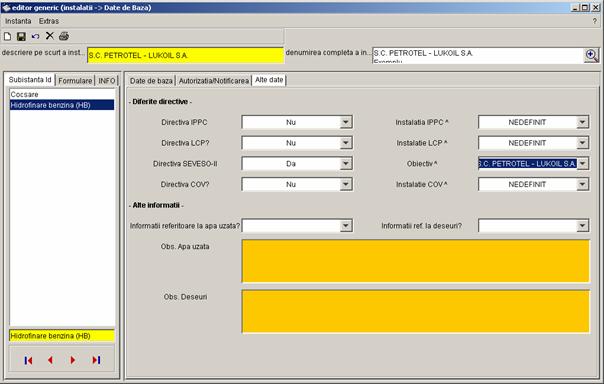

Imaginea 17 prezinta caseta completata Alte date.
|
Imaginea : Caseta de inregistrare completata pentru Instalatii Date de baza/Alte date |
Colectarea Datelor |
||
Legatura dintre alte registre tehnice si Registrul Integrat
|
|
|
Datele instalatiei exista doar o singura data in Registrul Integrat si stau astfel la dispozitia celorlalte registre (de exemplu pentru registrele Seveso-II, LCP, COV si IPPC). Exista campuri indicatoare care indica catre un alt set de date, adica catre interior sau exterior, de exemplu Instalatii din Registrul Integrat spre datele din Operatori din Registrul Integrat. Deoarece din toate registrele pentru Directivele SEVESO-II, COV, LCP si IPPC, trebuiesc raportate date cu privire la instalatii, acestea au fost inregistrate la nivel central in Registrul Integrat. Prin campurile indicatoare date de baza^ puteti accesa din registrul respectiv, in care va aflati, datele instalatiei din Registrul Integrat. Campurile indicatoare se recunosc prin semnul ^ la finalul denumirii campului. Detalii rezulta aici din exemplul Registrului SEVESO-II. |
|
|
Datele de baza ale instalatiei ^ |
Va aflati acum in Registrul SEVESO-II > Obiective SEVESO-II > Instalatii si trebuie sa introduceti, pentru setul de date deja stocat Datele instalatiei (Imaginea 18) in cadrul instalatiei S.C. PETROTEL - LUKOIL S.A.- Hidrofinare benzina (HB) deja inregistrate (Inregistrarea seturilor de date in Registrul Integrat vezi Capitolul ). (vezi colectarea datelor in manualul utilizatorului pentru Registul SEVESO-II). Campul Datele de baza ale instalatiei^ este un camp indicator si este prevazut cu nedefinit. |
|
Colectarea Datelor |
||||
|
||||
|
Cu un dublu click cu tasta dreapta a mouse-ului pe tabelul Date de baza ale instalatiior^ sunt afisate toate seturile de date disponibile. Puteti marca operatorul respectiv si astfel si selecta. O alta posibilitate este, prin accesarea prin click pe , sa deschideti lista de selectare cu Date de baza ale instalatiior inregistrate in Registrul Integrat si sa selectati si salvati instalatia respectiva. |
|||
Prin simbolul din coltul drept superior se ajunge din a doua caseta direct in caseta campului indicator. |
Colectarea Datelor |
|||
|

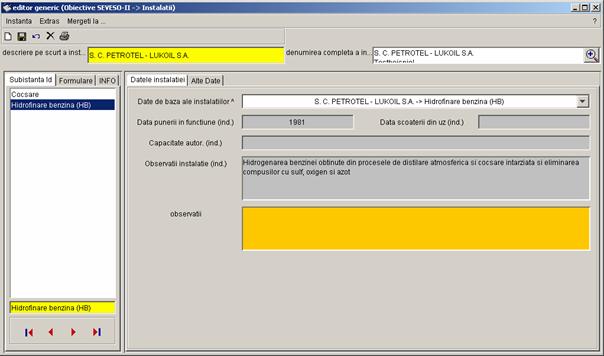

Imaginea 18 prezinta caseta completata Datele instalatiei
|
|||
Imaginea : Caseta de inregistrare completata Obiective SEVESO-II Instalatii Datele instalatiei |
Campurile Data luarii in exploatare (ind.), Data scoaterii din uz (ind.), Capacitate autorizata (ind.) si Observatii instalatie (ind.) nu se lasa selectate sau modificate. Ele sunt prezentate doar indirect (de aceea si prescurtarea (ind.) dupa denumirea campului), prin pozitionarea indicatorului Datele de baza ale instalatiei^ pe un set de date cu date ale instalatiei din Registrul Integrat. Datele inregistrate acolo in diferitele campuri sunt astfel prezentate aici in caseta. |
|
Colectarea Datelor |
|
|
Daca in Registrul Integrat, la prima colectare de date, nu exista inca nici o inregistrare pentru o instalatie, atunci puteti sa creati direct un set de date din indicator, in registrul respectiv Butonul Catre o instanta existenta inseamna, ca in Registrul Integrat exista deja la Instalatii o inregistrare pentru aceasta instalatie COV. Cu Intrerupere se obtine o revenire din actiune la situatia precedenta.
|
Colectarea Datelor |
|
Legatura in cadrul Registrului Integrat
|
|
Si in cadrul Registrului Integrat sunt conectate una la cealalta informatiile referitoare la datele instalatiilor si operatorilor. In caseta Instalatii, prin eticheta Date de baza si prin campul indicator Operatori^ se pot prelua informatii referitoare la operatorul instalatiei. |
|
Imaginea : Caseta de inregistrare pentru instalatii Date de Baza Date de Baza cu campul indicator Operatori ^ |
Colectarea Datelor |
|
|
|
|
Printr-un simplu click cu tasta dreapta a mouse-ului pe tabelul Operator^ vor fi afisate toate seturile de date disponibile. Puteti marca si selecta operatorul caruia ii apartine instalatia.
|
|
|
Prin simbolul din coltul drept superior se ajunge din a doua caseta direct in caseta campului indicator. |
Colectarea Datelor |
||||
Sistemica Economica |
|
|||
Directiva COV anexa IIA |
Domeniul Directiva COV anexa IIA indica valorile prag si valorile limita ale activitatilor instalatiilor noi si existente, mentionate in anexa II a Directivei COV. Denumirile activitatilor din Directiva COV anexa IIA sunt prestabilite si nu pot fi modificate de catre utilizator.
|
|||
Colectarea Datelor | Caseta Valori de prag/ valori limita de emisie
|
Cu un dublu click pe instanta Directiva COV anexa IIA in Explorer veti intra in caseta Valori de prag/valori limita de emisie Aici veti gasi informatii suplimentare referitoare la cerintele Directivei COV pentru activitatile corespunzatoare. Aceste inregistrari sunt stabilite prin Directiva COV, asa cum este evidentiat in exemplul 18-conversia cauciucului (Imaginea 21 |
||

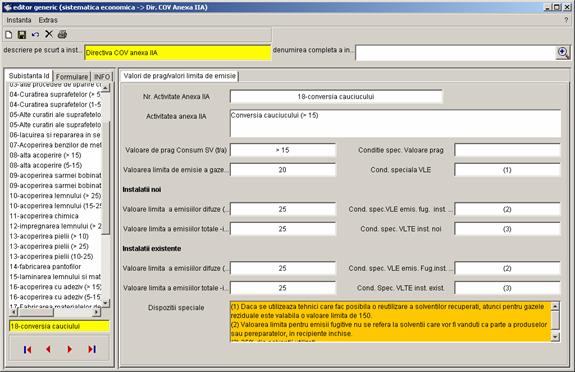

Imaginea : Caseta sistematica economica Directiva COV anexa IIA valori de prag/valori limita de emisie |
||||
Colectarea Datelor |
|||
Caseta cuprinde urmatoarele date: |
|
||
Nr. Activitate Anexa IIA |
Nr. Activitate Anexa IIA directiva COV |
18-conversia cauciucului |
|
Activitatea anexa IIA |
Activitate anexa IIA directiva COV |
Conversia cauciucului (> 15) |
|
Valoare de prag Consum SV (t/a) |
Valoare de prag pentru consumul de solventi in Tonne pe an |
> 15 |
|
Conditie spec. Valoare prag |
Cond. spec. valoare prag |
|
|
Valoarea limita de emisie a gazelor reziduale (C/Nm3) |
Valoarea limita de emisie a gazelor reziduale (C/Nm3) |
|
|
Cond. speciala VLE |
Conditie spec.valoare limita de emisie |
|
|
Instalatii noi |
|
|
|
Valoare limita a emisiilor difuze (%) instalatie noua |
Valoare limita a emisiilor difuze (in % din solventii utilizati) instalatia noua |
|
|
Cond. spec.VLE emis. fug. inst. noi |
Conditie speciala valoare limita de emisie emisii fug. - instalatii noi |
|
|
Valoare limita a emisiilor totale -instalatie noua |
Valoare limita a emisiilor totale - instalatie noua |
|
|
Cond. spec. VLTE inst. noi |
Cond. Spec. Valoare limita totala de emisie - Instalatii noi |
|
|
Colectarea Datelor |
||||
Instalatii existente |
|
|
||
Valoare limita a emisiilor difuze (%) instalatie existenta |
Valoare limita pentru emisiile difuze (in % solventi utilizati) instalatie existenta |
|
||
Cond. spec. VLE emis. Fug.inst. exist. |
Conditie speciala valoare limita emisie emisii fugitive - instalatii existente |
|
||
Valoare limita a emisiilor totale -instalatii existente |
Valoare limita a emisiilor totale - instalatie existenta |
|
||
Cond. Spec. VLTE inst. exist. |
Conditie speciala Valoare limita totala de emisie - instalatii existente |
|
||
Dispozitii speciale |
Dispozitii speciale |
(1) Daca se utilizeaza tehnici ... |
||
|
|
|||
Legatura intre registrul COV si Registrul Integrat
|
|
|||
In Registrul COV in Datele instalatiei > Datele instalatiei, campul indicator Activitatea COV anexa IIA indica catre Registrul Integrat Sistematica economica Directiva COV Anexa IIA cu inregistrarile. |
|
|||
Directiva COV anexa IIA ^ |
Va aflati acum in Registrul COV > Datele instalatiei > Datele instalatiei si trebuie sa introduceti, pentru setul de date deja stocat S.C. Victoria AG, Atelier de vulcanizare 1 - Instalatia (Inregistrarea seturilor de date este la Capitolul Activitatea COV anexa IIA in caseta de inregistrare Datele instalatiei Imaginea 22 ) (Colectarea datelor a se citi si in manualul utilizatorului - Registrul COV). Campul Activitatea COV anexa IIA este un camp indicator si este prevazut cu nedefinit. |
|||
Colectarea Datelor |
|
|

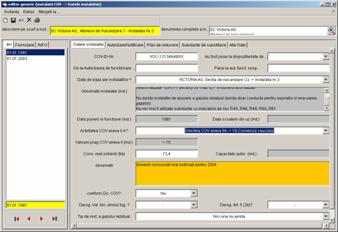

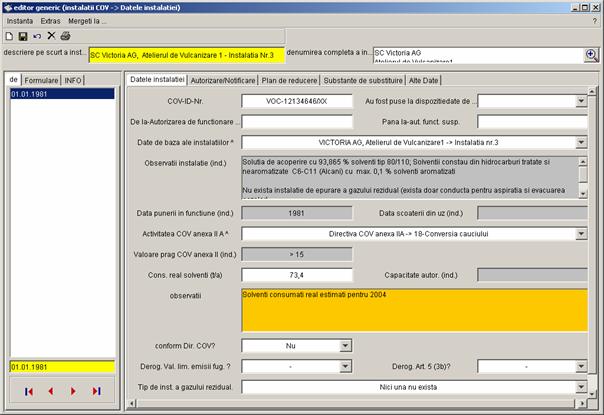

Imaginea 22 prezinta caseta completata Datele instalatiei
|
Imaginea : Caseta completata Registrul COV > Datele instalatiei > Datele instalatiei cu campul indicator Activitatea COV anexa IIA^ |
|
|
|
Printr-un simplu click cu tasta dreapta a mouse-ului pe campul Activitatea COV anexa IIA^ vor fi afisate toate seturile de date disponibile. Puteti marca setul de date respectiv (in exemplul nostru Conversia cauciucului) si astfel sa-l selectati. O alta posibilitate este, prin click pe , sa se deschida lista de selectare cu Activitatea COV anexa IIA aflata in Registrul Integrat si sa se selecteze si stocheze Activitatea COV anexa IIA corespunzatoare. |
Colectarea Datelor |
|
|
|
|
|
Prin simbolul din coltul drept superior se ajunge din a doua caseta direct in caseta campului indicator
|
Colectarea Datelor |
||
Substante/Categorii de substante |
In Registrul Integrat vor fi administrate in Substante/Categorii de substante substantele resp. categoriile de substante prevazute sau utilizate in diferitele registre. Acestea sunt necesare si pentru diverse obligatii de raportare catre UE (de exemplu pentru EPER - Directive IPPC) precum si pentru activitatile zilnice ale autoritatilor de mediu. |
|
Substantele Individuale-SEVESO-II |
Domeniul Substantele individuale SEVESO II contine substantele individuale listate cu denumirile lor si cantitatile de prag 1 si 2 stabilite, prevazute in anexa I partea 1 Directiva SEVESO-II. Inregistrarile pentru Substantele individuale SEVESO II sunt pre-stabilite si nemodificabile de catre utilizator.
|
|
Colectarea Datelor |
||
Caseta Datele substantelor SEVESO-II
|
In caseta Datele substantelor SEVESO-II gasiti informatii suplimentare referitoare la substantele individuale din Directiva SEVESO-II anexa I. Aceste inregistrari sunt prevazute de catre Directiva SEVESO-II, asa cum se arata in exemplul Azotat de amoniu 1) |
|
Imaginea : Caseta Substante/Categorii de substante Substantele individuale SEVESO -II Datele substantelor SEVESO-II |
||
|
|
|
Instanta denumire prescurtata |
SEVESO-II Part. 1 subst. Individ. |
|
Denumire completa |
SEVESO II anexa I partea 1: substante enumerate cu denumiri |
|
Colectarea Datelor |
|||
Caseta contine urmatoarele date: |
|
||
Nr.CAS |
Specificatii in vederea constatarii substantelor periculoase: Mentionarea denumirii lor chimice Numar CAS (Chemical Abstract Number) |
Fara specificatii |
|
Cantitatea de prag 1 (t) |
Cantitate de prag 1 in tone pentru substanta selectata (la utilizarea articolelor 6 si 7 din directiva) |
|
|
Cantitatea de prag 2 (t) |
Cantitatea de prag 2 in tone pentru substanta selectata (la utilizarea articolului 9 din directiva) |
|
|
Observatii substante |
Camp pentru orice alte substante (lungime text nelimitata) |
1. 1. Nitrat de amoniu (5 000/10 000): ingrasaminte, care se pot descompune de la sine Aceasta este valabila pentru de ingrasaminte combinate/ complete cu nitrat de amoniu (ingrasamintele combinate/complete ... |
|
Colectarea Datelor |
||
Legatura dintre Registrul SEVESO-II si Registrul Integrat
|
|
|
In Registrul SEVESO-II in Obiective SEVESO-II Substante Substante SEVESO-II listate cu denumire , campul Substante individuale SEVESO II indica catre Registrul Integrat Substante/ Categorii de substante Substante individuale SEVESO-II cu inregistrarile |
|
|
|
|
|
Caseta Substante SEVESO-II- liste cu denumire
|
Va aflati acum in Registrul SEVESO-II > Obiective SEVESO-II Substante si trebuie sa introduceti datele pentru setul de date S.C. PETROTEL - LUKOL S.A deja inregistrat (vezi inregistrarea seturilor de date in Capitolul ) (vezi Colectarea datelor si in Manualul utilizatorului Registrul SEVESO-II). Caseta de inregistrare contine doua etichete: Substante SEVESO-II- liste cu denumire Categorii de substante de SEVESO-II Alegeti eticheta Substante SEVESO-II- listate cu denumire si introduceti datele (Imaginea 25 Campul Substante individuale SEVESO II este un camp indicator, prevazut cu nedefinit.
|
|
Colectarea Datelor |
||

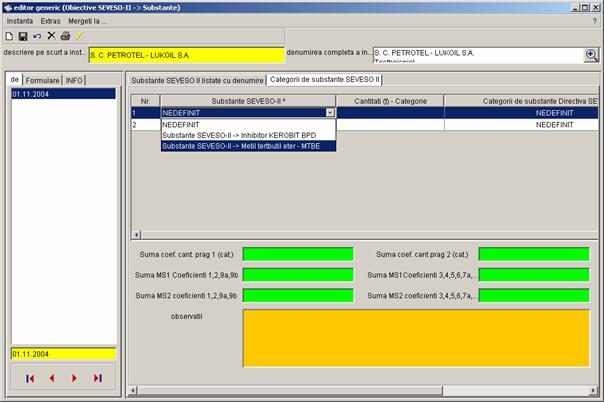

Imaginea : Caseta necompletata Obiective SEVESO-II Substante Substante SEVESO II listate cu denumire |
||
Printr-un click simplu cu tasta dreapta a mouse-ului catre campul Substante individuale SEVESO II se cor afisa toate seturile de date disponibile. Puteti marca setul de date respectiv (in exemplul nostru Substante individuale SEVESO-II > Acetilena) si astfel sa le selectati. Alta posibilitate: Printr-un click pe butonul de la Substante individuale SEVESO II se va deschide lista de selectare Substante individuale SEVESO-II stocate deja in Registrul Integrat si puteti sa selectati si sa salvati Substantele individuale SEVESO-II corespunzatoare |
||
Colectarea Datelor |
||
Imaginea Caseta completata Obiective SEVESO-II Substante Substante individuale SEVESO II |
||
Caseta contine urmatoarele date: |
||
Substante indiviudale SEVESO-II^ |
Indicator catre lista substantelor individuale SEVESO-II conform Anexei I partea 1 a Directivei cu cantitati de prag 1 si 2 in Registrul Integrat. Registrul Integrat Substante/Categorii Substante individuale SEVESO-II |
SEVESO II partea 1 Substante individuale -> acetilena |
Cantitati (t) |
Precizarea cantitatii in tone |
|
Cantitati de prag 1 (t) (ind.) Substante individuale |
Cantitatea de prag 1 in tone pentru substanta individuala aleasa (se poate vizualiza doar ca inregistrare in Registrul Integrat Substante/Categorii Substante individuale SEVESO-II |
|
Cantitati de prag 2 (t) (ind.) Substante individuale |
Cantitatea de prag 2 in tone pentru substanta individuala aleasa (se poate vizualiza doar ca inregistrare in Registrul Integrat Substante/Categorii Substante individuale SEVESO-II |
|
Colectarea Datelor |
|||
Coeficient-Cantitate/Prag1 |
Coeficient rezultat din cantitate raportata la cantitatea prag 1 Formula - va fi calculata automat |
|
|
Coeficient-Cantitate/Prag2 |
Coeficient rezultat din cantitate raportata la cantitatea prag 2 Formula - va fi calculata automat |
|
|
Suma coef. cant. prag1 |
Suma coeficientilor din raportarea cantitatilor la cantitatea prag 1 |
|
|
Suma coef. cant. prag2 |
Suma coeficientilor din raportarea cantitatilor la cantitatea prag 2 |
|
|
Observatii substante |
Camp pentru orice alte substante (lungime text nelimitata) |
|
|
Alte informatii pentru calcularea sumei coeficientilor cantitatilor de prag 1 si 2 Vezi Manualul utilizatorului Registrul SEVESO-II). |
|||
|
|||
Alte legaturi intre Registrul SEVESO-II si Registrul Integrat |
|
||
In Registrul SEVESO-II in Obiective SEVESO-II > Communicarea accidentului > 2. Felul incidentului (Eticheta setului de date deschis pentru operatorul S.C. PETROTEL - LUKOIL S.A ) , campul indicator Substante indiviudale SEVESO-II ^ indica catre Registrul Integrat substante/categorii de substante substante individuale SEVESO-II cu denumiri |
|
||
Colectarea Datelor |
|

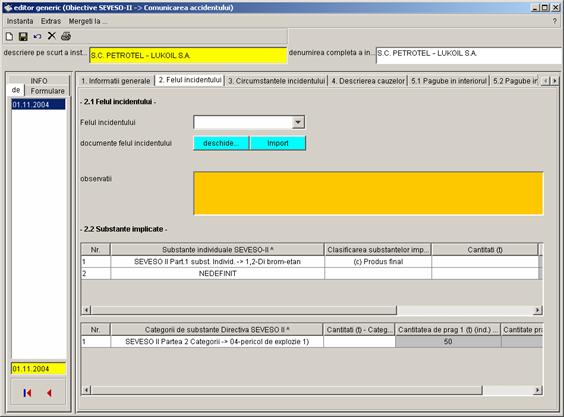

Imaginea Caseta de inregistrare completata Obiective SEVESO-II Communicarea accidentului > 2. Felul incidentului |
|
|
|
|
|
|
Tabelele sunt relativ mari datorita multimii de campuri. Astfel trebuie ca extrasele din tabel, vizibile, trebuie ajustate dupa necesitate prin slider sau prin latimea coloanei. |
Colectarea Datelor |
|
Tabelele de mai sus contin specificatii referitoare la substantele implicate. In primul tabel sunt cuprinse toate substantele individuale SEVESO-II - deci substantele care sunt listate cu denumiri in anexa I partea 1 Directiva SEVESO-II. In tabelul secund sunt cuprinse in categoria de substante SEVESO-II toate celelalte substante implicate - deci substantele, listate in anexa I partea 2 Directiva SEVESO-II (vezi si capitolul
|
|
Categorii de substante SEVESO-II |
Categorii de substante SEVESO-II cuprind conform anexei I partea 2 Directiva SEVESO-II categorii de substante listate fara denumiri in anexa I partea 1. Inregistrarile pentru Categorii de substante SEVESO-II sunt pre-stabilite si nu sunt modificabile de catre utilizator. |
|
Colectarea Datelor |
||
Caseta Datele categoriilor SEVESO-II |
In caseta Datele categoriilor SEVESO-II gasiti informatii suplimentare referitoare la categoriile de substanta corespunzatoare, din Directiva SEVESO-II anexa I partea 2. Aceste denumiri sunt prevazute de catre Directiva SEVESO-II, asa cum se observa din exemplul 06-inflamabil |
|
|
||

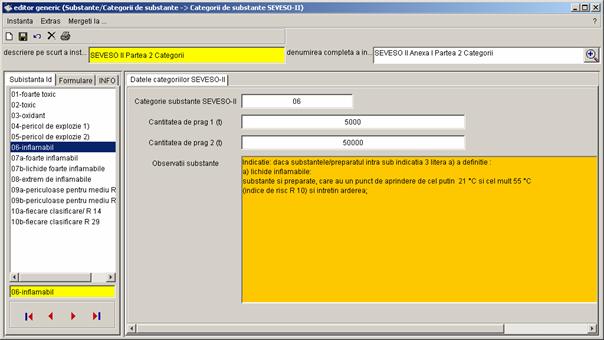

Imaginea : Caseta Substante/Categorii de substante SEVESO-II Datele categoriilor SEVESO-II |
||
|
|
|
Denumire prescurtata instanta |
SEVESO-II Partea 2 Categorii |
|
Denumire completa |
SEVESO II Anexa I Partea 2 Categorii |
|
5.4 Colectarea Datelor |
|||
Caseta contine urmatoarele date: |
|
||
Categorii subst. SEVESO-II |
Incadrarea substantelor periculoase |
inflamabil |
|
Cantitatea prag 1 (t) |
Cantitatea de prag 1 in tone a substantei periculoase (la utilizarea articolelor 6 si 7 din directiva) |
|
|
Cantitatea prag 2 (t) |
Cantitatea de prag 1 in tone a substantei periculoase (la utilizarea articolului 9 din Directiva) |
|
|
Observatii substante |
Camp pentru orice alte substante (lungime text nelimitata) |
Indicatie: daca substantele/preparatul intra sub indicatia 3 litera a) a definitie : a) lichide inflamabile: substante si preparate, care au un punct de aprindere de cel putin 21 °C si cel mult 55 °C (indice de risc R 10) si intretin arderea; |
|
5.4 Colectarea Datelor |
||
Legatura dintre Registrul SEVESO-II si Registrul Integrat |
|
|
In Registrul SEVESO-II in Obiective SEVESO-II > Substante > Categorii de substante SEVESO-II , campul indicator Categorii de substante SEVESO-II^ indica catre Registrul Integrat Substante/Categorii de substante Categorii de substante SEVESO-II cu denumiri. |
|
|
5.4 Colectarea Datelor |
|
Caseta Categorii de substante SEVESO-II |
Va aflati acum in Registrul SEVESO-II in Obiective SEVESO-II > Substante si trebuie sa introduceti, pentru setul de date S.C. PETROTEL - LUKOL S.A deja inregistrat (inregistrarea seturilor de date in Registrul Integrat vezi Capitolul ), datele in caseta de inregistrare Categorii de substante SEVESO-II ^. Campul Categorii de substante SEVESO-II^ este un camp indicator si este prevazut cu nedefinit.
|
Imaginea : Caseta necompletata Obiective SEVESO-II Substante Categorii de substante SEVESO-II^ |
|
Printr-un simplu click cu tasta dreapta a mouse-ului pe campul Categorii de substante SEVESO-II^ sunt afisate toate seturile de date disponibile. Puteti marca si asfel selecta setul de date respectiv. Alta posibilitate: Printr-un click pe butonul la Categorii de substante SEVESO-II^ se deschide lista de selectare cu Categorii de substante SEVESO II inregistrate in Registrul Integrat si puteti selecta si salva categoria de substante SEVESO-II.
|
5.4 Colectarea Datelor |
||
Substante SEVESO-II^ |
Indicatorul catre o lista de substante in Registrul Integrat, in care sunt stocate substantele grupate in categorii de substante. Registrul Integrat Substante/Categorii subst. Substanante nenominalizate SEVESO-II |
Substante SEVESO II -> Mertil terbutil eter - MTBE Inhibitor KEROBIT BPD |
|
Colectarea Datelor |
|
Coeficient-Cantitate/Prag1 (Cat.) |
Coeficient rezultat din cantitate raportata la cantitatea prag 1 Formula - va fi calculata automat |
|
Coeficient-Cantitate/Prag2 (Cat.) |
Coeficient rezultat din cantitate raportata la cantitatea prag 2 Formula - va fi calculata automat |
|
Suma coef. Cantitate prag 1(Cat.) |
Suma coeficientilor din raportarea cantitatii la cantitatea prag 1 |
|
Suma coef. Cantitate prag 2(Cat.) |
Suma coeficientilor din raportarea cantitatii la cantitatea prag 2 |
|
|
||
Caseta categorii de substante SEVESO-II |
Imaginea 31 prezinta tabelul completat pentru Categoriile de substante Directiva SEVESO-II^ ale setului de date selectat pentru eticheta Categorii de substante SEVESO-II |
|
Imaginea : Caseta completata Obiective SEVESO-II > Substante > Categorii de substante SEVESO-II |
Colectarea Datelor |
|
|
Colectarea Datelor |
|
|
Daca doriti sa mai introduceti un alt set de date pentru subinstanta, procedati in felul urmator: selectati substante/categorii de substante, dublu click pe partea dreapta pe Substante SEVESO-II si in final selectati subtipul "Substante SEVESO-II list. f. denum". Apoi dati click pe simbolul si introduceti o noua subinstanta Id (de ex. Inhibitor KEROBIT BPD). sau dati click in structura ramificata pe Substante nenominalizate SEVESO-II si pe partea dreapta a explorer-ului pe Substante SEVESO-II si in final click pe simbolul din bara meniului. Dupa introducerea numelui pentru subinstanta Id (de ex. Inhibitor KEROBIT BPD) in Explorer se deschide caseta de introducere. |
Colectarea Datelor |
||
|
Imaginea 32 prezinta setul de date inregistrat in explorer, pentru substantele SEVESO-II cu substantele individuale Metil tertbutil eter - MTBE si Inhibitor KEROBIT BPD. |
|
Caseta Datele substantelor SEVESO-II |
Deschideti cu dublu click setul de date inregistrat in explorer. Imaginea 31 arata caseta necompletata Datele substantelor SEVESO-II pentru substanta SEVESO-II "Mertil terbutil eter - MTBE". Alegeti din tabelul realizat pentru Categorii de substante Directive SEVESO-II^ SEVESO-II-Partea 2 Categorii > 08-extrem de inflamabile ce apartine de MTBE si salvati. |
|
Imaginea : Caseta necompletata Substante/Categorii de substante Substante SEVESO-II list. f. denum. Datele substantelor SEVESO-II |
Colectarea Datelor |
||||||
|
Imaginea 34 prezinta setul de date inregistrat pentru substanta SEVESO-II Mertil terbutil eter - MTBE cu SEVESO-II-Partea 2 Categorii 08-extrem de inflamabile (este afisat ca inregistrare in Registrul Integrat Substante/Categorii de substante Categorii de substante SEVESO-II). |
|
||||
Imaginea : Caseta completata Substante/Categorii de substante Substante SEVESO-II list. f. denum Datele substantelor SEVESO-II |
| Colectarea Datelor |
||||
|
Cu un dublu click pe inregistrarea SEVESO-II-Partea 2 Categorii 08-extrem de inflamabile veti obtine informatii suplimentare pentru aceasta categorie de substante (Imaginea 35 |
|||||
Imaginea : Caseta Substante/Categorii de substante Categorii de substante SEVESO-II Datele categoriilor SEVESO-II |
||||||
Legatura intre Registrul SEVESO-II si Registrul Integrat
|
|
|||||
In Registrul SEVESO-II in Obiective SEVESO-II > Substante > Substante SEVESO-II listate cu denumire , campul indicator Substante individuale SEVESO-II^ indica catre o lista de substante in Registrul Integrat, in care sunt stocate substante care sunt inregistrate ca si categorii de substante (Imaginea 36 si Capitolul |
|
|||||
Colectarea Datelor |
|
Caseta Categorii de substante SEVESO-II |
Va aflati acum in Registrul SEVESO-II in Obiective SEVESO-II > Substante si trebuie sa introduceti, pentru setul de date inregistrat deja, S.C. PETROTEL - LUKOL S.A (vezi Inregistrarea seturilor de date in Capitolul ), datele in tabelul Substante SEVESO-II^. Campul Categorii de substante SEVESO-II este un camp indicator si este prevazut cu nedefinit.
|
|
Imaginea 36 prezinta caseta cu eticheta Categorii de substante SEVESO-II si lista de selectare pentru Substante SEVESO-II^. |
Imaginea : Caseta necompletata Obiective SEVESO-II > Substante Categorii de substante SEVESO-II |
|
Informatii suplimentare referitoare la calculul sumei coeficientilor cantitatilor de prag 1 (cat.) si 2 (cat.) si la alte sume de coeficienti se gasesc in Manualul utilizatorului Registrul SEVESO-II. |
Colectarea Datelor |
|
Combustibili LCP |
Domeniul Combustibili LCP contine toti combustibilii solizi, gazosi si in forma de pulbere, conform Directivei LCP.
Nominalizarile Combustibililor LCP sunt prevazute conform Directivei LCP si sunt nemodificabile de catre utilizator.
|
Tip I - Instalatie existenta Tip II - Instalatie noua Tip III - Instalatie noua
|
Colectarea Datelor |
||
Caseta Tip I + II
|
In casetele Tip I + II si Tip III gasiti alte informatii ale cerintelor Directivei LCP. Aceste nominalizari sunt prevazute prin Directiva LCP, asa cum se poate veda in exemplul Combustibili solizi - altele pentru Tip I + II |
|

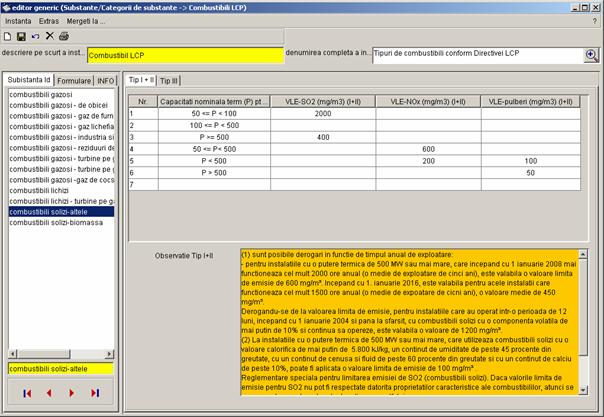

Imaginea : Caseta Substante/Categorii de substante Combustibili LCP Tip I+II |
||
|
|
|
Denumire prescurtata instanta |
Combustibil LCP |
|
Denumire completa |
Tipuri de combustibili conform Directivei LCP |
|
Colectarea Datelor |
||
Tabelul consta din urmatoarele campuri: |
|
|
Tip I+II |
|
|
Capacitati nominale term. (P) pt Tip I+II |
Capacitati nominale puterea termica (P) pentru Tip I+II |
50 <= P< 100 100 <= P< 500 P >= 500 50 <= P< 500 P < 500 P> 500 |
VLE-SO2 (mg/m3) (I+II) |
Valori limita de emisie SO2 (mg/m3) pentru Tip I+II |
|
VLE-NOx (mg/m3) (I+II) |
Valori limita de emisie a NOx (mg/m3) ca NO2 pentru Tip I+II |
|
VLE-pulberi (mg/m3) (I+II) |
Valori limita de emisie pulberi (mg/m3) pentru Tip I+II |
|
Observatie Tip I+II |
Observatie pentru Tip I + II |
(1) 1) sunt posibile derogari in functie de timpul anual de exploatare: - pentru instalatiile cu o putere termica de 500 MW sau mai mare,. ... |
Colectarea Datelor | Legatura intre Registrul LCP si Registrul Integrat
|
| In Registrul LCP in instalatii LCP > Datele instalatiei > Datele de autorizatii si in instalatii LCP > Cazan pe aburi > Datele autorizatiei , campul indicator Combustibili^ indica catre Registrul Integrat Substante /Categorii de substante combustibili LCP cu nominalizari
Legatura intre Registrul LCP si Registrul Integrat este aratata aici prin exemplul de la instalatii LCP > Cazan pe aburi > Datele autorizatiei. Tabelul Combustibili^ este identic la ambele legaturi |
|
||||
Combustibili LCP |
Va aflati acum in Registrul LCP > instalatii LCP > Cazan pe aburi si trebuie sa introdeceti, pentru setul de date S.C Rompetrol, Rafinaria Vega - centrala thermoelectrica - Cazan CR 1 deja introdus, datele in caseta de inregistrate Datele autorizatiei (vezi Inregistrarea seturilor de date Capitolul ). Datele S.C. Rompetrol Rafinaria Vega se vor inregistra mai intai in Registrul Integrat in Operatori si Instalatii (vezi colectarea datelor Capitolul 5.1 in Manualul utilizatorului Registrul LCP). Campul Combustibili este un camp indicator si este prevazut cu nedefinit.
| Colectarea Datelor |
||||||
Caseta Datele autorizatiei
|
In caseta Datele autorizatiei gasiti alte informatii referitoare la cerintele pentru cazanul cu aburi conform Directivei LCP. |
|||||||
Imaginea : Caseta Instalatii LCP Cazan pe aburi Datele autorizatiei |
||||||||
Caseta contine urmatoarele campuri: |
|
|||||||
Code de referinta Au./Not. (ind.) |
Numarul de referinta al autorizatiei resp. al notificarii (este afisat doar ca inregistrare a Registrului Integrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Integrat Instalatii Date de baza, se completeaza automat |
||||||
Data Autor./Notif. (ind.) |
Data autorizatiei resp. a notificarii (este afisat doar ca inregistrare a Registrului Integrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Integrat Instalatii Date de baza, se completeaza automat |
||||||
Tipul Autor./Notif (ind.) |
Tipul autorizatiei sau notificarii (este afisat doar ca inregistrare a Registrului Integrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Integrat Instalatii Date de baza, se completeaza automat |
||||||
Colectarea Datelor |
||
Valabil de la (ind.) |
Perioada de valabilitate a autorizatiei resp. a notificarii (este afisat doar ca inregistrare a Registrului Integrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Integrat Instalatii Date de baza, se completeaza automat |
Valabil pana la (ind.) |
Perioada de valabilitate a autorizatiei resp. notificare (este afisat doar ca inregistrare a Registrului Integrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Integrat Instalatii Date de baza, se completeaza automat |
Observatii (ind.) |
Observatii la autorizatie/notificare (este afisat doar ca inregistrare a Registrului Integrat Instalatii Datele de baza |
Dupa introducerea datelor in Registrul Integrat Instalatii Date de baza, se completeaza automat |
Observatii Autorizatie |
Camp pentru diferite observatii referitoare la datele autorizatiei (text nelimitat) De exemplu pentru stabilirea valorilor limita de emisie |
|
Tabelul pentru Combustibili^ consta din urmatoarele campuri: |
|
|
Combustibili^ |
Indicatori catre Registrul Integrat Substante/ Categorii de substante Combustibili LCP |
Combustibilii LCP -> Combustibili solizi altele Combustibili LCP -> Combustibili lichizi |
Consum max.(t/h oder Nmc/h) |
Consum maxim de combustibili in t/h sau Nmc/h |
|
VLE-NOx (mg/m3) |
Valoare limita de emisie pentru oxizii de azot ca in NO2 in mg/m3 |
|
VLE-SO2 (mg/m3) |
Valoarea limita de emisie pentru ca SO2 in mg/m3 |
|
Colectarea Datelor |
||||
VLE-pulberi (mg/m3) |
Valoarea limita de emisie pentru pulberi in mg/m3 |
|
||
Rata de desulfurare (%) |
Valoarea minima pentru gradul de retinere al sulfului in % |
|
||
Campurile Code de referinta Au./Not. (ind.), Data Autor./Notif., Tipul Autor./Notif (ind.), Valabil de la (ind.), Valabil pana la (ind.), Observatii (ind.), Observatii Autorizatie nu se pot selecta sau modifica. Ele sunt afisate doar indirect (de aici si prescurtarea (ind.) dupa numele campului), in care indicatorul Datele de baza ale instalatiei^ (vezi caseta Datele tehnice) face trimiterea catre un set de date din datele instalatiei din Registrul Integrat Campurile stocate sunt afisate apoi in caseta. Asfel exista doar o inregistrare a datelor de baza pentru instalatia LCP in Registrul Integrat, care sete accesibila si altor registre (de exempul registrul IPPC). Campul indicator Combustibili^ indica catre Registrul Integrat Substante/Categorii de substante Combustibili LCP cu denumirile (nominalizarile)
|
|
|||
| Colectarea Datelor |
|||
|
Printr-un simplu click cu tasta dreapta a mouse-ului pe campul Combustibili^ vor fi afisate toate seturile de date disponibile. Puteti marca setul de date respectiv si apoi selecta. O alta posibilitate este, printr-un click pe , sa se deschida lista de selectare cu Combustibili^ aflati in Registrul Integrat si sa se selecteze Combustibili^ corespunzatori si apoi sa se salveze. |
|||
|
||||
|
Colectarea Datelor |
|
|
|

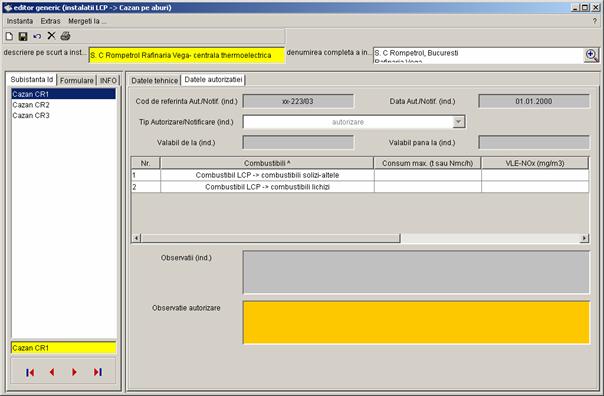

Imaginea : Caseta completata Instalatii LCP Cazan pe aburi Datele autorizatiei
|
|
|
Printr-un dublu click pe campul Combustibili LCP > combustibili solizi-altele sa intra in caseta setului de date afisat cu toate informatiile combustibilului selectat din cadrul instalatiei (Imaginea
Prin simbolul din coltul drept superior se ajunge din a doua caseta direct in caseta campului indicator
|
Colectarea Datelor |
|
Substante COV |
Substantele COV contin substante individuale COV, care nu sunt prevazute in Directiva COV si care vor fi inregistrate de catre utilizator.
|
|
Dati click in structura ramificata pe Substante/Categorii de substante si inregistrati o noua substanta prin intermediul simbolului . La prescurtarea instantei si la nominalizarea instantei veti introduce Substante COV/Substante conform Directivei COV. Selectati ca si subtip "Substante-COV".
Dupa ce ati introdus nou denumire de substanta "Alcani C6-C11 , se va afisa noul set de date.
|
Colectarea Datelor |
||
|
Daca doriti sa introduceti un alt set de date pentru subinstanta, procedati in felul urmator: selectati substante/categorii de substante, dublu click in partea dreapta pe Substante COV si in final pe subtipul "SubstanteCOV". Apoi dati click pe simbolul si introduceti o noua subinstanta Id (de ex. Substanta COV de testare). sau dati click in structura ramificata pe Substante COV si in partea dreapta a explorer-ului, pe denumirea Substante COV si apoi dati click pe simbolul din bara meniului. Dupa introducerea subinstantei noi Id Substanta COV de testare se deschide caseta de inregistrare. |
|
|
Imaginea 41 prezinta setul de date inregistrat pentru Substante COV cu substanta individuala Alcani C6-C11. |
|
Colectarea Datelor |
||
|
||
Caseta Substante COV |

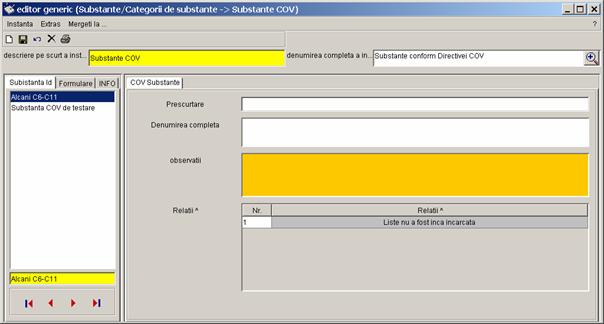

Cu un dublu click pe Alcani C6-C11 se deschide caseta de introducere necompletata, cu eticheta COV Substante. |
|
Imaginea : Caseta necompletata Substante/Categorii de substante Substante COV COV Substante |
Colectarea Datelor |
|
||
Vor fi colectate pentru Alcani C6-C11 urmatoarele date. |
|
|
|
Denumire prescurtata instanta |
Denumirea prescurtata a substantei |
Solutie de acoperire |
|
Denumire completa |
Denumirea completa a substantei (Marimea textului este nelimitata) |
Solutie de acoperire cu 93,865% Solventi Tip 80/110 |
|
Observatii |
Camp pentru diverse observatii (lungimea textului este nelimitata) |
max. 0,1% solventi aromatici |
|
Relatii^ |
Contine toate indicatoarele, care indica catre instalatie dinspre celelalte Registre sau din Registrul Integrat. Perspectiva este generata si actualizata automat. Nu se poate edita. |
|
|
|
|
||
|
|
||
Faceti clic cu tasta dreapta a mouse-ului pe inregistrare si selectati Actualizare revenire. Prin clic dublu pe inregistrare ajungeti direct in caseta initiala. |
Colectarea Datelor |
||

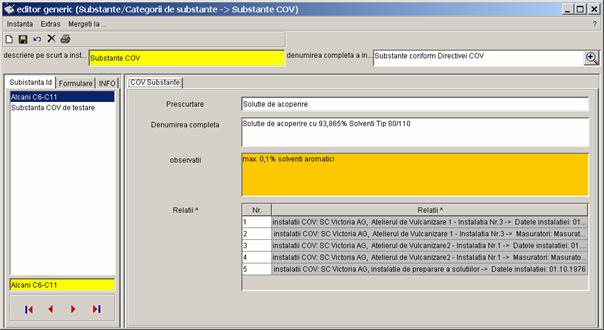

Imaginea : Caseta completata Substante/Categorii de substante Substante COV COV Substante |
||
|
||
Legatura dintre Registrul COV si Registrul Integrat
|
|
|
In Registrul COV in Instalatii COV > Datele instalatiei > Substante de substituiere , campul indicator Substante COV^ face trimiterea la o lista de substante in Registrul Integrat (Imaginea 41 si Capitolul |
|
|
Colectarea Datelor |
||
Substante COV ^ |
Va aflati acum in Registrul COV > Instalatii COV > Datele instalatiei si trebuie sa introduceti pentru setul de date deja inregistrat, SC Victoria AG, Atelierul de Vulcanizare1- Instalatia Nr.3, datele in caseta de inregistrare Substante de substituiere . (Vezi inregistrarea seturilor de date in Capitolul Datele SC Victoria AG, Atelierul de Vulcanizare1- Instalatia Nr.3 se vor introduce mai intai in Registrul Integrat in Operatori si Instalatii (vezi Colectarea datelor Capitolul 5.1 in Manualul utilizatorului Registrul COV). Campul Substante COV^ este un camp indicator si este prevazut cu nedefinit. |
|

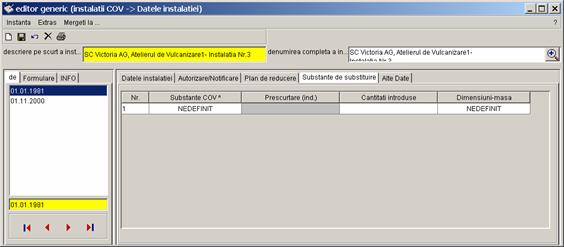

Caseta Substante de substituire
|
Caseta Substante de substituire contine o imagine de ansamblu a substantelor care trebuiesc substituite conform Directivei COV si planului de reducere. |
|
Imaginea : Caseta necompletata Instalatii COV > Datele instalatiei Substante de substituire |
||
Colectarea Datelor |
||
|
||
|
||
|
Printr-un simplu click cu tasta dreapta a mouse-ului pe campul Substante COV^ vor fi afisate toate seturile de date. Puteti marca si selecta setul de date respectiv. O alta posibilitate este, printr-un click pe , sa se deschida lista de selectare cu Substantele COV^ stocate in Registrul Integrat si sa se selecteze si stocheze substantele respective. |
|
|
|
|
Tabelul consta pentru SC Victoria AG, Atelierul de Vulcanizare1- Instalatia Nr.3 din urmatoarele campuri: |
|
|
Substante COV ^ |
Indicatori spre Registrul Integrat Substante/ Categorii de substante Substante COV |
Substante COV -> Alcani C6-C11 |
Prescurtare (ind.) |
Prescurtarea substantei este afisata din Registrul Integrat Substante/ Categorii de substante Substante COV |
Solutie de acoperire |
Cantitatea utilizata (t/a) |
Cantitatea utilizata de substanta in tone pe an |
|
Masa Dimensiune |
Lista dimensiunii pentru masa (poate fi completata cu inregistrari proprii - Lista+) |
t/a |
Colectarea Datelor |
||
Caseta Substante de substituire
|
Imaginea 45 prezinta Caseta completata Substante de substituire. |
|
Imaginea : Caseta completata Instalatii COV > Datele instalatiei Substante de substituire |
||
|
Printr-un dublu click pe campul Substante COV > Alcani C6-C11 se intra in caseta setului de date afisat cu toate informatiile pentru substanta din instalatie (Imaginea
Prin simbolul din coltul drept superior se ajunge din a doua caseta direct in caseta campului indicator
|
|
Colectarea Datelor |
||
Alte legaturi intre Registrul COV si Registrul Integrat
|
|
|
|
||
In Registrul COV in Instalatii COV > Masuratori > Date masurate, campul indicator Substante COV^ face trimitere catre lista de substante in Registrul Integrat (Imaginea 41 si Capitolul |
|
|
Substante COV ^ |
Va aflati acum in Registrul COV > Instalatii COV > Masuratori si trebuie sa introduceti pentru setul de date deja stocat, SC Victoria AG, Atelierul de Vulcanizare1- Instalatia Nr.3, datele in caseta de inregistrare Date masurate (vezi Inregistrarea seturilor de date in Capitolul Datele pentru SC Victoria AG, Atelierul de Vulcanizare1- Instalatia Nr.3 se vor introce in prealabil in Registrul Integrat (vezi Colectarea datelor Capitolul 5.1 in Manualul utilizatorului Registrul LCP). Campul Substante COV^ este un camp indicator si este prevazut cu nedefinit.
|
Colectarea Datelor |
||
Caseta Date masurate
|
Caseta Date masurate contine datele fiecarei masuratori. Acestea se pot clasifica atat cronologic cat si dupa locatie.
|
|

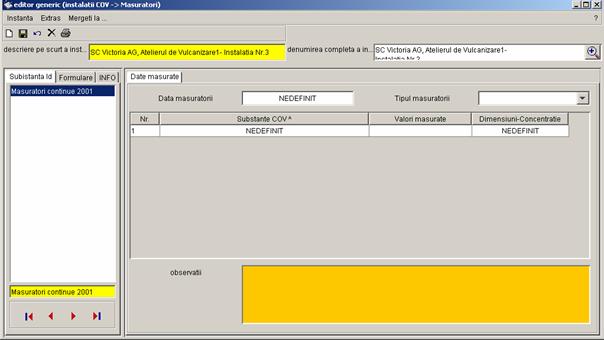

Imaginea : Caseta necompletata Instalatii COV Masuratori Date masurate |
||
Printr-un simplu click cu tasta dreapta a mouse-ului pe campul Substante COV^ , vor fi afisate toate seturile de date disponibile. Puteti marca si selecta setul de date respectiv. O alta posibilitate este, printr-un click pe , sa se deschida lista de selectare cu Substantele COV^ stocate in Registrul Integrat, si sa selecteze si salveze substantele respective. |
Colectarea Datelor |
||
Fiecare masuratoare poate fi atribuita, prin rezultatul sau, unui moment sau unei perioade de timp (in denumirea subinstantei). |
|
|
|
|
|
Fiecare masuratoare poate contine o multitudine de poluanti si rezultate ale masuratorilor. |
|
|
Tabelul consta pentru SC Victoria AG, Atelierul de Vulcanizare1- Instalatia Nr.3 din urmatoarele campuri: |
|
|
Data masuratorii |
Data masuratorii in format ZZ.LL.AAAA |
|
Tipul masuratorii |
Lista tipurilor de masuratori Masuratori discontinue Masuratori continue |
Masuratori continue |
Substante COV ^ |
Indicatori catre Registrul Integrat Substante/ Categorii de substante substante COV |
Substante COV -> HC |
Valorile masurate |
Introduceti valoarea masurata ca cifra |
|
Dimensiuni- Concentratie |
Lista dimensiunilor pentru concentratia, care poate fi completata prin inregistrarile proprii (Tipul campului: Lista+) |
mg/m3 |
Observatie |
Observatie ref. la masuratorile emisiilor (de exemplu conditiile de masurare) |
1 masurare in 2003 |
Analog se pot introduce datele masurate pentru alte perioade de timp si alte instalatii. |
Colectarea Datelor |
||
Caseta Datele masuratorii
|
Imaginea 47 arata caseta completata Datele masuratorii. |
|

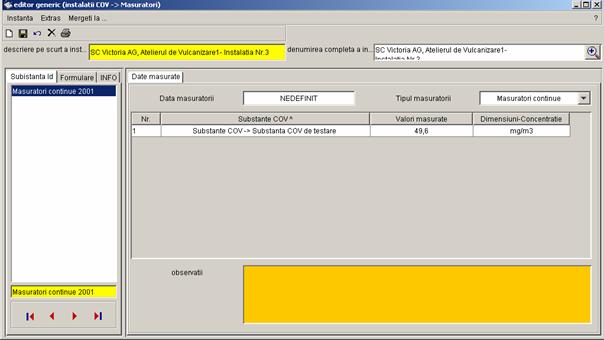

Imaginea : Caseta completata Instalatii COV Masuratori Date masurate |
||
|
Printr-un dublu click pe campul Substante COV > Substante COV de testare se intra intr-o caseta a setului de date afisat cu toate informatiile pentru substanta COV selectata din instalatie.
Prin simbolul din coltul drept superior se ajunge din a doua caseta direct in caseta campului indicator
|
|
Exportul, importul si tiparirea de date |
|
Exportul de date |
Detalii referitoare la exportul de date sunt descrise in manulalul utilizatorului RISA-GEN. Aici este prezentata doar pe scurt o imagine de ansamblu. Datele introduse se pot exporta ca ansamblu sau pe seturi de date. Ca formaturi pentru exportare stau la dispozitie: Formatul XML Formatul XLS (MS-Excel) Formatul CSV (format text) Exportul, importul si tiparirea de date |
Exportul, importul si tiparirea de date |
|
Daca trebuie sa se exporte doar seturi separate de date, atunci se va marca partea dreapta a Explorer-ului respectiv se vor marca seturile de date corespunzatoare. |
|
|
|
|
Exportul in Format XML se poate viziona adecvat intr-o Vizualizare XML si se utilizeaza in special pentru schimbul electronic de date (Imaginea 49 |

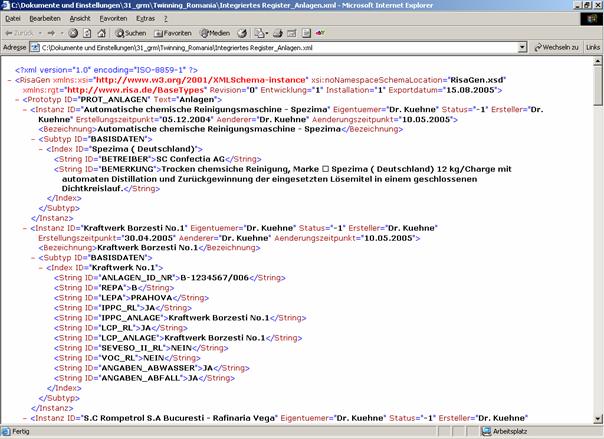

Imaginea : Imagine XML a exportului din instalatiile in Registrul Integrat |
Exportul, importul si tiparirea de date |
|
Importul de date |
Detaliile referitoare la importul de date sunt in manualul utilizatorului RISA-GEN. Aici este prezentata doar o imagine de ansamblu. Datele se pot importa in formatul urmator: Format XML Format XLS (MS-Excel) Format CSV (Format Text) (Formatul codificat ENC nu vor fi aici utilizate.) Importul rezulta din Explorer-ul RISA-GEN prin Meniu Instanta Import
|
Pentru Import exista o multitudien de optiuni. In imaginea alaturata sunt prezentate posibilitatile.
|
Exportul, importul si tiparirea de date |
|
Tiparirea |
Functia de tiparire a aplicatiei RISA-GEN se refera la seturile de date concrete, precum datele instalatiei, cazanele cu aburi, masuratorile emisiilor s.a. Functia de tiparire poate fi accesata in Explorer prin simbolul sau in Editorul Generic prin Meniul Tiparire Instanta Subinstanta
|
|
Tiparire HTML in browser Internet (HTML-Format) XLS (Excel) - Tiparire intr-un tabel MS-Excel Tiparirea campurilor necompletate - Tiparire completa a intregii structuri chiar si fara continutul fisierelor Numele fisierului - Fisier tinta pentru tiparire |
Exportul, importul si tiparirea de date |
|
Un exemplu pentru formatul tiparit al setului de date este vizualizat in Imaginea 50 |
|
Imaginea : Exemplu pentru formatul MS-Excel tiparit |
interogari |
||
Structura si modul de functionare |
Structura de baza si structura aplicatiei bazei de date sunt prezentate in Imaginea 2. |
|
|
Efectivul de date poate fi analizat si evaluat cu ajutorul unui instrument de interogare. Instrumentul de interogare face posibile interogarile liber alese.
|
|
Pentru Interogari exista urmatoarele optiuni spre alegere: Interogare cu subtipul interogari individuale Interogare Combinata cu subtipul Date Interogatie-Prototip Interogari |
||
Caseta Instrumente de interogare
|

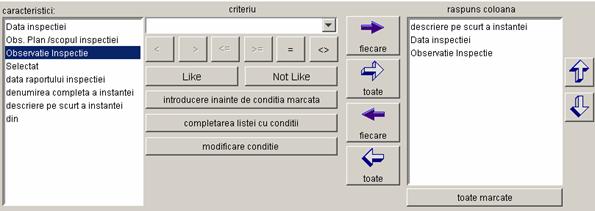

Structura intrumentului de interogare Caseta pentru interogari este compusa din trei parti: Interogari |
|
Explicatii la interfetele individuale la coloana de raspuns |
|
|
|
inseamna: doar caracteristica selectata este introdusa in coloana de raspuns |
|
|
inseamna: toate caracteristicile vor fi introduse in coloana de raspuns |
|
|
inseamna: doar caracteristica selectata in coloana de raspuns va fi stearsa |
|
|
inseamna: se vor sterge toate proprietatile din coloana de raspuns |
|
|
inseamna: stabilirea ordinii caracteristicilor in coloana de raspuns |
|
|
inseamna: toate caracteristicile din coloana de raspuns sunt marcate |
|
|
|
|
Explicatii la fiecare interfata pentru Criterii |
|
|
|
valoarea < mai mica ca |
|
|
valoare > mai mare ca |
|
|
valoare mai mica_sau egala |
|
|
Valoare mai mare _sau egala |
|
|
Interogari |
|
|
Toate seturile de date, care contin o valoare, vor fi afisate |
|
|
ca |
|
|
nu ca |
|
|
Randul de date, inaintea caruia trebuie sa se introduca conditia, trebuie marcata |
|
|
Se introduc conditiile in lista |
|
|
Modificarea conditiei |
|
|
Stergere paranteze |
|
|
Stergere conditie |
|
|
Vizualizarea indicatiei SELECT inainte de interogare (Afisarea datelor selectate, asa cum sunt inregistrate si selectate in baza de date) |
|
|
Vizualizare rezultat interogare |
Interogari |
||
Interogare |
Vor fi accesati operatorii cu anumite caracteristici.
|
|
Interogari individuale
|
|
|
|
Imaginea 53 arata interogatia cu toate caracteristicile pentru operator_interogare. |
|
|
Se marcheaza urmatoarele caracteristici in stanga ferestrei:
ALPM Se acceseaza interfata si caracteristicile selectate vor fi transferate automat in coloana de raspuns. |
|

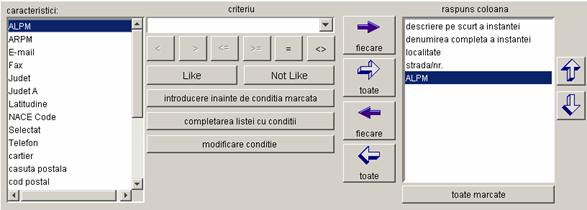

Imaginea 54 arata interogatia cu caracteristicile selectate pentru operator_interogare
|
|
|
Imaginea : Caseta Interogare cu caracteristicile selectate |
||
Interogari |
|
|
|
Prin actionarea interfetei rezultat vizualizare sunt vizualizate rezultatele interogatiei (Imaginea 55 |
|
Imaginea : Caseta rezultate pentru Interogare_operatori |
|
|
Interogatia poate fi limitata in continuare. Asftel sunt importanti pentru ALPM Prahova de ex. doar operatorii din zona de administrare Prahova. Se marcheaza caracteristica ALPM in fereastra stanga Caracteristici si se deschide lista de selectare pentru codul CAEN (NACE Code), aflata in Criteriu Selectati ALPM = Prahova si actionati interfata (Prahova apare in ferestra in criteriu) si dati conditia Completarea listei cu conditii. Conditia de interogare limitatoare "ALPM= Prahova" apare automat in fereastra in conditie. Cu stergere conditie poate fi indepartatea conditia de interogare limitata. Salvare conditia dvs. de interogare si actionati interfata rezultat vizualizare (Imaginea 56 |
Interogari |
|
Imaginea : Caseta interogari cu conditie de interogare limitata |
|
|
Salvare conditia dvs. de interogare si actionati interfata rezultat vizualizare (Imaginea 57 |
Interogari |
|

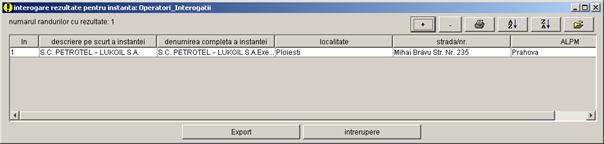

Imaginea : Caseta Rezultate interogatie limitata pentru operatori |
|
|
Rezultatul poate fi transferat in Excel. Prin Export veti introduce interogatia ca fisier Excel intr-un director/lista. Evaluarea datelor este astfel posibila prin Excel. Datele pot fi transmise in continuare, ca fisier Excel catre cei intersati. Prin simbolul puteti tipari rezultatul. |
Interogari |
|
Explicatii la conditiile de interogare AND/OR
|
Prin interfetele AND si OR se defineste o legatura intre randurile de date. Daca pentru mai multe campuri au fost puse conditii individuale, acestea pot forma o conditie complexa prin conectarea cu logica AND resp. OR si utilizarea parantezelor ( ). In mod standardizat se utilizeaza logica 'AND', adica conditiile conectate cu 'AND' trebuie ca toate sa fie indeplinite concomitent. Logica OR da valoarea 1 (adevarat), daca o conditie din cele doua ofera valoarea 1 (adevarat). Daca ambele conditii dau valoarea 0 (fals), interogatia va avea rezultatul 0 (fals). Cu simbolurile de paranteza pot fi elaborate conditii de interogare orientate resp. limitate. Luand exemplul celor trei conditii de interogare, A, B, C, rezultatul formularii (A SAU B) SI C nu este egal cu rezultatul formularii A sau B si C. |
|
Introduceti la interogatia ALPM= Prahova o alta conditie de interogare, adica operatorii se vor accesa prin Codul CAEN 11.00 (NACE Code 11.00). Marcati caracteristica NACE Code (codul CAEN) in fereastra stanga Caracteristici si deschideti lista de selectare pentru NACE Code (codul CAEN), care se afla in Criteriu Selectati NACE Code Nr. 11.00 si accesati interfata (Nr. 11.00 apare in ferestra in Criteriu) si dati conditia Completarea listei cu condtii . Apoi apasati pe AND. Conditia de interogare limitata "AND NACE Code=11.00" apare automat in fereastra in Conditia impreuna cu prima conditie stabilita. Salvare conditia de interogare si actionati interfata rezultat vizualizare (Imaginea 58 |
Interogari |
|
Imaginea : Caseta Rezultate pentru interogarea Operatori cu conditia AND |
|
|
Cu dublu click (tasta stanga a mouse-ului) pe respectivele randuri cu rezultate, se deschide caseta cu datele operatorilor, pe care o obtinenti de asemenea prin simbolul De aceea trebuie sa marcati intregul rand cu rezultate. |
Alte simboluri ale randurilor cu rezultate |
|
|
Rezultat exstins |
|
Inchide rezultatul |
|
Sortare coloane de la A la Z |
|
Sortare coloana de la Z la A |
Interogari |
|
Interogare combinata |
RISA-GEN permite si interogatii prototip extinse. Sunt posbile interogari combinate ale prototipurilor. |
Date interogatie prototip |
|
|
Doriti sa desfasurati un control si sa vedeti stadiul inspectiilor pentru obiectivele SEVESO-II si partenerii de contact responsabili. Conditia pentru interogarea combinata este ca pentru ambele prototipuri sa fie inregistrate interogatii individuale. Pentru aceasta trebuie realizata o interogare combinata intre Registrul Integrat si Registrul SEVESO-II. In Interogatie > Interogatie individuala se va elabora mai intai de toate o interogatie individuala la Registrul SEVESO-II Registrul_Inspectii si Operatori Registrul Integrat. |
|
Veti marca pentru Operatori_Registrul Integrat urmatoarele caracteristici in fereastra stanga:
Veti actiona interfata si caracteristicile alese vor fi automat transferate in coloana raspuns. |

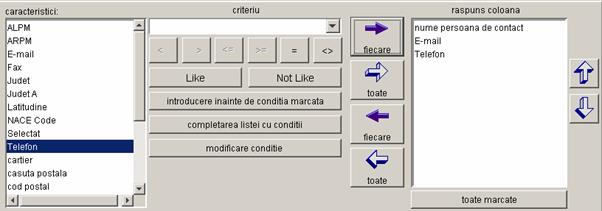

Imaginea : Caseta Interogare cu caracteristicile alese pentru Registrul Integrat_Operatori |
Interogari |
||||
|
||||
|
Marcati pentru Registrul SEVESO-II_Inspectii urmatoarele Caracteristici din fereatra stanga:
Actionati interfata si Caracteristicile selectate vor fi automat transferate in Coloana de raspuns. |
|||
Imaginea : Caseta Interogare cu caracteristici selectate pentru Registrul SEVESO-II _Inspectii |
||||
|
|
|||
|
Instrumentul de interogare este accesat prin Interogare combinata > Date prototip interogatie. In final marcati Prototip- Interogare si introduceti prin simbolul o noua instanta (vezi capitolul ) cu prescurtarea instantei "Registrul Integrat +Registrul SEVESO-II" si ca denumire a instantei "Registrul Integrat +Registrul SEVESO-II |
|||
Interogari |
|
|
Introduceti pentru eticheta compunere interogare, pentru primul rand de date, urmatoarele date:
si accesati realizare si apoi salvare. Introduceti urmatoarele date pentru al doilea rand de date:
si dati click pe realizare si in final pe salvare . |

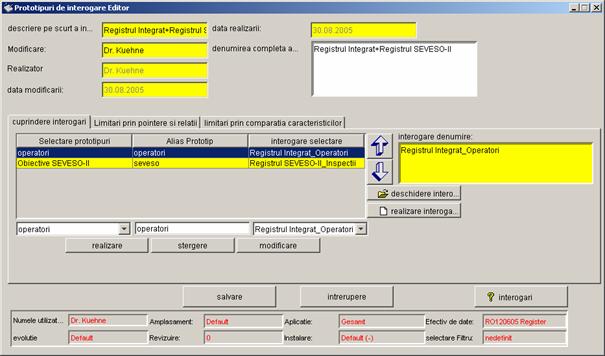

Imaginea : Caseta pentru interogare combinata Registru Integrat + Registru SEVESO-II |
Interogari |
|
Alte functiuni sunt. |
|
|
Stergerea randurilor de date marcate |
|
Modificarea randurilor de date marcate |
|
Interogari |

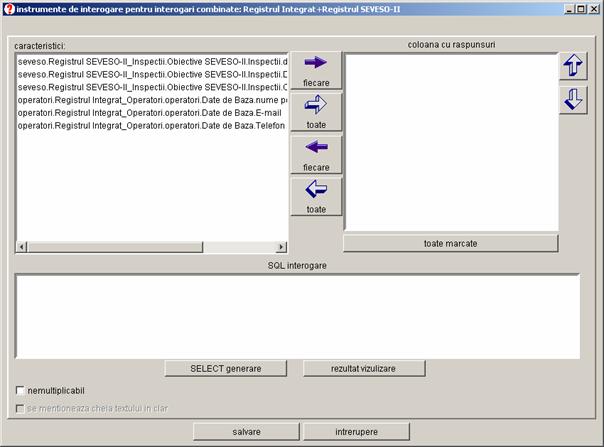

Imaginea : Caseta Instrument de interogare pentru interogatii combinate Registrul Integrat - Registrul SEVESO-II |
|
|
Selectati caracteristicile dorite, care apar in coloana de raspuns, accesati rezultat vizualizare so obtineti rezultatul pentru interogatia combinata. |
Interogari |

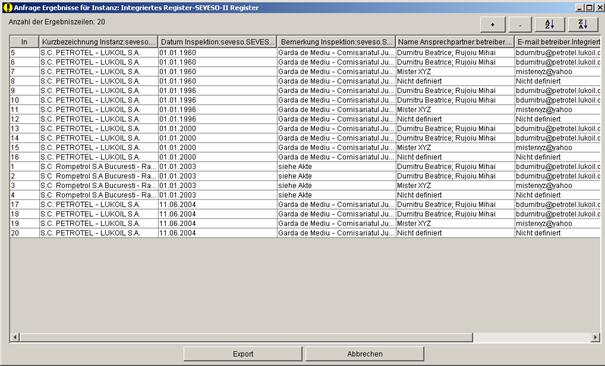

Imaginea : Caseta tabel rezultat interogatie combinata Registrul Integrat +Registrul SEVESO-II |
Imaginea 1: Constructia si structura generala a Registrului IntegratImaginea 2: Constructia si structura aplicatiei pentru baza de date Imaginea 3: Vizualizarea Explorer-ului cu structura ramificata si afisajul seturilor de date Imaginea 4: Constructia Editorului Generic Imaginea 5: Crearea unei instante noi (a unui set de date inserat) Imaginea 6: Caseta de inregistrare necompletata a setului de date nou introdus (instanta) Imaginea 7: Explorer cu o inregistrare noua de date (instanta) Imaginea 8: Caseta necompletata de inregistrare pentru Operatori Date de baza/ Date de baza Imaginea 9: Caseta de inregistrare completata pentru Operatori Date de baza/Date de baza Imaginea 10: Caseta de inregistrare necompletata pentru Operatori Date de baza/ Partener de contact Imaginea 11: Caseta de inregistrare completata pentru Operator Date de baza Partener de contact Imaginea 12: Caseta de inregistrare pentru obiectivele SEVESO-II Date SEVESO-II Date de baza Imaginea 13: Caseta de inregistrare necompletata pentru Instalatii Date de baza/ Date de baza Imaginea 14: Caseta de introducere completata pentru Instalatii Date de baza Date de baza Imaginea 15: Caseta de inregistrare necompletata pentru Instalatii Date de baza/Autorizatie/Notificare Imaginea 16: Caseta de inregistrare necompletata pentru Instalatii Date de baza/Alte date Imaginea 17: Caseta de inregistrare completata pentru Instalatii Date de baza/Alte date Imaginea 18: Caseta de inregistrare completata Obiective SEVESO-II Instalatii Datele instalatiei Imaginea 19: Caseta de inregistrare pentru instalatii Date de Baza Date de Baza cu campul indicator Operatori ^ Imaginea 20: Caseta Sistematica economica conform Directivei COV anexa IIA Imaginea 21: Caseta sistematica economica Directiva COV anexa IIA valori de prag/valori limita de emisie
Imaginea 23: Caseta Substantele individuale SEVESO II Imaginea 24: Caseta Substante/Categorii de substante Substantele individuale SEVESO -II Datele substantelor SEVESO-II Imaginea 25: Caseta necompletata Obiective SEVESO-II Substante Substante SEVESO II listate cu denumire Imaginea 26: Caseta completata Obiective SEVESO-II Substante Substante individuale SEVESO II Imaginea 27: Caseta de inregistrare completata Obiective SEVESO-II Communicarea accidentului > 2. Felul incidentului Imaginea 28: Categorii de substante SEVESO-II conform Directivei SEVESO-II Imaginea 29: Caseta Substante/Categorii de substante SEVESO-II Datele categoriilor SEVESO-II Imaginea 30: Caseta necompletata Obiective SEVESO-II Substante Categorii de substante SEVESO-II^ Imaginea 31: Caseta completata Obiective SEVESO-II > Substante > Categorii de substante SEVESO-II Imaginea 32: Substante SEVESO-II conform Directivei SEVEO-II Imaginea 33: Caseta necompletata Substante/Categorii de substante Substante SEVESO-II list. f. denum. Datele substantelor SEVESO-II Imaginea 34: Caseta completata Substante/Categorii de substante Substante SEVESO-II list. f. denum Datele substantelor SEVESO-II Imaginea 35: Caseta Substante/Categorii de substante Categorii de substante SEVESO-II Datele categoriilor SEVESO-II Imaginea 36: Caseta necompletata Obiective SEVESO-II > Substante Categorii de substante SEVESO-II Imaginea 37: Caseta Combustibili LCP conform Directivei LCP Imaginea 38: Caseta Substante/Categorii de substante Combustibili LCP Tip I+II Imaginea 39: Caseta Instalatii LCP Cazan pe aburi Datele autorizatiei Imaginea 40: Caseta completata Instalatii LCP Cazan pe aburi Datele autorizatiei Imaginea 41: Substante COV conform directivei COV Imaginea 42: Caseta necompletata Substante/Categorii de substante Substante COV COV Substante Imaginea 43: Caseta completata Substante/Categorii de substante Substante COV COV Substante Imaginea 44: Caseta necompletata Instalatii COV > Datele instalatiei Substante de substituire Imaginea 45: Caseta completata Instalatii COV > Datele instalatiei Substante de substituire Imaginea 46: Caseta necompletata Instalatii COV Masuratori Date masurate
Imaginea 47: Caseta completata Instalatii COV Masuratori Date masurate Imaginea 48: Tabela Excel a exportului instalatiilor / Registrul Integrat Imaginea 49: Imagine XML a exportului din instalatiile in Registrul Integrat Imaginea 50: Exemplu pentru formatul MS-Excel tiparit Imaginea 51: Caseta pentru interogare este afisata in explorer Imaginea 52: Caseta pentru instrumentul de interogare Imaginea 53: Caseta Interogatie cu caracteristicile pentru operator Imaginea 54: Caseta Interogare cu caracteristicile selectate Imaginea 55: Caseta rezultate pentru Interogare_operatori Imaginea 56: Caseta interogari cu conditie de interogare limitata Imaginea 57: Caseta Rezultate interogatie limitata pentru operatori Imaginea 58: Caseta Rezultate pentru interogarea Operatori cu conditia AND Imaginea 59: Caseta Interogare cu caracteristicile alese pentru Registrul Integrat_Operatori Imaginea 60: Caseta Interogare cu caracteristici selectate pentru Registrul SEVESO-II _Inspectii Imaginea 61: Caseta pentru interogare combinata Registru Integrat + Registru SEVESO-II Imaginea 63: Caseta tabel rezultat interogatie combinata Registrul Integrat +Registrul SEVESO-II Document InfoAccesari: 4202 Apreciat: Comenteaza documentul:Nu esti inregistratTrebuie sa fii utilizator inregistrat pentru a putea comenta Creaza cont nou A fost util?Daca documentul a fost util si crezi ca meritasa adaugi un link catre el la tine in site in pagina web a site-ului tau.
Copyright © Contact (SCRIGROUP Int. 2024 ) |
