Proba practica
Profil: Tehnic
Specializarea: Tehnician desenator in Constructii si instalații
Clasa: a XI-a
Se acorda 10 puncte din oficiu.Timpul efectiv de lucru este de 3 ore.
SUBIECTUL I. Total 50 puncte

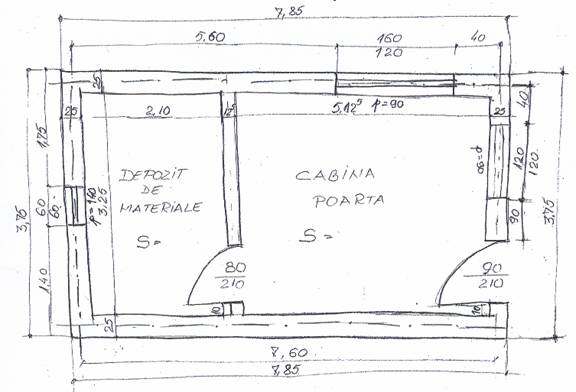

Sa se reprezinte schita de mai jos la scara (1 : 50) :
SUBIECTUL II. Total 40 puncte
Precizati denumirea detaliului ;
Indicati elementele componente ale detaliului
Proba practica
Profil: Tehnic
Specializarea: Tehnician desenator in Constructii si instalații
Clasa: a XI-a
Se acorda 10 puncte din oficiu.Timpul efectiv de lucru este de 3 ore.
BAREM DE NOTARE PENTRU PROBA PRACTICA
SUBIECTUL I. Total 50 puncte
1. reprezentarea corecta la scara a elementelor planului dat 5 punct
- stabilirea corecta a grosimii peretilor in functie de rol si pozitie 2, 5 puncte -utilizarea corecta a grosimii liniilor pentru reprezentarea elementelor 2, 5 puncte
2. pozitionarea si stabilirea dimensiunilor golurilor de usi si ferestre; 20 puncte
- alegerea corecta a dimensiunilor golurilor functie de pozitia lor si tipul incaperii la care sunt amplasate 10 puncte
- pozitionarea corecta a golurilor astfel incat sa fie asigurata mobilareaiincaperii 5 puncte
- stabilirea corecta a modului de deschidere a usilor 5 puncte
3.Cotarea interioara si exterioara a planului; 20 puncte
- cotarea interioara 10 puncte
pozitionarea corecta a liniilor de cota 5 puncte
inscrierea corecta a valorii cotei 5 puncte
- cotarea exterioara 10 puncte
pozitionarea corecta a liniilor de cota 5 puncte
inscrierea corecta a valorii cotei 5 puncte
4.Aspectul general al lucrarii 5 puncte
acuratetea desenului; 2,5 puncte
aspectul scrierii 2,5 puncte
SUBIECTUL II. Total 40 puncte
1.Precizati denumirea detaliului ;
2.Indicati elementele componente ale detaliului
. Detaliul reprezentat este:Hidroizolarea pereților exteriori la construcții fara subsol
. 1- perete exterior(soclu); 2-hidroizolație orizontala; 3-hidroizolație de separare a pardoselii,dintr-un strat de carton bitumat sau impaslitura; 4- hidroizolație bituminoasa verticala(vopsire cu mastic bituminos); 5- strst de rupere a capilaritații din pietris; 6-tencuiala de protecție a izolației soclului cu mortar de ciment; 7- trotuar; 8-rost umplut cu mastic bituminos;9-
10-umplutura.
intocmit,prof. Crina Carpusor
Proba practica
Profil: Tehnic
Specializarea: Tehnician desenator in Constructii si instalații
Clasa: a XI-a
Se acorda 10 puncte din oficiu.Timpul efectiv de lucru este de 3 ore.
SUBIECTUL I. Total 40 puncte

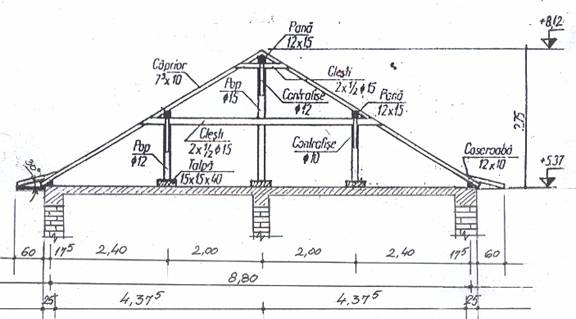

Se da secțiunesarpanta din figura de mai jos.
Se cere reprezentarea sarpantei la scara 1 :50 .
SUBIECTUL II. Total 50 puncte

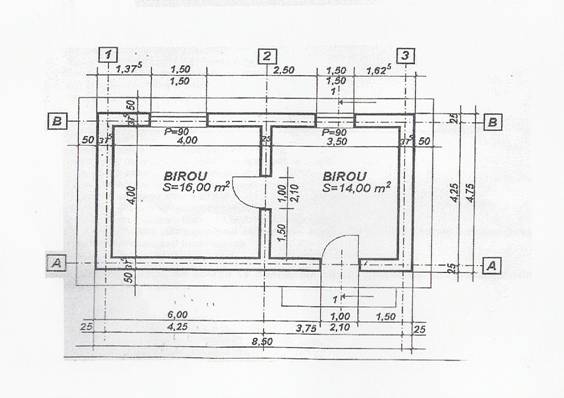

Se cere sa se reprezinte planul cladirii de mai jos la sc.1 : 50.
