PEGASUS F2 T - CAZANE DIN FONTA CU RANDAMENT INALT CU FUNCTIONARE PE GAZE NATURALE

Retineti: pentru a evita cheltuieli inutile, înainte de a contacta Serviciul Tehnic autorizat asigurati-va ca nefunctionarea cazanului nu se datoreaza cumva absentei alimentarii electrice sau a gazului.

CUPRINS Pag.

Date tehnice generale 4

Dimensiuni si date tehnice 4

Instalarea 8

Scheme de conexiuni 9

Pornirea si oprirea 11

Reglarea si conversia gazului 14

Întretinere si curatare    16

Posibile defectiuni 17

1. DATE TEHNICE GENERALE

1.01 Introducere

Cazanele Pegasus F2 T, aprobate CE si avizate ISCIR, sunt un nou model destinat functionarii cu gaze naturale (G20) sau G.P.L. (G31), pentru încalzire centrala si preparare apa calda de consum.

1.02 Cerinte de instalare

Asamblarea, instalarea, probele si întretinerea se vor efectua de personal autorizat. Cazanul va fi instalat în conformitate cu prevederile legislatiei si normativelor în vigoare cu privire la dimensiunile camerei de amplasare a cazanului, ventilarii, evacuarii gazelor arse, racordarii la cosul de fum, instalatia de apa, instalatia de gaz si instalatia electrica.

2. DIMENSIUNI sI DATE TEHNICE

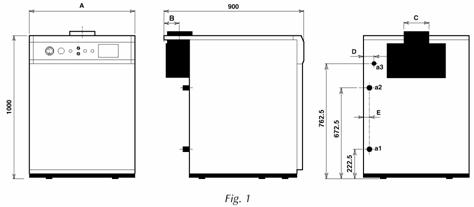

2.01 Caracteristici dimensionale (vezi fig. 1 si tab. 2)

a1 - Retur 1"1/2

a2 - Tur 1"1/2

a3 - Racord gaz 3/4"

8. POSIBILE DEFECŢIUNI

7. ÎNTREŢINERE sI CURĂŢARE

Urmatoarele operatii vor fi efectuate numai de personal calificat. Va recomandam contactarea reprezentantilor tehnici FERROLI autorizati.

7.01 Inspectia sezoniera a cazanului si a cosului

Înainte de venirea iernii va trebui efectuata o inspectie generala a cazanului, a instalatiei de încalzire si a cosului. Se vor verifica:

- Curatenia elementelor sectionale, arzatorului si cosului.

- Presiunea corecta a apei în instalatie.

- Functionarea corecta a dispozitivelor de comanda si siguranta.

- Termocuplul si electrodul de aprindere sa nu aiba depuneri de cenusa.

- Flacara pilot îmbraca corect termocuplul.

- Pompele de circulatie sa functioneze liber.

- Sa nu existe pierderi de gaze.

- Debitul si presiunea gazului sa fie corecte.

7.02 Curatarea cazanului si a cosului

Pentru a curata cazanul si cosul, îndepartati ansamblul arzator de pe cazan.

Pentru acces la focar, procedati dupa cum urmeaza (fig. 9): îndepartati capacul mantalei; îndepartati izolatia ce acopera racordul de fum; îndepartati capacul de vizitare al colectorului de gaze arse 2 si izolatia sa, asigurate cu suruburi autofiletante 1.

Acum puteti curata toate trecerile gazelor arse prin cazan, utilizând o perie 3. Retineti ca trebuie controlate si daca este necesar curatate cosul de fum si racordul cazanului la acesta. Aveti grija sa nu avariati bulbul sau capilarul termostatului de siguranta pentru gaze arse.

Important - Nu curatati arzatoarele cu produse chimice sau cu peria de sârma, întrucât acestea pot decalibra gaurile de iesire ale amestecului aer-gaz. Când curatarea este completa, reasamblati cu grija în pozitia corecta. Controlati apoi etanseitatea circuitelor de gaz si gaze arse, functionarea dispozitivelor de comanda si siguranta si presiunea si debitul gazului.

Legenda:

suruburi de fixare

Capac de vizitare cu izolatie

Perie de curatare

Punct control gaze arse

Fig. 9

2.02 Date tehnice

Cazanul standard PEGASUS F2 T este reglat pentru functionarea pe gaze naturale (G20).

Cazanul este proiectat sa functioneze la o temperatura de 82 C si un Dt maxim de 20 C. Termostatul de limita este reglabil pâna la un maxim de 110 C.

2.03 Componente principale

Vedere din fata a cazanului fara carcasa frontala

Fig. 2a

Panoul de comanda

Fig. 2b

Legenda

Flacara pilot poate fi reglata vizual, fara a utiliza instrumente, verificând daca flacara îmbraca corect termocuplul fara a arde gaze în exces. Pentru reglarea flacarii, rotiti surubul 5 (fig. 7b). Pentru a trece cazanul de la GAZE NATURALE la GPL, în afara înlocuirii duzelor trebuie însurubat cu grija surubul de reglare a presiunii 2 complet.

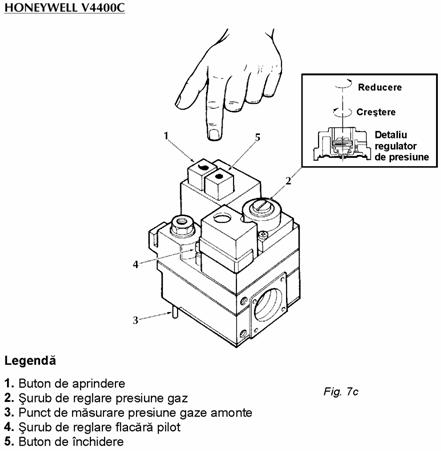

6.04 Reglarea presiunii gazului si conversia gazului cu vana "HONEYWELL V4400C"

Reglati presiunea de alimentare la arzatoarele principale rotind surubul 2 (fig. 7c): rotiti-l în sens orar pentru a mari presiunea si în sens antiorar pentru a o micsora (punctul de masurare a presiunii 11 fig. 2a/2b

Flacara pilot poate fi reglata vizual, fara a utiliza instrumente, verificând daca flacara îmbraca corect termocuplul fara a arde gaze în exces. Pentru reglarea flacarii, rotiti surubul 5 (fig. 7c). Pentru a trece cazanul de la GAZE NATURALE la GPL, în afara înlocuirii duzelor trebuie însurubat cu grija surubul de reglare a presiunii 2 complet.

REŢINEŢI: Kitul complet de conversie pentru GPL este furnizat doar la cerere.

6.05 Înlocuirea duzelor principale si pilot

Atentie: Urmatoarele reglaje si operatiuni de conversie vor fi efectuate numai de personal calificat.

Pentru a înlocui duzele principale si pilot procedati dupa cum urmeaza:

- Închideti gazul si deconectati cazanul de la retea.

- Înlocuiti duzele cu atentie pentru a nu avaria garniturile de etansare ale acestora. Daca acestea au fost avariate, înlocuiti-le.

- Reasamblati cu grija.

- Reglati presiunea de gaz la injectoarele principale si flacara pilot.

- Verificati functionarea corecta a cazanului si etanseitatea.

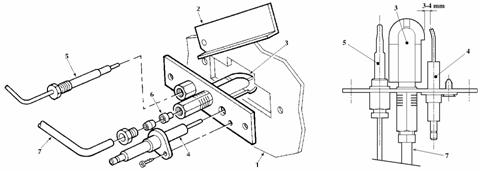

6.06 Ansamblul arzatorului pilot

Fig. 8

Legenda

5.05 Oprirea temporara

Pentru a opri cazanul pe o scurta perioada de timp, închideti alimentarea electrica (utilizând comutatorul cazanului). Astfel toate componentele electrice sunt oprite si ramâne aprinsa numai flacara pilot.

5.06 Oprirea cazanului pe o perioada îndelungata

Rotiti butonul 1 asa cum este indicat în fig. 7a-7b (la modelele 51-68), apasati butonul 5 ca în fig. 7c (la modelele 85-102). Aceasta va opri alimentarea cu gaz atât a arzatorului principal cât si a arzatorului pilot. Închideti robinetul de gaz dinaintea cazanului si deconectati cazanul de la retea.

5.07 Controale de efectuat dupa pornire

La prima pornire:

- Asigurati-va ca circuitul de gaz este perfect etans.

- Asigurati-va ca flacara pilot este adecvata si bine reglata; daca nu, reglati-o utilizând surubul de reglare al vanei de gaz (fig. 7a-7b-7c).

- Testati aprinderea cazanului pornindu-l si oprindu-l utilizând termostatul de reglare.

- Verificati ca nu exista scapari de gaze de ardere din spatele cazanului la nivelul racordului de fum, ceea ce indica fie ca tirajul este insuficient fie ca cosul este obturat.

- Verificati ca racordul la cos sa fie perfect etans în punctul de racordare la cazan.

- Verificati consumul de gaz masurat de contor sa corespunda celui indicat în tabelul cu date tehnice.

6. REGLARE

6.01 Reglarea presiunii la arzator

Asa cum este descris mai sus, cazanul este reglat sa functioneze pe GAZE NATURALE (G20); presiunea gazelor a fost testata si calibrata de producator.

Totusi, datorita unor posibile diferente ale presiunii în reteaua de alimentare cu gaz, la prima pornire a cazanului trebuie controlata si eventual reglata presiunea la duze în asa fel încât sa se potriveasca cu nivelul de presiune indicat în tabelul 3 (pag. 5) de date tehnice. Verificati presiunea la punctul de testare 11 fig. 2a/2b.

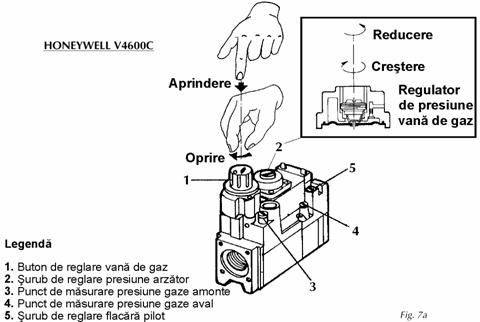

6.02 Reglarea presiunii gazului si conversia gazului cu vana "HONEYWELL V4600C"

Reglati presiunea de alimentare la arzatoarele principale rotind surubul 2 (fig. 7a): rotiti-l în sens orar pentru a mari presiunea si în sens antiorar pentru a o micsora (punctul de masurare a presiunii 11 fig. 2a/2b

Flacara pilot poate fi reglata vizual, fara a utiliza instrumente, verificând daca flacara îmbraca corect termocuplul fara a arde gaze în exces. Pentru reglarea flacarii, rotiti surubul 5 (fig. 7a). Pentru a trece cazanul de la GAZE NATURALE la GPL, în afara înlocuirii duzelor trebuie însurubat cu grija surubul de reglare a presiunii 2 complet.

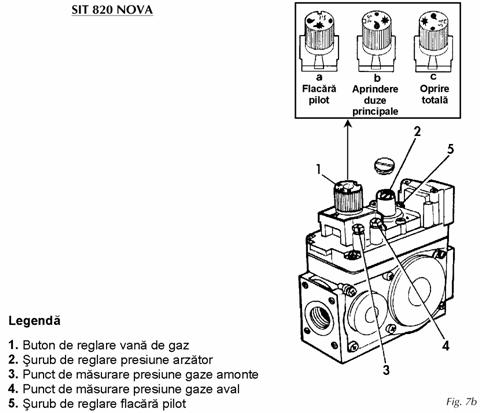

6.03 Reglarea presiunii gazului si conversia gazului cu vana "SIT 820 NOVA"

Reglati presiunea de alimentare la arzatoarele principale rotind surubul 2 (fig. 7b): rotiti-l în sens orar pentru a mari presiunea si în sens antiorar pentru a o micsora (punctul de masurare a presiunii 11 fig. 2a/2b

2.04 Curba caracteristica a caderii de presiune

Caderea de presiune a apei în toate modelele este indicata în fig. 3. Diagrama urmatoare arata caderea de presiune în cazan în functie de debitul de apa.

Fig. 3

2.05 Evacuarea produselor de ardere

- Cazanul este livrat cu un TERMOSTAT PE EVACUAREA GAZELOR ARSE, care confera un înalt nivel de siguranta si control al evacuarii produselor de ardere. Acest termostat întrerupe alimentarea cu gaze a arzatorului în eventualitatea unui tiraj insuficient.

- Daca TERMOSTATUL DE SIGURANŢĂ

GAZE ARSE a fost activat, trebuie sa Vedere din spate a cazanului

desurubati capacul de protectie al panoului de comanda (poz. 4 în fig.2a si 2b) si sa resetati termostatul manual. Dupa aceasta, cazanul va reveni la functionarea normala.

- Daca este necesara înlocuirea TERMOSTATULUI PE EVACUAREA GAZELOR ARSE, utilizati numai piese originale si asigurati-va ca legaturile electrice si pozitionarea bulbului (vezi fig. 4) sunt corecte; NU LĂSAŢI NICIODATĂ SUB NICI O CIRCUMSTANŢĂ TERMOSTATUL DE SIGURAN DECONECTAT DE LA CIRCUITUL ELECTRIC.

- În cazul unor conectari repetate ale termostatului, contactati doar personal calificat în vederea remedierii.

- În timpul curatarii racordului de fum aveti grija sa nu avariati bulbul termostatului.

Fig. 4

3. INSTALAREA CAZANULUI

(Se va efectua numai de personal autorizat)

3.01 Avertismente generale

Cazanul trebuie instalat conform normativelor în vigoare (vezi paragraful 1.02).

Se recomanda montarea de robineti de separare între cazan si instalatia de încalzire, pentru a putea separa daca este necesar cazanul de instalatie.

Diferenta de temperatura a apei între tur si retur nu trebuie sa depaseasca 20 C. Aceasta este pentru a preveni posibilele avarii produse de aparitia condensului în cazan.

Produsele de ardere vor fi evacuate printr-un cos cu sectiunea conforma standardelor în vigoare si în nici un caz mai mica decât cea a racordului la cos a cazanului.

Racordati cazanul la reteaua de gaz conform regulamentelor în vigoare. Diametrul racordului de gaz al cazanului nu determina alegerea diametrului tevii dintre cazan si contor, care va fi ales în functie de lungimea tevii si pierderile de presiune.

Racordati cazanul la o retea electrica monofazata 230 V 50 Hz, cu sigurante fuzibile de max. 2 A între cazan si retea.

3.02 Caracteristicile apei din instalatie

Daca apa are o duritate mare, ea trebuie tratata înainte de a fi introdusa în instalatia de încalzire, pentru a se preveni atât depunerile (cauzate de apa dura) cât si coroziunea (cauzata de apa agresiva) în cazan. Retineti ca datorita slabei lor conductivitati termice, chiar depunerile mici, cu grosimi de câtiva milimetri, provoaca supraâncalzirea peretilor focarului cu consecinte grave.

Apa din instalatie trebuie tratata în urmatoarele situatii:

A) Instalatii foarte mari (cu volume mari de apa)

B) Instalatii în care au loc goliri partiale sau complete - si umpleri frecvente de apa.

5.04 Pornirea modelelor 85-102 echipate cu vana Honeywell V4400C (fig. 7c)

Reglati termostatul cazanului 2 (fig. 2) la minim. Opriti alimentarea electrica a cazanului.

Deschideti robinetul de gaz dinaintea cazanului.

Evacuati aerul din tevile de gaz deschizând surubul de la punctul de masurare a presiunii gazului amonte de vana de gaz marcat cu numarul 3 (fig. 7c).

Apasati si mentineti apasat butonul de comanda 1 al vanei de gaz.

Aprindeti arzatorul pilot apasând repetat butonul de aprindere piezoelectrica 12 (fig. 2).

Odata aprins arzatorul pilot, mentineti apasat înca cca. 15 - 20 secunde butonul vanei de gaz si apoi eliberati-l usor verificând daca flacara pilot ramâne aprinsa. Daca nu, asteptati 30 de secunde înainte de a-l aprinde iar.

Porniti cazanul.

Reglati termostatul cazanului 2 (fig. 2) la temperatura dorita (nu mai putin de 50 C).

În acest moment arzatorul principal se va aprinde si cazanul va functiona automat.

5.03 Pornirea modelelor 51-68 echipate cu vana SIT 820 NOVA (fig. 7b)

Reglati termostatul cazanului 2 (fig. 2) la minim. Opriti alimentarea electrica a cazanului.

Deschideti robinetul de gaz dinaintea cazanului.

Evacuati aerul din tevile de gaz deschizând surubul de la punctul de masurare a presiunii gazului amonte de vana de gaz marcat cu numarul 3 (fig. 7b).

Apasati si mentineti apasat butonul de comanda 1 al vanei de gaz.

Aprindeti arzatorul pilot apasând repetat butonul de aprindere piezoelectrica 12 (fig. 2).

Odata aprins arzatorul pilot, mentineti apasat înca cca. 15 - 20 secunde butonul vanei de gaz si apoi eliberati-l usor verificând daca flacara pilot ramâne aprinsa. Daca nu, asteptati 30 de secunde înainte de a-l aprinde iar.

Alimentati electric cazanul.

Reglati termostatul cazanului 2 (fig. 2) la temperatura dorita (nu mai putin de 50 C).

În acest moment arzatorul principal se va aprinde si cazanul va functiona automat.

4. SCHEME ELECTRICE sI DE CONEXIUNI

4.01 Conexiuni electrice

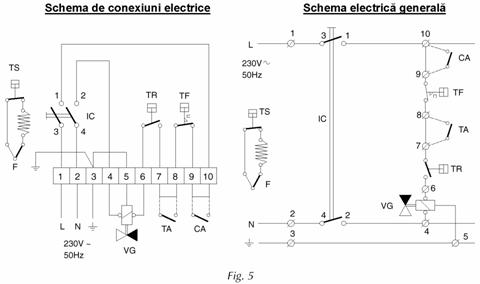

Conexiunile electrice se vor efectua conform schemelor de mai jos.

Conectati cazanul la o retea monofazata, cu nul de lucru, 230 V 50 Hz, cu sigurante fuzibile de max. 2 A montate între cazan si retea. Retineti ca trebuie asigurata o buna împamântare a cazanului.

IMPORTANT: Producatorul îsi declina orice raspundere pentru daune produse persoanelor sau bunurilor datorita neîmpamântarii corecte a cazanului.

Legenda

IC Comutator deschis/închis cazan

TA Termostat de camera

TR Termostat de reglare

TF Termostat gaze arse

VG Vana de gaz

TS Resetare manuala termostat limita

F Termocuplu

CA Contact auxiliar

Nota: Liniile punctate indica conexiunile ce se vor executa la instalare.

4.02. Accesul la componentele interioare ale panoului de comanda

Pentru accesul la cutia de borne si la componentele interioare ale panoului de comanda, procedati dupa cum urmeaza:

a - Deconectati cazanul de la retea.

b - Îndepartati panoul frontal al cazanului.

c - Desurubati cele 4 suruburi ce fixeaza panoul de plastic pe cazan.

d - Rotiti panoul în fata pâna în pozitia blocat.

e - Efectuati interventia si reasamblati în ordine inversa.

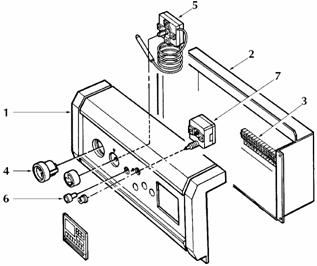

4.03. Vedere explodata a panoului de comanda (fig. 6)

Fig. 6

Legenda:

5. PORNIREA sI OPRIREA

5.01 Controale de efectuat la prima pornire

Se recomanda efectuarea urmatoarelor controale înaintea primei porniri: ca vanele de separare între cazan si instalatie sunt deschise; ca toata instalatia este presurizata si dezaerisita; ca nu exista pierderi de gaze sau apa din instalatia de apa sau din cazan; ca conexiunile electrice sunt corecte si cablul de împamântare este conectat la o instalatie optima de împamântare; ca nu exista lichide sau materiale inflamabile în apropierea cazanului si ca evacuarea gazelor arse nu este obturata.

5.02 Pornirea modelelor 51-68 echipate cu vana Honeywell V4600C (fig. 7a)

Reglati termostatul cazanului 2 (fig. 2) la minim. Opriti alimentarea electrica a cazanului.

Deschideti robinetul de gaz dinaintea cazanului.

Evacuati aerul din tevile de gaz deschizând surubul de la punctul de masurare a presiunii gazului amonte de vana de gaz marcat cu numarul 3 (fig. 7a).

Apasati si mentineti apasat butonul de comanda 1 al vanei de gaz.

Aprindeti arzatorul pilot apasând repetat butonul de aprindere piezoelectrica 12 (fig. 2).

Odata aprins arzatorul pilot, mentineti apasat înca cca. 15 - 20 secunde butonul vanei de gaz si apoi eliberati-l usor verificând daca flacara pilot ramâne aprinsa. Daca nu, asteptati 30 de secunde înainte de a-l aprinde iar.

Alimentati electric cazanul.

Reglati termostatul cazanului 2 (fig. 2) la temperatura dorita (nu mai putin de 50 C).

În acest moment arzatorul principal se va aprinde si cazanul va functiona automat.
