POMPA DE ALIMENTARE

tehnica mecanica


POMPA DE ALIMENTARE

Pompa de alimentare are rolul de a absorbi combuslibilul din rezervor si de a-1 trimite pe conductele de legatura cu carburatorul (MAS) sau la bateria de filtre (MAC). Ea poate fi de tip cu diafragma (Dacia 1310, D 797-05) (fig.4 ) sau ci piston (D 2156 HMN 8 (fig. 5).



Unele automobile folosesc pompe electrice de 14114v215o tip submersibil, montate în rezer-vor, sau nesubmersibile, montate pe conducta dintre rezervor si filtru,în special pentru motoarele cu benzina, iar altele, pompe antrenate pneumatic

Pompa cu diafragma (diamframa) (fig.4) este de tip aspiroresspingatoa-re si se compune din: corpul 1 cu diafragma 3, arcul de actionare 4, tija 5 si mecanis-mul de comanda (pârghia 6, arcul de readucere 7 si pârghia de amorsare manuala 8) si capacul 2, care contine camera de combuslibil pentru amorsarea pompei, sita de filtra-re, si supapele de aspiratie 9, si evacuare 10. Pompa este pusa în functiune de excentricul 11 de pe arborele cu came.

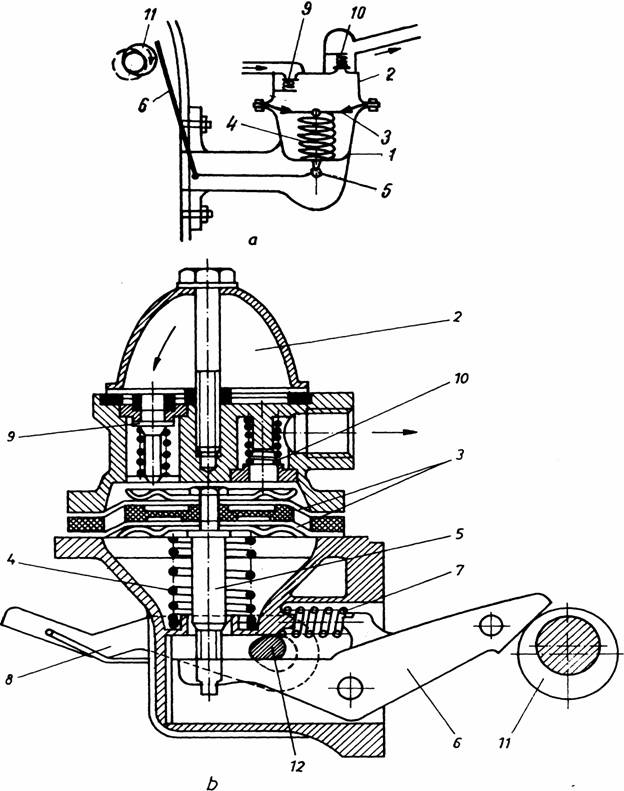

Fig.4. Pompa de alimentare cu diafragma:

a- schema; b- sectiune;

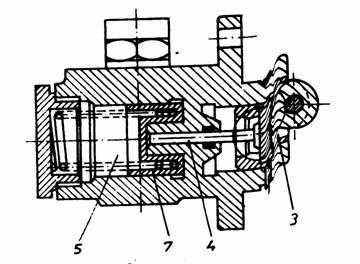

    Fig. 5. Pompa cu piston tip FP/KS: a,b - compunere, c cursa interme-diara; d - cursa de alimentare si aspiratie; 1 - arbore cu came; 2 - excentric; 3 - tachet cu galet; 5- camera de compresie; 6 - canal de retur; 7 - piston; 8 - camera de aspiratie; 9- prefiltru; 10 - supapa de aspiratie; 11 - arcul pistonului; 12 - supapa de refulare; 13 - arcuri supape; 14 - corpul pompei; 15 - pompa amorsare; 16 - mâner.

Functionare: când excentricul 11 ataca pârghia 6, tija 5 trage membrana 3 în jos. creând depresiune în camera de combustibil 2 si deschide supapa de aspiratie 9, absor-bind benzina din rezervor; dupa ce excentricul s-a rotit, arcul 4 readuce membrana si pârghia 6 în pozitia initiala, refulâd combustibil prin su­papa de refulare în circuit prin conducta de legatura la carburator (pentru MAS), sau la filtrele de combustibil (pentru D 797-05). Arcul membranei este tarat la o presiune de refulare de l,2 - l,5 bari.

Se monteaza pe blocul motor si este actionata de excentricul de pe arborele cu came (Dacia D 797-05), sau direct la capatul arborelui cu came (OLTCIT, Renault).

Pompa cu piston (fig. 5) este folosita numai la MAC pentru alimentarea instalatiei cu motorina. Ea se monteaza pe pompa de injectie (si este actionata fie un excentric de pe arborele ei cu came), sau pe blocul motor.

Functionare: la actionarea pistonului 7 de catre excentricul de pe arborele cu came al pompei de injectie, prin intermediul tachetului 3 si tijei 4, au loc doua procese:

- cursa intermediara : combustibilul (aspirat în cursa anterioara) este refulat în camera de compresie 5 (în spatele pistonului), prin supapa refulare 12;

- cursa de refulare-aspiratie: la revenirea pistonului, sub actiunea arcului tache-tului (dupa trecerea excentricului), combustibilul din camera de compresie 5 este refulat spre filtru si supapa 12 se închide; în camera de aspiratie (în spatele pistonului) se aspira o noua cantitate de combustibil, prin supapa de admisie 10, ce se deschide da-torita depresiunii. Filtrarea se face prin filtrul 9. Presiunea de lucru este fie 1,5-2 bar.

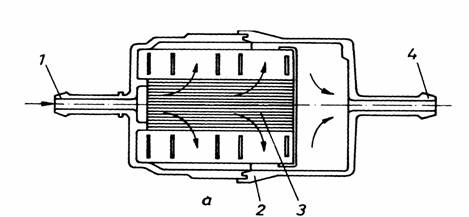

Fig 6. Filtre de combustibil pentru benzina

a - pentru benzina. b- pentru motorina (cu element de hârtie poroasa): c - pentru motorina (cu pâsla) ; d- cu pompa de aerisire.
