Functia Putere Disponibila ( DispP ) a fost creata pentru nevoile managementul comercial al dispeceratului iar utilizarea ei este larga.
În grafic sunt afisate doua valori:
În graficul zilnic: - puterea medie pe ore
19319p159t - diagrama zilnica, planificata
În graficul pe ore: - diagrama pe ore din esantioanele pe minut în timp
19319p159t real. Se calculeaza ca putere medie dupa expirarea
19319p159t fiecarui minut potrivit formulei.
P1 + P2 +.+Pi
Pistři
i
în care: Pistř - media aritmetica a puterii dupa expirarea minute i,
Pi - formula pe minut ( valoare medie a patru esantioane de câte 15 sec.),
i - numarul minutelor scurse de la începutul orei actuale.
Graficul zilnic planificat - valorile planificate sunt dinainte introduse manual.
Sub grafic sunt afisate valorile :
Putere medie - afiseaza valoarea actuala Pistř,care se actualizeaza o data pe minut
Putere planificata-valoarea din graficul zilnic planificat pentru ora în desfasurare.
Putere disponobila - putere calculata potrivit urmatoarelor formule, întotdeauna dupa ultimul minut de citire. Valoarea se schimba în fiecare minut. Aceasta valoare ajuta la estimarea interventiei de reglare în scopul de a nu se depasi puterea medie pe ora înscrisa.
Formula pentru calculul puterii disponobile este :
pentru i = 1..59
(P1 + Pistr) x i + (Pp Pi ) x (60 - i)
PiDISP
19319p159t 60 - i
Pentrui = 60 (i = 0)
19319p159t PiDISP Pp - Pi
unde: PiDISP - putere (de corectie) disponibila în minutul i, adica valoarea puterii cu care se poate majora sarcina retelei (consumul) pentru obtinerea puterii pe ora înscrise.
Pistř - putere medie în minutul i.
Pi - putere instantanee în minutul i.
PP - puterea planificata (inserita) pe ora.
Tendinta puterii - spor de putere în ultimul minut potrivit formulei
T1= Pi - Pi- [MW/min].
Valorile mentionate mai sus se afiseaza doar atunci când este afisata ziua actuala.
Prin acest mod se pot afisa (urmari) pâna la 50 de valori diferite.
Aceasta functie a meniului principal are doua optiuni: "Selectarea graficului " si "Instalarea valorilor planificate".
fig. 1 Meniu Rulou "Putere disponobila"
6.1 Selectarea grfaficului
Aceasta functie serveste la afisarea diagramelor zilnice si pe ore. Graficele sunt create anterior. În grafic se pot afisa numai valorile esantionate.

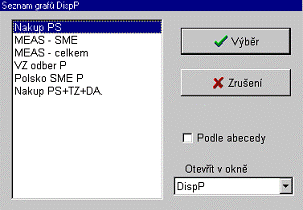

fig. 2 Selectia graficelor DispP
Dupa selectie se afiseaza graficul corespunzator al puterii disponibile. Aici mediul este creat de bara de instrumente cu butoane functionale si de grafic.
fig. 3 DispP
6.1.1 Marirea si micsorarea rezolutiei
Modificarea marimii rezolutiei se produce în pasi bine definiti
6.1.2 Imprimarea
În fereastra "Privire pentru imprimarea graficului"se poate alege orientarea hârtiei (pe înaltime sau pe latime), marimea marginilor în %, si imprimarea a mai multor sau mai putine detalii. Imprimarile se pot efectua pe imprimante instalate în sistemul de operare Windows. Dupa click pe ,,Instalare imprimanta" se afiseaza instalarea dialogului standard al imprimantei în sistemul de operare dat iar în el se poate instala, în afara de alti parametrii, marimea hârtiei si calitatea de imprimare. Dupa finalizarea acestei parametrizari confirmam imprimarea cu click pe butonul "Iprimare".

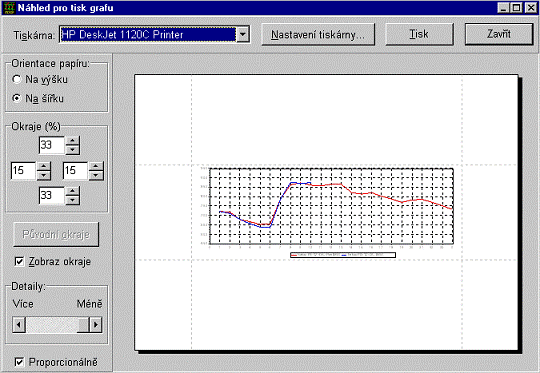

fig. 4 Fereastra pentru imprimarea DispP
6.1.3 Valorile Help din grafic
Se afiseaza specificatia valorii în grafic.
fig.5 Valorile help în grafic
6.1.4 Instalare plaja valori
Posibilitatea de instalare a plajei superioare si inferioare a valorilor în limitele de la -9999 pâna la 9999.
fig.6 Instalare plaja valori
6.1.5 Instalarea graficului pe timpul inserit
Posibilitatea de instalare a cursorului pe data si ora exacta.
19319p159t 19319p159t fig. 7 Instalarea graficului pe timpul inserit
6.1.6 Instalarea graficului pe zile si pe ore
Instalarea în grafic a unei zile sau a unei ore.
Toate aceste functionalitati sunt si în meniul pe care îl deschidem prin click cu butonul drept al mouse-uli în plansa.
6.2 Instalarea valorilor planificate
Functia serveste la introducerea manuala a valorilor planificate în diagrama zilnica.
fig. 8 Tabelul de setare a valorilor planificate
|
