Placa cu piepteni , contactele
1.Descriere si modul de functionare .
Placa cu piepteni este punctul de intrare sau de iesire a benzii cu trepte . Pieptenii individuali care intra in suprafata pentru calcat a treptelor sunt prinsi in suruburi pe fata pl 828f59i 9;cii cu piepteni . Ghidajele laterale ale treptelor asigura intrarea central a lor fara sa loveasca .
Mod de functionare .

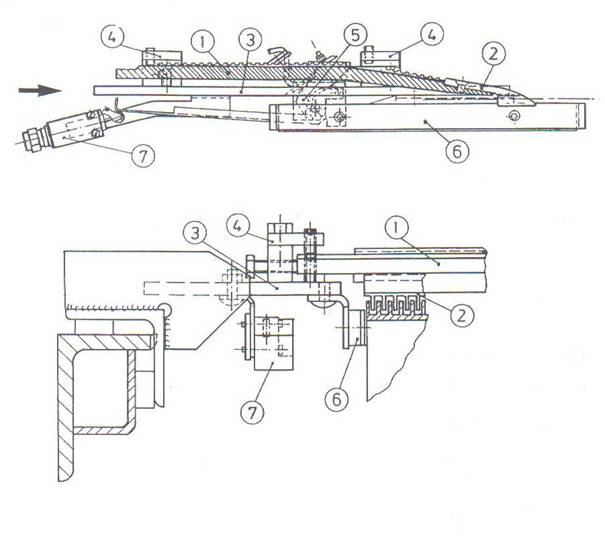

Placa cu piaptan (1) este montata mobil intre ghidajele (4) astfel incat ea poate fi deplasata orizontal si vertical cand obiecte straine sunt prinse intre trepte si apasa cu o anumita forta . Un contact (7) intrerupe circuitul de siguranta .
1.Placa cu piepteni
2.Piepteni
3.Consola placii cu piepteni
4.Ghidaje
5.Dispozitivul de tensionare
6.Ghidaj treapta
7.Contact
8. Arc de comprimare
9.Brat de actionare
10.Arc de intoarcere
11.Brat
12.Partea mobila

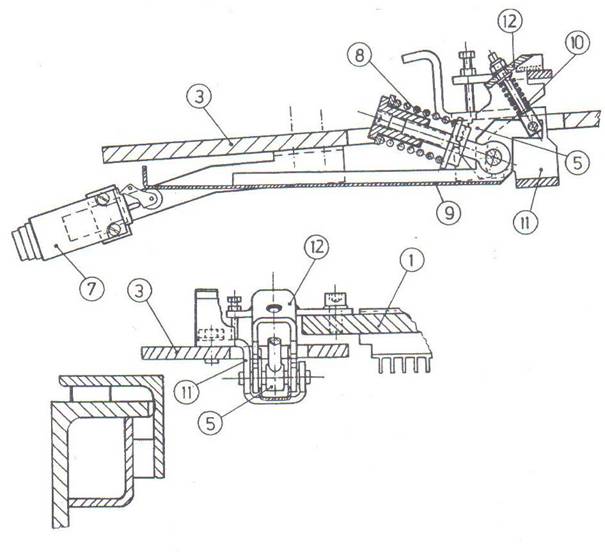

Dispozitivul de tensionare (5) este conceput sa preia atat fortele orizontale cat si cele verticale .
Forta de declansare a placii cu piepteni poate fi variata cu ajutorul canelurii arcului de comprimare (8) si precomprimarea arcului .

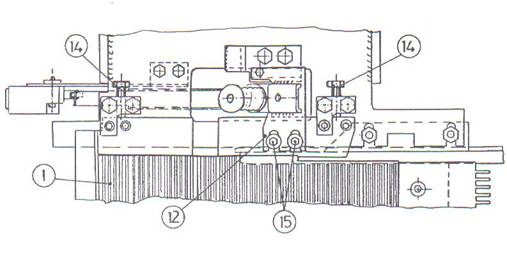

Corectarea pozitionarii laterale
1.Placa piepteni
12.Partea mobila
14.Suruburi opritoare laterale
15.Suruburi de fixare
Slabiti suruburile de fixare (5) . Folositi suruburile laterale (14) pentru a ajusta placa cu piepteni (1) astfel incat sa fie centrata pe trepte . Strange-ti suruburile de fixare (14) . Strang-ti manual suruburile laterale pana cand atinge placa laterala cu piepteni (1) , apoi se slabesc cu o jumatate de tura .
Distanta dintre dintii pieptenilor la baza golului canelurii 4 mm .
Pieptenii (2) sunt facuti din aluminiu si sunt argintii sau galbeni . Cei doi piepteni laterali sunt prevazuti cu insertii (20) fixate pentru a acoperii golul dintre placa laterala si pieptene .
2.Pieptene
13.Treapta
20.Insertie pieptene
Verificarea starii pieptenilor
Se verifica daca dintii pieptenului sunt drepti , indoiti sau rupti .
Se inlocuiesc pieptenii defecti .
Ghidaje treapta
Ghidajele de treapta nu trebuie folosite ca ghidaje de fortare a treptelor in piepteni . Treptele trebuie sa treaca prin ghidajele de treapta cat de liber posibil si fara sa loveasca . Daca treptele exercita presiune asupra ghidajelor de treapta pe o parte se reajusteaza ghidajele de treapta . Dupa aceea placa cu piepteni trebuie sa fie ajustata pana la mersul liber al treptelor .
|
