Planificarea retelei SDH

Planificarea retelei SDH

Introducere

Ca sa explici planificarea retelei, este necesar în primul rând cunoasterea unor definitii.

1. Definitie

Retea

O retea este un sistem complex compus din comutati 828j95i e, transmisie, supraveghere si controlul subsistemelor.

Este folosita pentru a transmite toate tipurile de informatii : voce, text, date, video.

Trebuie sa asigure transmisia informatiei de la un punct la altul al retelei cu o calitate predeterminata a serviciului.

De aceea, trebuie sa reactioneze si sa securizeze informatia împotriva perturbatiilor de orice fel. Este reglementata de legile organizatiei, functionalitatea legilor si protocoalelor, interfetelor si legilor pentru operarea cu alte retele. Ea evolueaza în timp, în special când noi subsisteme sunt instalate sau servicii noi sau abonati sunt adaugate.

O retea poate fi divizata în 3 parti: distributia, comutatia, transmisia.

Distributia : se refera la liniile care leaga abonatii la centrala locala si la terminale permitând accesul la servicii.

Comutatia : realizeaza conectarea între o linie de intrare a unui abonat si o linie de iesire a unui abonat.

Transmisia : asigura transportul traficului de la o centrala la alta.

Aceste 3 parti sunt distincte dar nedespartite.

Fiecare are conducerea proprie dar ele sunt interconectate ca sa transmita informatia de la un punct al retelei la altul.

A planifica o retea înseamna a planifica aceste 3 parti independent dar va fi necesar sa se foloseasca parametrii de la fiecare pentru fiecare restructurare a retelei.

Planificarea

Planificarea defineste evolutia unei retele în viitorul apropiat sau îndepartat.

Obiectivul este de a determina investitiile apropiate (marimea si locatia echipamentului de exemplu) si structura (arhitectura retelei, reguli de utilizare si conducere) ca sa satisfaca cererea pentru noi servicii.

Planificarea trebuie sa ia în considerare costul global , calitatea serviciului, facilitatea conducerii si trebuie sa includa un nivel înalt de siguranta.

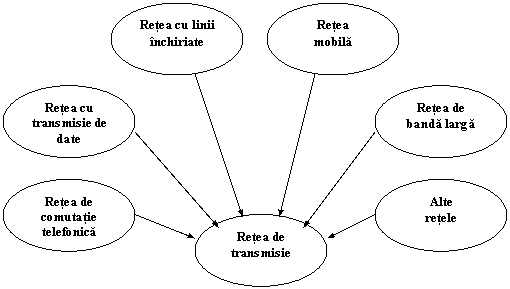

Planificarea retelei include un studiu al tuturor tipurilor de retele dedicate diferitelor servicii:

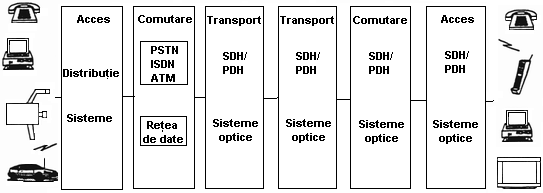

Toate aceste retele au propriul lor acces în retelele de comutatie dar toate folosesc aceeasi retea de transmisie pentru a transmite informatia lor de la un punct la altul:

Depinzând de functia lor, terminalele conectate la reteaua de acces la rate de bit diferite (de exemplu transmisia de voce la 64kbit/s, transmisia de date la 1200bit/s).

Toate ratele de bit sunt convertite la ratele de bit folosite de reteaua de transmisie.

De exemplu:   Transmisia de date la 1200bit/s

A - A

B - B

C - C

D - D

E - E

F - F

A - A

Direct

Direct

Trafic F-F

Direct

Direct

B - B

Direct

Direct A-A

Trafic F-F

Trafic A-A

Direct

C - C

Direct

Direct A-A

Trafic F-F

Direct A-A

Direct

D -D

Trafic F-F

Trafic F-F

Trafic F-F

Direct

E - E

Direct

Direct A-A

Direct A-A

Direct

F - F

Direct

Direct

Direct

Direct

Direct

DI : Direct

3.3.3 Matricea PCM

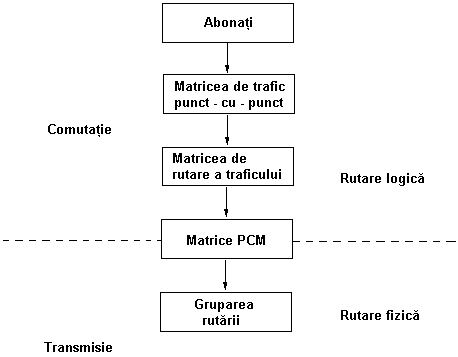

Din cele 2 matrici anterioare se genereaza matricea PCM . Traficul în Erlang permite calcularea numarului necesar de circuite la 64Kbit/s într-un trunchi privind o ruta data.

Acest numar de circuite, da numarul necesar de legaturi de 2 Mbit/s între 2 centrale, luând în considerare faptul ca o legatura PCM contine mai mult de 30 de circuite.

Exemplu de matrice PCM :

3.3.4 Sumar

Dupa aceasta descriere scurta a retelei de comutatie , putem acum sa ne mutam la planificarea retelei.

4. Planificarea retelei de transmisie

Reteaua de transmisie este compusa din echipament si suport fizic care asigura rutarea circuitelor telefonice si legaturile dedicate.

Cu alte cuvinte reteaua de transmisie determina ruta fizica între unitatile centrale.

Astfel tebuie sa realizeze o rutare permanenta a circuitelor între 2 puncte la 2, 34 sau 140 Mbit/s, conform nevoilor.

În zilele noastre, 2 tehnologii de transmisie importante sunt folosite , PDH si SDH.

Tehnologia PDH tinde sa fie înlocuita de tehnologia SDH. Ultima ofera rate de bit mult mai înalte care permit transmisia de noi servicii (video,etc).

Oricum, de fapt SDH contine rate de bit PDH în cadre, facilitând tranzitia progresiva de la PDH la SDH în retelele de transmisie.

În practica o retea de transmisie este compusa din:

o parte ramânând în tehnologia PDH si

o noua parte în tehnologia SDH.

Acest document contine numai planificarea retelelor SDH dar se va referi si la unele rate de bit PDH, în particular, rata de 2Mbit/s.
