Pompe hidraulice

tehnica mecanica


Pompe hidraulice


= surubul de reglare

= stator

= rotor

= resort

= paleta

= corpul pompei

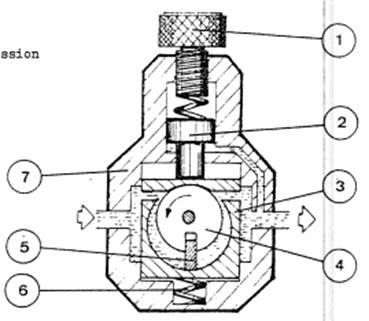

Pompa cu cilindree auto-anulabila



Fig.5


Descriere :

= surubul de rezglare

= compensator de presiune

= stator

= rotor

= paleta

= resort

= corpul pompei


Cauze posibile

Recomandari

Conducta de aspiratie sau filtrul de pe aspiratie sunt partial infundate.

Este necesara curatirea circuitului si a filtului. Se va reumple circuitul cu un ulei nou, filtrat in prealabil.

Vascozitatea uleiului este prea crescuta pentru a permite o buna amorsare.

Golirea intregului circuit, reumplerea acestuia cu ulei cu o vascozitate adecvata, filtrat in prealabil.

Patrunderea aerului la garniturile de racordare de pe conducta de aspiratie sau la garniturile de etansare a pompei.

Ungerea garniturilor si a arborelui ; inlocuirea acestora daca este necesar si asigurarea etanseitatii la arborele pompei.

Pompa se roteste foarte repede.

Se va verifica care este viteza maxima recomandata de constructor.

Cresterea presiunii in circuit.

Se va verifica reglarea supapei de securitate.

O proasta aliniere a cuplului moto-pompa.

Se va corija alinierea cuplului moto-pompa si, daca este necesar, se va schimba garnitura de etansare de la arborele pompei.

Pompa uzata.

Demontarea pompei, verificarea si curatirea pieselor interne. Schimbarea pieselor defecte.

Patrunderea aerului in circuit, la aspiratia ueliului din rezervor.

Se va verifica nivelul de ulei din rezervor ; conducta de retur trebuie sa fie imersata si bine separata de partea de aspiratie.

Se va completa, la nevoie, cu ulei nou, fitrat in prealabil.

Filtrul este prea mic.

Se va schimba filtrul. Capacitatea filtrului trebuie astfel aleasa incat sa asigure o buna filtrare si acesta sa fie suficient de mare.

Priza de aer din rezervor este blocata.

Aerul trebuie sa traverseze liber filtrul de aer, de aceea daca este infundat acest se va curata.

Supapa de securitate vibreaza.

Se vor verifica garniturile de la racordarile conductei de aspiratie si de la arborele pompei.


Caracteristicile principalelor tipuri de pompe



Tipul pompei


Caracteristici

Pompa cu angrenaje

Pompa cu palete

Pompa cu pistonase radiale

Pompa cu pistonase axiale

Presiunea maxima [bar]





Debitul [l/min]

4 la 600

4 la 360

20 la 750

8 la 580

Turatia [rot/min]

min





medie





max





Randamentul mecanic la viteza recomandata


max.0,95

max.0,95

max.0,98

Randamentul volumetric la viteza recomandata


max.0,95

max.0,95

max.0,98

Randamentul    global la viteza recomandata


max.0,90

max.0,96

max.0,96



  • Puterea

Puterea P este cantitaea de lucru mecanic L furnizat in timpul t.


P = unde: P = puterea [W]

L = lucru mecanic [Joule]

t = timpul [sec]


In hidraulica


P = p . Q    unde : P = puterea [W]

p = presiunea [Pascal]

Q = debitul [m3/ sec]




W = watt

1 kW = 1000 W


  • Randamentul


Randamentul = adica :


Sau :


Randamentul = adica :
