a. Lamarea bosajelor exterioare (Fig. 3.42)

b. Lamarea bosajelor interioare (Fig. 3.43, 3.44)

b₁. Lamarea prin tragerea - ridicarea barei	b₂. Lamarea prin deplasarea barei în ambele sensuri
se realizeaza pe masini de gaurit sau frezat	- se utilizeaza la prelucrarea mai multor bosaje coaxiale

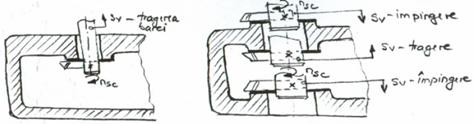

Fig. 3.43	Fig. 3.44

3.6.2. Lamarea cu adâncitoare - se realizeaza de obicei pe masini de gaurit

b. Lamarea bosajelor exterioare (Fig. 3.45)

b. Lamarea bosajelor interioare (Fig. 3.43) cu adâncitoare bilaterale (sau unilaterale prin întoarcere)

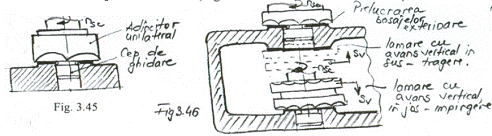

Fig. 3.45	Fig. 3.46

3.6.3. Lamarea cu freze cilindro-frontale - se utilizeaza la bosaje alungite

a. Lamarea bosajelor exterioare cu partea frontala a frezei (Fig. 3.47)

b. Lamarea bosajelor exterioare cu partea cilindrica a frezei (Fig. 3.48)

Prelucrarea se poate realiza cu freza în pozitie orizontala (ca în figura) sau cu freza în pozitie verticala, functie de caracteristicile piesei si suprafetei de prelucrat.

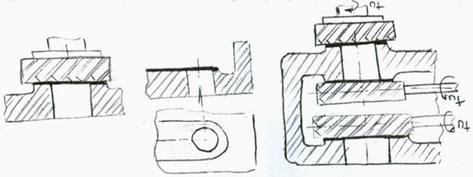

Fig. 3.47	Fig. 3.48
