Prize si fise industriale
Prizele,impreuna cu fisele (fig 1.15.) sunt aparate care permit realizarea nei legaturi electrice temporare intre receptoarele mobile si circuitele electrice fixe.
Prizele fac parte din instalatia fixa,contactele lor fiind permanent sub tensiune.Ele pot si aparene (pe tencuiala),ingropate (entru montare in doza.sub tencuiala)capsule(in siluminiu sau material plastic).
Dupa numarul polilor,pot fi bipolare,bipolare cu contact de protectie si contact nul.Prizele bipolare sunt realizate simplu ,duble si triple.Exista in comert,pentru utiliati casnice,prelungitoare cu un numar variat de prize (fig. 1.16).
Prizele bipolare se executa pentru 10 si 16 A cele tripolare-pentru 10,16 si 25 A
Contactul elecric se realizeaza c teci de contact care,fie prin elasticitatea materialului,fie prin elemente arcuitoare auxiliare ,asigura forta de apasare necesara pe tiftul (Sau cutitul)de contact al fisei.

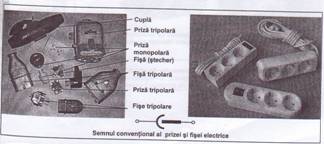

Fig. 1.15. Prize si fise industriale Fig.1.16. Prelungitoare
Fisele (cunoscute n mod curent ca stechere),conectate printr-un conductor flexibil a receptorul mobil,ce introduc in prize pentru realizarea legaturii electrice.
Ca si prizele,fisele industriale sunt tripolare si sunt prevazute cu un contact de nul si un contact de inpamantare.Stiftul de contact corespunzator contactului de pamant trebuie sa fie mai mulg ,astfel ca legatura la pamant sa se faca inaintea celorlalte.
|
