Proceduri de masurare a campului electric

tehnica mecanica


Proceduri de masurare a campului electric


In cazul liniilor subterane , masuratorile se efectueaza la o inaltime de 1 m deasupra solului, de-a lungul unei drepte perpendiculare pe axa longitudinala a liniei, la intervale considerare adecvate pentru a inregistra maxima a campului in zona de interes.Pe pozitia in care s-a gasit nivelul maxim al campului, se aplica procedura de masurare pentru campul neuniform.

Campul magnetic este aproximativ constant de-a lungul cablurilor subterane, cu exceptia unor zone cu caracteristici speciale, cum ar fi mansoane de jonctiune sau de derivatie, sau in cazul modificarii adancimii de pozare. Astfel de zone pot fi identificate prin efectuarea de masuratori de-a lungul traseului cablului , la aceeasi inaltime de 1m. Daca se identifica o astfel de zona de interes , vor fi repetate masuratorile, urmand procedura "pentru profilul transversal".

In cazul in care se cunoaste pozitia punctului de nivel de camp maxim, masuratorile vor fi efectuate in acel punct.


In categoria acestor echiapamente sunt incluse: posturi de transformare aeriene, alimentate din linii subterane, cabluri vertical, intreruptoare si separatoare care deservesc liniile in cablu).

Campul magnetic trebuie masurat la inaltimea de 1m fata de suprafata solului, in jurul echipamentului considerat, la o distanta orizontala de 0,3 m fata de suprafata echipamentului, la intervale considerate adecvate pentru a gasi punctul de nivel maxim al campului magnetic.

Local , pot fi gasite niveluri mai mari ale campului magnetic, la distante si mai mici fata de suprafata echipamentului considerat. Aceste valori nu vor fi considerate ca fijnd reprezentative pentru situatii de expunere normala a publicului.


Fata de obiectele nepermanente (deplasabile) ce materiale feromagnetice, punctele de masurare vor fi dispuse la distante de cel putin trei ori mai mari decat inaltimea acelor obiecte, in scopul efectuarii masuratorilor in zone de camp neperturbat (uniform).


- umiditatea (erorile de masurare cresc odata cu cresterea umiditatii relative)

- temperatura (temperaturile scazute si care dewtermina formarea de condens pe partile izolante ale sondei sunt in masura sa influenteze masuratorile)

- armonicile tensiunii de frecventa industriala (pentru modul de lucru descris mai sus, aceste incertitudini sunt nesemnificative)

- traseul 1: 1,59 A/m (2µT)

- traseul 2: 5,2,A/m (6,5µT)

- traseul 3: 14,3 A/m(18µT)

- traseul 4: 13,3 A/m (16,7µT)

- traseul 5: 3,3, A/m (4,1µT)

- traseul 6: 3,7 A/m (4,6µT)

Masuratorile au evidentiat faptul ca, pentru configuratia data a conexiunilor si la nivelul curentilor vehiculati, cele mai mici valori ale campului magnetic de frecventa industriala s-au inregistrat pe trseele 1 (calea de acces din fata transformatoarelor de putere), 5 (aleea laterala a statiei de 400 kV) si traseul 6.

Cele mai mari valori apar pe traseele 3 si 4, paralele cu bara II, respectiv cu bara I.

Cu acordul personalului statiei au fost efectuate, de asemenea, masuratori in cabina de relee a liniei Urechesti, unde s-au inregistrat valori cuprinse intre 12,5 A/m si 13,3 A/m, practic similare celor inregistrate in exterior, pe traseele apropiate, dovedind, asa cum era de asteptat, armatura cabinei nu ofera ecranare impotriva campurilor magnetice de frecventa industriala, produse de cale de curent exterioare. Acesta este un aspect de care trebuie sa se tina seama, in eventualitatea montarii, in incintele respective, a unor echipamente sensibile la campuri magnetice de joasa frecventa.

Este necesar de adaugat ca prvederile specificatiei tehnice CEI TS 61000-6-5, [III-4], referitoare la limitele de imunitate la camp magnetic permanent de frecventa industriala, pentru aparatura din centrale, statii electrice si posturi de transformare, de 3 A/m (cca 3,8µT), nu sunt aplicabile decat echipamentelor cu ecrane cu tuburi catodice si instalate in zone protejate, dupa clasificarea facuta in acelasi document.

Se observa ca valorile masurate intr-o cabina de relee dintr-o statie de inalta tensiune depasesc cu mult valorile limita considerate, pentru incinte protejate..

De asemenea masuratori efectuate in camera de comanda, la nivelul mesei pe care au amplasate calculatoarele, au relevat valori cuprinse intre o,64 A/m si 1,74 A/m (0,81µT..2,2µT) susceptibile sa produca degradarea functionarii monitoarelor cu tub catodic. Aceasta , deoarece este cunoscut faptul ca , inductii magnetice ale campului perturbator de frecventa industriala , avand valori de numai 1µT, pot induce, utilizatorului unui monitor cu tub catodic, senzatie de flicker si aceasta cu atat ma mult cu cat diagonala ecranului respectiv este mai mare si cu cat frecventa de schimbare a cadrelor ("rata de refresh") este mai mica.





Fig.3.14.- Variatia campului magnetic de-a lungul traseului 1, situat pe calea de acces din fata transformatoarelor de putere.

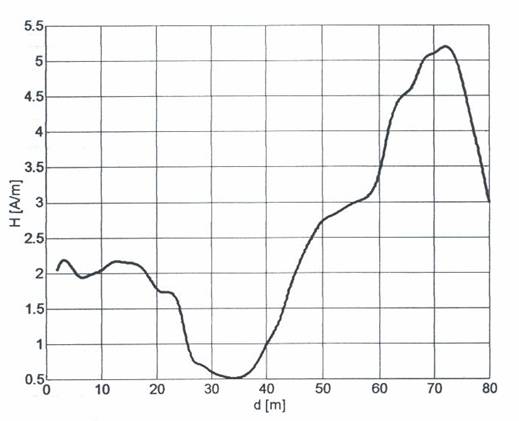

Fig.3.15.- Variatia campului magnetic de-a lungul traseului 2.

b)      In statia de 110 kV


Masuratori de camp magnetic de frecventa industriala au fost efectuate numai pe prima alee de acces, din imediata apropiere a camerei de comanda, dispusa perpendicular pe aceasta si traversata de conexiunile de 110 kV, ale iesirilor transformatoarelor T1 siT2.

Valorile inregistrate sunt prezentate in figura 3.20 si sunt comparabile ( ca niveluri maxime) cu cele inregistrate pe 4 din cele 6 trasee parcurse in statia de 400 kV.

Au fost efectuate, pe acelasi traseu., masuratori ale campurilor magnetice armonice. Amplitudinii semnficative au avut (in ordine descrescatoare) armonica 5,7, respectiv 3. De mentionat ca transformatorul 110/20 kV, in functiune, avea neutrul izolat fata de pamant. Situatia inregistrata este prezentata in figura 3.21.

Fata de valoarea maxima a fundamentalei, valorile maxime ale campurilor armonce prezinta nivelurile (exprimate procentual), din figura 3.22.

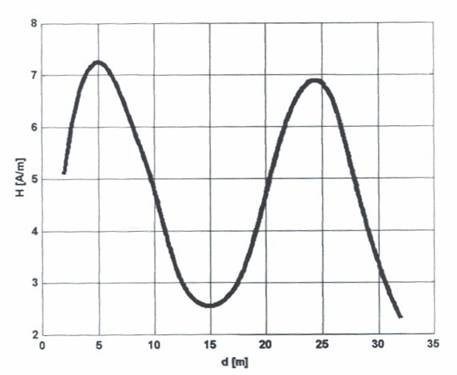

Fig.3.20. - Variatia campului magnetic de frecventa industriala, pe un traseu din statia de 110 kV (situat sub conexiunile la barele de 110 kV ale iesirilor transformatoarelor T1 si T2). Configuratia geometrica a conductoarelor intersectate de traseul de masura este cea din fig.13.


4.Concluzii privind solicitarile de camp electric si magnetic


[28] R.Conti, A.Parrino, D.Cristescu, F.Deschamps, J.Sartland, F.Hirsch, L.Jermendy, P.Pirotte, D.Renew,F.Sato,S.Visacra,P.Wong,B.Maddera- EMF issue management, CIGRE, WG 36.06,1994.
