Proiectarea produselor Produs de referinta: DESFACATOR DE STICLE

UNIVERSITATEA PITESTI

FACULTATEA DE MECANICA SI TEHNOLOGIE

Proiectarea produselor

PROIECT

Produs de referinta:

DESFACATOR DE STICLE

Capitolul I

Nevoia pe care o satisface produsul

Produsul ales desfacator de sticle cu dop de pluta are rolul de a desface sticle cu dop de pluta. Atunci cand cumpara acest produs, consumatorul, urmareste ca acesta sa nu necesite un efort mare, sa fie usor de utilizat si in primul rand s&ati 212i87c lde; fie ieftin.

pentru satisfacerea nevoii prezentat anterior este foarte larg si se imparte in segmente de piat afectate in mod frecvent de aceast nevoie, cum ar fi: barmanii si managerii de restaurante, baruri, cantine.etc., indiferent de varst , sex, ocupatie, venit si segmente de piata afectate in mod ocazional de aceasta nevoie si care sunt de obicei, b rbati cu varste cuprinse intre 20-60 ani, c s toriti, cu un venit mediu, indiferent de profesie, personalitate sau stil de viat

Capitolul II

Exprimarea functiei generale

Dup cum se stie, atunci cand o firm urm reste lansarea pe piata a unui produs nou, mai intai se documenteaz privind produsele similare existente pe piat (determinandu-le caracteristicile constructive si functionale).

Functia generala _G este expresia transformarii marimilor de intrare in marimi de iesire preluate direct de utilizator pentru satisfacerea unor nevoi.In cazul de fata functia generala este desfacerea sticlelor.

Specificatia obiectiv:

Lista de cerinte pe care produsul final trebuie s le indeplineasc este urm toarea:

manerul desfacatorului de sticle trebuie sa indeplineasca cerintele de ergonomie;

desfacatorul de sticle trebuie sa poata destupa sticle;

desfacatorul de sticle trebuie sa fie indeajuns de rezistent incat sa nu cedeze in timpul folosirii;

forma desfacatorului de sticle trebuie sa fie atractiv

desfacatorul de sticle nu trebuie sa prezinte colturi sau margini ta ioase, trebuie sa prezinte siguranta in timpul folosirii;

desfacatorul de sticle trebuie sa fie confectionat dintr-un material rezistent;

desfacatorul de sticle trebuie sa fie acoperit cu un material rezistent la actiunea agentilor externi;

manerul desf c torului de sticle poate fi din lemn sau plastic;

desfacatorul de sticle trebuie sa poata desface o varietate de forme constructive de capace si dopuri;

desfacatorul de sticle va trebui sa aibe gabarit redus si greutate relativ mic pentru a usura folosirea lui si pentru a nu crea probleme legate de depozitarea acestuia;

desfacatorul de sticle trebuie sa fie in conformitate cu standardele ISO;

forma desfacatorului de sticle trebuie sa exprime modul de folosire al acestuia, astfel incat utilizatorul sa nu necesite o pregatire special pentru utilizarea produsului.

Verificarea necesitatii din punct de vedere:

- etic: - nu este distructiv;

sa nu polueze mediul;

- economic:

- sa nu ocupe mult spatiu;

- cerere mare pe piata;

- pret de cost mai scazut;

- exploatare economica;

- financiar:

sa existe posibilitatea de finantare pentru dezvoltarea produsului.

Produsele concurente care satisfac aceeasi nevoie , prezentate cu particularitatile lor.

Performanta

a)        Sa se potriveasca la orice tip de dop;

b)        Sa reziste unei forte de tractiune (F_tract=100N);

c)         Trebuie sa fie usor de folosit.

Mediul de lucru

a)        Desfacatorul trebuie sa reziste la o variatie de temperatura [0-30grade];

b)        Desfacatorul trebuie sa reziste la o variatie a presiunii [0-100N/m²];

c)         Dispozitivul trebuie sa reziste la actiunea coroziva a diferitelor substante cu care intra in contact;

d)        Dispozitivul trebuie tratat chimic pentru a rezista la mucegai.

Durabilitate

Se considera o durata de utilizare de 7 ani, dar se recomanda atingerea a 15 ani in cazul folosirii adecvate.

Formularea functiilor elementare.

In cazul de fat , functia general este destuparea sticlelor

Reprezentarea urmatoare prezinta modelul sub forma arborelui de functii:

_G- functia generala;

- functii principale;

- extragerea dopului;

- functii secundare;

- interactiuni externe;

- adaptare la mana;

- manevrarea si actionarea drecului;

- rezistenta la coroziune;

- reducerea momentului de actionare;

- inlaturarea ambalajului decorativ;

- actionare usoara;

- interactiuni interne;

- mentinere repere impreuna;

- permite rotirea reperelor 3, 4.

Verificarea necesitatii din punct de vedere:

- etic: - nu este distructiv;

sa nu polueze mediul;

- economic:

sa nu ocupe mult spatiu;

- cerere mare pe piata;

- pret de cost mai scazut;

- exploatare economica;

- financiar:

sa existe posibilitatea de finantare pentru dezvoltarea produsului.

Tabel 1

In vederea realizarii functiei generale: "desfacerea sticlelor" se folosesc fenomene mecanice: frecarea, actionarea prin parghie. Datorita folosirii sistemului cu parghie forta depusa este mai mica.

Fiind un produs cu actionare manuala factorul uman are un rol important.Forma si dimensiunile manerului vor fi adaptate factorului uman (mana).

Aprecieri asupra posibilitatiilor de utilizare si a altor fenomene naturale pentru realizarea functiei generale

Pentru realizarea functiei generale mai pot fi folosite:

magnetica (campuri magnetice pentru desfacerea capacelor meta-lice);

presiune vacuumetrica (pentru extragerea dopurilor de pluta);

electrica (elementul elicoidal sa fie actionat de doua motorase electrice; unul pentru miscarea de rotatie si altul pentru miscarea de translatie).

Ca surse de energie pentru actionare:

electrice: acumulatoare pentru motorase.

In functie de etapele ciclului de viat ale produsului ( proiectare, fabricare, distribuire, vanzare, intretinere, si disponibilizare) functiile produsului vor fi influentate astfel:

- la proiectarea produsului nou, vor fi luate in considerare toate functiile astfel incat nevoile clientilor s fie satisf cute in cel mai inalt grad. Va rezulta o calitate de proiectare care este asigurat de proiect prin specificatiile care-l insotesc;

- la fabricarea produsului nou, va fi evidentiat m sura in care specificatiile de proiectare sunt realizate in procesul de fabricare.La fabricare pot fi descoperite erori de proiectare si/sau posibilit ti de imbun t tire a produsului nou;

- distribuirea si vanzarea este ansamblul mijloacelor si operatiilor care permit produsului nou s fie pus la dispozitia consumatorului final. Are rolul de a regulariza miscarea bunurilor si serviciilor intre productie si consum, amortizand, atunci cand apar, efectele negative ale fenomenelor conjuncturale ale pietei; de a informa produc torul asupra dorintelor, nevoilor consumatorului si cateodat , nemultumirile acestuia; de a satisface clientela, furnizandu-i un anumit num r de servicii. Distributia m rfurilor apare ca fiind o functie indispensabil ce asigur drumul optim al produselor intreprinderii spre locurile unde ele intalnesc cererea;

- desfacere si utilizare- va rezulta o calitate de utilizare care reprezint m sura in care produsul fabricat si pus la dispozitia utilizatorului satisface nevoile acestuia;

- intretinere si disponibilizare- pentru produsele de folosint indelungat este necesar ca, pe lang atestarea calit tii pe baza certificatului de calitate ( cu referiri la documentatia tehnic ce a stat la baza fabricatiei ) s fie insotite si de " Cartea tehnic " sau de "Instructiunile de utilizare ". Aceste documente din urm , nu fac parte dintre documentele care certific sau garanteaz calitatea unui produs, dar faciliteaz punerea in functiune, exploatarea rational , intretinerea si posibilit tile de disponibilizare ale produsului de c tre client.

Capitolul III

Sistemul fenomenelor naturale folosite pentru dezvoltarea functiei generale si a functiilor componente

Gruparea functiilor elementare in: - functii utile: - de lucru;

- de vanzare;

- functii inutile: - nepercepute;

- nedorite.

Functii utile:

de lucru : - - extragerea dopului;

- desfacerea capacelor metalice;

- adaptare la mana;

- manevrarea si actionarea drecului;

- - inlaturaea ambalajului decorativ;

- - mentinere repere impreuna;

- Ф₂₂₂- permite rotirea reperelor 3, 4.

De vanzare: - - rezistenta la coroziune;

- reducerea momentului de actionare

- - actionare usoara.

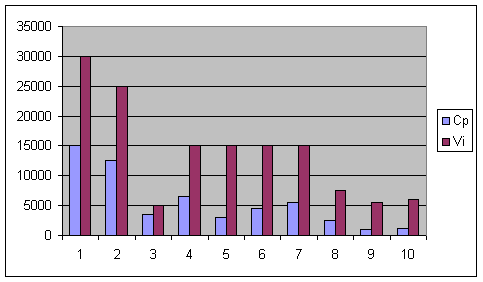

TABEL 3

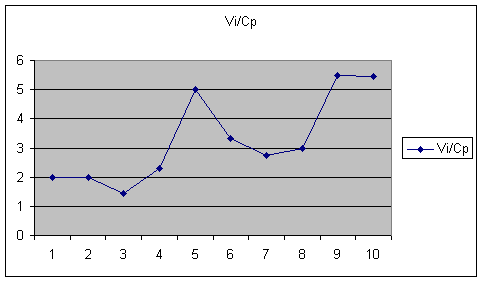

Se observa ca functia - adaptare la mana are raportul V_i/C_p aproape de 1(1,43).

Aceasta functie trebuie modificata prin una din urmatoarele metode:

-se renunta la functie;

-se imbunatateste functia (se creste valoarea de intrebuintare cu costuri mici);

-se reduce costul;

-se schimba solutia constructiva

-se schimba tehnologia de fabricatie;

Pentru realizarea functiei generale mai pot fi folosite:

energia magnetic ( campuri magnetice pentru desfacerea capacelor metalice);

presiunea vacuumetric ( pentru extragerea dopurilor de plut

energia electric ( elementul elicoidal s fie actionat de dou

motorase electrice, unul pentru miscarea de rotatie si altul pentru miscarea de translatie ).

Ca surse de energie pentru actionare :

electrice : acumulatoare pentru motorase.

Capitolul IV

1. Generarea conceptelor (arhive cu solutii constructive pentru fiecare functie principala)

Nr.crt.	Functia principal	Solutii constructive
	Extragerea dopului de plut	element elicoidal; dispozitiv situat in " clopotul " desf c torului de sticle al c rui principiu de functionare s aib la baz presiunea vacuumetric
	Desfacerea capacului metalic	desf c tor simplu; un dispozitiv care s genereze campuri magnetice astfel incat s poat desprinde capacul metalic de pe buza sticlei.

Functia de continuitate fizic ( suprafete functionale, suprafete de legatur

Suprafetele functionale sunt acele suprafete care satisfac cerintele impuse de functiile produsului.In cazul de fata, suprafetele functionale sunt acele suprafete reprezentate de reperele: 1, 3, 4, 6 si anume reperele care indeplinesc functiile :

extragerea dopului de plut

desfacerea capacului metalic ( 6 );

manevrarea si actionarea desf c torului ( 4 ).

Suprafetele de leg tur sunt acele suprafete care fac leg tura intre p rtile componente ale unui ansamblu tip piesa.In cazul de fat , suprafetele de leg tura sunt reprezentate de reperele:2, 5 si anume reperele care indeplinesc functiile:

mentinere repere impreun

actionare usoar

Ergonomia si design-ul produsului

. Respectarea regulilor ergonomice

Se va analiza dac

a)        forma determinat respect dimensiunile antropometrice

Produsul va indeplini functia de "adaptare la man si manevrare usoar " prin intermediul reperului 4. Forma si dimensiunile manerului vor fi adaptate factorului uman.

b)        ofer feed-back la actionare

Utilizatorul va stii cand s-a incheiat operatia de " destupare a sticlei" prin intermediul "ferestrei" din corpul clopotului ( reper 2 ).

c)         modul de utilizare a produsului rezult din forma sa

Produsul "desf c tor de sticle" nu va necesita manual de utilizare, deoarece modul de utilizare va rezulta din forma sa. Bratele-cremalier sunt simetrice si permit manevrarea usoar a desf c torului. Lucrul mecanic dezvoltat la actionare nu trebuie s dep seasc valoarea minim dezvoltat de un utilizator obisnuit.

Semnificatia formei produsului

Prin analizarea formei si a materialelor folosite la realizarea reperelor si, in general a desf c torului de sticle, s-a ajuns la concluzia c produsul se situeaz precis in clasa sa de produse din punctul de vedere al tipului, performantelor si pretului

Deoarece acest produs va fi folosit mai mult in restaurante, baruri, in casele oamenilor ( in sufragerie), la diferite evenimente mai importante din viata consumatorilor, acest produs va trebui s aib o form si o culoare deosebit , s exprime elegant , iar suprafetele s fie finisate astfel incat s atrag privirile clientilor si s -i determine s cumpere acest produs.

In concluzie, forma si culorile desfacatorului de sticle vor fi acordate la valorile traditionale ale segmentului de piat considerat.

Proportionarea

Proportionarea produsului se va realiza prin respectarea cerintelor constructive si prin studiul unor produse similare.

De exemplu, lungimea bratelor cremalier se va alege in functie de dimensiunile antropometrice (astfel incat s poat fi folosit cu usurint ), grosimea acestora se va stabili prin calcule tehnice, astfel incat s reziste la solicit rile la care vor fi supuse.

Alegerea definitiv a materialelor si tratamentelor

In aceast etap , materialele stabilite la nivel de clas vor fi specificate precis:

Reper	Materiale	Tratamente
	OLC55	Acoperire electro-chimic nichel-crom lucios
	Material plastic armat cu fibr de sticl PAFS
	OLC35	Acoperire electro-chimic nichel-crom lucios
	OLC35	Acoperire electro-chimic nichel-crom lucios
	OL34
	OLC35	Acoperire electro-chimic nichel-crom lucios

Verificarea analitic

Reperele solicitate mecanic vor fi evaluate prin calcule de verificare specifice solicit rii respective.Reperele solicitate mecanic vor fi:

Reper 1 - solicitare la tractiune in sectiunea transversal a spirei.

Reper 4 - solicitare la incovoiere in sectiunea median a lungimii bratului.

Reper 5 - solicitare la forfecare in sectiunea transversal

Reper 6 - solicitare la incovoiere in sectiunea transversal a desf c torului simplu

Capitolul V

Cartea tehnica a produsului.

Prezentarea produsului.

Cartea tehnica pentru produsul : Desfacator tip tirbuson pentru dopuri de pluta si metalice.

Obiect

Segmentul de piata este exprimat prin urmatorii parametrii:

a)        Sex: atat masculine cat si feminine;

b)        Varsta: 18ani +;

c)         Amplasare locuinta: Rural si urban;

d)        Ocupatie/profesie: Uz casnic, chelner;

e)         Nivel educatie: Mediu;

f)           Nivel de expunere la publicitate: Scazut;

g)        Stil de viata: Modern

Ciclul de viata al produsului

Transport

a)        Produsul poate fi introdus in cutii, minim 50 intr-o cutie;

b)        Cutiile vor fi transportate in containere ISO;

c)         Transportul se va efectua in principal pe sosea sau pe cale ferata;

d)        Se va considera si posibilitatea tansportului aerian.

Ambalarea

a)        Ambalajul trebuie sa permita ca produsul sa fie vizibil, ambalaj partial transparent;

b)        Costul ambalajului trebuie redus la minim;

c)         Masa ambalajului trebuie sa fie minima;

d)        Ambalajul trebuie sa fie atragator din punct de vedere al formei si culorii;

e)         Ambalajul trebuie sa previna coroziunea;

f)           Ambalajul trebuie sa previna deteriorarea prin socuri.

Cantitatea

Piata desfacatoarelor de sticle este o piata relativ constanta de aceea se va merge pe aceleasi cifre:

a)        10000buc/an;

b)        Se va prevede totusi posibilitatea cresterii numarului de produse;

c)         Se va utilize la maxim dotarea existenta.

Gabarit.

a)        Lungimea nu trebuie sa depaseasca 250mm;

b)        Latimea nu trebuie sa depaseasca 150mm poz deschis si poz inchis 50mm;

c)         Inaltimea nu trebuie sa depaseasca 100mm.

Masa.

a)        Masa trebuie sa fie mentinuta la minim, in principal se va insista ca rezistenta va fi factorul de prima importanta atunci cand produsul va fi minimizat;

b)        Masa totala a dispozitivului ,inclusiv toate accesoriile nu trebuie sa depaseasca 200g.

Finisare si aspect.

a)        Imaginea robuista va fi insuflata cumparatorului;

b)        Emblema firmei va fi insuflata in stare montata. Inaltimea literelor va fe de 5mm;

c)         Aspectul dispozitivului trebuie sa fie atragator pentru client.

Durata de comercializare.

Aceasta trebuie sa fie cat mai indelungata posibil pentru ca investitia iitiala sa fie acoperita. Fiecare piata (interna,externa) va fi analizata separat si productia va continua pana cand produsul nu va mai fi rentabil.

Standarde .

Se alege din standardul 3583-17 pentru oteluri inoxidabile prelucrate prin deformare la cald , otelul martensitic 30Cr130 folosit pentru articole de menaj .

Se alege din STAS 10437-90 pentru articole de uz casnic din material plastic , policlorura de vinil.

Caracteristici ergonomice .

a)        Nu vor exista muchii ascutite;

b)        Elementele de actionare ale tirbusonului vor fi finisate astfel incat sa nu raneasca utilizatorul.

Cumparatorul.

a)        Restaurante;

b)        Centre de desfacere.

Calitate si fiabilitate

Pentru a onora reputatia firmei si pentru a fi competitivi, produsul este garantat pe 7-15 ani.

Durata de depozitare.

a)        Produsul se poate depozita direct in cutii, minim 10 intr-o cutie;

b)        In megazinele de desfacere cu amanuntul produsul va fi expus in ambalaj individual;

c)         Perioada de depozitare este nelimitata,deoarece nu este de natura organica, fiind deci neperisabil.

Testare.

a)        In cazul reperelor achizitionate din afara companiei, va fi efectuata o inspectie vizuala la un reper din 50;

b)        Datorita productiei in serie mare se va desfasura un control prin sondaj;

Siguranta in exploatare.

Dispozitivul se va conforma tuturor standardelor si actelor normative in viguare.

Reciclare

Se va recicla in centre de colectare a deseurilor,tinandu-se cont ca este alcatuit dintr-o paret metalica si una de plastic.

Respectarea regulilor ergonomice .

Forma desfacatorului este astfel conceputa incat sa respecte dimensiunile antropometrice , iar forta maxima necesara separarii unui dop de sticla este de 70 daN/mm² , valoare ce nu depaseste forta medie a unui om. Modelul nu prezinta dificultati de perceptive. Produsul ofera un feedback pozitiv la utilizare. Modul de utiliare al produsului rezulta imediat din forma elementelor componente.

Semnificatia formei produsului

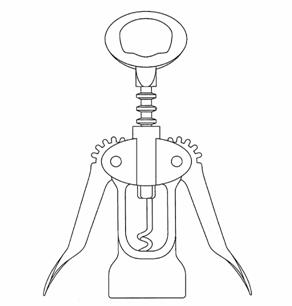

Produsul prezentat este format din urmatoarele repere :

2 brate mobile ;

corp desfacator ;

tija principala;

Caracteristici tehnice :

Forta maxima : F_tract=100N

Numar mediu de desfaceri : 3700

Instructiuni de utilizare :

Pentru dopurile de pluta :

Se fixeaza coroana de plastic pe parte superioara a sticlei

Se infileteaza tija spiralata in dopul de pluta ;

Se apasa pe ambele brate pana la extractia dopului.

Pentru dopurile metalice :

Se fixeaza partea superioara a tijei principale pe capacul metalic ;

Se aplica o forta la baza tijei , pana la desprinderea capacului.

Se arunca in momentul defectarii , neputandu-se efectua reparatii.

BIBLIOGRAFIE

Anghel Daniel Constantin,Conceptia produselor-lucrari de laborator;

Pugh, Stuart , Total Design, Adisson - Wesley , 1991 ;

Draganescu , Florian , Ingineria produselor - note curs 2004-2008;

https://www.regielive.ro

CAP I:

Nevoia pe care o satisface produsul

2 Evolutia in timp a necesitatii

CAP II:

Exprimarea functiei generale

Modelul-ansamblul functiilor componente ale functiei generale

7 Aprecieri asupra posibilitatiilor de utilizare si a altor fenomene naturale pentru realizarea functiei generale

CAP III:

CAP IV:

Concretizarea cantitativa

Arhitectura produsului

Ergonomia si design-ul produsului

Proportionarea

Verificarea analitic

CAP V:

Cartea tehnica a produsului.

19 Bibliografie

20 Cuprins
