Proprietati mecanice si termice
Reactia presiunii interioare in relatie cu timpul
Reactia presiunii interioare in relatie cu timpul este o alta caracteristica ce demonstreaza calitatea oricaruia dintre materialele folosite.
Cateva teste pe tevile Esentherm fabric 454g66e ate din polipropilena de tipul 3 au fost conduse in laboratoare, pentru a fi testate reactiile la presiunea interioara. Testele au fost repetate pe tevi drepte si pe tevi cu diferite unghiuri, ca parti ansamblate in acelasi sistem. Au fost facute deasemenea alte teste la diferite temperaturi si la presiuni variabile pana la momentul exploziei. Diagramele PP-tipul 3, in paralel cu trecerea timpului, prezinta o evaluare statistica a rezultatelor de laborator, a masuratorilor facute si descoperite cu ajutorul acestor teste.
Daca factorul de siguranta nu produce modificari, Sf=1.0
p = Presiunea interioara in Bar
da - Dimensiunea exterioara (in mm.)
s = Grosimea peretelui tevii
Sf = Factorul de siguranta
Masuratori pentru determinarea durabilitatii la presiuni interioare in paralel cu trecerea timpului pentru tevile de plastic fabricate din polipropilena (PP) au fost efectuate din 1976. Estimari asupra rezistentei, in afara rezultatelor obtinute prin teste, au fost facute de catre legea lui Arrhenius prin metode de extrapolare, iar standardizarea tevilor a fost facuta corespunzator. Cu ajutorul formulei date mai sus, durabilitatea in timp a tevilor Esentherm, poate fi citita din diagrama care prezinta presiunea interioara in legatura cu timpul, la temperatura la care a fost facuta aplicatia si la presiunile interioare asa cum sunt prezentate in diagrama. Linia dreapta din diagrama, de exemplu, indica o presiune operationala de 10 bar pentru o teava sanitara de 20x3.4 mm. Rezervele de siguranta ale tevilor din plastic Esentherm pot fi vazute din diferenta dintre linia oblica din dreptul caldurii, in relatie cu timpul si linia dreapta prezentata in diagrama. Masuratorile asupra presiunii interne a tevilor au fost facute observand durabilitatea tevii testate in apa oxigenata saturata si la temperaturi inalte. Masuratoarea facuta in relatie cu timpul verifica o durabilitate de 50 de ani la o temperatura de 60˚C. Standardizarea produselor a fost facuta in mod corespunzator.

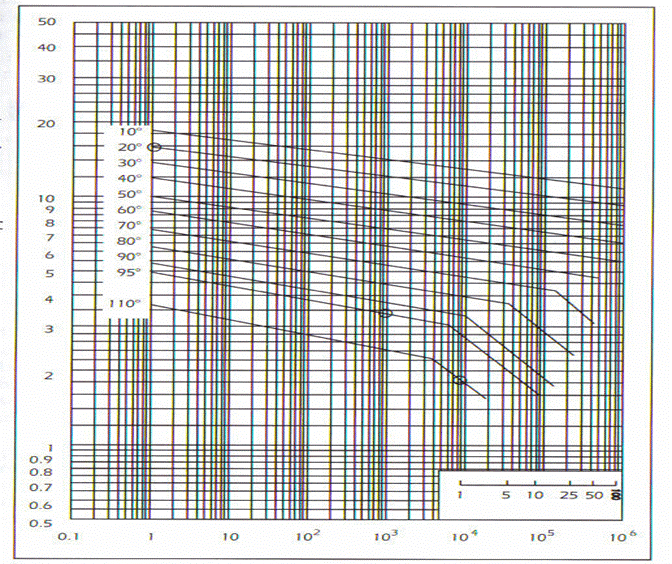

Comportamentul Tevilor Esentherm
de tip PP3 sub actiunea prelungita a presiunii
Comparative stress, in N/mm² = Comprimarea, in N/mm²
Service life, in hours = Durata instalarii, in ore
|
