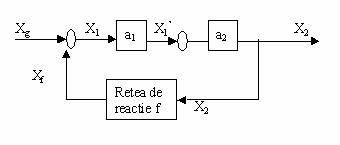

Schema bloc a unui amplificator cu reactie.
X2=aX1; Xf=f X2; X1=Xg-Xf ;
Amplificarea amplificatorului de baza este sensibila la con 252j94c ditiile de functionare (variatia tensiunilor de alimentare) precum si la dispersia parametrilor dispozitivelor electronice. Luand in considerare variatiile lui A in functie de variatiile lui a putem scrie:
EFECTUL REACTIEI NEGATIVE ASUPRA DISTORSIUNII
Amplificatorul de baza are o caracteristica de transfer neliniara deoarece incorporeaza dispozitive active ce au toate caracteristicile.Deoarece reactia negativa reduce modificarile ce survin in amplificarea amplificatorului de baza va asigura o crestere a liniaritatii amplificatorului . Pretul platit pentru imbunatatirea liniaritatii este reducerea amplificarii.
EFECTUL REACTIEI NEGATIVE ASUPRA SEMNALELOR PARAZITE
Reactia negativa nu are nici un efect asupra raportului semnal-zgomot ;daca acest zgomot este introdus in circuit in acelasi punct cu semnalul util. In cazul in care semnalul parazit apare in interiorul amplificarii raportul semnal-zgomot este mult imbunatatit.
Presupunem ca toate semnalele sunt sinusoidale si ca amplificatorul de baza are o caracteristica amplitudine frecventa tipica cu bande de 20 dB ata la frecvente joase cat si la frecvente inalte.
Impedantele de intrare / iesire ale amplificatorului cu reactie difera da cele de amplificatorul de baza si aici reactia negativa are efecte favorabile deoarece produce modificari astfel incat amplificatorul tinde sa se transforme intr-un amplificator ideal.
TIPURI DE REACTIE
amplificator cu reactie serie-paralel sau amplificator cu esantionare in nod si comparare in bucla;
-amplificator cu reactie negativa de tip paralel-serie sau amplificator cu esantionare in bucla si comparare in nod;
-amplificator cu reactie negativa de tip paralel-paralel sau amplificator cu esantionare in nod si comparare in nod (amplificator paralel) ;
-amplificator cu reactie negativa de tip serie-serie sau amplificator cu esantionare in bucla si comparare in bucla sau serie de curent.
|
