REZERVORUL DE COMBUSTIBIL
Rezervorul de combustibil 1 (fig.
3) foloseste le înmagazinarea ueni cantitati de combustibil
(benzina sau motorina), asirugând un parcurs de 300- 600 km. Capacitatea este de
40-60 l
pentru autoturisme si 150-200
l pentru autocamioane (pentru motorina 500- 800l).Se confectioneaza din
tabla de otel, având pereti despar-titori 2, pentru amortizarea socurilor
provocate de combustibil la viraje si la denivela-rile drumului.
Uneori în conducta de alimentare 3,
se gaseste o sita de filtrare. Con-ducta este astupata de
un buson special 4 prevazut
cu o supapa (dubla de aer) care pune rezervorul în legatura
cu atmosfera (de vapori) împotriva suprapresiunii. De asemenea, rezervorul este, prevazut cu racordul 6 de
legatura cu pompa de alimentare si un racord de retur 8 al surplusului de combuslibil. În
interior este amplasat traductorul de nivel 5, iar în partea inferioara,
un buson de golire 7.
Rezervorul
1 poate avea diverse forme
geometrice, de obicei paralelipipedic, dupa posibilitatea de amplasare pe
automobil - lateral sau sub scaunul conducatorului auto.

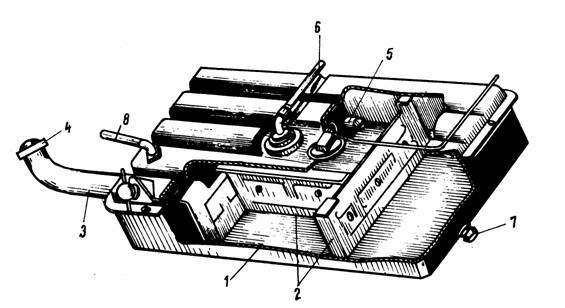

Fig.3.
Rezervorul de combustibil:
1 - corpul rezervorului; 2- peretii despartitori; 3 - conducta de alimentare; 4
- buson; 5 - traductor de
nivel; 6- racord de legatura cu pompa de alimentare; 7 - buson de golire; 8 -
racord de retur al surplusului de combustibil.
