Obiectul lucrarii:

Analiza raspunsului unui amplificator trece banda la semnale modulate in amplitudine cu oscila\ii armonice.

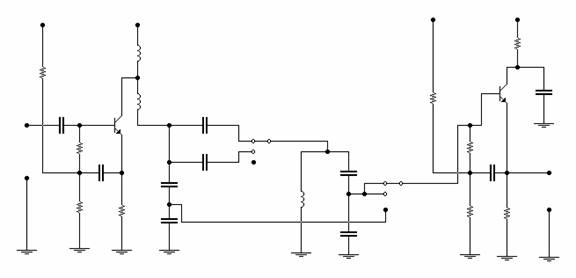

Dispozitivul experimental:

Pozitia comutatorului K reprezinta:

amplificator cu circuit derivatie

amplificator cu circuite cuplate slab (g<1)

amplificator cu circuite cuplate strins (g>1)

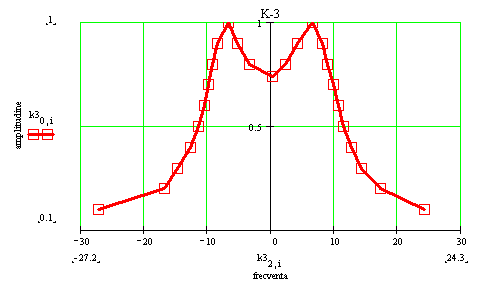

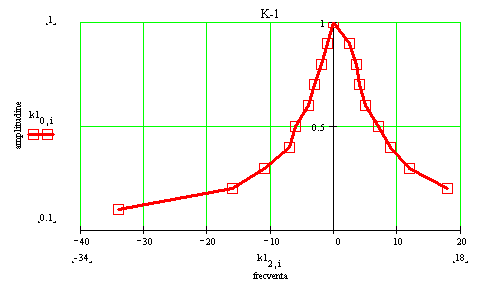

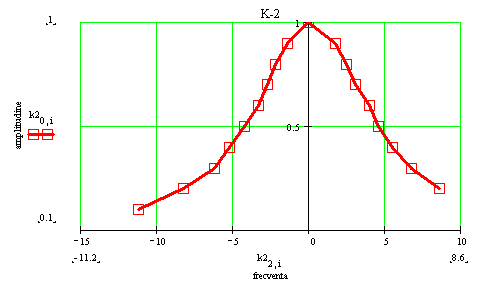

Caracteristicile amplitudine - frecventa ale amplificatorului pentru cele 3 pozitii ale comutatorului.

Tabelul 1 (K-1) :

Tabelul 2 (K-2) :

U2 [V]
f [kHz]
Df [kHz]
	U2 [V]
	f [kHz]
	Df [kHz]

Tabelul 3 (K-3) :

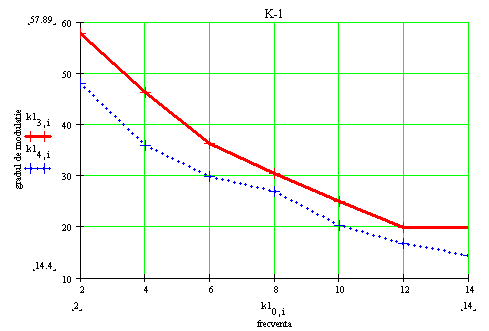

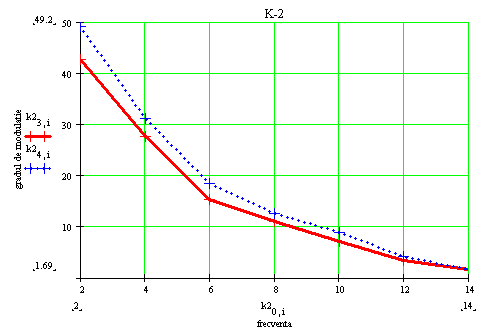

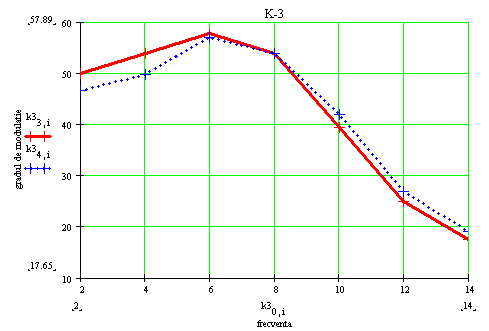

Analiza variatiei gradului de modulatie cu frecventa:

Tabelul 4 (K-1) :

Tabelul 5 (K-2) :

Tabelul 6 (K-3) :

Pentru tabelele 4,5 si 6, s-au folosit urmatoarele formule :

(cu valorile pentru

Intrebari:

a)Este necesar ca frecventa semnalului purtator a amplificatorului trece-banda sa fie f₀=f₂ pentru a nu avea semnalul modulat si in faza.

b)Frecventa maxima de modulatie care asigura valabilitatea aproximarii de banda ingusta este:

c)

2U_M-2U­_m<1,2U_M+1,2U_m => 0,8U_M<3,2U_m

U_M<4U_m

d)

Apar diferente datorate existentei modulatiei parazite de tip MF

e)Pe ecranul osciloscopului avem amplitudinea semnalului de 30 de diviziuni pentru o precizie cat mai buna a masuratorilor.

f)Se lucreaza cu modulatie externa la GRF pentru a pastra m=60%

g)Apar asimetrii datorita modulatiilor parazite.
