Relee termice
Instalatia de protectie prin
relee este formata din totalitatea aparatelor si dispozitivelor destinate sa
asigure deconectarea automata a instalatiei in cazul aparitiei regimului
anormal de functionare sau de avarie (defect), periculos pentru instalatia
electrica: In cazul regimurilor anormale care nu prezinta pericol imediat,
protectia semnalizeaza numai aparitia
regimului anormal.
Deconectarea instalatie electrice se efe 929b14j ctueaza de catre intrerupatoare, care
primesc comanda de declansare de la instalatia de protectie. Se realizeaza
separarea partii cu defect de restul instalatiei
-limitarea dezvoltarii defectului, ce se poate transforma intr-o avarie la
nivelul sistemului:
-preintampinarea distrugerii instalatiei in care a aparut defectul:
-restabilirea regimului normal de functionare, asigurand continuitatea in
alimentarea cu energie electrica a consumatorilor.
Releele termice sunt
elemente serie de circuit care asigura protectia instalatiilor electrice impotriva
efectelor pe care le pot produce suprasarcinile de durata ale motoarelor
electrice. Se folosesc relee termice tip TSA cu lamele bimetalice in montaj
direct pana la si relee tip TSAW, in montaj indirect cu transformatoare de
curent trifazate. Functionarea corecta a protectiei este influentata de
diferentele care exista intre constantele de timp la incalzire ale motoarelor
electrice protejate si ale releului de protectie, pentru durate diferite ale
suprasarcinii
Pentru comanda si
protectia motoarelor electrice de c.a sunt folosite contactoarele cu relee
termice denumite si demaroare magnetice. In cazul folosirii unor asemenea contactoare este necesar sa se asigure
in protectia cu sigurante
fuzibile sau intreruptoare automate de linie.
Protectia contra suprasarcinilor prin relee termice se bazeaza pe principiul imaginii termice. Releele termice cu bimetal sunt relee maximale de curent, inzestrate cu un element de control a carui temperatura vireaza in sensul variatiei curentului si cu un dispozitiv care produce declansarea contactorului cand aceasta temperatura depaseste o limita prestabila. O lamela bimetalica are proprietatea de a se incovoia puternic la incalzire, prezentand la capat o sageata de 70 de ori mai mare decat dilatarea la aceeasi temperatura a unei lamele similare din material cu coeficient mare de dilatare.
Din punct de vedere al modului de incalzire deosebim :
incalzire directa – cand curentul trece chiar prin lamela bimetalica
incalzire indirecta – care este de doua feluri cu infasurare si prin radiatie
incalzire mixta – in care curentul trece atat prin elementul bimetalic cat si printr-o rezistenta incalzitoare .
Tipurile de incalzire sunt prezentate in fig. 5.
Incalzirea directa a bimetalelor a-lamela dreptunghiulara; b-lamela in forma de U. |
Incalzirea indirecta a bimetalelor a-cu infasurare; b-prin radiatie. |
Incalzirea mixta a bimetalelor a-cu infasurare; b-prin radiatie. |
Fig . Tipurile de incalzire a bimetalelor
Pentru a evita necesitatea revizuirii continue a reglajelor releelor in exploatare , releele termice moderne se construiesc cu o lamela compensatoare , care are rolul de a elimina influenta temperaturii ambiante

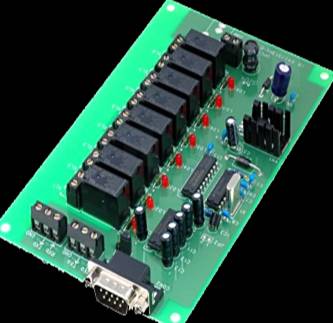

IMAGINI RELEE
|
