reversibil în S în sectiune (fig.4.6) - generat din profilul NACA4424, cu ap=0.7l (puncul de inflexiune), bordul de atac marit (fig.4.7), bordul de fuga marit (fig.4.8), domeniul de analiza a retelei (fig.4.9), câmpul hidrodinamic - φ si ψ constant (fig.4.10), câmpul de viteze pe frontiera profilului (fig.4.11), câmpul de presiuni pe frontiera profilului (fig.4.12), câmpul de viteze în zona bordului de atac (fig.4.13), câmpul de presiuni în zona bordului de atac (fig.4.14), câmpul de viteze în zona bordului de fuga (fig.4.15), câmpul de presiuni în zona bordului de fuga (fig.4.16), câmpul de variatie a vitezei prin retea (fig.4.17) si câmpul de variatie a presiunii prin retea (fig.4.8).
Fig.4.6 Profilul reversibil în S, cu ap=0.7l - sectiunea 0
|
|
|
|
Fig.4.7 Profilul reversibil în S - bord de atac marit - - sectiunea 0 |
Fig.4.8 Profilul reversibil în S - bord de fuga marit - sectiunea 0 - sectiunea 0 |
|
|
|
|
Fig.4.9 Domeniul de analiza a retelei profilelor reversibile în S - sectiunea 0 |
Fig.4.10 Câmpul hidrodinamic al retelei profilelor reversibile în S, , curgerea directa - sectiunea 0 |
|
|
|
|
Fig.4.11. Câmpul de viteze pe frontiera profilului reversibil în S, curgerea directa - sectiunea 0 |

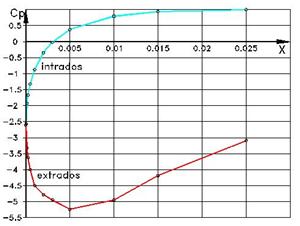

Fig.4.12 Câmpul coeficientului de presiune pe frontiera profilului reversibil în S, curgerea directa - sectiunea 0 |
|
|
|
|
Fig.4.13 Câmpul de viteze pe frontiera profiluluil reversibil în S - zona bordului de atac, curgerea directa - sectiunea 0 |
Fig.4.14 Câmpul coeficientului de presiune pe frontiera profilului reversibil în S - zona bordului de atac, curgerea directa - sectiunea 0 |
|
|
|
|
Fig.4.15 Câmpul de viteze, pe frontiera profilului reversibil în S - zona bordului de fuga, curgerea directa - sectiunea 0 |
Fig.4.16 Câmpul coeficientului de presiune, pe frontiera profilului reversibil în S - zona bordului de fuga, curgerea directa - sectiunea 0 |
|
|
|

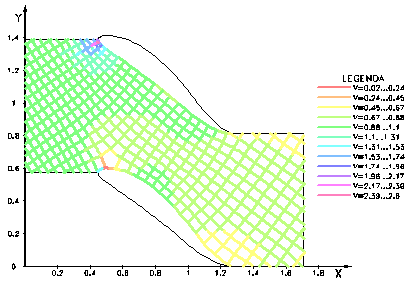

Fig.4.17 Câmpul de viteze prin reteaua de profile în S - curgerea directa - sectiunea 0 |
|
|
|

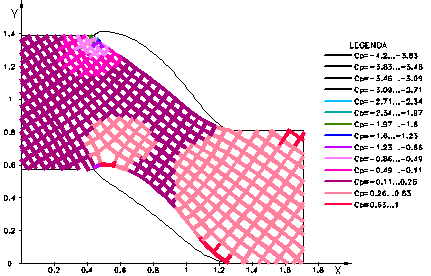

Fig.4.18 Câmpul coeficientului de presiune prin reteaua de profile în S - curgerea directa - sectiunea 0 |
|
