Rezervorul hidraulic
9.1 Notiuni generale
Sa protejeze in interior fluidul continut ;
d) Umplerea si golirea rezervoarelor
Umplerea si golirea rezervorului fara demontarea elementelor se realizeaza cu ajutorul racordurilor rapide.
Umplerea se realizeaza prin intermediul unui filtru motata pe grupul hidraulic, printr-un filtru special de umplere sau printr-un fitru din sistemul de fitrare.
Racordul trebuie situat in apropierea indicatorului de nivel.

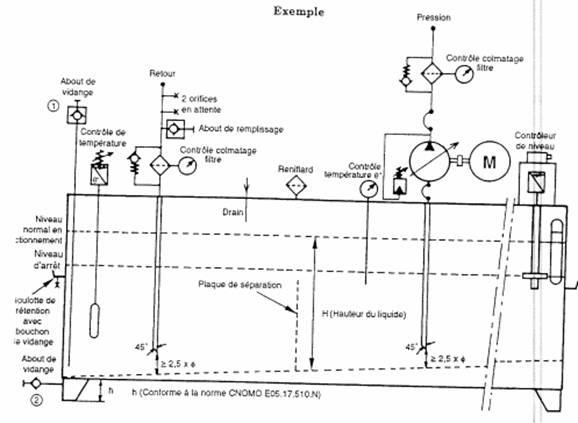

Golirea se poate efectua fie prin partea superioara a rezervorului (1), fie prin partea prin partea inferioara a rezervorului (2).
Doua etichete de reperare : « umplere » si « golire » se vor fixa pe grupul hidraulic pentru a le putea identifica usor.
In cazul variantei (2), ansamblul nu trebuie deplasat deasupra jgheabului de recuperare ulei.
e) Canalizarile utilizate in instalatiile hidraulice
Tubulatura utilizata trebuie sa fie de calitate hidraulica.
Cel putin doua orificii de retur suplimentare de diametru G1/2" minim trebuie sa fie realizate si obturate cu racorduri alese din gama de racorduri omologate.
Trecerea tubulaturii care traverseaza rezervorul trebuie sa se efectueze printr-un sistem etans situat pe bosaj sudat.
Calculul de dimensionare a tevilor de presiune, de retur si de drenaj trebuie sa se efectueze in conformitate cu norma CNOMO E05.90.010.N.
Tubulatura pentru drenaj trebuie sa fie separata de tubulatura de retur.
Drenurile aparatelor nu trebuie imersate.
Nici o scurgere si nici o priza de aer nu este admisa pe canalizare.
Canalizarile nu trebuie sa impiedice reglajele care sunt necesare intr-o instalatie, asa cum amplasarea aparatelor trebuie sa permita accesul la masina sau la instalatie.
O electro-pompa ;
Utilizarea unui termoplonjor sau a unui racitor se va face atat in functie de conditiile date de mediul ambiant in care amplasat rezervorul, cat si de capacitatea rezervorului.
usor de inlocuit , fara a fi necesara demontarea altor elemente.

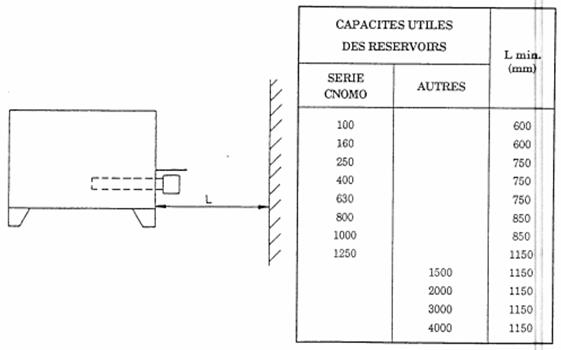

Fig.5
In cazul in care se vor utiliza racitoare cu apa, trebuie respectate urmatoarele :
b) tip ulei - aer
Fig.6
9.5 Montarea filtrelor cu indicator electric de colmatare pe rezervor
Fitrele montate pe rezervor vor fi prevazute cu indicator electric de colmatare, din motive de securitate.
Indicatorul electric de colmatare devine inoperant atunci cand temperatura fluidului devine inferioara valorii de 30°C.
Filtrul trebuie sa fie montat intr-o pozitie care sa permita demontarea si inlocuirea elementului filtrant, atunci cand indicatorul electric semnalizezaza colmatarea acestuia.
|
