SCHIMBATOARE DE CALDURA RECUPERATIVE CU SCHIMBAREA STARII DE AGREGARE A AGENTILOR TERMICI

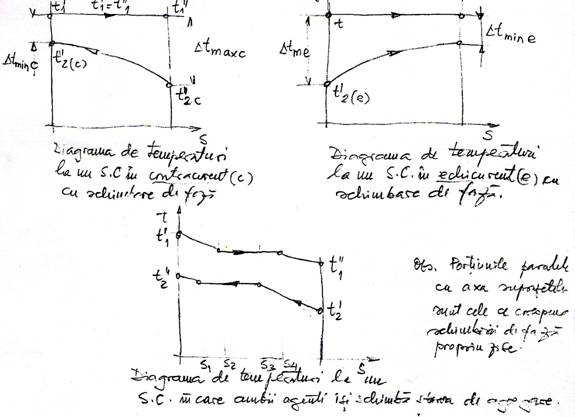

In cazul schimb starii de agregare a ag termici cum ar fi : abur care condenseaza , agent frigorific care condenseaza , apa care fierbe sau agent frigorific care vaporizeaza , diferenta de temp medie log este aceiasi , atat pt curgerea in echicurent cat si in contracurent .
tme tmc
=
Deoarece :
si
In cazul cand ambii agenti termici isi schimba starea de agregare , calc supraf de schimb de cald se face pe portiuni , cu diferente medii log de temp coresp.
Coeficientii globali de schimb de cald se det cu ajutorul relatiilor criteriale 656b11g stabilite in cadrul cursului de termotehnica capit transmisia caldurii
Schimbatoare de caldura cu amestec , fara schimbarea starii de agregare a agentilor termici
In schimbatoarele de caldura prin amestec , transferul de caldura si de masa are loc direct fara a interveni o supraf de separare a acestora
D.p.d.v constructiv ele se pot imparti in urmatoarele grupe :

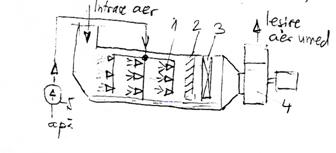

-coloane sau camere de amestec fara umplutura , in care lichidul este pulverizat in amestecul gazos . Ex : camere de umidificare de la instalatiile de conditionat aerul
1.Duze de
pulverizare apa 2.Separator de
picaturi 3.Baterie de
incalzire 4.Ventilator
de aer 5.Pompa de apa
1.Duze de
pulverizare apa 2.Placute
inclinate ce fromeaza cascada 3.Pompa de apa 4.Bazin pentru
apa 5.Coloana Aceste
scrubere se mai numesc si camere de spalare
-coloane cu umplutura , Ex Turnuri de racire
motoventilator axial sau radial
2.carcasa
3.separator de picaturi ( de apa )
4.duze de pulverizare apa
5.motopompa de recirculare apa
6.umplutura
7.dipozitiv de alimentare cu apa
prospata
8.preaplin
Contactul dintre cei 2 agenti termici se face pe supraf umpluturii

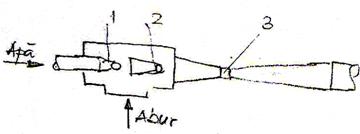

1.ajutajul
primei trepte a
amestecatorului cu jet 2.ajutajul treptei a 2 a 3.Injector
-aparate peliculare sau scrubere peliculare
1.Injector de
apa 2.Carcasa 3.Suprafete
cilindrice concentrice

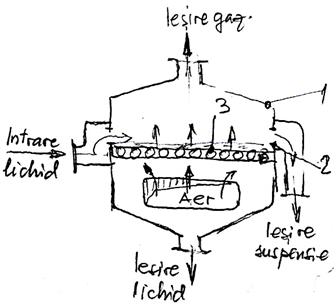

-aparate cu spuma - ce se folosesc in special pt captarea
de gaze a prafului hirofob carcasa Prag 3. Gratar
In schimbatoarele de caldura cu amestec de tipul gaz - gaz ;lichid - lichid,datorita suprafetei mari de contact are loc un schimb de caldura foarte rapid .
Temp medie a amestecului data de bilantul fluxului termic este :
Tma=S(Gjxcpjxtj)/S(Gjxcpj) in (0C)
Unde : Gj - debitele in (kg/s)
Cpj - caldurile specifice in J/kgx0C
Tj - temperaturile in 0C ale agentilor termici ce i-au parte in procesul de amestec.
In cazul cand amestecul este format dintr-un solid granulat (particule si un fluid,temperatura ts'' a particulelor la iesirea din schimbatorul de caldura se determina din ecuatia de bilant :Q=G1xcp1x(t1'-t1'')=G2xcp2x(t2''-t2')=kxSxDtmed
TS''=t2'' - cand particulele se incalzesc
TS''=t1'' - cand particulele se racesc
Suprafetele de schimb de caldura cu amestec,cu schimbarea starii de agregare.
In practica,in toate schimbatoarele de caldura prezentate anterior se poate realiza schimbul de caldura prin amestecarea agentilor termici care isi schimba starea de agregare.
Calculele termice ale acestor schimbatoare cu amestec in cazul cand agentii termici isi schimba starea de agregare,se desfasoara dupa relatii de calcul stabilite experimental in care se introduc si anumite relatii criteriale.In literatura de specialitate se gasesc aceste relatii de calcul precum si grafice adecvate acestor relatii.
|
