SECUBE
Video Recorder Digital
Manualul Utilizatorului
|
|
ATENTIE ! RISC DE SOC ELECTRIC A NU SE DESCHIDE |
|
AVERTIZARE: PENTRU A REDUCE RISCUL UNUI SOC ELECTRIC,
NU INCERCATI SA DEZASAMBLATI APARATUL SAU COMPONENTELE SALE DIN INTERIOR
PENTRU SERVICE ADRESATI-VA PERSONALULUI SPECIALIZAT
Simbolul de fulger cu sageata dispus intr-un triunghi echilateral avertizeaza utilizatorul asupra prezentei unui „voltaj periculos” neizolat, avand puterea de a provoca soc electric.
Semnul de exclamatie intr-un triunghi echilateral avertizeaza utilizatorul asupra instructiunilor importante in ceea ce priveste functionarea si intretinerea aparatului, insotite de aplicatii.
NOTA DE CONFORMITATE:
Aparatul a fost testat si considerat corespunzator ca aparat digital, conform partii 15 din cadrul regulilor FCC. Limitele sunt proiectate pentru a oferi protectie rezonabila impotriva interferentelor daunatoare in cazul in care echipamentul functioneaza intr-un mediu comercial. Acest echipament genereaza, foloseste si emite frecvente radio si in cazul in care nu este instalat si folosit in conformitate cu manualul de instructiuni, poater cauza interferente in cadrul comunicatiilor radio. Functionarea acestui echipament intr-o zona rezidentiala poate cauza interferente daunatoare, caz in care utilizatorii vor regla interferenta pe cheltuiala proprie.
ATENTIE: Schimbarile si modificarile care nu sunt aprobate in mod expres de catre institutia responsabila cu conformitatea poate anula autoritatea utilizatorului cu privire la functionarea echipamentului.
Informatiile din acest manual sunt considerate corecte la data publicarii. Informatiile continute in cadrul acestuia pot fi modificate fara notificare. Editiile revizuite sau cele noi ale acestei publicatii vor cupinde astfel de schimabri.
IMPORTANTE MASURI DE SIGURANTA
|
A. Cand cablul de alimentare sau priza a fost avariata. B. Cand se varsa lichid sau diferite obiecte au cazut in echipament. C. Daca echipamentul a fost expus la ploaie sau apa. |
D. Daca echipamentul nu functioneaza normal urmand instructiunile de functionare, reglati doar acele aspecte descrise in instructiunile de functionare ca fiind reglabile. In caz contrar pot rezulta pagube ce necesita efort suplimentar din partea persoanelor specializate pentru a aduce echipamentul la starea normala de functionare. E. Daca echipamentul a fost scapat sau deteriorat. F. Cand echipamentul arata o schimabre evidenta de performanta – acest fapt indica nevoia de service. 14. Inlocuirea componentelor La inlocuirea componentelor, asigurati-va ca specialistul a folosit piese de schimb specificate de producator sau care au aceleasi caracteristici ca si cele originale. Piese de schimb neautorizate pot genera incendiu, socuri electrice sau alte riscuri. 15. Controlul de siguranta La incheierea oricarei operatiuni de service sau reparatie, solicitati specialistului efectuarea controlului de siguranta pentru a determina functionarea in conditii corespunzatoare. 16. Instalarea la punctul de lucru Aceasta instalare trebuie realizata de persoanl calificat si trebuie sa respecte reglementarile locale. 17. Bateriile corecte Atentie: exista pericolul de explozie daca bateriile sunt inlocuite cu unele necorespunzatoare. Inlaturati bateriile folosite confor instructiunilor. 18. Tmra Temperatura ambientala maxima recomandata de producator (Tmra) pentru acest echiapment trebuie specificata astfel incat clientul si personalul de specialitate care il instaleaza sa poata determina mediul cel ami propice de functionare a echipamentului. 19. Cresterea temperaturii ambientale de functionare In cazul instalarii apropiate sau a unui ansamblu multi-unit, temperatura ambientala de functionare poate fi mai mare decat cea a camerei. Astfel, trebuie avuta in vedere instalarea echipamentului intr-un mediu compatibil cu marja maxima a temepraturii data de producator. (Tmra). 20. Reducerea fluxului de aer Instalara echipamentului in suport trebuie sa tina cont de volumul fluxului de aer necesar pentru functionarea in siguranta a echipamentului. 21. Incarcarea mecanica Montarea echipamentului in suport trebuie sa evite riscul privind incarcarea mecanica neproportionala. 22. Suprasolicitarea circuitului Daca se acorda o atentie speciala la conectarea echipamentului la sursa de electricitate, efectul suprasolicitarii circuitelor poate fi atenuat prin mijloacele de supra-protectie. In acst sens, o atentie deosebita trebuie acordata datelor de identificare corespunzatoare. 23. Impamantarea Trebuie avata in vedere functionarea permanenta a impamantarii echipamentului in suport. O atentie deosebita trebuie acordata asigurarii conexiunilor, altele decat cele directe cu circuitul de bransare (ex. folosirea cablurilor electrice). |
CUPRINS
|
CAPITOLUL 1 – INTRODUCERE |
|
|
Caracteristici |
|
|
Prezentare tehnica |
|
|
|
|
|
CAPITOLUL 2 |
|
|
Prezentarea exterioara a DVR-ului |
|
|
Prezentarea panoului frontal |
|
|
Afisarea LED-ului frontal |
|
|
Prezentarea panoului din spate |
|
|
Telecomanda |
|
|
|
|
|
CAPITOLUL 3 – INSTALAREA |
|
|
Conectarea la sursa video |
|
|
Conectarea Loop Through Video |
|
|
Conectarea monitorului |
|
|
Conectarea audio |
|
|
Conectarea alarmelor |
|
|
Conectarea la RS485 |
|
|
Conectarea la portul de retea |
|
|
Conectarea la portul RS 232 |
|
|
Conectarea la portul USB |
|
|
Conectarea la unitatea camerei PTZ |
|
|
|
|
|
CAPITOLUL 4 – GHID RAPID |
|
|
Cum se instaleaza |
|
|
Interfata comuna a utilizatorului |
|
|
Monitorizarea |
|
|
Cum se inregistreaza |
|
|
Cum se realizeaza playback |
|
|
Cum se seteaza la retea |
|
|
|
|
|
CAPITOLUL 5 – FUNCTIONAREA |
|
|
Intrarea in cont DVR |
|
|
Iesirea din cont DVR |
|
|
Monitorizarea Live |
|
|
Controlul PTZ |
|
|
Inregistrarea video & audio |
|
|
Cautarea video |
|
|
Rulare video |
|
|
Copierea clipurilor video |
|
|
Crearea copiilor de siguranta a datelor video |
|
|
Verificarea statutului DVR |
|
|
|
|
|
|
|
|
CAPITOLUL 6 |
|
|
Setarea sistemului |
|
|
Setarea alarmei |
|
|
Setarea HDD |
|
|
Setarea parolei |
|
|
Configurarea |
|
|
Oprirea |
|
|
|
|
|
Setarea inregistrarii |
|
|
Setarea |
|
|
Reglarea |
|
|
Setarea PTZ |
|
|
Setarea spot |
|
|
Secventa |
|
|
Setarea monitorului |
|
|
|
|
|
Setarea inregistrarii |
|
|
Setarea programarii |
|
|
Setarea inregistrarii dupa timp |
|
|
Setarea dupa eveniment |
|
|
Setarea inregistrarii audio |
|
|
|
|
|
Setarea retelei |
|
|
Setarea ethernet |
|
|
Setarea seriala |
|
|
Setarea DDNS |
|
|
Setarea de client |
|
|
Setarea email |
|
|
|
|
|
Informatii despre sistem |
|
|
Sablonul de sistem |
|
|
Status |
|
|
Versiunea |
|
|
|
|
|
Appendix A – Revederea imaginilor de siguranta (clipurilor) |
|
|
Appendix B – Cum se foloseste tastatura virtuala |
|
|
Appendix C – Folosirea tastelor rapide |
|
|
Appendix D – Nereguli |
|
|
Appendix E – Specificatii |
|
|
Appendix F – FAQ DVR |
|
|
Appendix G – Setarea modemului PSTN |
|
|
|
|
|
|
|
|
|
|
|
Lista ilustratiilor |
|
|
|
|
|
Figura 1 – Modelul de instalare DVR |
|
|
Figura 2 – Panoul frontal al DVR cu 16 canale |
|
|
Figura 3 – Panoul spate al DVR cu 16 canale |
|
|
Figura 4 – Telecomanda |
|
|
Figura 5 – Conectorii de intrare video |
|
|
Figura 6 – Conectorii Video Loop |
|
|
Figura 7 – Conectorii iesire video |
|
|
Figura 8 – Conectorii audio intrare si iesire |
|
|
Figura 9 – Placa de conectori intrare alarma |
|
|
Figura 10 – Placa de conectori iesire alarma |
|
|
Figura 11 – Conectorul RS 485 |
|
|
Figura 12 – Conectorul de retea |
|
|
Figura 13 – Conectorul RS232 |
|
|
Figura 14 – Conectorul USB |
|
|

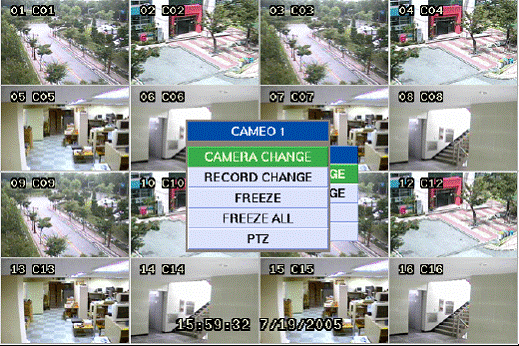

Figura 15 – Meniul Cameo Live |
|
|

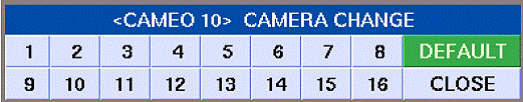

Figura 16 – Schimabrea camerei Cameo |
|
|

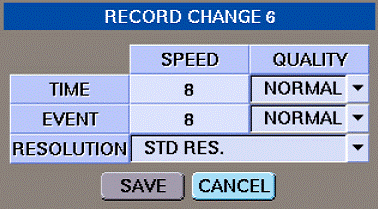

Figura 17 – Schimabrea inregistrarii Cameo |
|
|
Figura 18 – Stop cadru – Meniul Cameo |
|
|
Figura 19 – Meniul Live Up – Cameo |
|
|
Figura 20 – Meniul Live Down – Cameo |
|
|
Figura 21 – Meniul PTZ |
|
|
Figura 22 – Sub-meniul PTZ |
|
|
Figura 23 – Meniul de cautare |
|
|
Figura 24 – Cautarea dupa calendar |
|
|
Figura 25 – Cautarea dupa timp |
|
|
Figura 26 – Sablonul de cautare |
|
|
Figura 27 – Rezultatul sablonului de cautare |
|
|
Figura 28 – Lista suprapusa |
|
|
Figura 29 – Rezerva |
|
|
Figura 30 – Status |
|
|

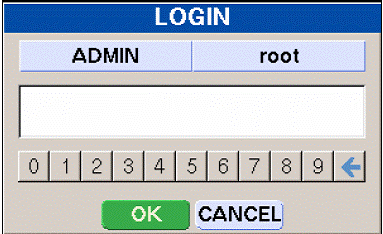

Figura 31 – Parola de administrator |
|
|
Figura 32 – Imaginea ecranului dupa intrarea in cont |
|
|
Figura 33 – Setarea generala |
|
|
Figura 34 – Setarea generala (2) |
|
|
Figura 35 – Setarea generala (3) |
|
|
Figura 36 – Setarea generala (4) |
|
|
Figura 37 – Tipul de alarma – Iesirea de alarma |
|
|
Figura 38 – Tipul de alarma – Intrarea de alarma |
|
|
Figura 39 – Setarea HDD |
|
|
Figura 40 – Setarea HDD – Scrierea peste datele deja inregistrate |
|
|
Figura 41 – Setarea HDD – Scrierea peste datele deja inregistrate (2) |
|
|
Figura 42 – Setarea HDD – Scrierea peste datele deja inregistrate (3) |
|
|
Figura 43 – Setarea HDD – Scrierea peste datele deja inregistrate (4) |
|
|
Figura 44 – Setarea HDD – Verificarea |
|
|
Figura 45 – Setarea parolei |
|
|
Figura 46 – Configurarea |
|
|
Figura 47 – Configurarea (2) |
|
|
Figura 48 – Configurarea – CD-RW |
|
|
Figura 49 – Configurarea – S/W UPGRADE |
|
|
Figura 50 – Opirea |
|
|
Figura 51 – Oprirea (2) |
|
|
Figura 52 – Setarea |
|
|
Figura 53 – Setarea (2) |
|
|
Figura 54 – Reglarea |
|
|
Figura 55 – Reglarea (2) |
|
|
Figura 56 – Setarea PTZ |
|
|
Figura 57 – Setarea PTZ (2) |
|
|
Figura 58 – Setarea spot |
|
|
Figura 59 – Setarea spot (2) |
|
|
Figura 60 – Secventa |
|
|
Figura 61 – Secventa (2) |
|
|
Figura 62 – Setarea monitorului |
|
|
Figura 63 – Setarea programarii |
|
|
Figura 64 – Setarea programarii – Rezolutia |
|
|
Figura 65 – Setarea inregistrarii dupa timp |
|
|
Figura 66 – Setarea inregistrarii dupa timp – Viteza si Calitate |
|
|
Figura 67 – Setarea dupa eveniment |
|
|
Figura 68 – Setarea dupa eveniment – Input |
|
|
Figura 69 – Zona de detectare a miscarii |
|
|
Figura 70 – Setarea dupa eveniment – Input – Intrarea alarmei |
|
|
Figura 71 – Setarea dupa eveniment – Input – Video Loss |
|
|
Figura 72 – Setarea dupa eveniment – Inregistrarea |
|
|
Figura 73 – Setarea dupa eveniment – Inregistrarea – Viteza si Calitate |
|
|
Figura 74 – Setarea dupa eveniment – Actiunea |
|
|
Figura 75 – Setarea dupa eveniment – Actiunea (2) |
|
|
Figura 76 – Setarea inregistrarii audio |
|
|
Figura 77 – Setarea inregistrarii audio (2) |
|
|
Figura 78 – Setarea ethernet |
|
|
Figura 79 – Setarea ethernet (2) |
|
|
Figura 80 – Setarea seriala |
|
|
Figura 81 – Setarea seriala (2) |
|
|
Figura 82 – Setarea DDNS |
|
|
Figura 83 – Vizionarea clientului web |
|
|
Figura 84 – Setarea de client – Conectarea |
|
|
Figura 85 – Setarea de client – Contul utilizatorului |
|
|
Figura 86 – Setarea de client – Contul utilizatorului (2) |
|
|
Figura 87 – Setarea de client – Contul utilizatorului (3) |
|
|
Figura 88 – Setarea de client – Seria de acces |
|
|
Figura 89 – Setarea de client – Seria de acces (2) |
|
|
Figura 90 – Setarea e-mail |
|
|
Figura 91 – Setarea e-mail (2) |
|
|
Figura 92 – Setarea e-mail (3) |
|
|
Figura 93 – Setarea e-mail (4) |
|
|
Figura 94 – Sablon de sistem |
|
|
Figura 95 – Status |
|
|
Figura 96 – Versiunea |
|
|
Figura 97 – Mini Player |
|
|
Figura 98 – Tastatura virtuala |
|

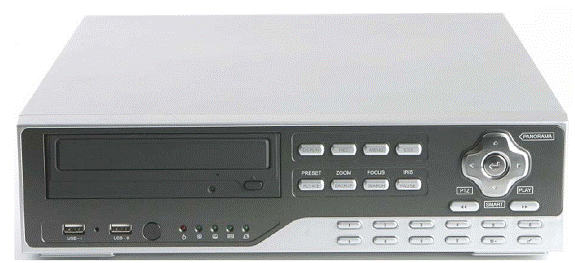

CAPITOLUL 1 – INTRODUCERE

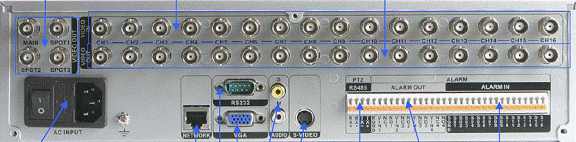

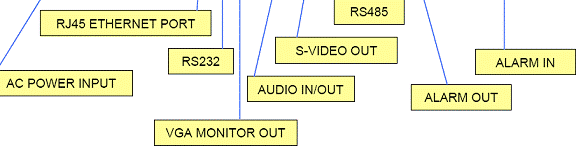

Iesire pentru monitor (principal/spots)
Intrare camera
LOOP OUT
2.3 TELECOMANDA

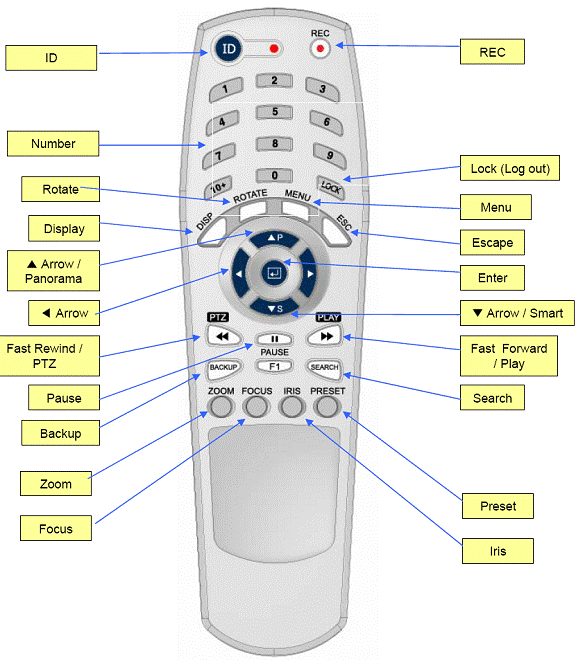

Figura 4 – Telecomanda IR
CAPITOLUL 3 INSTALAREA
3.1 Conectarea la sursa video
Figura 5 – conectorii de intrare video
Conectati cablurile coaxiale de la sursele video la conectorii BNC Video In.
3.2 Conectarea la circuit prin video
Figura 6 – Conectorii Video Loop Through
Daca doriti sa conectati sursa video la un alt aparat, puteti folosi conectorii Loop BNC.
NOTA: Conectorii Loop BNC au terminare auto. NU conectati un cablu la Loop BNC decat daca acesta este conectat la un alt aparat terminal, in sens contrar determinand calitate video slaba.
3.3 Conectarea monitorului

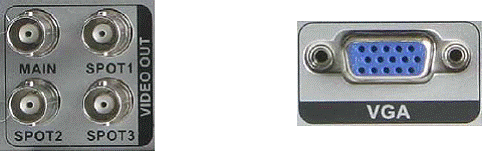

Figura 7 – conectorii video de iesire
Conectati monitorul la un conector Principal sau VGA.
Conectati monitorul la conectorul SPOT, daca este cazul.
3.4 Conectarea audio
NOTA: este de responsabilitatea utilizatorului de a stabili daca legile si regulementele locale permit inregistrarea audio.

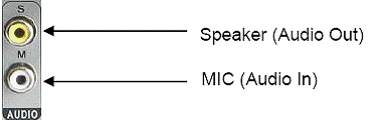

Figura 8 – conectorii audio de intrare si iesire
DVR-ul poate face inregistrari audio. Conectati sursa audio in audio in. Conectati audio out in amplificator.
NOTA: DVR-ul nu are iesire audio cu amplificator, astfel incat aveti nevoie de un speaker cu amplificator. Intrarea audio se poate realiza de la o sursa amplificata sau direct de la un microfon.
3.5 Conectarea alarmelor

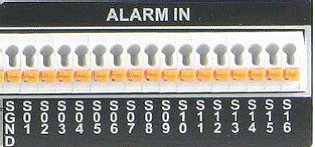

Figura 9 – placa cu conectori de intrare a alarmei
NOTA: pentru a realiza conexiunea la placa cu conectori a alarmei, tineti apasat butonul si inserati firul in nisa aflata deasupra butonului. Dupa eliberarea butonului, trageti usor de fir pentru a va asigura ca este conectat.
Pentru a deconecta firul, tineti apasat butonul de sub fir si trageti firul.
Intrarea de alarma de la 1 la 16
Puteti folosi dispozitive externe pentru a comanda reactii DVR-ului la diferite evenimente.
Comutatoare mecanice sau electrice pot fi
conectate
A se vedea Capitolul 6 – Setari avansate – Setarea alarmei.
Conectorii GND (la sol)
NOTA: Toti conectorii marcati GND sunt la fel.
Conectati latura de la sol a intrarii si/sau iesirii alarmei la conectorul GND.
AO 1 LA 8 (iesirea de alarma)
Figura 10 – panoul conector iesire alarma
DVR-ul poate activa aparatele externe precum
avertizoarele sonore sau luminile. Conectati aparatul
3.6
Conectarea
Figura 11 – Conector RS485
DVR-ul poate fi controlat de la distanta de
catre un dispozitiv extern sau sistem de control, precum tastatura de control,
folosind semnale de comunicare serial semi-duplex, de tip RS485. Conectorul
RS485 poate fi folosit de asemenea pentru a controla camerele PTZ (panoramic,
miscare, marire). Conectati RX-/TX- si RX+/TX+ ale sistemului de control
3.7 Conectarea la un port de retea
RETEA
Figura 12 – Conectorul la retea
DVR-ul poate fi conectat la retea folosind conectorul Ethernet 10/100Mb. Conectati cablul Cat 5 cu un jack RJ-45 la conectorul DVR. DVR-ul poate fi conectat la retea cu un computer pentru monitorizare la distanta, cautare, configurare si imbunantatire software. Vezi Capitolul 6.4 Setari de retea – Setarea Ethernet.
3.8 Conectarea la portul RS232
Figura 13 – Conectorul RS232
Portul RS232 este necesar pentru a conecta modemul extern de monitorizare si configurare la distanta. Vezi Capitolul 6.4 Setari de retea – Setare in serie si Appendix G – Setarea modemului PSTN.
NOTA: DVR-ul nu dispune de cabluri de modem. Asigurati-va ca dispuneti de cablul potrivit la achizitionarea modemului.
3.9 Conectarea la portul USB
Figura 14 – Conectorul USB
Exista in dotare 2 porturi USB. Unul este
pentru mouse-ul USB, iar celalalt este pentru conectarea hard-disk-ului extern
sau a stick-ului de memorie pentru copierea materialului video. Asezati
hard-disk-ul in apopierea DVR-ului astfel incat sa realizati conectarea prin
cablu, de regula la mai putin de
3.10 Conectarea la o unitate de camera PTZ

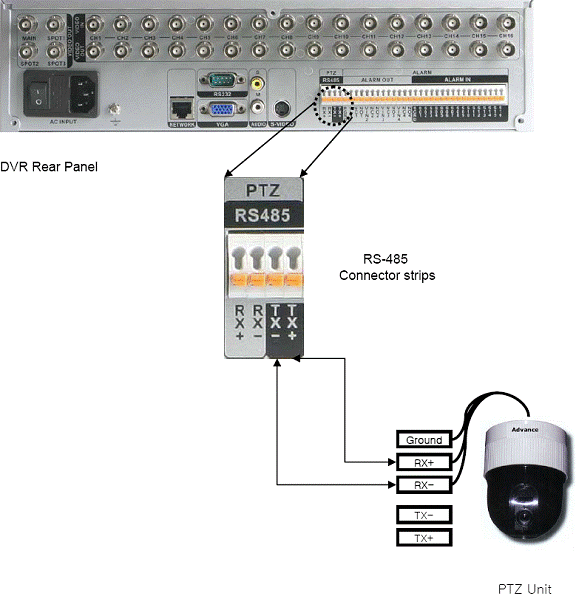

Conectati o unitate PTZ la un RS485 la partea din spate a DVR-ului. (Vezi figura de mai jos). Unitatile PTZ compatibile in prezent sunt Pelco-D/P, NVCC-Z42N, CyberDome(Kalatel), Samung, Samsung Techwin, Dongyang, DRX-500, Fastrax II, Sensormatic, PIH-7600, Eyeview Dome, etc. Panoul din spate DVR
CAPITOLUL 4 – GHID RAPID
4.1 Cum se instaleaza
Instalati un hard-disk
DVR-ul se va initializa timp de aproximativ 150 de secunde. Imediat ce DVR-ul isi va incheia procesul de initializare, va incepe sa arate imagini in direct pe monitorul atasat. Modul predefinit este de a afisa pe toate camerele simultan. Prin apasarea oricarui buton al camerei, camera respectiva va afisa ecranul complet. Va afisa video live pana cand utilizatorul va intra intr-un alt mod. Modul predefinit pentru audio este fara sunet. Pentru a asculta sunetul live, dezactivati optiunea fara sunet.
NOTA: Vedeti si Capitolul 3 – Instalarea detaliata

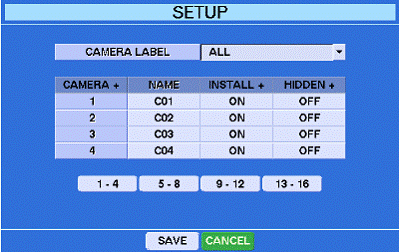

4.2 Interfata comuna de utilizare
|
Icon |
Observatii |
|
CAMERA + |
Butonul care permite setarea schimbarii individuale a canalului precum sirul 1 – 4-> 5 – 8-> 9 – 12-> 13 – 16. |
|
INSTALL + |
Permite schimbarea tuturor setarilor canalelor legate de INSTALL |
|
|
Buton care arata lista articolelor ce pot fi setate. |
|
SAVE |
Buton de salvare pentru activarea schimbarilor de setare. |
|
CANCEL |
Buton de anulare pentru a nu schimba setarile si de intoarcere la setarile anterioare. |
|
Icon |
Observatii |
|
EXIT |
Buton de iesire fara salvare din meniul principal |
|
|

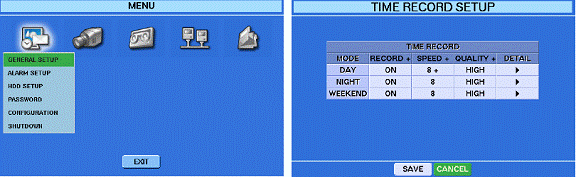

Buton pentru setari de Zi, Noapte, Week-end precum si alte setari de detaliu |
|
|
Din setarea valorii 8 + inseamna ca valoara minima este 8, astfel ca valorile mai mari sunt setate. |
|
Functia mouse-ului |
Observatii |
|
Sus |
Miscati mouse-ul in sus sau afisati TOP menu la ecranul Live sau Playback |
|
Jos |
Miscati mouse-ul in jos sau afisati BOTTOM menu la ecranul Live sau Playback |
|
Stanga |
Miscati mouse-ul la stanga |
|
Dreapta |
Miscati mouse-ul la dreapta |
|
Buton stanga |
Functioneaza ca Setare din tastatura. Afiseaza ecran complet din Live sau Playback |
|
Buton dreapta |
Afiseaza Cameo meniu la ecranul Live sau Playback |
4.3 Monitorizarea
Utilizati tastatura din fata:
Selectati ecranul impartit dorit folosind butonul de display frontal.
Pentru a vedea ecranul complet, folositi tastele numerice frontale.
Folosind mouse-ul:
Miscati mouse-ul in partea inferioara a ecranului, apoi actionati Bottom meniu pentru a selecta ecranul impartit.
Pentru a vizualiza ecranul complet, actionati butonul stanga al mouse-ului pe canalul respectiv.
NOTA: Detalii suplimentare puteti gasi la capitolul 5 – Functionare
4.4 Cum se inregistreaza
Apasati butonul de inregistrare instant de pe panoul frontal. DVR-ul dumneavoastra va incepe sa inregistreze. Pentru a opri inregistrarea, apasati butonul din nou. Aparatul este setat din fabrica pentru a inregistra cand sistemul este pornit.
NOTA:
Referinte puteti gasi
4.5 Cum se vizioneaza inregistrarea
Actionati cu mouse-ul butonul din panoul frontal al DVR-ului pentru a gasi data si timpul din materialul inregistrat pentru derulare. Utilizatorul poate cauta cadrele video folosind varietatea de metode de vizionare.
NOTA: Referinte puteti gasi la capitolul 5 – Functionare – Cautare & Vizionare video
4.6 Cum se seteaza reteaua
La folosirea unui IP dinamic, porniti Dynamic IP din meniul de setare Ethernet. La folosirea unui IP static, introduceti informatiile IP in meniul se setare Ethernet.
Instalati software-ul SMS in PC-ul dumneavoastra si adaugati informatiile DVR in SMS.
NOTA: Referinte despre setarea Ethernet puteti gasi in Capitolul 6 – Setari avansate, inclusiv manualul SMS.
NOTA: Vi se va solicita confirmarea parolei la apasarea tastelor frontale. Parola predefinita este 1111.
CAPITOLUL 5 – FUNCTIONAREA
5.1 INTRAREA IN CONTUL DVR
Acest sistem clasifica categoriile de utilizatori in ADMIN, SUPERUTILIZATOR, UTILIZATOR, limitand accesul in sistemul operational. Fiecare nivel de autoritate si acces de cont au fost rezumate mai jos, iar ADMIN se afla la cel mai inalt nivel.
Apasati butonul de meniu pentru a intra in ecranele de setare. Va aparea ecranul in care se solicita introducerea parolei ADMIN.
Introduceti parola prin apasarea combinatiei corespunzatoare de numere, apoi apasati tasta Enter. Parola predefinita este 1111.
Fereastra de intrare in cont va aparea cand sunt apasate urmatoarele butoane:
|
Buton |
Autoritate de intrare in cont |
|
Meniu |
Admin |
|
REC (inregistrare) |
Admin |
|
Backup (Rezerva) |
Superutilizator |
|
Search (Cautare) |
Superutilizator |
|
Derulare |
Superutilizator |
|
Pauza |
Utilizator |
|
PTZ |
Utilizator |
5.2 IESIREA DIN CONTUL DVR
Pentru a iesi din sistem, apasati pe butonul LOCK din panoul frontal pentru a forta iesirea din cont sau apasati cu mouse-ul butonul Log-out din Top meniu.
Sistemul DVR iese automat din cont dupa o anumita perioada de timp. Meniul Timeout care a fost setat in Sistemul de Setare este perioada de timp pentru iesirea automata predefinita.
|
Meniu |
Cautare |
Rezerva |
Alarma |
Statut |
Inregistrare |
Iesire cont |
|
Buton |
Observatii |
|
Inchidere (Lock) |
Inchide DVR-ul la stadiul de iesire din cont. |
5.3 MONITORIZAREA IN DIRECT (LIVE)
NOTA: in acest capitol se presupune ca DVR-ul a fost instalat si configurat. In caz contrar, consultati capitolul 3. Instalarea si 6. Setari avansate.
Controlul DVR este similar cu cel al unui VCR. Precum un VCR, principalele functii sunt inregistrarea si rularea video. Totusi, aveti un control mult mai mare asupra inregistrarii si rularii video. Puteti stabili planificari ale inregistrarilor in finctie de timpul zilei, al noptii si la sfarsit de saptamana. DVR-ul va permite cautarea prin inregistrarile video folosind instrumente mult mai sofisticate decat cele disponibile pe VCR. Caracteristici suplimentare ale DVR-ului care nu sunt disponibile pe VCR sunt controlul si vizionarea de la distanta, inregistreaza video in timp ce puteti viziona inregistrari anterioare, printeaza imagini la o imprimanta normala.
Ecranul panoului frontal si elementele de control sunt descrise in capitolul 2 – Dispunerea elementelor DVR
De indata de DVR-ul isi incheie procesul de initializare, va incepe sa arate video live pe monitorul atasat. Modul configurat este sa arate toate camerele simultan. Prin apasarea butonului oricarei camere, acea camera va afisa ecranul total. Va afisa live video pana cand utilizatorul intra in alt mod. Modul configurat pentru audio este fara sonor, astfel incat trebuie activat sonorul pentru a asculta live audio.
Prin apasarea butonului DISPLAY (Afisaj) se modifica diferitele formate de afisaj.
Prin apasarea butonului ROTATE (Rotatie) se permite rotatia manuala la fiecare apasare a acestui buton.
La oricare dintre formatele live, la apasarea butonului ENTER va aparea un cursor patrat de culoare albastra. Puteti misca cursorul folosind butoanele sageata si apasati butonul ENTER din nou pentru a intra in meniul cameo. Va aparea urmatorul ecran:
Figura 15 – Meniul Live Cameo
Puteti schimba live camera pe canalul selectat. Apasati butonul ENTER dupa selectarea CAMERA CHANGE (schimbarea camerei). Va aparea urmatorul meniu:
Figura 16 – Cameo – Schimbarea camerei
Puteti selecta o camera cameo, iar imaginea video va fi schimbata cu camera cameo.
Cand selectati RECORD CHANGE (schimbarea inregistrarii) din meniul CAMEO, va aparea urmatorul meniu:
Figura 17 – Cameo – Schimbarea inregistrarii
Puteti schimba calitatea inregistrarii, rezolutia si calitatea imaginii pe canalul selectat din acest meniu.
Puteti comanda stop cadru pe ecranul live selectand FREEZE sau FREEZE ALL din meniul cameo aratat in urmatorul ecran din meniu.
Figura 18 – Meniul Cameo – Stop cadru
Puteti comanda stop cadru tuturor canalelor selectand FREEZE ALL pana apasati FREEZE ALL din nou sau puteti comanda stop cadru pe un singur canal selectand FREEZE pana apasati FREEZE din nou.
Meniul Live Cameo
La oricare dintre formatele live, apasati butonul ENTER si va aparea un cursor patrat de culoare albastra. La miscarea cursorului in jos sau sus, va aparea urmatorul meniu.
|
Meniu |
Cautare |
Rezerva |
Alarma |
Status |
Inregistrare |
Iesire cont |
Figura 19 – Cameo – Meniu Live
Puteti intra in orice meniu de Cautare, Rezerva, Alarma, Statut, Inregistrare sau Iesire din cont.
Figura 20 – Meniu Live

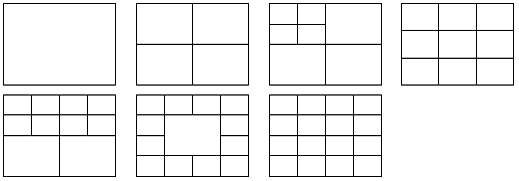

Meniul Down Live va permite sa schimbati formatele de vizionare live.
|
Buton |
Observatii |
|
Ecran |
De fiecare data cand apasati butonul 1,4,7,9,10,13,16 se afiseaza in mod secvential ecranul. Ajuta la monitorizarea eficienta prin selectarea modului de impartire a ecranului.
|
|
Rotatie |
In modul live, prin apasarea butonului ROTATIE se afiseaza un alt ecran de fiecare data cand acest buton este activat manual. Apasarea butonului permite schimbarea manuala a ecranului in 1,4,9 ecrane impartite. De exemplu, apasand butonul in 4, ecranul impartit se transforma in urmatoarele 4 inputuri diferite ale camerei. |
|
Enter |
Selectarea Cameo sau afisarea meniului Cameo. |
|
Tastele numerice |
Folosite pentru selectarea directa a camerei corespunzatoare. |
|
10+Taste numerice |
Folosite pentru a introduce numere mai mari de 10. |
5.4 CONTROLUL PTZ
DVR-ul poate controla camere multiple care au caracteristici Pan, Tilt sau Zoom. Apasati butonul ENTER pentru a afisa meniul Live Cameo si selectati PTZ pentru a intra in modul PTZ. Modul PTZ poate fi controlat in ecrane impartite prin moouse sau tastatura. La actionarea unui canal al camerei PTZ pe ecranele impartite, sageata mouse-ului se va schimba.
La apasarea butonului PTZ din fata, se va activa camera PTZ care a fost folosita recent.
Sunt doua modalitati de a controla functiile PTZ, una prin mouse iar cealalta prin tastatura
Setarea Camerei
Acesta este meniul pentru setarea camerei, setarea PTZ, setarea campului de vizualizare, a secventelor si setarea tipului de monitorizare.
SETAREA INREGISTRARII
SETARE
Subliniati SETUP in cadrul meniului principal si apasati tasta Enter. Va fi afisata fereastra SETUP.
Figura 52 – SETUP Figura 53 – SETUP (2)
Fereastra SETUP afiseaza numele camerei si input-urile acelei camere in grupuri de cate patru: 1-4, 5-8, 8-12 si 13-16.
Puteti afisa sau ascunde numarul si numele camerei selectand ALL, NUMBER sau OFF, din lista atasata CAMERA LABEL.
Puteti atribui nume pentru fiecare camera subliniind casetele de sub NAME si apasand tasta Enter. Otastatura virtuala va permite sa introduceti numele camerei. Numele camerei poate fi compus din 13 caractere.
NOTA: In momentul in care selectati OFF, sistemul DVR nu va afisa numarul si numele camerei.
Puteti conecta sau deconecta input-urile video subliniidnd casetele de sub INSTALL si apasand tasta Enter.
NOTA: Tasta Enter vapermite sa selectati ON sau OFF (pornit sau oprit).
NOTA: In momentul in care selectati OFF, sistemul DVR deconectaeaza sursa video, astfel incat camera video nu poate fi afisata si nu poate inregistra.
Puteti ascunde sau afisa camera video subliniind casetele de sub HIDDEN + titlu si apas,nd tasta Enter. Selectati ON sau OFF apasand tasta Enter.
Puteti salva modificarile operate subliniind SAVE si apasand tasta Enter. Selectarea CANCEL conduce la parasirea ferestrei fara a salva in prealabil schimbarile operate.
REGLARE
Subliniati ADJUSTMENT in meniul principal si apasati tasta Enter. Va fi afisata fereastra ADJUSTMENT.
Figura 54 – ADJUSTMENT Figura 55 – ADJUSTMENT(2)
Fereastra ADJUSTMENT afiseaza luminozitatea, contrastul, saturatia, claritatea si pozitia.
Puteti selecta imaginile video live sau inregistrate, subliniind caseta de sub LIVE si apasand tasta Enter. Canalul poate fi selectat subliniind butoanele de tip sageata sau si apasand tasta Enter.
Puteti ajusta luminozitatea, contrastul, saturatia si claritatea subliniind titlurile.
NOTA: Subliniati butonul SAVE si apasati tasta Enter pentru a salva modificarile operate in sub-meniu.
Puteti schimba pozitia ecranului subliniind butoanele de tip sageata ale POSITION si apasand tasta Enter.
Puteti aplica ajustarile tuturor canalelor utilizand butonul APPLY ALL.
SETAREA PTZ
Subliniati PTZ SETUP in meniul principal si apasati tasta Enter. Va fi afisata fereastra PTZ SETUP.
Figura 56 – PTZ SETUP Figura 57 – PTZ SETUP(2)
Fereastra PTZ SETUP afiseaza input-urile camerelor in grupuri de cate patru: 1-4, 5-8, 9-12 si 13-16.
Puteti selecta rata de transmisie a datelor, dimensiunea fragmentelor de date, paritatea si dimensiunea de oprire, subliniind casetele de sub PORT+ si apasand tasta Enter.
Puteti seta identificatori pentru fiecare canal sau un identificator de tip titlu.
NOTA: Identificatorii trebuie sa se portiveasca cu unitatile PTZ pentru a contola unitatile PTZ.
Selectarea TYPE+ conduce la afisarea unei liste de camere ce pot fi controlate. Selectati camera dorita din lista si apasati tasta Enter.
Trebuie sa conectati camera la terminalul RS485 in spatele sistemului DVR, urmarind instructiunile producatorului.
SETAREA SPOT
Sistemul dumneavoastra DVR poate seta 3 monitoare de tip spot si atribui camere pentru fiecare locatie in parte. Subliniati SPOT SETUP in meniul principal si apasati tasta Enter. Va fi afisata fereastra SPOT SETUP.
Figura 58 – SPOT SETUP Figura 59 – SPOT SETUP(2)
Puteti porni sau opri modul de rotatie al camerelor selectate pentru fiecare locatie. Porniti sau opriti modul de rotatie subliniind caseta de sub ROTATE si apasand tasta Enter.
Puteti atribui cate o camera pentru fiecare locatie, subliniind caseta de sub CAMERA+ si apasand tasta Enter.
Puteti selecta camerele bifand numarul camerei in fereastra de tip popup aparuta. Consultati figura 59 – SPOT SETUP(2).
Puteti seta timpul de rotare subliniidnd caseta de sub INTERVAL+ si apasand asta Enter. Poate fi setat pana la 256 de secunde.
In momentul pornirii Popup, canalele ce inregistreaza evenimente vor fi afisate pe monitoarele alocate.
NOTA: Aceleasi camere nu pot fi afisate pe monitoarele locale in acelasi timp. In momentul selectarii ROTATE-ON si toate camerele pentru toate cele trei locatii, monitorul 1 va afisa camera numarul 1, monitorul 2 – camera numarul 2 si monitorul 3 – camera numarul 3. In momentul selectarii ROTATE-ON, toate camerele pentru toate cele 3 locatii vor fi afectate de diferenta de timp generata de rotirea camerelor.
SECVENTA
Puteti selecta timpul de activitate si secventa de rotatie. Selectati SCREEN ROTATE in meniul principal si apasati tasta Enter. Va fi afisata urmatoarea fereastra.
Figura 60 – SEQUENCE Figura 61 – SEQUENCE(2)
Timpul de activitate pentru fiecare pagina se refefera la pagini de secvente, pentru cazurile in care se gaseste ecranul impartit in 4 sau 9 ecrane.
Puteti selecta camere pentru vizualizare de secvente cameo si seta durata de activitate.
NOTA: Secventa de tip cameo reprezinta rotirea camerelor selectate pe un canal de camera cu ecran impartit. Camerele ce sunt afisate pe celelalte canale, nu vor fi rotite pe canalul cu secvente cameo.
SETAREA MONITOARELOR
Selectati MONITOR SETUP in meniul principal si apasati tasta Enter. Va fi afisata fereastra MONITOR SETUP.
Video
Inputuri
Outputuri
Monitorizare
Afisaj
Ecran impartit
Inregistrare
Performanta
Rezolutie
Compresie
Mod
Inregistrare
Unitate de stocarea datelor
Audio
1 canal, compresie G.723
Redare
Mod
Redare multi-canal (max. 16 canale), redare simultana, redare de tip Panorama
Cautare
Dupa canal, ora, data, detectie de miscare, evenimente ale senzorilor
Monitorizare de la distanta S/W
Sistem Informatic de Management al Server-ului (SMS)
Alarma/Senzor
4/16, 8 canale (1/8), 4 canale (1/4)
Controlul Camerei
Miscare/Inclinare, Zoom, Focus, Iris
Back-up
Prin porturi externe (SCSI HDD, CD-W, USB), Telecomanda S/W
Specificatii Hardware
Dimensiune (mm)
440(W) x 430(D) x 78(H) : 2U Rack Kit de montare
Greutate
Putere
Max. 60W, 90~264 (47Hz~63Hz)
UPS
UPS extern (Optional)
Appendix F – Intrebari Frecvente DVR
General
Q. Ce inseamna Embedded Linux?
A. Embedded Linux inseamna faptul ca sistemul de operare al DVR a fost implementat in CPU. Acest lucru inseamna ca timpul de raspuns al sistemului de operare este mai rapid, mai stabil si ca procesorul DVR nu este afectat de factori externi, cum ar fi virusi, hacking si probleme de sistem datorate defectiunilor hard-urilor.
Q. Exista posibilitatea de a imbunatati sistemul DVR cu ajutorul CD-urilor sau al retelei?
A. Da.
Q. Cum pot reseta sistemul DVR la setarile din fabrica?
A. Incarcati setarile din fabrica din meniul CONFIG.
Monitorizare in Timp Real
Q. Exista posibilitatea de a monitoriza in timp real cu camere specifice?
A. Puteti seta secventele camerelor prin schimbarea CAMEO.
Inregistrarea
Q. Cum se face inregistrarea?
A. Inregistrarea se face folosind Time Record si Event Record din meniul RECORD, sau butonul Default Record.
Q. Ce este Time Recording?
A. Time Recording se refera la inregistrarile ce nu au evenimente.
Q. Ce inseamna Event ?
A. Inseamna evenimente de miscare, alarma si Video-loss.
Q. Ce inseamna Event Recording?
A. Inseamna ca se inregistreaza numai in situatiile in care exista evenimente.
Cautarea si redarea fisierelor video
Q. Cum se face redarea fisierelor video?
A. Cautati dupa ora si eveniment pentru a reda din meniul Search.
Q. Este posibila vizualizarea in modul Live Screen in timpul redarii unui fisier video?
A. Acest lucru este posibil folosind Live Cam Change din meniul CAMEO in timpul redarii fisierelor video.
Q. Este posibila copierea unei sectiuni dintr-un fisier video in tipul redarii acestuia?
A. Da, selectati ora de inceput si de finalizare cu ajutorul butonului Spot, iar apoi folosind butonul Backup pentru a salva.
Backup
Q. Este posibila salvarea datelor pe suport DVD?
A. Da, daca aveti un DVD/RW instalat pe sistemul dumneavoastra DVR.
Q. Pot fi folosite stick-urile de memorie USB?
A. Da.
Retea
Q. Suporta IP dinamic?
A. Da. Il puteti folosi pornind Dynamic IP din Ethernet Setup.
Q. Mail-ul nu este transmis.
A.Va rugam sa verificati setarile din Ethernet Setup.
Diverse
Q. Este posibil sa fie folosit mouse-ul, joistik-ul sau tastatura prin portul USB?
A. Dispozitive cum sunt mouse-urile si stik-urile de memorie sunt suportate ca dispoziteive primare.
Q. Ce tipuri de camere pot fi folosite?
A. Camerele NTSC sau PAL sunt OK pentru a fi folosite.
Appendix G – Setari pentru modem-ul PSTN
Urmariti pasii:
contul de utilizator internet. Apasati butonul Next. In acest Manual
Introducere
Caracteristici ale SMS
Informatii despre produs
CAPITOLUL 2 Instalare si Operare
2.1. Proceduri de Instalare
2.2. Proceduri de Operare
CAPITOLUL 3 Administrare SMS
3.1. Descriere
3.2. Functii ale Admin SMS
3.2.1. Stare
3.2.2. e-Map
3.2.3. Configurare
3.2.4. Rezerva
CAPITOLUL 4 SMS Live Viewer (vizualizare in tipm real)
4.1. Descriere
4.2. Functii ale SMS Live Viewer
CAPITOLUL 5 SMS Search Viewer (vizualizare prin cautare)
5.1. Descriere
5.2. Cautare in timp
CAPITOLUL 6 DVR Mini Player
6.1. Descriere
6.2. Drag & Drop (Trage si elibereaza)
6.3. Folosire cu salvare a cadrelor
6.4. Folosire cu imprimare a cadrelor
CAPITOLUL 1 Prefata
In acest Manual
Acest manual descrie procedura de operare de la distanta a Sistemului de Management al Serverului (numit in continuare SMS) conceput pentru camera video digitala.
Introducere
SMS este compus din urmatoarele programe : SMS, Live Viewer, Search Viewer
SMS: Programul principal de administrare
Live Viewer: Supraveghere de la distanta si program de redare tip Cameo
Search Viewer: Program de cautare de la distanta
Caracteristici ale SMS
Verifica si raporteaza starea sistemului DVR la locul instalat
Notifica la detectia evenimentelor la locul instalat
Monitorizeaza de la distanta imaginile transmise de camera in timp real
Cautare a imaginilor inregistrate, in functie de data si eveniment
Sistem informatic la distanta
E-mapping (cartografiere digitala – prin intermediul internetului)
Diferite instrumente de rezerva la locul instalat
Configurare a inregistrarilor si instalare a camerelor de la distanta
Posibilitatea de a scrie un CD de salvare a datelor din server de la distanta
Informatii despre produs
Ghidul de utilizare al SMS
Cd-ul de instalare al SMS
Cerintele Sistemului:
Sistem de operare: Microsoft Windows 2000 sau superior
CPU: Intel Processor 800Mhz sau superior
RAM: 256MB sau superior
VGA: 16MB sau superior
CAPITOLUL 2 Instalare si Operare
2.1. Proceduri de Instalare
1. Inserati CD-ul de instalare
2. Rulati fisierul „Setup.exe”
3. Cand apare urmatoarea fereastra de dialog, apasati „Next”
4. Apasati „Install”
5. Apasati „Ok”
2.2. Proceduri de Operare
Dupa instalarea programului SMS, veti gasi pe desktop „SMS”, „Live Viewer” si „Search Viewer”.
Rulati programele prin dubla apasare a iconitelor. Cele trei programe pot fi active in acelasi timp.
CAPITOLUL 3 Administrare SMS
3.1. Descriere
Administrarea principala a sistemului de operare SMS consta in: „Status”, „e-Map”, „Config” si „Backup”.
Programul SMS, este un sistem de operare integrat ce controleaza managementul de sistem, monitorizarea video, cartogtafierea digitala si backup-ul de la distanta a sistemelor mai multor camere video digitale(numite in continuare DVR). Interfata grafica folosita de utilizator (GUI) a programului SMS este ilustrata mai jos, de asemenea si descrierea fiecarui buton din cadrul acesteia.
3.2. Functii ale Admin SMS
3.2.1. Stare
Remote Site List: Afiseaza lista locatiilor in care se poate actiona de la distanta, inregistrate in SMS
Client Setup: Permite setarea PC-ului Client (consultati pagina urmatoare)
Close Button: Inchide programul SMS
Minimize Button: Minimizeaza programul SMS
Live Viewer Open Button: Activeaza programul Live Viewer
Search Viewer Open Button: Activeaza programul Search Viewer
e-Map Tab: Deschide pagina e-Map
Config Tab: Deschide pagina de configurare
Backup Tab: Deschide pagina de backup
Status Window: Afiseaza starea sistemului DVR conectat (detectarea miscarii, starea alarmei interne, alarma externa, camera Pornit/Oprit si Video Loss)
Server Information: Afiseaza informatii despre serverul sistemului DVR conectat (nume, adresa IP, versiune software, camera conectata si numerele alarmelor)
Emergency Event List: Afiseaza evenimentul(ele) petrecute in sistemul DVR conectat
Save Button: Salveaza lista evenimentelor de urgenta (Emergency Event List) in fisierul „C:Program FilesSMSBackupLog”
Load Button: Incarca filele de tip jurnal ale Emergency Event List din fisierul „C:Program FilesSMSBackupLog”
Pentru a constitui lista serverelor, apasati butonul drept al mouse-ului dupa ce ati localizat in prealabil cu indicatorul mouse-ului zona listei serverelor si, apasati „Add GROUP”. Va aparea fereastra ilustrata mai jos. Introduceti numele Gupului.
Dupa ce ati introdus un Grup, apasati butonul drept al mouse-ului pe numele Grupului si selectati „Add DVR”. Puteti introduce numele DVR-ului, adresa IP (sau Domeniul sau PSTN), portul, ID-ul si parola.
Setarile standard : Port – 7000, ID – remote, Parola - 1111
Pentru a conecta DVR-ul, dublu-click pe DVR in lista serverelor.
Fereastra de status a conexiunii va aparea si ecranul de status al SMS va afisa imagini in timp real de la server, in momentul in care conexiunea a fost realizata.
SETAREA CLIENTULUI
Cand apasati dublu-click pe butonul Client Setup din pagina de status, va fi afisata urmatoarea fereastra.
Puteti schimba locatia in care se va face backup-ul apasand butonul si fereastra Client Setup va afisa starea disk-ului. De asemenea, puteti porni sau opri functia Disk Overwrite. Cand nu folositi functia Disk Overwrite, puteti porni atentionarea Disk Full si puteti selecta Disk Usage % din lista de meniuri.
3.2.2. e-Map
Functia e-Map permite localizarea pe harta folosind o harta locala in format .bitmap. puteti localiza orice camera de la orice server peharta dumneavoastra, tragand si eliberand din lista. Ecranul ce transmite in tipm real de pe harta are combinatii de taste convenabile apasand butonul drept al mouse-ului. Interfata grafica a utilizatorului (GUI) pentru e-Map este ilustrata mai jos, de asemenea si descrierea fiecarei zone a GUI.
LA apasarea butonului drept al mouse-ului, dupa pozitionarea prealabila a indicatorului mouse-ului pe o fereastra ce transmite imagini in timp real, va aparea un meniu de tip Pop-up.
Viewer Size Adjustment: Puteti ajusta dimensiunea vizualizarii selectand x1/4, x1 sau x4.
Digital Zoom: Puteti focaliza pentru distata sau apropiere pana la 1,5 sau 2
Live Audio: Puteti porni sau opri functia de sunet in timp real
OSD Setup: Puteti seta functia de afisaj pe ecran (OSD) a DVR si numele camerei, Data/Ora si evenimentul.
Print & Save: Puteti imprima imagini primite in timp real si le puteti salva in format .jpg
Live Recording: Puteti inregistra imaginile primite in timp real pe computerul personal. Fisierele vor fi salvate in „C:SMSBackupLiveServer Name”
Puteti sterge o camera ce transmite in tipm real de pe ecran.
Cand apasati butonul drept al mouse-ului, dupa ce ati pozitionat in prealabil indicatorul mouse-ului pe iconita Base Group, va aparea un meniu de tip Pop-up si veti putea adauga/modifica/sterge grupuri si adauga servere DVR.
Cand apasati butonl drept al mouse-ului, dupa ce ati pozitionat in prealabil indicatorul mouse-ului pe un server DVR, puteti adauga/modifica/sterge server-ul DVR sau verifica informatii despre server.
Cand apasati butonl drept al mouse-ului, dupa ce ati pozitionat in prealabil indicatorul mouse-ului pe iconita e-Map, va aparea un meniu de tip Pop-up ce va va permite sa adaugati harti digitale sau sa incarcati harti noi.
3.2.3. Configurare
Programul SMS permite schimbarea setarilor server-ului local, insa aceasta functie este protejata cu utilizator si parola. Interfata grafica a utilizatorului (GUI) a sectiunii Config este ilustrata mai jos, impreuna cu descrierea fiecarei zone GUI.
Puteti salva configurarea curenta apasand butonul „Save” si puteti incarca configurarea salvata apasand butonul „Open”.
Puteti controla majoritatea meniurilor din server. Selectati intai server-ul apasand butonul „Server selection”.
Va va permite sa deschideti meniul GUI server si sa modificati meniurile. Aceste modificari pot fi aplicate servere-lor locale. Pentru meniurile servere-lor, va rugam sa consultati Manualul Server-ului, care este inculs in pachetul DVR.
Dupa modificarea detaliilor in sub-meniuri, apasati butonul „Save” pentru a salva modificarile, sau apasati butonul „Cancel” pentru a iesi din meniu fara sa salvati modificarile.
Pentru a aplica aceste modificari servere-lor locale, apasati butonul „Setup Servers”. In continuare va aparea fereastra urmatoare de introducere a parolei.
Parola initiala este 1234 si o puteti modifica apasand butonul „Change”.
NOTA: Pastrati parola confidentiala pentru a preveni modificari neautorizate ale utilizatorilor.
Introduceti parola si apasati butonul „Enter”. Va apare ecranul urmator:
Cand apasati dublu-click pe numele serverelor din lista, server-ul selectat va fi afisat in ecranul din dreapta. Dupa afisarea numelor servere-lor carora doriti sa le modificati configuratia, apasati butonul „Upload”. Apoi configuratia modificata va fi aplicata servere-lor selectate. Astfel veti putea aplica cu usurinta aceeasi configuratie mai multor servere.
De asemenea, puteti salva configuratia pe computer apasand butonul „Save” dupa modificarea meniului, sau puteti reincarca configuratia salvata de pe computer.
La apasarea butonului „Save” configuratia curenta va fi salvata in fisierul „C:Program FilesSMSBackupConfig”.
Imbunatatirea software-ului
Puteti imbunatati serverele locale folosind functia „S/W upgrade” de pe pagina Config a programului SMS. Apasati butonul „S/W upgrade”. Va aparea ecranul de mai jos.
3.2.4. Backup
Ecranul SMS Backup afiseaza 4 pagini diferite de backup si puteti face un backup al imaginilor inregistrate folosind 4 metode diferite, “Direct”, “Event”, “Schedule” si “CD Backup”.
Backup de tip “Direct”
Fisierele descarcate vor fi salvate in “C:SMSBackupDirectServer NameDate”
NOTA: Mini Player-ul poate reda fisierele descarcate complet.
Backup de tip „Event”
Sistemul de backup de tip event reprezinta modalitatea de backup al evenimentelor in timp real din server-ul local la computerul de tip client. Selectati canalele, ora si ziua in ecranul ilustrat mai jos. La apasarea butonului „Add Event Backup” va fi creata o lista la lista de descarcare. Apoi apasati butonul de start. Programul SMS va incepe doar descarcarea fisierelor video ce au avut evenimente.
ATENTIE: Va rugam porniti imaginea in meniul actiunilor de tip eveniment din cadrul meniului serverului local.
Aceasta functie este considerata ca fiind foarte utila la descarcarea fisierelor video care contin evenimente intr-o anumita perioada sau zi.
Backup de tip „Schedule”
Backup-ul de tip „Schedule” are functie de backup cronometrat pentru descarcarea fisierelor video arhivate la momentul precizat.
Fisierele descarcate vor fi salvate in „C:SMSBackupScheduleServer NameDate”.
Backup de tip „CD backup”
Programul SMS va permite crearea unui CD de backup la locul server-ului. Aceasta este o comanda de la distanta a serverului DVR, prin intermediul software-ului SMS si, fisierul video va fi descarcat pe un CD-RW sau DVD in cadrul server-ului DVR.
NOTA: Cand marimea fisierului este mai mare decat marimea unui CD, vi se va solicita introducerea unui nou CD.
CAPITOLUL 4 SMS Live Viewer (vizualizare in timp real)
4.1. Descriere
Programul SMS Live Viewer este un sistem informatic de supreveghere de la distanta puternic si de incredere, care asigura o functie de monitorizare in 64 canale pentri imagini video sau inregistrate in timp real din una sau mai multe locatii, si permite fiecarui canal sa arate imagini video in timp real sau inregistrate. In plus, in momentul detectarii evenimentelor la o anumita locatie, programul SMS Live Viewer afiseaza informatii despre eveniment si, permite utilizatorilor sa acceseze acea locatie in mod direct si sa caute imaginea asociata cu evenimentul. Interfata Grafica pentru utilizator a programului SMS Live Viewer este prezentata mai jos impreuna cu descrierea fiecarei sectiuni. Puteti folosi mai rapid meniul apasand cu butonul drept al mouse-ului pe fiecare zona in parte.
Monitoring/Playback Screen: Afiseaza sau reda imagini inregistrate de la camerele selectate
NOTA: Afiseaza „PB” in momentul redarii unei imagini inregistrate. Fara imagine video daca sistemul DVR nu are intrare video.
Screen hot keys: Permite utilizarea meniului „Screen hot key” prin apasarea butonului drept al mouse-ului in zona ecranului de monitorizare/redare.
Event List: Afiseaza jurnalul de evenimente al unui sistem DVR
Close Button: Inchide programul Live Viewer
Minimize Button: Minimizeaza programul Live Viewer
Search Viewer Open Button: Deschide progranul „Search Viewer”
SMS Admin Open Button: Deschide programul „SMS Admin”
Remote Site List: Afiseaza serverele inregistrate
NOTA: Serverele inregistrate in SMS Admin sau Search Viewer apar fara inregistrare.
Server Hot Keys: Permite utilizarea meniului „Server Hot Key” prin apasarea butonului drept al mouse-ului in zona listei de afisare a locatiilor
Screen Mode Buttons: Permite selectia unui singur ecran/quad/3x3/4x4/6/7/10/13/36/64/ Selectarea tuturor canalelor/ Ecran Complet
Utility Buttons: Activeaza diferite programe utilitare din cadrul SMS Live Viewer (Ajustarea Imaginii, Control PTZ, Control Audio, Control al Alarmei)
Image Adjust Sliders: Permite ajustarea imaginilor vizualizate (Rata Cadrelor, Luminozitate, Contrast si Filtre)
Live Audio: Permite pornirea sau oprirea functiei „Live Audio”
Start Recording: Permite inceperea inregistrarii
Stop Recording: Permite oprirea inregistrarii
4.2. Functii ale SMS Live Viewer
Locatii
Ø Adaugarea/Stergerea locatiilor
Apasati butonul drept al mouse-ului in zona
afisarii locatiilor. Va aparea meniul rapid. Adaugati intai un Grup si apoi
puteti atribui mai multe servere
Puteti adauga sau sterge Grupuri dupa cum este ilustrat mai jos prin intermediul meniului rapid.
Apasati butonul drept al mouse-ului pe un Grup si adaugati un DVR, conectati/deconectati Grupul sau adaugati/stergeti/modificati Grupul.
Apasati butonul drept al mouse-ului pe un server pentru a afisa meniul rapid. Puteti adauga/sterge/modifica un DVR si afisa informatii despre acesta.
Ø Adaugarea/stergerea favoritelor
Apasati butonul drept al mouse-ului pe „Favorites” pentru a adauga/modifica/sterge favorite.
Ø Conectarea la locatie
Apasati dublu-click pe DVR-ul inregistrat sau selectati „Connect” din meniul rapid. Apoi apasati din meniul de tip pop-up apasati „All Camera Menu”. Toate canalele server-ului DVR vor fi afisate. Puteti localiza orice camera de la orice server si puteti inversa canalele vizualizate tragandu-le si apoi eliberandu-le.
Ø Butoanele modului ecran
Pentru a selecta modul ecranului, apasati pe unul din cele 12 butoane ilustrate mai jos.
Puteti, de asemenea, sa selectati toate canalele sau sa folositi butonul pentru ecran complet.
Ø Modul „Single-Screen”
Pentru a vizualiza o anumita imagine in modul „Single-Screen”, mutati cursorul mouse-ului pe acea imagine si apasati dublu-click cu butonul stang al mouse-ului.
Ø Intoarcere la modul ecranului precedent
Pentru a va intoarce la modul ecranului precedent din modul „Single-Screen”, apasati dublu-click pe butonul stang al mouse-ului in fereastra de monitorizare/redare.
Ø Meniul rapid pentru ecrane
Apasati butonul drept al mouse-ului pe fereastra de monitorizare/redare pentru a afisa meniul rapid ilustrat mai jos.
Selectarea modului ecranului intre unul sau mai multe ecrane
Apropiere sau departare pana la 1.0x, 1.5x sau 2x
Porniti/Opriti functia „Live Audio”
Selectarea meniului OSD, Numele DVR/ Numele Camerei/ Data/ Ora/ Eveniment
Pornire/Oprire Direct X
Opriti cadrul cu imaginea vizualizata
Porniti/Opriti inregistrarea
Porniti/Opriti functia „Auto-Sequencing”
Permite cautarea imaginilor video inregistrate pentru redare
Deschide meniul de control al cautarii
Imprima sau salveaza imaginea vizualizata in format .jpg
Butoane Utilitare
Ø Butoane glisante pentru ajustarea imaginii
Puteti ajusta rata de afisare a imaginilior, luminozitatea, contrastul si filtru prin mutarea butoanelor glisante afisate mai jos.
Ø Taste de control PZT
Puteti controla camerele PZT conectate, prin folosirea meniului de control afisat mai jos
Ø Taste de control al Alarmei / Audio
Puteti controla alarmele sau sunetul, folosind meniul de control afisat mai jos. Selectati un server dintr-un meniu de tip lista si, puteti controla alarmele sau porni/opri sunetul.
CAPITOLUL 5 SMS Search Viewer (vizualizare prin cautare)
5.1. Descriere
Programul SMS Search Viewer este un program informatic de cautare la distanta, ce cauta imagini inregistrate pe sistemele DVR sau pe computerul propriu si, reda imaginile gasite. In plus fata de functiile de cautare dupa ora si redare, sunt inserate functiile de salvare si imprimare a fisierului (imaginii). Functiile programului SMS Search sunt dupa cum urmeaza:
Functia de cautare este un proces prin caresistemul cauta inregistrari dintr-o anumita data dupa ora si apoi reda imaginile gasite.
5.2. Cautare in timp
In modul de cautare in timp, sistemul cauta imagini inregistrate dupa data/ora si reda imaginile gasite. Cautarea in tipm este initializata prin selectarea unei zile din calendar.Datele pentru care inregistrarea este disponibila sunt afisate cu culoarea albastra. La intrarea in modul de cautare, sunt afisate informatii despre inregistrarile din data selectata, in tabelul de status al inregistrarilor. Datele inregistrate sunt afisate in functie de ora (in segmente de ora). O dunga verde indica ora selectata (in segmente de ora) care va fi redata. Mergeti la o anumita ora apasand cu mouse-ul sau tragand cursorul pe segmentul de ora dorit. Imaginile video vor fi redate incepand cu prima imagine capturata in segmentul de o ora.
Daca doriti sa vizualizati imagini dintr-o alta data, selectati data in calendar apasand butonul „Select Date”.
CAPITOLUL 6 DVR Mini Player
6.1. Descriere
Programul DVR Player este un program de redare a unui singur canal pentru o singura inregistrare video. Odata ce programul DVR Player este instalat, va functiona cu ajutorul sistemului de operare Windows pentru redarea fisierelor video. Sunt suportate fisierele de tip AVI, JPEG si imprimarea.
(a), (g)
: Muta un cadru inainte/ inapoi
(b), (f)
: Redare rapida inainte/ inapoi
(c), (e)
: Redare inainte/ inapoi
(d)
: Oprire redare
(h)
: Deschide fisierul de redare
(j)
: Deschide fereastra de conversie AVI, JPEG
(i)
: Controleaza luminozitatea si contrastul
imaginii
(k)
: Deschide fereastra de imprimare
(l)
: Comuta intre dimensiunea ecranului original
si ecran complet
(m)
: Ascunde sau afiseaza imaginile redate
dintr-o lista de tip istorie
(n)
Fereastra de informatii ale fisierului video Lista de redare a clipurilor video
6.2. Drag & Drop (Trage si elibereaza)
Programul DVR Player suporta GUI de tip „Drag&Drop”. In continuare vom prezenta functia „Drag&Drop” integrata cu ajutorul Lava Net.
1. Cand trageti fereastra de redare din DVR Player in Salvare cadru, Imprimare cadru, imaginea poate fi salvata ca Jpeg. Desktop-ul sistemului de operare Windows XP afiseaza imaginea curenta ca pe cea trasa, iar fisierul Jpeg creat va avea ca nume data si ora creari.
2. Puteti folosi functia „Drag&Drop” in cadrul produselor MS Office, cum sunt MS Word, Excel, etc. Imaginea ce urmeaza ilustreaza folosirea functiei „Drag&Drop” intr-un fisier MS Word.
3. Programul DVR Player poate reda unul sau mai multe fisiere video din Windows Explorer prin functia „Drag&Drop”. Fisierul tras este adaugat imediat in lista de redare a fisierelor video.
6.3. Folosire cu salvare a cadrelor
Programul DVR Player permite conversia tipului de fisier DVR in format JPEG sau AVI. De asemenea este posibila conversia acestora in format MPEG4 sau DIVX prin folosirea unor codec-uri aditionale.
(a)
: Afiseaza informatii referitoare la primul
cadru (OO:MM:SS[Numarul Cadrlui])
(b)
:
Afiseaza informatii referitoare la ultimul cadru
(c)
: Muta locatia primului cadru din segment.
Este afisat cadrul corespunzator.
(d)
: Seteaza locatia ultimului cadru din segment.
Este afisat cadrul corespunzator.
(e)
: Muta 5 cadre inainte/inapoi pentru segmentul
primului/ultimului cadru
(f)
: Muta un cadru inainte/inapoi pentru
segmentul primului/ultimului cadru
(g)
: Salveaza ecranul afisat in format JPEG
(h)
: Salveaza in format AVI raza selectata de
utilizator a fisierului video.
1. Salvarea fara compresie : in general este convenabil sa salvam un clip video de dimensiuni mici. Fiserele video mari, de exemplu, salvate fara compresie por depasi dimensiunea de 1GB pentru o ora inregistrata. Nu poate fi redata cu ajutorul programului Windows Media Player sau recunoscuta de alte programe de redare a fisierelor video.
2. Folosirea codec-ului de compresie : Este posibila salvarea unui fiser video de dimensiuni mai mari de o ora in format AVI. Fisierul format prin folosirea codec-ului de compresie va fi de dimensiuni mici. Este suportat un format de codec ce poate procesa sistemul RGB pe 24 Bit. Majoritatea codec-urilor noi pot fi folosite.
Ceea ce urmeaza este lista codec-urilor instalate in cadrul Windows. Codec-urile suportate sunt dupa cum urmeaza: Intel Indeo, Microsoft Video 1, Xvid, DivX, Microsoft MPEG-4, Microsoft Windows Media Video 9, M-JPEG V3/2000.
6.4. Folosire cu imprimare a cadrelor
Programul DVR Player asigura o functie convenabila pentru imprimare. Optiunile de imprimare contin descrierea imaginii, marginile cadrului de imprimat, optiuni de setare a paginii si optiuni de ordine a printarii paginilor. Este asigurat meniul corespunzator al functiei de imprimare, ca de exemplu setarea imprimarii si previzualizarea.
(a) Butonul de setarea a imprimarii
(b) Pagina de descriere a scenei
(c) Butonul de previzualizare a imprimarii
(d) Marginile cadrului de imprimat si aspectul general al imaginii
(e) Setarea a ordinii de imprimare a paginilor
(f) Butonul de imprimare
Imaginea ce urmeaza ilustreaza imprimarea in modul de previzualizare pentru o foaie cu dimensiunea A4 si in modul de afisare 3x3.
(* Daca imprimata nu este instalata corect sau are un driver gresit, modul de previzualizare se poate sa nu functioneze)
|
