SIEMENS Cotrolul accesului

tehnica mecanica













SIEMENS



Cotrolul accesului

Continut:


  • Introducere
    • Tabel comparative al sistemului SiPass

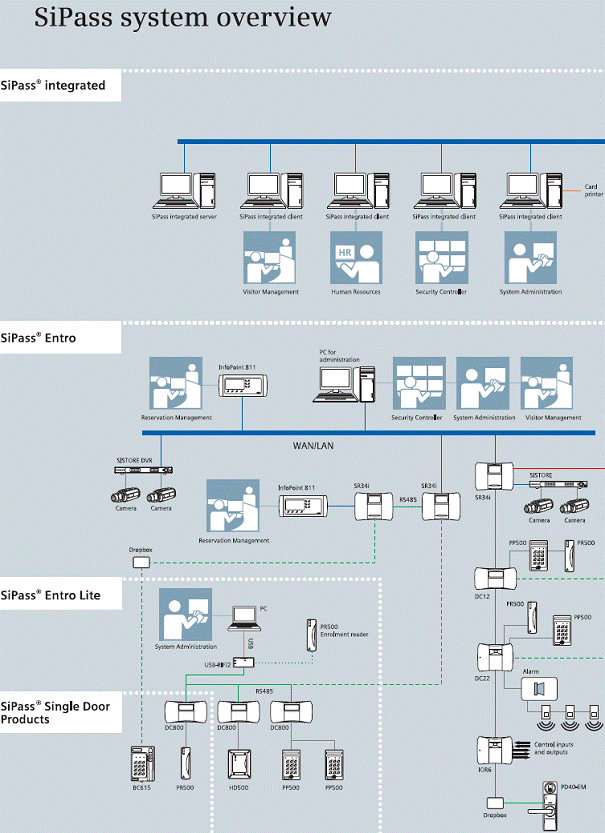

    • Descrierea sistemului SiPass
  • Sisteme pentru o singura intrare
    • Diagrame
    • Codoor
    • Codelocks
    • Cititoare compacte de carduri
    • Controllere si kit-uri
  • SiPass Entro Lite
    • Diagrame
    • Software
    • Controllere
    • Module usi
    • Module semnal
    • Terminale
    • Kit-uri
  • SiPass integrat
    • Diagrame
    • Software
    • Module usi
    • Module semnal
    • Terminale
    • Kit-uri
  • SiPass in retea

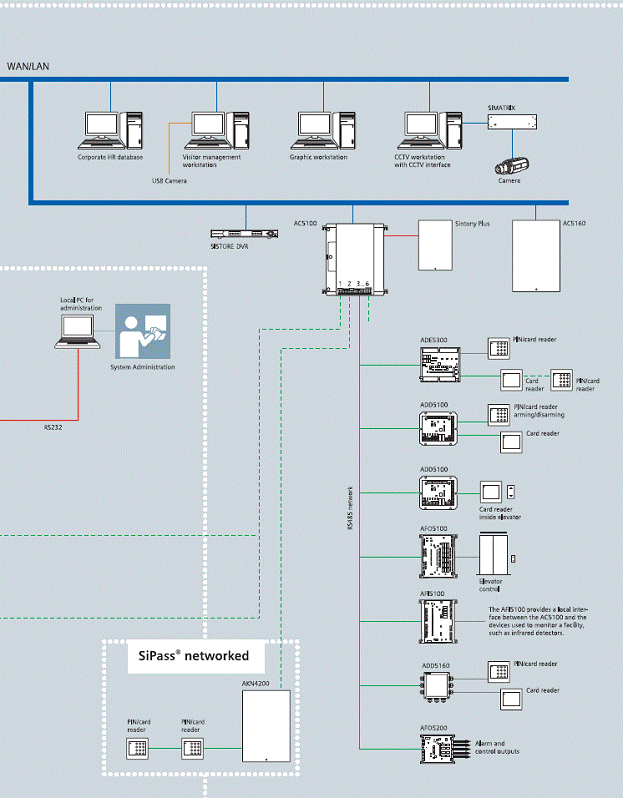

    • Diagrame

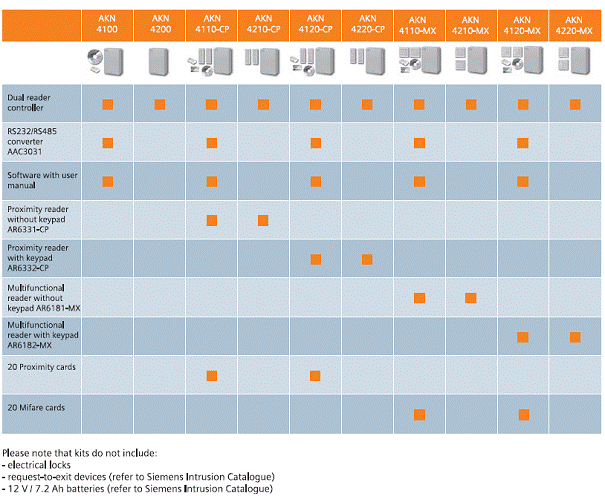

    • Kit-uri
    • Controllere
    • Module de comunicatie
  • SiPass integrat
    • Diagrame
    • Software
    • Extensii software
    • Controllere
    • Module usi
    • Module semnal
  • Cititoare
    • Diagrame
    • Cititoare PIN
    • Banda magnetica
    • Proximitate 125 kHz
    • Cotag
    • Smart Card 13,56 MHz
  • Carduri si dispozitive de identificare
    • Banda Mangntica
    • Proximitate 125kHz
    • Cotag
    • Smart Card 13,56

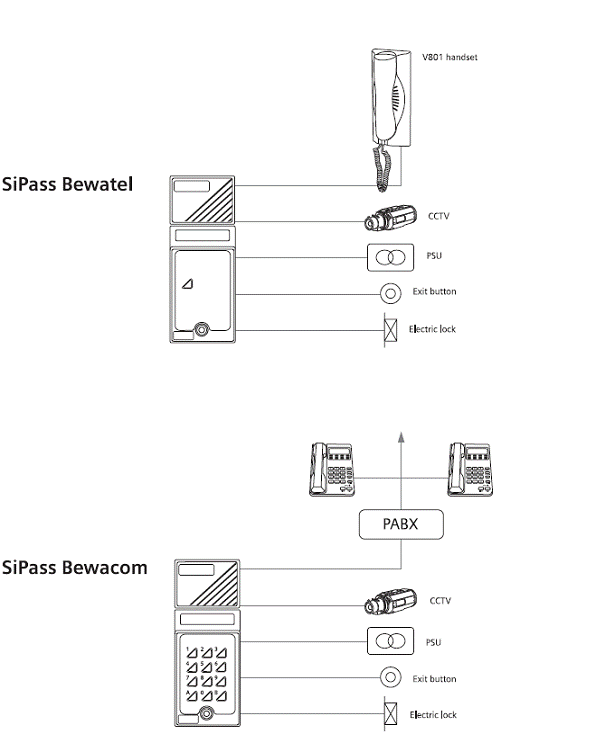

  • Interfoane
    • Diagrame

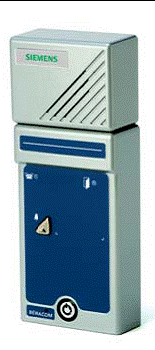

    • SiPass Bewacom
    • SiPass Bewatel
  • Accesorii
    • Carcase
    • Kit-uri montaj
    • Interfete
    • Placute identificare
    • Alte produse

NTRODUCERE


SiPass - Alegerea ideala pentru orice aplicatie


Produsele si sistemele SiPass pentru controlul accesului ofera securitate unei largi varietati de organizatii - mici, mijlocii si mari. Indiferent unde sunt instalate, produsele si sistemele noastre asigura faptul ca are acces numai cine trebuie, unde trebuie si cand trebuie.

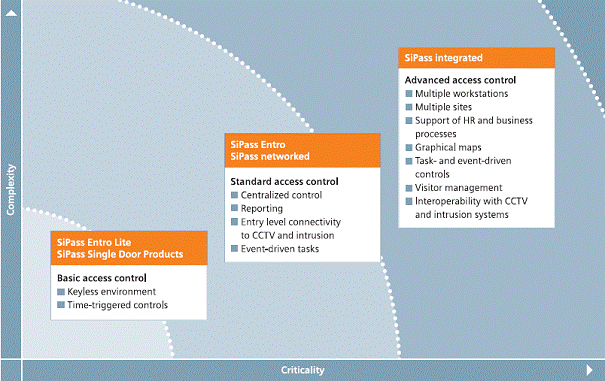

Alegerea unui system SiPass

Inaintea alegerii unui anume sistem, trebuiesc evaluate cerintele particulare ale dvs.

Daca doriti orice fel de monitorizare centrala a evenimentelor de la diverse usi, un sistem in retea este necesar. In functie de necesitati, SiPass Entro sau SiPass Entro Lite vor fi, probabil, cele mai portivite. SiPass integrat, insa, este ideal pentru organizatii foarte mari sau au cerinte speciale, cum ar fi extragerea datelor de acces sau prezenta, interfata de programare pentru aplicatii de resurse umane sau codare Mifare.

Pentru a va facilita alegerea, pe pegina urmatoare este prezentat un tabel compartiv al celor trei sisteme principale - SiPass Entro Lite, SiPass Entro, SiPass integrat.

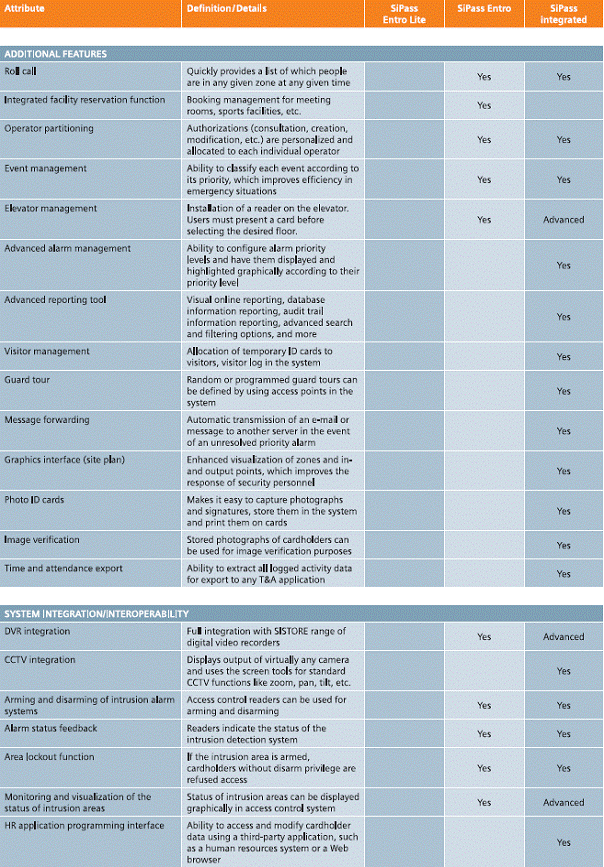

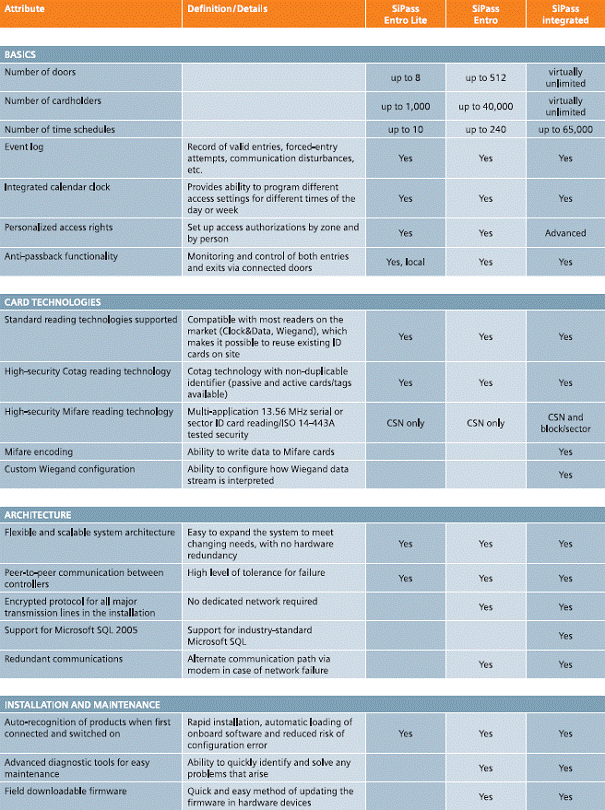

Tabel comaparativ SiPass




SISTEME PENTRU O SINGURA INTRARE



Caracteristici:

  • Produsele SiPass Codoor functioneaza pe baterii si dispun de tastatura, incuietoare si sursa de alimentare, toate intr-o singura carcasa care se monteaza direct pe o usa de interior;
  • SiPass Fingerprint citeste amprente in loc de carduri;
  • SiPass Codelock nu necesita nici un fel de card sau sau cheie - utilizatorii trebuie doar sa memorize un cod de 4 cifre;
  • Cititoarele compacte de carduri SiPass sunt foarte usor de instalat si folosit, putand fi programate prin intermediul tasturii integrate;
  • Kit-ul complet SiPass Standalone si DC800 ofera un nivel ridicat de securitate, separand dispozitivul de control de cititorul propriu-zis.

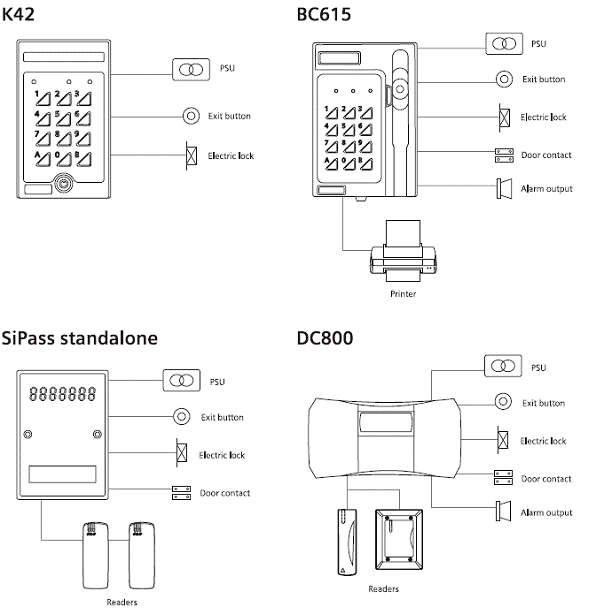

Diagrame


Codoor


  1. CD 3500

Codoor codelock - Scandinavia ; cod 24246-C8100-A1

CD3500 este o incuietoare cu cod ce se monteaza direct pe usa din interiorul unei cladiri. Incuie usa din exterior si, la introducere codului corect, permite o singura deschidere a usii.

Programarea codurilor se efectueaza folosind tastatura integrata. Dupa un numar de incercari eronate, aparatul se blocheaza automat. Poate fi setata manual pe modul "descuiat". Poate fi alimentata cu baterii de tip alkaline cu celule de litiu.

Bateriile de cu celule de litiu au urmatoarele avantaje:

  • Voltaj constant pe parcursul utilizarii
  • Bateria isi revine mai repede dupa folosiri repetate
  • Avand o durata de viata mai mare, au un impact micsorat asupra mediului
  • Pot fi depozitate pana la 10 ani.


  1. CD 4000


  1. FP 4000


  1. FP5000

Carcasa

Metalica, cu butoane din otel inoxidabil si incuietoare de siguranta

Culoare

Gri

Mediu

Interior sau Exterior (design IP54). In locatii foarte expuse, este recomandata folosirea aparatorilor de ploaie SH1 sau SH2

Standard IP


Temperatura functionare

-35 la +50 °C

Voltaj nominal

18-24 VAC/DC

Consum

8mA in standby

Dimensiuni

80x140x40 mm

Capacitate usi


Capacitate cod

2 a cate 4 cifre

Intrari

Buton solicitare iesire cu intarziere.

Doua pentru dezactivare cod

Iesiri

Contact releu fara voltaj, max 1A, 28 VDC

Timp deschidere

1-30 sec


  1. K44 Duo

Carcasa

Metalica, cu butoane din otel inoxidabil si incuietoare de siguranta

Culoare

Gri

Mediu

Interior sau Exterior (design IP54). In locatii foarte expuse, este recomandata folosirea aparatorilor de ploaie SH1 sau SH2

Standard IP


Temperatura functionare

-35 la +50 °C

Voltaj nominal

10-35 VAC

8-24 VDC

Consum

8mA in standby

Dimensiuni

80x140x40 mm

Capacitate usi


Capacitate cod

20 a cate 4 cifre

10 a cate 6 cifre

Intrari

2 butoane solicitare iesire cu intarziere

Doua pentru dezactivare cod

Doua pentru contante usa

Control extern pentru deschidere zero

Iesiri

Doua contacte releu f 16416j923q ara voltaj, max 1A, 28 VDC

Colector deschis pentru urgenta/alerta

Conector deschis pentu sonerie

Intrerupator protectie pentru conectarea alarmei (inchis normal)

Timp deschidere

1-99 sec programabil de la tastatura


Cititoare comapacte de carduri


  1. BC615

Interfata

RS-232 (imprimanta sau sistem)

Carcasa

Metalica, cu butoane din otel inoxidabil si incuietoare de siguranta

Culoare

Gri

Mediu

Interior sau Exterior (design IP54). In locatii foarte expuse, este recomandata folosirea aparatorilor de ploaie SH1 sau SH2

Standard IP


Temperatura functionare

-35 la +50 °C; umiditate relativa a     aerului 0-90%

Voltaj nominal

12-24 VAC/DC

Consum

70mA

Dimensiuni

110x160x47 mm

Capacitate carduri


Distanta citire card

N/A

Programari temporale

15 ( cu cate pana la 4 perioade de timp fiecare)

Perioade de timp


Intrari

Buton solicitare iesire cu intarziere

Monitorizare usa

Control LED rosu extern (izolatie galvanica), max 12-30 VDC

Doua pentru dezactivare cod

Doua pentru contante usa

Control extern pentru deschidere zero

Iesiri

Doua contacte releu f 16416j923q ara voltaj, max 2A, 30 VDC

Colector deschis pentru urgenta/alerta max 0,5 A, 30 VDC

Conector deschis pentu sonerie max 0,5 A, 30 VDC

Intrerupator protectie pentru conectarea alarmei (inchis normal) max 1 A, 30 VDC

Interfete serial

RS232: 6900 bps, paritate nula, 8 biti, 1 startbit, 1 stopbit


Interfata

RS-232 (imprimanta sau sistem)

Carcasa

Metalica, cu butoane din otel inoxidabil si incuietoare de siguranta

Culoare

Gri

Mediu

Interior sau Exterior (design IP54). In locatii foarte expuse, este recomandata folosirea aparatorilor de ploaie SH1 sau SH2

Standard IP


Temperatura functionare

-35 la +50 °C; umiditate relativa a     aerului 0-90%

Voltaj nominal

12-24 VAC/DC

Consum

120mA

Dimensiuni

110x160x47 mm

Capacitate carduri


Distanta citire card

Carduri pasive: aprox 3 cm

Programari temporale

15 ( cu cate pana la 4 perioade de timp fiecare)

Perioade de timp


Intrari

Buton solicitare iesire cu intarziere

Monitorizare usa

Control LED rosu extern (izolatie galvanica), max 12-30 VDC

Doua pentru dezactivare cod

Doua pentru contante usa

Control extern pentru deschidere zero

Iesiri

Doua contacte releu f 16416j923q ara voltaj, max 2A, 30 VDC

Colector deschis pentru urgenta/alerta max 0,5 A, 30 VDC

Conector deschis pentu sonerie max 0,5 A, 30 VDC

Intrerupator protectie pentru conectarea alarmei (inchis normal) max 1 A, 30 VDC

Interfete serial

RS232: 6900 bps, paritate nula, 8 biti, 1 startbit, 1 stopbit











































  1. BC615 - Cotag

Interfata

BC-Link, Clock&Data or Wiegand (26 bit, 32 bit, 8 bit burst), RS485 system com bus

Carcasa

Montabila pe perete, cu incuietoare

Culoare

Alb

Mediu

Interior

Temperatura functionare

-35 la +50 °C; umiditate relativa a aerului 0-90%

Voltaj nominal

10-40 VDC

8-28 VAC

Consum

200mA (24 VDC) - doar cititor

Dimensiuni

250x128x54 mm

Capacitate usi


Capacitate coduri


Capacitate carduri


Distanta citire card

Carduri pasive: aprox 3 cm

Programari temporale

10 ( 8 perioade de timp)

Perioade de timp


Intrari

Contact usa pentru indicatie usa inchisa/deschisa

Buton solicitare iesire cu intarziere

Iesiri

Contact fara voltaj change-over (releu incuietoare), max 2 A, 30 VDC

Contact fara voltaj change-over (releu suplimentar), max 2 A, 30 VDC








SIPASS ENTRO LITE


Principalele beneficii ale SiPass Entro Lite

  • Control centralizat a pana la 8 usi si 1000 de detinaatori de carduri
  • Administrare usoara a utilizatorilor si a cardurilor print-un software comapatibil Windows
  • Programare si modificare a cerintelor de siguranta cum ar fi tipul cladirii sau ora
  • Control total asupra gestionarii evenimentelor prin intermediul filtrelor si functiei de cautare
  • Nu necesita modificari hardware odata cu upgrade-ul sistemului.
  • Acces imediat catre functii avansate odata cu upgrade-ul la SiPass Entro, fara sa necesite modificari hardware ale echipamentului deja instalat

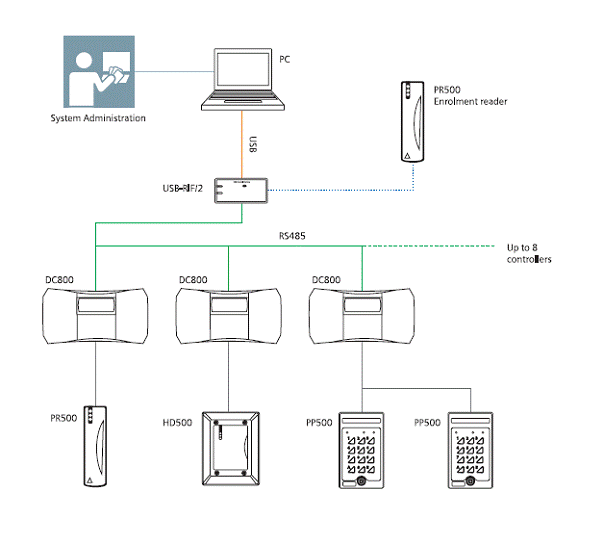

Diagrame



Software


  1. Entro Lite SW

Software SiPass Entro Lite si convertor USB-RIF/2 ; cod S24246-P8251-A1

Acest software poate controla pana la 8 controlere de usa DC800. Limbile standard sunt: Daneza, Olandeza, Engleza, Finlandeza, Franceza, Germana, Spaniola, Suedeza, Norvegiana.

Include, de asemenea, o interfata USB-RIF/2 pentru convertirea bus-ului de comunicatii RS485 in USB (pt PC) . Vezi produsul USB-RIF/2 pentru detalii cu privire la convertor.

Capacitate usi


Capacitate coduri


Capacitate carduri


Distanta citire card

Carduri pasive: aprox 3 cm

Programari temporale

10 + una 24 ore pe zi

Perioade de timp

2 intervale temporale pe zi si un interval (in fiecare programare) pe jumatate de zi

Nivele de securitate

Descuiat, cod de grup, doar cu card, card+PIN, Incuiat si alternativ

Cerinte sistem

Port USB pentru conectarea sistemului de control acces

Drive CD

Imprimanta (port paralel)

Windows XP/ Windows 2000

Timp deschidere

1-99 sec

Alarma pentru usa deschisa

1-99 sec






















  1. TG-...

Interfata

BC-Link, Clock&Data or Wiegand (26 bit, 32 bit, 8 bit burst), RS485 system com bus

Carcasa

Montabila pe perete, cu incuietoare

Culoare

Alb

Mediu

Interior

Temperatura functionare

-35 la +50 °C; umiditate relativa a aerului 0-90%

Voltaj nominal

10-40 VDC

8-28 VAC

Consum

200mA (24 VDC) - doar cititor

Dimensiuni

250x128x54 mm

Capacitate usi


Capacitate coduri


Capacitate carduri


Distanta citire card

Carduri pasive: aprox 3 cm

Programari temporale

10 ( 8 perioade de timp)

Perioade de timp


Intrari

Contact usa pentru indicatie usa inchisa/deschisa

Buton solicitare iesire cu intarziere

Iesiri

Contact fara voltaj change-over (releu incuietoare), max 2 A, 30 VDC

Contact fara voltaj change-over (releu suplimentar), max 2 A, 30 VDC


















Kit-uri


  1. SiPass Entro Lite Starter Kit

Cerinte sistem

Pentium 266 Mhz, 64 Mb RAM.

Minimum 20 MB liberi pe Hard-Disk

Drive CD-ROM

Monitor color VGA

Conexiune Local Area Network (Ethernet 10/100Mbit)

Cerinte minime retea

Ethernet Twisted-Pair 10/100 Mbit

Adresa IP statica sau dinamica (DHCP) pentru SR34i (atunci cand este folosit internetul

Cerinte modem

9600 baud pe DTE

Autoanswer oprit

Ignore DTR

Local Echo oprit.

Recomandari modem

Watchdog inclus.

Modemul va fi resetat daca, de exemplu, comunicatia inceteaza.

Interfata

Switch 2 porturi integrat cu doua    conexiuni RJ45 10/100Mbit pentru Ethernet.

RS232 pentru PC, imprimanta sau modem cu o disanta maxima de 25 m

RS485 Global pentru alte dispozitive    SR34i

RS485 Local pentru controlerele de usa

Slot pentru memory card CF8 (compact flash)

Culoare

Alb

Carcasa

Plastic, pentru montaj pe perete

Mediu

Interior

Tepmeratura functionare

0 la 50 °C

Voltaj functionare

8-40 VDC

8-30 VAC

Consum curent

100mA

Dimensiuni

248x182x66 mm

Capacitate usi


Indiferent de marime, un sistem SiPas Entro paote folosi pana la 16 astfel de aparate.
































  1. SR34i/4

Interfata

RS485 catre controler segment    SR34i

Culoare

Alb

Carcasa

Plastic

Mediu

Interior

Tepmeratura functionare

-35 la +50 °C

Voltaj functionare

8-40 VDC

8-30 VAC

Consum curent

100mA

Dimensiuni

120x80x40 mm

Intrari


Buton solicitare iesire cu intarziere

Contact usa pentru indicare stare inchis/deschis

Intrerupator efractie pentru control intern

Iesiri

Contact releu fara voltaj, max 2A, 30 V

Timp deschidere

1-99 sec programabil


  1. DC12

Interfata

BC-Link, Clock&Data sau Wiegand (26 bit, 32 bit, 8 bit burst), RS485 system com bus

Culoare

Alb

Carcasa

Material composit, montabila pe perete

Mediu

Interior

Tepmeratura functionare

-35 la +50 °C

Voltaj functionare

8-40 VDC

8-30 VAC

Consum curent

60mA

Dimensiuni

250x128x54 mm

Intrari


Buton solicitare iesire cu intarziere

Contact usa pentru indicare stare inchis/deschis

Iesiri

Contact releu fara voltaj, max 2A, 30 V

Controlerul DC12 controleaza o usa individuala. Se conecteaza cu bus-ul RS485 local la SR34i si functioneaza cu o varietate de cititoare de carduri (incluzand banda magnetica, proximitate si hands-free) si tastaturi. Are display integrat pentru afisarea starii si a evetualelor erori.































  1. DC22

Interfata

BC-Link, Clock&Data sau Wiegand (26 bit, 32 bit, 8 bit burst), RS485 system com bus

Culoare

Alb

Carcasa

Material composit, montabila pe perete

Mediu

Interior

Tepmeratura functionare

-35 la +50 °C

Voltaj functionare

8-40 VDC

8-30 VAC

Consum curent

60mA

Dimensiuni

248x182x55 mm

Intrari


Buton solicitare iesire cu intarziere

Contact usa pentru indicare stare inchis/deschis

Sensor pentru indicarea starii incuiat/descuiat a incuietorii

Activarea bypass-ului alarmei de la buton sau temporizator

Feedback al starii alarmei (ASF)

Indicator al starii alarmei (LED Rosu)

Iesiri

Contact change over fara voltaj (releu incuietoare) , max 2A, 30 V

Contact change over fara voltaj (releu incuietoare motorizata), max 2A, 30 V

Contact change over fara voltaj (releu bypass alarma) , max 2A, 30 V

Contact change over fara voltaj (releu avertizare usa deschisa) , max 2A, 30 V

Contact change over    fara voltaj (releu pre-avertizare) , max 2A, 30 V Contact change over fara voltaj (releu alerta) , max 2A, 30 V































  1. IOR6

Interfata

Conexiune RS485 catre controler segment SR34i

Culoare

Alb

Carcasa

Material composit, montabila pe perete

Mediu

Interior

Tepmeratura functionare

-35 la +50 °C

Voltaj functionare

8-40 VDC

8-30 VAC

Consum curent

50mA in standby, 200 mA cu toate releele activate

Dimensiuni

248x182x55 mm

Intrari


Patru intari pentru comnada la distanta

Intrerupator auto-protectie

Iesiri

Doua contacte releu change over fara voltaj, max 2A, 30 V (0.9 A 30 V)

Doua contacte releu inchidere fara voltaj, max 2A, 30 V (0.9 A 30 V)

Sase iesiri suplimentare ce functioneaza in parelel cu cele de mai sus























  1. IP811..

Interfata

Conexiune TCP/IP standard, conector 10BaseT. TipRJ45

Culoare

Alb

Carcasa

Robusta, din aluminiu si material composit si un strat rezistent de poli-carbonat ce acopera ecranul TFT. Pentru montaj in perete folositi kit-ul BB5

Mediu

Interior

Tepmeratura functionare

5 la +40 °C

Voltaj functionare

12-35 VAC/VDC

Consum curent

350mA

Dimensiuni

350x154x52mm

Ecran


TFT color cu rezolutia de 400x240 si 256 culor

Iesiri

Doua contacte releu change over fara voltaj, max 2A, 30 V (0.9 A 30 V)

Doua contacte releu inchidere fara voltaj, max 2A, 30 V (0.9 A 30 V)

Sase iesiri suplimentare ce functioneaza in parelel cu cele de mai sus




























  1. IP811-EM

SIPASS IN RETEA


SiPass in retea este un sistem de control al accesului ce poate controla pana la 16 citoare si 500 de carduri. Reteaua permite configurare si mentenanta de la un singur PC. Controlul accesului este administrat local de catre fiecare controler cititor dual, care poate la randul lui controla pana la doua cititoare sau doua usi,

Software-ul usor de folosit permite oricarei persoane autorizate sa administreze drepturile de acces de la us la usa si de la persoana la persoana. Sistemul ofera, de asemenea, si 12 zone temporale programabile si pana la 19 sarbatori programabile. Upgrade-ul la SiPass integrat este de asemenea facil.


Caracteristici:

  • Include software ce perimite un management extins al accesului, utilizatorior si alarmelor
  • Suporta pana la 500 de posesori de card si 16 usi per instalare
  • Permite perioade de acces personalizabile dupa ora, zi si sarbatori
  • Necesita doar un singur PC pentru instalare ( nu este nevoie de server dedicat sau retea Ethernet)



Diagrame


Kituri


  1. AKN4110-CP

Kit-ul include 1 x Cititor controler dual

2 x Cititoare fara tastatura

1 x converto rRS232/RS485

1 x CD cu software-ul SiPass

20 x carduri imprimate SiPass

1 x Manual



Cititor controler dual

Numar maxim de carduri 500 in total pentru sistem

Evenimente Off-Line    500

Programe de timp    12, plus permanent Pornit/Oprit

Sarbatori    19

Numar maxim de controllere 8 pe Bus

Numar maxim de cititoare 16 for the system

Configuratie cititoare 1 usa cu cititor intrare/iesire

2 usi cu cititor intrare

Card     Pe programare de timp

Tehnnologie card     125 kHz

Deschidere usa    Pe programare de timp

Cod zilnic     Pe programare de timp

Backup/restore date sistem Da

Import/Export detinatori de card Da

Evenimente    Disponibil ca fisier text zilnic

Intrari    2 x dispozitive solicitare iesire

2 x contacte usi

1 x auto-protectie integrata

Componente extensie: Kit expansiune AKN4210-CP (fara tastatura)

10 x carduri SiPass ABR5100-PR

10 x carduri SiPass imprimabile ABR5100-BL

10 x brelocuri SiPass Key tag ABR5100-TG

Iesiri sau incuietori electrice 2 x relee, 30 VDC, 2 A

Auto-protectie Integrata

Alimentare periferice 12 VDC, 1 A

Alimentare    100 - 240 VAC, 0.7 A

Consum putere    25 VA

Aministrare baterie On board

Consum curent    80 mA (aprox.)

Voltaj nominal    12 VDC (±20%)

Standard IP    IP 20

Dimensiuni (l x H x L) 200 x 300 x 95 mm

Carcasa    Otel

Culoare    Gri deschis (RAL7035)

Standard     CE

  1. AKN4210-CP

Cititor controler dual

Numar maxim de carduri 500 in total pentru sistem

Comaptibilitate AKN4110-CP

AKN4120-CP

Evenimente Off-Line    500

Programe de timp    12, plus permanent Pornit/Oprit

Sarbatori    19

Numar maxim de controllere 8 pe Bus

Numar maxim de cititoare 16 for the system

Configuratie cititoare 1 usa cu cititor intrare/iesire

2 usi cu cititor intrare

Card     Pe programare de timp

Tehnnologie card     125 kHz

Deschidere usa    Pe programare de timp

Cod zilnic     Pe programare de timp

Backup/restore date sistem Da

Import/Export detinatori de card Da

Evenimente    Disponibil ca fisier text zilnic

Intrari    2 x dispozitive solicitare iesire

2 x contacte usi

1 x auto-protectie integrata

Componente extensie: 10 x carduri SiPass ABR5100-PR

10 x carduri SiPass imprimabile ABR5100-BL

10 x brelocuri SiPass Key tag ABR5100-TG

Continutul kit-ului de extensie 1x cititor controler dual

2x cititor fara tastatura

Iesiri sau incuietori electrice 2 x relee, 30 VDC, 2 A

Auto-protectie Integrata

Alimentare periferice 12 VDC, 1 A

Alimentare    100 - 240 VAC, 0.7 A

Aministrare baterie On board

Consum curent    80 mA (aprox.)

Voltaj nominal    12 VDC (±20%)

Standard IP    IP 20

Dimensiuni (l x H x L) 200 x 300 x 95 mm

Carcasa    Otel

Culoare    Gri deschis (RAL7035)

Standard     CE

Fisa date    A24205-A355-A234


  1. AKN4120-CP

Kit-ul include 1 x Cititor controler dual

2 x Cititoare cu tastatura

1 x converto rRS232/RS485

1 x CD cu software-ul SiPass

20 x carduri imprimate SiPass

1 x Manual

Tastatura    Taste 0-9,C,E

Mod card si/sau PIN    Pe programare de timp

Numar maxim de carduri 500 in total pentru sistem

Evenimente Off-Line    500

Programe de timp    12, plus permanent Pornit/Oprit

Sarbatori    19

Numar maxim de controllere 8 pe Bus

Numar maxim de cititoare 16 for the system

Configuratie cititoare 1 usa cu cititor intrare/iesire

2 usi cu cititor intrare

Card     Pe programare de timp

Tehnnologie card     125 kHz

Deschidere usa    Pe programare de timp

Cod zilnic     Pe programare de timp

Backup/restore date sistem Da

Import/Export detinatori de card Da

Evenimente    Disponibil ca fisier text zilnic

Intrari    2 x dispozitive solicitare iesire

2 x contacte usi

1 x auto-protectie integrata

Componente extensie: Kit expansiune AKN4220-CP (cu tastatura)

10 x carduri SiPass ABR5100-PR

10 x carduri SiPass imprimabile ABR5100-BL

10 x brelocuri SiPass Key tag ABR5100-TG

Iesiri sau incuietori electrice 2 x relee, 30 VDC, 2 A

Auto-protectie Integrata

Alimentare periferice 12 VDC, 1 A

Alimentare    100 - 240 VAC, 0.7 A

Consum putere    25 VA

Aministrare baterie On board

Consum curent    80 mA (aprox.)

Voltaj nominal    12 VDC (±20%)

Standard IP    IP 20

Dimensiuni (l x H x L) 200 x 300 x 95 mm

Carcasa    Otel

Culoare    Gri deschis (RAL7035)

Standard     CE


  1. AKN4220-CP

Kit extensie cititor controler dual cu doua cititoare fara tastatura ; cod 6FL7048-8BD00

AKN4220-CP este un kit de extensie care poate fi conectat la kit-urile

AKN4110-CP sau AKN4120-CP , dar fara convertorul RS232/RS485, carduri SiPass sau software. Prin adaugarea kit-urilor de extensie, un sistem SiPass in retea poate ajunge la un total de 16 cititoare si 8 cititoare controlere duale

Kit-ul include 1 x Cititor controler dual

2 x Cititoare cu tastatura






Tastatura    Taste 0-9,C,E

Mod card si/sau PIN    Pe programare de timp

Numar maxim de carduri 500 in total pentru sistem

Evenimente Off-Line    500

Programe de timp    12, plus permanent Pornit/Oprit

Sarbatori    19

Numar maxim de controllere 8 pe Bus

Numar maxim de cititoare 16 for the system

Configuratie cititoare 1 usa cu cititor intrare/iesire

2 usi cu cititor intrare

Card     Pe programare de timp

Tehnnologie card     125 kHz

Deschidere usa    Pe programare de timp

Cod zilnic     Pe programare de timp

Backup/restore date sistem Da

Import/Export detinatori de card Da

Evenimente    Disponibil ca fisier text zilnic

Intrari    2 x dispozitive solicitare iesire

2 x contacte usi

1 x auto-protectie integrata

Componente extensie: 10 x carduri SiPass ABR5100-PR

10 x carduri SiPass imprimabile ABR5100-BL

10 x brelocuri SiPass Key tag ABR5100-TG

Iesiri sau incuietori electrice 2 x relee, 30 VDC, 2 A

Auto-protectie Integrata

Alimentare periferice 12 VDC, 1 A

Alimentare    100 - 240 VAC, 0.7 A

Consum putere    25 VA

Aministrare baterie On board

Consum curent    80 mA (aprox.)

Voltaj nominal    12 VDC (±20%)

Standard IP    IP 20

Dimensiuni (l x H x L) 200 x 300 x 95 mm

Carcasa    Otel

Culoare    Gri deschis (RAL7035)

Standard     CE


  1. AKN4110-MX

Kit-ul include 1 x Cititor controler dual

1 x convertor RS232/RS485

1 x CD cu software-ul SiPass

20 x carduri imprimate SiPass

1 x Manual

Cititor controler dual

Numar maxim de carduri 500 in total pentru sistem

Evenimente Off-Line    500

Programe de timp    12, plus permanent Pornit/Oprit

Sarbatori    19

Numar maxim de controllere 8 pe Bus

Numar maxim de cititoare 16 for the system

Configuratie cititoare 1 usa cu cititor intrare/iesire

2 usi cu cititor intrare

Card     Pe programare de timp

Deschidere usa    Pe programare de timp

Cod zilnic     Pe programare de timp

Backup/restore date sistem Da

Import/Export detinatori de card Da

Evenimente    Disponibil ca fisier text zilnic

Intrari    2 x dispozitive solicitare iesire

2 x contacte usi

1 x auto-protectie integrata

Iesiri sau incuietori electrice 2 x relee, 30 VDC, 2 A

Auto-protectie Integrata

Alimentare periferice 12 VDC, 1 A

Alimentare    100 - 240 VAC, 0.7 A

Consum putere    25 VA

Aministrare baterie On board

Standard IP    IP 20

Dimensiuni (l x H x L) 200 x 300 x 95 mm

Cititor AR6181-MX:

Carcasa    Otel

Culoare    Gri deschis (RAL9009)

Standard     CE

Componente extensie: Kit expansiune AKN4210-MX (fara tastatura)

10 x carduri Mifare ABP5100-PR

10 x carduri Mifare imprimabile ABP5100-BL


  1. AKN4210-CP

Comaptibilitate AKN4110-MX

AKN4120-MX

Evenimente Off-Line    500

Programe de timp    12, plus permanent Pornit/Oprit

Sarbatori    19

Numar maxim de controllere 8 pe Bus

Numar maxim de cititoare 16 for the system

Configuratie cititoare 1 usa cu cititor intrare/iesire

2 usi cu cititor intrare

Card     Pe programare de timp

Deschidere usa    Pe programare de timp

Cod zilnic     Pe programare de timp

Backup/restore date sistem Da

Import/Export detinatori de card Da

Evenimente    Disponibil ca fisier text zilnic

Intrari    2 x dispozitive solicitare iesire

2 x contacte usi

1 x auto-protectie integrata

Continutul kit-ului de extensie 1x cititor controler dual

2x cititor fara tastatura

Iesiri sau incuietori electrice 2 x relee, 30 VDC, 2 A

Auto-protectie Integrata

Alimentare periferice 12 VDC, 1 A

Alimentare    100 - 240 VAC, 0.7 A

Aministrare baterie On board

Standard IP    IP 20

Dimensiuni (l x H x L) 200 x 300 x 95 mm

Carcasa    Otel

Culoare    Gri deschis (RAL7035)

Componente extensie: 10 x carduri Mifare ABR5100-PR

10 x carduri Mifare imprimabile ABR5100-BL


  1. AKN4120-MX

Kit-ul include 1 x Cititor controler dual

2 x Cititoare cu tastatura

1 x convertor RS232/RS485

1 x CD cu software-ul SiPass

20 x carduri imprimate SiPass

1 x Manual

Tastatura    Taste 0-9,C,E

Mod card si/sau PIN    Pe programare de timp

Numar maxim de carduri 500 in total pentru sistem

Evenimente Off-Line    500

Programe de timp    12, plus permanent Pornit/Oprit

Sarbatori    19

Numar maxim de controllere 8 pe Bus

Numar maxim de cititoare 16 for the system

Configuratie cititoare 1 usa cu cititor intrare/iesire

2 usi cu cititor intrare

Card     Pe programare de timp

Deschidere usa    Pe programare de timp

Cod zilnic     Pe programare de timp

Backup/restore date sistem Da

Import/Export detinatori de card Da

Evenimente    Disponibil ca fisier text zilnic

Intrari    2 x dispozitive solicitare iesire

2 x contacte usi

1 x auto-protectie integrata

Componente extensie: Kit expansiune AKN4220-CP (cu tastatura)

10 x carduri Mifare ABR5100-PR

10 x carduri Mifare imprimabile ABR5100-BL

Iesiri sau incuietori electrice 2 x relee, 30 VDC, 2 A

Auto-protectie    Integrata

Alimentare periferice 12 VDC, 1 A

Alimentare    100 - 240 VAC, 0.7 A

Consum putere    25 VA

Aministrare baterie On board

Standard IP    IP 20

Dimensiuni (l x H x L) 200 x 300 x 95 mm

Carcasa    Otel

Culoare    Gri deschis (RAL7035)

Standard     CE


  1. AKN4220-MX

Kit extensie cititor controler dual cu doua cititoare fara tastatura ;

cod 6FL7048-8ED00

AKN4220-MX este un kit de extensie care poate fi conectat la kit-urile

AKN4110-MX sau AKN4120-MX , dar fara convertorul RS232/RS485, carduri SiPass sau software. Prin adaugarea kit-urilor de extensie, un sistem SiPass in retea poate ajunge la un total de 16 cititoare si 8 cititoare controlere duale

Kit-ul include 1 x Cititor controler dual

2 x Cititoare cu tastatura





Tastatura Taste 0-9,C,E

Mod card si/sau PIN    Pe programare de timp

Numar maxim de carduri 500 in total pentru sistem

Evenimente Off-Line    500

Programe de timp    12, plus permanent Pornit/Oprit

Sarbatori    19

Numar maxim de controllere 8 pe Bus

Numar maxim de cititoare 16 for the system

Configuratie cititoare 1 usa cu cititor intrare/iesire

2 usi cu cititor intrare

Card     Pe programare de timp

Deschidere usa    Pe programare de timp

Cod zilnic     Pe programare de timp

Backup/restore date sistem Da

Import/Export detinatori de card Da

Evenimente    Disponibil ca fisier text zilnic

Intrari    2 x dispozitive solicitare iesire

2 x contacte usi

1 x auto-protectie integrata

Componente extensie: 10 x carduri Mifare ABR5100-PR

10 x carduri Mifare imprimabile ABR5100-BL

Iesiri sau incuietori electrice 2 x relee, 30 VDC, 2 A

Auto-protectie Integrata

Alimentare periferice 12 VDC, 1 A

Alimentare    100 - 240 VAC, 0.7 A

Consum putere    25 VA

Aministrare baterie On board

Standard IP    IP 20

Dimensiuni (l x H x L) 200 x 300 x 95 mm

Carcasa    Otel

Culoare    Gri deschis (RAL7035)

Standard     CE

CONTROLERE


  1. AKN1100

Kit-ul include 1 x Cititor controler dual

1 x convertor RS232/RS485

1 x CD cu software-ul SiPass

1 x Manual

Numar maxim de carduri 500 in total pentru sistem

Evenimente Off-Line    500

Programe de timp    12, plus permanent Pornit/Oprit

Sarbatori    19

Numar maxim de controllere 8 pe Bus

Numar maxim de cititoare 16 for the system

Configuratie cititoare 1 usa cu cititor intrare/iesire

2 usi cu cititor intrare

Card     Pe programare de timp

Deschidere usa    Pe programare de timp

Cod zilnic     Pe programare de timp

Backup/restore date sistem Da

Import/Export detinatori de card Da

Evenimente    Disponibil ca fisier text zilnic

Intrari    2 x dispozitive solicitare iesire

2 x contacte usi

1 x auto-protectie integrata

Iesiri sau incuietori electrice 2 x relee, 30 VDC, 2 A

Auto-protectie Integrata

Alimentare periferice 12 VDC, 1 A

Alimentare    100 - 240 VAC, 0.7 A

Consum putere 25 VA

Aministrare baterie On board

Standard IP    IP 20

Dimensiuni (l x H x L) 200 x 300 x 95 mm

Carcasa Otel

Culoare Gri deschis (RAL7035)

Standard     CE

Componente extensie AKN4200 pana la 7 extensii


  1. AKN4200

Kit-ul include     1 x Cititor controler dual


Numar maxim de carduri 500 in total pentru sistem

Evenimente Off-Line 500

Programe de timp    12, plus permanent Pornit/Oprit

Sarbatori    19

Numar maxim de controllere 8 pe Bus

Numar maxim de cititoare 16 for the system

Configuratie cititoare 1 usa cu cititor intrare/iesire

2 usi cu cititor intrare

Card     Pe programare de timp

Deschidere usa    Pe programare de timp

Cod zilnic     Pe programare de timp

Backup/restore date sistem Da

Import/Export detinatori de card Da

Evenimente    Disponibil ca fisier text zilnic

Intrari    2 x dispozitive solicitare iesire

2 x contacte usi

1 x auto-protectie integrata

Iesiri sau incuietori electrice 2 x relee, 30 VDC, 2 A

Auto-protectie Integrata

Alimentare periferice 12 VDC, 1 A

Alimentare    100 - 240 VAC, 0.7 A

Aministrare baterie On board

Standard IP    IP 20

Dimensiuni (l x H x L) 200 x 300 x 95 mm

Carcasa Otel

Culoare Gri deschis (RAL7035)

Standard     CE

Componente extensie AKN4200 pana la 7 extensii

MODULE COMUNICATII


Convertor RS232/RS485:


Alimentare 8 - 18 VDC

Consum curent    Max. 110 mA

Conector RS232    9-pin, Sub-D female

Conectori terminali RS485 (A, B, GND)

Sursa alimentare (+9 VDC, GND)

Temperatura operare 0 la +50 °C

Standard IP    IP 20

Dimensiuni (W x H x D) 125 x 40 x 67 mm

Culoare capac     Gri (RAL7035)

1 x 9-pin, Sub-D tata

SIPASS INTEGRAT


SiPass integrat este un sistem puternic si infinit de flexibil de control al accesului ce ofera un control foarte strict al securitatii, fara, insa, sa sacrifice usurinta de utilizare.

SiPass integrat permite administrarea accesului pentru cladiri si institutii de orice marime, intrucat suporta numere foarte mari de usi, bariere, lifturi la locatii raspandite pe glob. Permite de asemenea integrarea totala a sistemelor de CCTV, anti-efractie si alarmelor de incendiu - indiferent daca sunt fabricate tot de Siemens sau nu.

Pentru aplicatii de importanta ridicata, este posibila incarcarea software-ului SiPass integrat pe un server Marathon everRun FT, rezultand un sistem ce este complet imun la probleme ale serverului.


Diagrame


Software


  1. ASL5000...


  1. ASL5000-ST ; cod S54511-P2-A1

Software SiPass integrat - editia de baza ; cod S54511-P2-A1

Analog cu ASL5000, dar cu urmatoarele diiferente:

Licienta de baza include urmaotarele:

  • 16 usi
  • 1000 carduri
  • Server SiPass integrat
  • Statie de lucru SiPass integrat

Pentru aceasta licienta nu sunt disponibile alte optionale.

ASL5000-ST este doar o licienta software, DVD-ul cu software SiPass integrat trebuie comandat separat in limba dorita.to the list on the following page.

Pentru a comanda ASL5000.. sau orice alt software SiPass, este necesara completarea unei cereri de licienta.


  1. ASL5000-SE

Software SiPass integrat - editia standard ; 6FL7820-8AA10

Analog cu ASL5000, dar cu urmatoarele diiferente:

Licienta de baza include urmaotarele:

  • 24 usi
  • 1000 carduri
  • Server SiPass integrat
  • Statie de lucru SiPass integrat

Pentru aceasta licienta nu sunt disponibile alte optionale.

ASL5000-SE este doar o licienta software, DVD-ul cu software SiPass integrat trebuie comandat separat in limba dorita.to the list on the following page.

Pentru a comanda ASL5000.. sau orice alt software SiPass, este necesara completarea unei cereri de licienta.


  1. ASL5000-OA

Software SiPass integrat - editia de baza ; cod 6FL7820-8AA20

Analog cu ASL5000, dar cu urmatoarele diiferente:

Licienta de baza include urmaotarele:

  • 64 usi
  • 10.000 carduri
  • Server SiPass integrat
  • 3 statii de lucru SiPass integrat

Pentru aceasta licienta nu sunt disponibile alte optionale.

ASL5000-OA este doar o licienta software, DVD-ul cu software SiPass integrat trebuie comandat separat in limba dorita.to the list on the following page.

Pentru a comanda ASL5000.. sau orice alt software SiPass, este necesara completarea unei cereri de licienta.


  1. ABS5000

CD/DVD cu software-ul SiPass integrat

Acest CD/DVD contine:

  • Software si documetatie SiPass integrat
  • Firmware si aplicatie de instalare SiPass integrat
  • Documentatie SiPass Hardware
  • Baza de date Microsoft MSDE

Cerinte pentru instalarea firmware si hardware:

  • Aac3031 pentru modulele de usi si semnal
  • ACK5100 pentru controlerul ACS5100



  1. ABS5000-EN

CD/DVD cu software-ul SiPass integrat V2.35 (engleza) ;

Cod 6FL7820-8FD10

  1. ABS5000-DE

CD/DVD cu software-ul SiPass integrat V2.35 (germana) ;

Cod 6FL7820-8FD11

  1. ABS5000-FR

CD/DVD cu software-ul SiPass integrat V2.35 (franceza) ;

Cod 6FL7820-8FD12

  1. ABS5000-IT

CD/DVD cu software-ul SiPass integrat V2.35 (Italiana) ;

Cod 6FL7820-8FD17

  1. ABS5000-ES

CD/DVD cu software-ul SiPass integrat V2.35 (spaniola) ;

Cod 6FL7820-8FD14

  1. ABS5000-NL

CD/DVD cu software-ul SiPass integrat V2.35 (olandeza) ;

Cod 6FL7820-8FD13

  1. ABS5000-PL

CD/DVD cu software-ul SiPass integrat V2.35 (poloneza) ;

Cod 6FL7820-8FD15

  1. ABS5000-RU

CD/DVD cu software-ul SiPass integrat V2.35 (rusa) ;

Cod S54511-P1-A102

  1. ABS5000-CZ

CD/DVD cu software-ul SiPass integrat V2.35 (ceha) ;

Cod S54511-P1-A101


  1. ASE5100BA

Licienta de extensie pentru 1000 de carduri ; cod 6FL7820-8AD10

ASE5100-BA este o licienta de extensie pentru inca 1000 de carduri, peste cele 1000 ce sunt incluse in varianta standard .

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta

  1. ASE5100-DO

Licienta de extensie pentru 24 de usi; cod 6FL7820-8AD20

ASE5100-DO este o licienta de extensie pentru inca 8 usi, peste cele 24 ce sunt incluse in varianta standard.

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta

  1. ASE5100-WS

Licienta de extensie pentru o statie de lucru; ; cod 6FL7820-8AE00

ASE5100-WS este o licienta de extensie pentru inca o statie de lucru, peste cea care este inclusa in varianta standard. Pentru mai mult de 5 statii de lucru, este necesar "Microsoft SQL server"

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta

  1. ASE5300-CW

Licienta pentru compatibilitate cu CCTV pentru o statie de lucru SiPass integrat

cod 6FL7820-8AE01

ASE5300-CW ofera posibilitatea integrarii unui sistem CCTV si monitorizarea acestuia de la o statie de lucru SiPass. In combinatie cu o placa de captura video este posibila vizualizarea in timp real a imaginilor CCTV, miscarea camerelor si schimbarea lor, totul de la statie de lucru SiPass.

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-ID

Licienta pentru Photo ID si verificare de imagini ; cod 6FL7820-8AE02

ASE5300-CW ofera posibilitatea captrurii rapide a fotografiilor posesorilor de card si imprimarea acestora pe cardurile lor.

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-MF

Licienta pentru inaintarea de mesaje; cod 6FL7820-8AE03

Cu acesti sistem, SiPass integrat poate trimite mesaje e-mail, SMS sau pagere in cazul detectari unei intrus pentru a permite o interventie mai rapida. Exista, de asemenea, psoibilitatea alertarii unui alt sistem SiPass aflat in aceeasi retea LAN/WAN.

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-AP

Interfata de programare pentru HR (resurse umane) ; cod 6FL7820-8AE04

Abilitatea de comunicare cu alte aplicatii este esenetiala in sistemele moderne de control al accesului. SiPass integrat ofera posibilitatea realizarii unei interfete personalizate catre alte aplicatii.

Interfata de programare HR permite accesarea si modificarea datelor ce tin de posesorii de carduri si controlul acccesului folosind o aplicatie third-partt, cum ar fi un sistem pentru resurse umane sau un browser internet.

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-VM

Licienta pentru managementul vizitatorilor ; cod 6FL7820-8AE05

Aceasta licienta permite o mai buna gestiune a persoanelor cu caracter non-permanent, separand vizual informatiile ce tin de vizitatori, oferind in acelasi timp aceleasi servicii.

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.




  1. ASE5300-LE

Licienta pentru managementul lifturilor ; cod 6FL7820-8AE05

Aceasta licienta permite o gestiune a lifturilor. Cu aceasta interfata contolerul centaral SiPass se comporta ca un controler de lift. Celelate module pot mentine controlul accesului pentru cate 16 etaje si ofera control manual in caz de incendiu.

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-GP

Licienta grafica ; cod 6FL7820-8AE17

Aceasta licienta ofera operatorilor o interfata gafica intuitiva ce permite o mai usoara si eficienta gestiune a sistemului de securitate.

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-ME

Licienta Mifare ; cod 6FL7820-8AE20

Aceasta licienta ofera posibilitatea programarii cardurilor Mifare pentru a putea fi folosite si in alte aplicatii, cum ar fi plata pentru servicii sau mancare in interiorul companiei.

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-DV

Licienta interfata DVR (inregistrarre video digitala) ; cod 6FL7820-8AE21

Software-ul ASE5300-DV permite utilizatorului sa vizualizeze si sa inregistreze imagini primite de la diferit dispozitive DVR conectate la aceeasi retea ca SiPass integrat. Impreuna cu functiile de gestionare a alarmelor si evenimentelor ale SiPass, este posibila setarea declansarii inregistrarii camerelor DVR ca raspns la alarme sau alte evenimente de sistem.

DVR-uri compatibile:

Dedicated Micros - Digital Sprite 2

Kodicom Diginet D4416

Kodicom Diginet D44216

Kodicom Diginet D4408M

Kodicom Diginet D4404M

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-TR

Licienta export date temporale ; cod 6FL7820-8AE22

Aceasta licienta ofera posibilitatea folosirii sistemului de acces pentru inregistrare

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-TE

Licienta pentru cod suplimentar de locatie ; cod 6FL7820-8AE22

Cititoarele Siemens sunt folosite cell mai bine impreuna cu software-ul SiPass, intrucat nu necesita nici un cod de locatie/facilitate. Totusi, unele cititoare ale altor producatori necesita aceasta licienta pentru fiecare cod de zona(locatie).

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-GT

Licienta pentru cod suplimentar de locatie ; cod 6FL7820-8AE25

Software-ul Guard Tour permite folosirea interfetei SiPass si pentru managementul paznicilor. Dispozitivele de urmarire a acestora sunt folsite si pentru capatarea accesului si declansarea alarmelor. Astfel, ei pot declansa alarme de pericol fara a ridica suspiciuni. De asemenea, pot fi definite patrule stricte, in functie de timp sau situatie sau intamplatoare si se pot declansa alarme atunci cand conditiile nu sunt indeplinite.

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-CB

Licienta CCTV third-party ; cod 6FL7820-8AE26

Acest modul optional va permite sa extindeti sitemul dvs SiPass integrat la o statie CCTV. Astfel camerele pot fi supravegheata din interfata grafica SiPass integrat sau de pe un monitor CCTV standard.

Supported matrix switchers:

Pacom 2030

Pelco 9760

Pelco 9740

Pelco CM6700

Pelco CM6800

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-DS

Licienta pentru sincronizare de date ; cod 6FL7820-8AE14

Sincronizarea de date permite schimbul automat de informatii intre SiPass integrat si un alt sistem/aplicatie.

  1. ASE5300-MM

Interfata MM8000 ; cod P24246-P2802-A1

Permite sistemului SiPass integrat sa se lege la un Sistem de Management al Pericolului avansat, oferind un singur punct de monitorizare a intregului ansablu de protectie si siguaranta.

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.

  1. ASE5300-IN

Optiune integrata anti-efractie; cod P24246-P2801-A1

Aceasta optiune permite posesorului de card sa foloseasca cititoarele sau tastaturile pentru a incuia si securiza o zona anume (un birou). Odata armate, toati sensorii (ex: de miscare) din acea zona sunt activati.

De asemenea, este posibila si armarea pe baza de timp sau de diverse evenimente. In plus, situatiile cand sistemul ar trebui armat, dar inca se afla oameni in incinta, exista posibilitatea armarii doar sensorilor de perimetru.

Pentru a comanda extensii software SiPass, este necesara completarea unei cereri de licienta.


Controlere


  1. AC5100

Controler central avansat, 24 VDC ; cod 6FL7820-8BA10

AC5100 este un element de baza al sistemului SiPass integrat. Acest controler central performant este ideal pentru solutiile profesionale. El face legatura dintre sistemul gazda si dispozitivele de teren.De exemplu, primeste informatiile despre card de la un cititor atunci cand o incercare de acces este efectuata. Verifica informatia, si in functie de rezultat, permite sau nu accesul.

Voltaj nominal 24 VDC (-10 z 20%)

Consum putere 10 W

Indicatoare LED-uri

Interfata comunicare BLN    10/100 MB Ethernet (RJ45) (BLN:

Building Level Network)

Interfata comuniare FLN 5 x RS485 plus 1 x

RS232/RS485/RS422 (FLN: Field

Level Network)

Diagnostic/Parametrizare    RS232 (RxD, TxD, GND, RJ12) for

modem connection

Intrare alarma 1 x auto-protectie

(alimentata intern, nesupravegheata)

Iesire alarma    1 x Iesire alarma

(open-collector 12 VDC, 100 mA)

Dimensiuni (W x H x D) 291 x 246 x 98 mm

Temeperatura nominala 0 - 50 °C

Standarde    CE, UL294, C-Tick

Componente suplimetare ACK5100 cablu diagnosticare/parametrizare



  1. ACS5160

Kit-ul controler SiPass integrat ACS5160 contine toate conponentele de baza relevante pentru controlul a pana la 4 cititoare intr-o singura unitate montabila pe perete. Ca dotari standard, are un controler central avansat, doua interfete de cititoare duale si o sursa de alimentare. Exista suficent spatiu in carcasa pentru montajul ulterior de componente SiPass pentru a controla pana la 12 cititoare simultan.










Kit-ul include 1 x controler avansat central

(AC5100)

2 x module pentru interfata cititoare duale

(ADD5100)

1 x pachet alimentare (150 W)

1 x carcasa

Carcasa pote cuprine maxim    1 x AC5100

1 x AFI5100 or AFO5100

6 x ADD5100

2 x pachete alimentare

2 x Baterii 12 V, 25 Ah

Alimentare 230 VAC (-15 ~ +10% )

Alimentare interna 24 VDC, 5A (include incarcarea bateriei)

Consum putere 1.2 A @ 230 VAC per pachet alimentare

(include incarcarea bateriei)

Temperatura nominala -10 la +55 °C

Standard IP IP 30

Dimensiuni (W x H x D) 500 x 750 x 200 mm

Carcasa Steel

Standard CE

Componente suplimentare ACK5100 cablu diangosticare/parametrizare


  1. ADD5100

Alimentare 12 z 32 VDC (±20%)

Consum putere 25 W

Tip bus RS485

Cititoare 2 x RS485 sau 2 x Wiegand/

Ceas si data

Intrari 1 x REX-button

1 x contact usa

3 x Auxiliar

Iesiri 1 x deschizator usa (30 VDC, 10 A)

1 x Auxiliar (30 VDC, 10 A)

Alimentare auxiliara 12 VDC, 1 A

Dimensiuni (W x H x D) 125 x 125 x 34 mm

Standarde CE, UL294, C-Tick


  1. ADD5110

Alimentare 12 32 VDC (±20%)

Consum putere 25 W

Tip bus RS485

Cititoare 2 x RS485 sau 2 x Wiegand/

Ceas si data

Intrari 1 x REX-button

1 x contact usa

3 x Auxiliar

Iesiri 1 x deschizator usa (30 VDC, 10 A)

1 x Auxiliar (30 VDC, 10 A)

Alimentare auxiliara 12 VDC, 1 A

Dimensiuni (W x H x D) 125 x 125 x 34 mm

Standarde CE, UL294, C-Tick


  1. ADD5160

Carcasa Plastic ABS

Clasificare IP IP66

Alimentare 12 32 VDC (±20%)

Consum putere 25 W

Tip bus RS485

Cititoare 2 x RS485 sau 2 x Wiegand/

Ceas si data

Intrari 1 x REX-button

1 x contact usa

3 x Auxiliar

Iesiri 1 x deschizator usa (30 VDC, 10 A)

1 x Auxiliar (30 VDC, 10 A)

Alimentare auxiliara 12 VDC, 1 A

Dimensiuni (W x H x D) 125 x 125 x 34 mm

Standarde CE, UL294, C-Tick


  1. ADE5300

Alimentare 12 VDC (±10%) sau 24 VDC (-15%, +10%)

Consum max 2A la 12 V, max 1,5 A la 24V

Tip bus RS485 fir dublu, half duplex

Cititoare 8 x Wiegand/Ceas si data

Sau

1x interfata siemens RS-485 pentru conectarea a pana la 8 cititoare

Intrari 8 x REX-button

8 x contact usa

16 x Auxiliar

2 x control manual in caz de incediu (mod normal sau extins)

Iesiri 8 x deschizator usa (30 VDC, 10 A)

8 x iesire colector deschis (100mA, 9,7-12 VDC

2 x control manual in caz de incendiu (30 VDC, 2 A)

Alimentare auxiliara cititor card

8x400mA, 9.7-12 VDC

1x1,5A, 9,7-12 VDC

Dimensiuni (W x H x D) 250 x 287 x 50 mm

Standarde Interferenta emisa:

-EN61000-6-3: 2001

-EN55022 +A1 +A2 Cl B: 2003

Rezistenta la interferenta

-EN5130-4 +A2:2003

UL294, C-Tick


  1. AFI5100

Modul punct de intrare incluzand placa de baza, 12/24 VDC ; cod FL7820-8CB10

AFI5100 este un controlor de intrari folosit ca parte dintr-un sistem SiPass integrat. Ofera o interfata locala intre controlerul central avansat AC5100 si dispozitivele folosite pentru a monitoriza o facilitate, cum ar fi senzori infrarosu. Atunci cand un dispozitiv de intrare conectat la AFI5100 isi schimba starea, acesta inregistreaza schimbarea si o inainteaza lui AC5100. Dupa verificarea datelor, AC5100 trimite mesajul serverului SiPass central, pentru ca mecanismul de alarma sa raspunda corespunzator



Alimentare 12 ~ 32 VDC (-15% ~ +10%)

Consum putere 50 W

Tip bus RS485

Intrari 25 x interne (supravegheate sau nesupravegheate)

1 x auto-protectie (intern)

1 x mod manual in caz de incendiu

Iesiri 4 x relee auxiliare (30 VDC, 10 A)

1 x iesire alarma (colector deschis 12 VDC 200mA)

Indicatoare LED Alimentare, Activitate, comunicatii, intrari, iesiri, alimentare periferice

mod manual in caz de incendiu

Firmware Upgrade-abil

Temperatura nominala 0 ~ +50 C

Dimensiuni (W x H x D) 250 x 287 x 30 mm

Standarde CE, UL294, C-Tick


  1. AFO5200

Modul punct iesire (8/8) incluzand placa de baza, 12/24VDC

AFO5200 este un modul avansat, multi-scop, care ofera o interfata intre dispozitivele de intrare de teren (ex PIR) si cele de iesire ( cum ar fi dispozitivele de descuiat) si contolerul central avansat







Alimentare 12/24 VDC (-15%, +10%)

Consum max 2A la 12 V, max 1,5 A la 24V

Tip bus RS485 fir dublu, half duplex

Intrari 8 x izolate (interne)

1 x intrare locala

1 x control manual in caz de incediu (mod normal sau extins)

Iesiri 8 x relee (30 VDC, 2 A)

1 x iesire locala (colector deschis 9,7-12 VDC, 2 A)

1 x control manual in caz de incendiu (30 VDC, 2 A)

Firmawaetor upgrade-abil
Temperatura nominala 0 ~ 50 C

Dimensiuni (W x H x D) 250 x 210x340 mm

Standarde Interferenta emisa:

-EN61000-6-3: 2001

-EN55022 +A1 +A2 Cl B: 2003

Rezistenta la interferenta

-EN5130-4 +A2:2003

UL294, C-Tick


S24246-F8400-A1


Interfata catre controler

BC-Link

Tastatura

0-9,C,E

Carcasa

Metalica, cu butoane din otel inoxidabil si incuietoare de siguranta

Culoare

Gri

Indicatori

3 x LED (rosu/galben/verde)

1x Sonerie

Mediu

Interior sau Exterior (design IP54). In locatii foarte expuse, este recomandata folosirea aparatorilor de ploaie SH1 sau SH2

Standard IP


Temperatura functionare

-35 la +50 °C

Voltaj nominal

18-24 VAC/DC, alimentat de la controlerul de usa

Consum

50mA

Dimensiuni

80x140x40 mm

Capacitate usi


Capacitate cod

2 a cate 4 cifre

Intrari

Intrerupator auto-protectie pentru alarma interna



  1. BC18


  1. BC43

AR6331-CP

125 kHz

Distanta de citire 7cm (aprox)

Interfata catre controlor     RS485 monitorizat CerPass

Voltaj nominal 12 VDC+-20%

Consum 80 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -10 to +55 °C

Stadard IP IP 65

Carcasa Plastic PC/ABS

Culoare Argintiu (RAL9006)

Dimensiuni (W x H x D) 48 x 147 x 30 mm

Tastatura Nu

Standard CE



  1. AR6332-CP

125 kHz

Distanta de citire 7cm (aprox)

Interfata catre controlor     RS485 monitorizat CerPass

Voltaj nominal 12 VDC+-20%

Consum 80 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -10 to +55 °C

Stadard IP IP 65

Carcasa Plastic PC/ABS

Culoare Argintiu (RAL9006)

Dimensiuni (W x H x D) 48 x 147 x 30 mm

Tastatura taste 0-9,C,E

Standard CE


  1. PP500-EM

125 kHz EM4102

Distanta de citire 5cm (aprox)

Interfata catre controlor     BC-Link, data&ora, sau Wiegand

Voltaj nominal 12-24 VDC

Consum 33 mA la 12 VDC

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -30 to +50 °C

Stadard IP IP 54

Carcasa    Zinc turnat, cu vopsea metalica, taste din otel inoxidabil si incuietoare de siguranta

Culoare Gri

Dimensiuni (W x H x D) 80 x 140x 40mm

Tastatura taste 0-9,C,E

Standard CE


  1. HD500-EM

125 kHz EM4102

Distanta de citire 6cm (aprox)

Interfata catre controlor     BC-Link, data&ora, sau Wiegand

Voltaj nominal 10.6-32 VDC

Consum 100 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -30 to +50 °C

Stadard IP IP 65

Carcasa    carcasa policarbonat, circuit incapsulat, rama exterioara din otel inoxidabil

Culoare Otel inoxidabil/negru

Dimensiuni (W x H x D) 100 x 128 x 18mm

Tastatura nu

Standard CE


  1. PR500-EM

125 kHz EM4102

Distanta de citire 10cm (aprox)

Interfata catre controlor     BC-Link, data&ora, sau Wiegand

Voltaj nominal 10.6-32 VDC

Consum 100 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -30 to +50 °C

Stadard IP IP 55

Carcasa    carcasa policarbonat, circuit incapsulat, rama exterioara din otel inoxidabil

Culoare Otel inoxidabil/negru

Dimensiuni (W x H x D) 40 x 140 x 18,5mm

Tastatura nu

Standard CE


  1. SP500-EM

125 kHz EM4102

Distanta de citire 10cm (aprox)

Interfata catre controlor     BC-Link, data&ora, sau Wiegand

Voltaj nominal 10.6-32 VDC

Consum 100 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -30 to +50 °C

Stadard IP IP 55

Carcasa    Spate din ABS ce contine circuitele electronice, carcasa fata demontabila din plastic ABS

Culoare alb

Dimensiuni (W x H x D) 86 x 86 x 145mm

Tastatura nu

Standard CE


  1. PM500-EM

125 kHz EM4102

Distanta de citire 5cm (aprox)

Interfata catre controlor     BC-Link, data&ora, sau Wiegand

Voltaj nominal 10.6-32 VDC

Consum 100 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -30 to +50 °C

Stadard IP IP 55

Carcasa    carcasa policarbonat rezistenta la impact, componente electronice protejate

Culoare negru

Dimensiuni (W x H x D) 68 x 73 x 13,5mm

Tastatura nu

Standard CE


  1. PD30-EM

Prox Codoor - modelul scandinav

Prox Codoor este un sistem de cititor de proximitate pentru SiPass Entro cu o incuietoare electromecanica integrata. Este un cititor complet si este o metoda eficienta de a securiza orice usa interna. Deoarece cititorul este montat direct pe o broasca standard, nu trebuie taiata usa mai mult decat pentru cablurile de alimentare si comunicare.

PD30-EM este destina usilor cu o distanta de 105-116 mm intre centru clantei si centrul broastei. Se potriveste standardului scandinav.





Tehnologie card 125 kHz EM4102

Distanta de citire 3m (aprox) cu card pasiv

Interfata catre controlor     BC-Link, data&ora, sau Wiegand

Voltaj nominal 8-40 VDC

8-30 VAC

Consum 100 mA

Indicatori 3 x LED (rosu/galben/verde)

Mediu Interior

Temperatura de operare 0 la +50 °C

Stadard IP IP 30

Carcasa    carcasa otel inoxidabil cu cap de citire din plastic ABS

Culoare otel inoxidabil

Dimensiuni (W x H x D) 64 x 250 x 64mm

Tastatura nu

Standard CE

Accesorii cablu 5 m


  1. PD40-EM

Prox Codoor - modelul european

Prox Codoor este un sistem de cititor de proximitate pentru SiPass Entro cu o incuietoare electromecanica integrata. Este un cititor complet si este o metoda eficienta de a securiza orice usa interna. Deoarece cititorul este montat direct pe o broasca standard, nu trebuie taiata usa mai mult decat pentru cablurile de alimentare si comunicare.

PD30-EM este destina usilor cu o distanta de 72 mm intre centru clantei si centrul broastei. Se potriveste standardului european DIN18251





Tehnologie card 125 kHz EM4102

Distanta de citire 3m (aprox) cu card pasiv

Interfata catre controlor     BC-Link, data&ora, sau Wiegand

Voltaj nominal 8-40 VDC

8-30 VAC

Consum 100 mA

Indicatori 3 x LED (rosu/galben/verde)

Mediu Interior

Temperatura de operare 0 la +50 °C

Stadard IP IP 30

Carcasa    carcasa otel inoxidabil cu cap de citire din plastic ABS

Culoare otel inoxidabil

Dimensiuni (W x H x D) 70 x 250 x 60mm

Tastatura nu

Standard CE

Accesorii cablu 5 m


  1. HD500-Cotag

Cotag

Distanta de citire 6cm (aprox) card pasiv, 20 cm card activ

Interfata catre controlor     BC-Link, data&ora, sau Wiegand

Voltaj nominal 10.6-32 VDC

Consum 100 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -30 to +50 °C

Stadard IP IP 65

Carcasa    carcasa policarbonat, circuit incapsulat, rama exterioara din otel inoxidabil

Culoare Otel inoxidabil/negru

Dimensiuni (W x H x D) 100 x 128 x 18mm

Tastatura nu

Standard CE


  1. PR500-EM

125 kHz EM4102

Distanta de citire 10cm (aprox) card pasiv, 30 cm card activ

Interfata catre controlor     BC-Link, data&ora, sau Wiegand

Voltaj nominal 10.6-32 VDC

Consum 100 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -30 to +50 °C

Stadard IP IP 55

Carcasa    carcasa policarbonat, circuit incapsulat, rama exterioara din otel inoxidabil

Culoare Otel inoxidabil/negru

Dimensiuni (W x H x D) 40 x 140 x 18,5mm

Tastatura nu

Standard CE


  1. SP500-Cotag

Cotag

Distanta de citire 10cm (aprox) cu card pasiv, 30 cm cu card activ

Interfata catre controlor     BC-Link, data&ora, sau Wiegand

Voltaj nominal 10.6-32 VDC

Consum 100 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -30 to +50 °C

Stadard IP IP 55

Carcasa    Spate din ABS ce contine circuitele electronice, carcasa fata demontabila din plastic ABS

Culoare alb

Dimensiuni (W x H x D) 86 x 86 x 145mm

Tastatura nu

Standard CE


  1. PM500-Cotag

Cotag

Distanta de citire 5cm (aprox) card pasiv, 20cm card activ

Interfata catre controlor     BC-Link, data&ora, sau Wiegand

Voltaj nominal 10.6-32 VDC

Consum 100 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -30 to +50 °C

Stadard IP IP 55

Carcasa    carcasa policarbonat rezistenta la impact, componente electronice protejate

Culoare negru

Dimensiuni (W x H x D) 68 x 73 x 13,5mm

Tastatura nu

Standard CE

  1. HF500-Cotag

HF500-Cotag este un cititor hands-free pentru sistemul de control al accesului pentru uz intern. Poate citi prin lemn,beton,sticla si multe alte materiale in afara de otel










Tehnologie card Cotag

Distanta de citire 1m cu IB928, 15cm cu IB968

Interfata catre controlor     data&ora, sau Wiegand

Voltaj nominal 10-35 VDC

Consum 400 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior

Temperatura de operare 0 la +50 °C

Stadard IP IP 54

Carcasa    carcasa plastic rezistent la raze UV

Culoare Gri deschis

Dimensiuni (W x H x D) 220 x 265 x 29.3mm

Tastatura nu

Standard CE


  1. BC5511-Cotag

BC551-Cotag este un cititor hands-free pentru sistemul de control al accesului . Consta in interfata de citire (interioara) BC5311 si capul de cititre HF100 (exterior) .Poate citi prin lemn,beton,sticla si multe alte materiale in afara de otel







Tehnologie card Cotag

Distanta de citire 1m cu IB928, 30cm cu IB968

Interfata catre controlor     data&ora, sau Wiegand

Voltaj nominal 10-35 VDC

Consum 400 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior pentru BC5311

Exterior pentru HF100

Temperatura de operare 0 la +50 °C pentru BC5311

-40 la +70 pentru HF100

Stadard IP IP 55(HF100)

Carcasa carcasa plastic rezistent la raze UV

Culoare Gri deschis

Dimensiuni (W x H x D) 220 x 265 x 29.3mm pt HF100

110x198x40 mm pt BC5311

Tastatura nu

Standard CE


  1. BC5516-Cotag

Cititor bucla tip split

BC5516-Cotag este un pachet cititor bucla ce consta intr-un cuplaj bucla BC270 si o interfata de citire BC5311

Cuplajul bucla BC270 permite folosite antenelor simple tip bucla pentru aplicatii cum ar fi bucle de acces in jurul usilor si bucle de sosea pentru sisteme pentru vehicule (AVI).

Interfata de citire BC5311 permite integrarea capetelor de citire Cotag in alte tehnologii. Interfetele de date populare asigura integrarea in majoritatea sistemelor gazda.


Tehnologie card Cotag

Distanta de citire 1m in functie de bucla instalata

Interfata catre controlor     data&ora, sau Wiegand

Voltaj nominal 10-35 VDC

Consum 400 mA

Indicatori fara indicatori LED

Mediu Interior pentru BC5311

Exterior pentru BC270

Temperatura de operare 0 la +50 °C pentru BC5311

-40 la +70 pentru BC270

Stadard IP IP 66(BC270)

Carcasa carcasa plastic rezistent la raze UV

Culoare Gri

Dimensiuni (W x H x D) 80 x 160 x 56mm pt BC270

110x195x40 mm pt BC5311

Tastatura nu

Standard CE

Smart Card 13,56 MHz


  1. AR6181-MX

AR6331-MS

13,56 MHz

Distanta de citire 4cm (aprox)

Interfata catre controlor     RS485 monitorizat CerPass

Voltaj nominal 9 VDC+-20%

Consum 100 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -20 to +70 °C

Stadard IP IP 65

Carcasa Plastic PC/ABS

Culoare Argintiu (RAL9006)

Dimensiuni (W x H x D) 48 x 147 x 30 mm

Tastatura Nu

Standard CE


  1. AR6382-MS

13,5 MHz

Distanta de citire 4cm (aprox)

Interfata catre controlor     RS485 monitorizat CerPass

Voltaj nominal 9 VDC+-20%

Consum 100 mA

Indicatori 3 x LED (rosu/galben/verde)

1x sonerie

Mediu Interior si exterior.

Temperatura de operare -20 to +70C

Stadard IP IP 65

Carcasa Plastic PC/ABS

Culoare Argintiu (RAL9006)

Dimensiuni (W x H x D) 48 x 147 x 30 mm

Tastatura taste 0-9,C,E

Standard CE


  1. AR6111-MX


  1. AR6201-MX

IB100

100 x Carduri magnetice

Este un set de 100 de carduri magnetica Siemens cu formatul CS80ISO (track 2)

Proximitate 125 kHz



  1. ABR5100-PR

Card SiPass pre-imprimat (x10)

Set de 10 carduri SiPass imprimate cu logo-ul Siemens Acces Control. Pot fi folosite cu cititoarele ACS3110, AR633x-CP, AR618x-RX, si AR6473-RX













  1. ABR5100-BL

Card SiPass ne-imprimat (x10)

Set de 10 carduri SiPass ne-imprimate cu logo-ul Siemens Acces Control. Pot fi folosite cu cititoarele ACS3110, AR633x-CP, AR618x-RX, si AR6473-RX

Pot fi imprimate personalizat











  1. ABR5100-TG

Breloc de proximitate SiPass (x10)

Set de 10 brelocuri SiPass. Pot fi folosite cu cititoarele ACS3110, AR633x-CP, AR618x-RX, si AR6473-RX. Indeplinesc aceleasi functii ca si cardurile, dar sunt de dimensiuni mai mici si pot fi legate de chei.














  1. IB41-EM

Card laminat EM cu inscriptie

Este un card pasiv de proximitate pentru EM4102. Include imprimeu si banda magnetica pentru a fi folosit in cititoare conventionale. Va putea fi folosit doar in cititoarele cu tehnologia EM-4102.

  1. IB42-EM

Card laminat fara inscriptie


Este un card pasiv de proximitate pentru EM4102. Include imprimeu si banda magnetica pentru a fi folosit in cititoare conventionale. Va putea fi folosit doar in cititoarele cu tehnologia EM-4102.










  1. IB44-EM

Breloc

Este un breloc ce foloseste tehnologia EM. Poate fi folosit in cititoarele cu tehnologia EM4102








  1. IB45-EM


  1. IB958B

Card laminat codat pasiv cu banda magnetica ISO

Acest card este ideal pentru aplicatiile cu identficare foto intrucat poate fi imprimat pe ambele parti. Raza de 30cm pt hands-free si 12cm pentru proximitate.


Smart card 13,56 MHz


  1. ABP5100-PR

Card-uri Mifare preimprimate(x10)

Conforme cu ISO14443A, imprimate cu logo-ul SiPass. Pot fi folosite cu cititoarele AR618-X si AR-6473-MT














  1. ABP5100-BL

Card-uri Mifare neimprimate(x10)

Conforme cu ISO14443A, imprimabile. Pot fi folosite cu cititoarele AR618-X si AR-6473-MT.

Interfoane


Sunt destinate controlului accesului prin intrarea principal.

SiPass Bewacom se conecteaza la reteau interna de telefonie a companiei. Include si o functie de cod integrata cu control al timpului. Angajatii pot raspnde folosind telefoanele de pe birou, si chiar deschide usa fara sa isi paraseasca biroul. Sistemul este disponibil si cu un singur buton, pentru a restictiona drepturile la un singur birou (receptie).

SiPass Bewatel este un ssitem de intrefon destinat institutiilor si cladirilor rezidentiale de dimensiuni mici. Acestuia i se pot atasa pana la 4 extensii, fiecare primind un receptor ce ofera o inalta calitate a sunetului si posibilitatea deschiderii usii.

Diagrame


SiPass Bewacom


  1. BM3

Interfon pentru PABX

BM3 este destinat folosirii ca o extensie analog pentru un sistem de telefonie PABX. Are si o functie de cod integrata. Include, de asemenea, si CCTV si un sistem de auto-protectie. Posturile telefonice conectate trebuie sa poate genera un semnal standard de ton (DTMF).














Interfata Doua cabluri de extensie analog

Carcasa Metal turnat cu butoane din otel inoxidabil si incuietoare de siguranta. Pentru montaj incastrat, folositi kit-ul BB5

Mediu Interior si exterior. Pentru locatii expuse folositi aparatoare de ploaie SH1 sau SH3

Clasificare IP 54

Temperatura functionare -35 la +50°C. 90% umiditate relativa a aerului

Voltaj nomina 12 -24 VAC/DC

Consum 60 mA in standby

Dimensiuni (W x H x D) 80 x 200 x 40 mm

Durata apel 1-99 sec (poate fi extins x 10)

Capacitate cod 4

Intrari Buton solicitare iesire cu intarziere.

Intrari pentru dezavtivarea codurilor aferente

Iesiri Contact releu fara voltaj,2 A

28 VDC. Intrerupator auto-protectie. Releu cotrol sistem CCTV

Timp deschidere 1-99 sec programabil de la tastura(poate fi extins x10)


  1. BM41

Interfon pentru PABX

BM3 este destinat folosirii ca o extensie analog pentru un sistem de telefonie PABX. Are si o functie de cod integrata. Include, de asemenea, si CCTV si un sistem de auto-protectie. Posturile telefonice conectate trebuie sa poate genera un semnal standard de ton (DTMF).























Interfata Doua cabluri de extensie analog

Carcasa Metal turnat cu butoane din otel inoxidabil si incuietoare de siguranta. Pentru montaj incastrat, folositi kit-ul BB5

Mediu Interior si exterior. Pentru locatii expuse folositi aparatoare de ploaie SH1 sau SH3

Clasificare IP 54

Temperatura functionare -35 la +50°C. 90% umiditate relativa a aerului

Voltaj nomina 12 -24 VAC/DC

Consum 60 mA in standby

Dimensiuni (W x H x D) 80 x 200 x 40 mm

Durata apel fix,30 sec

Capacitate cod 0

Intrari Buton solicitare iesire cu intarziere.

Control extern al apelului

Control extern terminare apel

Iesiri Contact releu fara voltaj,2 A

28 VDC. Intrerupator auto-protectie. Releu cotrol sistem CCTV

Timp deschidere fix, 7 sec


  1. BT41

Interfon cu un singur buton

BT41 este un interfon clasic. Se conecteaza la un receptor V801/B801 prin cablu



















Interfata cablu 5 fire

Carcasa Metal turnat cu butoane din otel inoxidabil si incuietoare de siguranta. Pentru montaj incastrat, folositi kit-ul BB5

Mediu Interior si exterior. Pentru locatii expuse folositi aparatoare de ploaie SH1 sau SH3

Clasificare IP 54

Temperatura functionare -35 la +50°C. 90% umiditate relativa a aerului

Voltaj nomina 12 -24 VAC/DC

Consum 40mA in standby

Dimensiuni (W x H x D) 80 x 200 x 40 mm

Capacitate cod 0

Intrari N/A

Iesiri Contact releu fara voltaj,2 A

28 VDC. Intrerupator auto-protectie. Releu cotrol sistem CCTV

Timp deschidere 1-15 sec


  1. BT44

Interfon cu 4 butoane

BT44 este un interfon clasic. Se conecteaza la un receptor V801/B801 prin cablu
















Interfata    cablu 5 fire

Carcasa    Metal turnat cu butoane din otel inoxidabil si incuietoare de siguranta. Pentru montaj incastrat, folositi kit-ul BB5

Mediu    Interior si exterior. Pentru locatii expuse folositi aparatoare de ploaie SH1 sau SH3

Clasificare IP 54

Temperatura functionare -35 la +50°C. 90% umiditate relativa a aerului

Voltaj nomina 12 -24 VAC/DC

Consum 40mA in standby

Dimensiuni (W x H x D) 80 x 200 x 40 mm

Capacitate cod 0

Intrari    N/A

Iesiri Contact releu fara voltaj,2 A

28 VDC. Intrerupator auto-protectie. Releu cotrol sistem CCTV

Timp deschidere 1-15 sec


  1. BTK41

Interfon

BTK41 este un interfon clasic cu cod integrat. Se conecteaza la un receptor V801/B801 prin cablu















Interfata    cablu 5 fire

Carcasa    Metal turnat cu butoane din otel inoxidabil si incuietoare de siguranta. Pentru montaj incastrat, folositi kit-ul BB5

Mediu    Interior si exterior. Pentru locatii expuse folositi aparatoare de ploaie SH1 sau SH3

Clasificare IP 54

Temperatura functionare -35 la +50°C. 90% umiditate relativa a aerului

Voltaj nomina 10 - 35 VAC/DC

Consum 40mA in standby

Dimensiuni (W x H x D) 80 x 200 x 40 mm

Capacitate cod 4 coduri de 4 cifre in modul standard

20 de coduri de 4 cifre si 10 coduri de 6 cifre in modul avansat

Intrari    Buton solicitare iesire

Control sistem CCTV

Doua intrari pentru oprire cod

Control extern pentru deschidere zero

Iesiri Contact releu fara voltaj,2 A, 28 VDC.

Intrerupator auto-protectie.

Colector deschis sonerie

Colector deschis pentru urgenta.

Releu cotrol sistem CCTV

Timp deschidere 1-99 sec



  1. BTVX

Unitate pentru conectarea mai multor interfoane

BTVX se foloseste atunci cand se leaga pana la 4 interfoane la un singur receptor intr-un sistem Bewatel. Asigura faptul ca se deschide numai usa corecta.







Interfata    cablu 5 fire, conexiune cu 4 interfoane

Carcasa    Plastic alb cu incuietoare de siguranta

Mediu Interior

Temperatura functionare -20 la +35°C.

Voltaj nomina 12 - 24 VAC/DC

Consum 20mA in standby

Dimensiuni (W x H x D) 200 x 140 x 60 mm


  1. V801

Receptor pentru Bewatel

V801 este un interfon alb, montabil pe perete, pentru conectarea la BT41, BT44 sau BTK41. Acest model include o sonerie si un buton pentru iesire. 4 unitati pot fi legate in paralel. Este livrat cu o mufa de jonctiune.













Interfata    cablu 5 fire

Mediu Interior

Dimensiuni (W x H x D) 80 x 220 x 55 mm


  1. B801

Receptor pentru Bewatel

B801 este un interfon alb, de birou, pentru conectarea la BT41, BT44 sau BTK41. Acest model include o sonerie si un buton pentru iesire. 4 unitati pot fi legate in paralel. Este livrat cu o mufa de jonctiune.













Interfata    cablu 5 fire

Mediu Interior

Dimensiuni (W x H x D) 80 x 220 x 55 mm

ACCESORII


Kit-uri instalare


  1. SH1

Aparatoare spionaj

Programare facila a card-urilor

Cititor pentru logarea cadr-urilor in software-ul SiPass Entro

Cautare rapida pentru Persoana/Card


  1. Kit auto-protectie

Kit auto-protectie pentru SR34i si DC22

Acest produs poate fi folosit cu DC22 sau SR34i. Ofera o siguranta marita la incercarile de a smulge aparatul din perete.

Placute identificare


  1. NTFlex

Profil pentru NTFlex

Profil pentru 16 randuri de benzi de identificare de 13 mm











  1. Fise

20 de foite suplimentare pentru placute NTFlex

Acest pachet include 20 de fise de identificare si o discheta cu modele de fise in MS Word pentru 12, 21, 30 randuri.









Alte produse


  1. ACK5100

Cablu parametrizare pentru controler avansat AC5100

Cablul este folosit pentru a crea o conexiune serial intre un PC si controlerul central avansat AC5100 pentru configurare.


Conectori:     1x RJ45

1x DB9 (tata)



  1. AAB8030

Cablu cu 4 fire, conector pe 25 pini

Cablul AAB8030 este necesar pentru conexiunea a cititorului de amprente AR6332-BI la convertorul ANC1616-B RS232/LAN.






  1. AAD4011-HF

Cablu SiPass Entro fara halogen 100m

Cablu special pentru SiPass Entro ce contine 3 perechi de fire, una mai groasa pentru alimentare si 2 pentru date, simplificand astfel cablajele.







  1. ACS6311

Placa I/O pentru ARS6311-RX

Este necesara pentru functionarea independenta a cititorului ARS6311-RX. Atunci cand functioneaza independent, acesta poate controla accesul printr-o singura usa. Placa I/O ACS6311 ofera un nivel ridicat de siguranta, deoarece separa cititorul de elementul ce comanda deschiderea usii.






Consum 100 mA

Alimentare 10 - 16 VDC

Temepratura functionare -25 °C la +60 °C

Capacitate carduri 120

Iesire 2 iesiri releu, NO/NC contact uscat,

Form C 1.5 A / 24 V DC/AC rated

Intrari 2 NO/NC ,

pull-up intern

Dimensiuni (W x H x D) 66 x 89 x 29 mm

Standarde CE

Greutate 0.05 kg


  1. E7

Multi-releu

Acest releu general este folosit pentru aplicatii speciale, cum ar fi realizarea unui releu fara voltaj. Include doua iesiri separate. Utilizatorul poate selecta dintre voltaj sau iesire fara potential.







  1. SK5

Unitate de securitate

Elimina posibilitatea deschiderii usilor folosind curent de la o baterie direct pe firele de la dispozitivul de descuiat. Se potriveste tuturor produselor cu intrerupator de auto-protectie.Include o sonerie su buton de reset si isire pentru alarma.



  1. TA12

Transformator

Unitate de alimentare cu 12 VAC, 38 VA

Voltaj de intrare: 230 V, 50-60 Hz

Voltaj de iesire: 11V

Dimenisiuni (WxHxD): 77x138x70 mm








  1. TA/ST12

Transformator

Unitate de alimentare cu 12 V curent DC fitrat, 16,8 VA


Voltaj de intrare: 230 V, 50-60 Hz

Voltaj de iesire: 12V

Dimenisiuni (WxHxD): 72x120x63 mm







Document Info


Accesari: 4534
Apreciat: hand-up

Comenteaza documentul:

Nu esti inregistrat
Trebuie sa fii utilizator inregistrat pentru a putea comenta


Creaza cont nou

A fost util?

Daca documentul a fost util si crezi ca merita
sa adaugi un link catre el la tine in site


in pagina web a site-ului tau.




eCoduri.com - coduri postale, contabile, CAEN sau bancare

Politica de confidentialitate | Termenii si conditii de utilizare




Copyright © Contact (SCRIGROUP Int. 2024 )
