SIMULAREA PORTILOR IN PSPICE
Se doreste simularea PSpice a portilor de baza:
- 545g67f ; 545g67f ; NOT,
- 545g67f ; 545g67f ; NAND 2,
- 545g67f ; 545g67f ; NOR 2,
- 545g67f ; 545g67f ; NAND 3,
- 545g67f ; 545g67f ; NOR 3,
- 545g67f ; 545g67f ; NAND 4,
- 545g67f ; 545g67f ; NOR 4,
realizate pe baza tranzistoarelor proiectate in etapa anterioara. Pentru aceasta se dau schemele structurale:
|
|
|
|

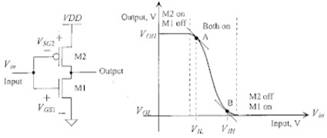

Poarta NOT si caracteristica statica de functionare a acesteia. |
|
|
|
|
|
|
|
|
Poarta NAND 2 |
Poarta NOR 2 |
|
|
|
|
|
|
|
Poarta NAND n |
Poarta NOR n |
Pentru poarta NOT se cere:
- 545g67f ; 545g67f ; realizarea circuitului (alimentare la 5V),
- 545g67f ; 545g67f ; ridicarea caracteristicii statice de functionare (variatia tensiunii de iesire in functie de tensiunea de intrare, cand tensiunea de intrare creste liniar de la 0V la 5V, joasa frecventa),
- 545g67f ; 545g67f ; simularea tranzitorie (variatia tensiunii de iesire, in timp, pentru semnal dreptunghiular la intrare, intre 0V si 5V). Se va determina frecventa maxima a semnalului de intrare pentru care forma dreptunghiulara a semnalului de iesire nu se deterioreaza.
Pentru restul portilor se cere
- 545g67f ; 545g67f ; realizarea circuitului (alimentare la 5V),
- 545g67f ; 545g67f ; simulare tranzitorie (variatia tensiunii de iesire pentru stimuli de intrare care acopera exhaustiv toate combinatiile logice ale intrarilor, conform tabelului logic al portii).
Se vor prezenta, pentru fiecare dintre porti
- 545g67f ; 545g67f ; schema PSpice a portii,
- 545g67f ; 545g67f ; caracteristica statica de functionare (numai pentru poarta NOT),
- 545g67f ; 545g67f ; stimulul de intrare in paralel cu iesirea pentru semnalul dreptunghiular de frecventa maxima la intrare (numai pentru poarta NOT),
- 545g67f ; 545g67f ; stimulii intrarilor in paralel cu iesirea portii logice (pentru simularea tranzitorie).
Toate portile vor fi salvate ca module, cu nume sugestive, pentru a putea fi utilizate pe scara larga in etapa urmatoare.

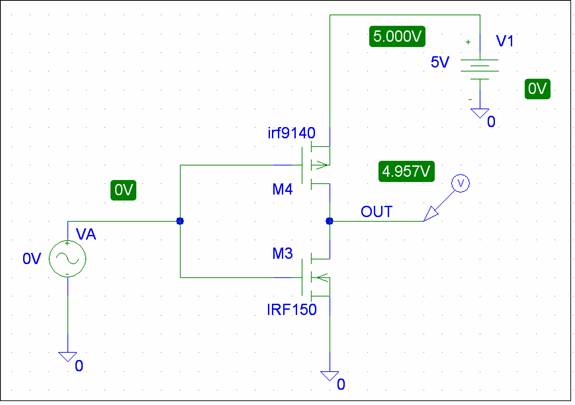

Schema echivalenta SPICE pentru poarta NOT

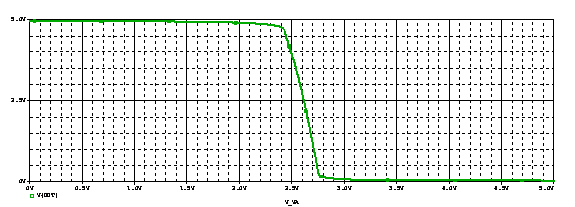

Caracteristica statica de functionare:
Tabel logic al portii:
|
A |
f |
|
|
|
|
|
|

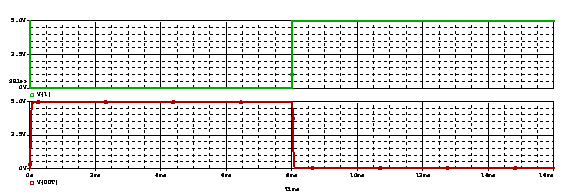

Simularea tranzitorie:

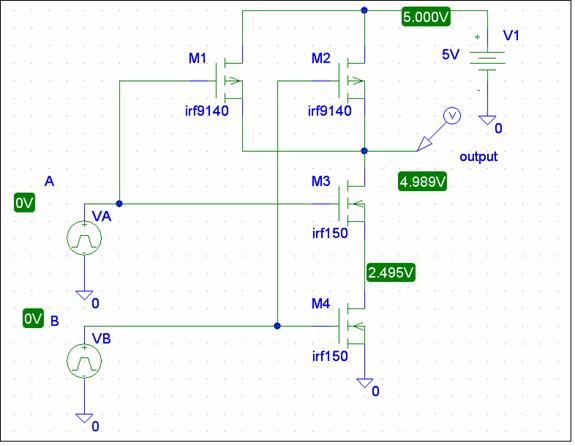

Schema Spice echivalenta portii NAND2:
Tabel logic al portii:
|
A |
B |
f |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

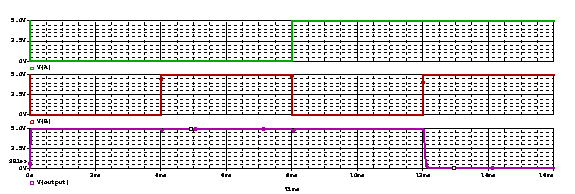

Simulare tranzitorie:

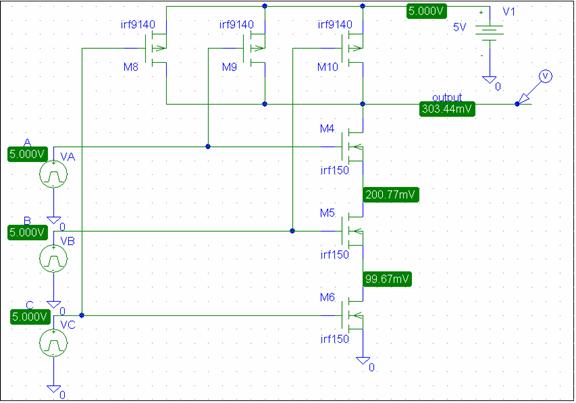

Schema Spice echivalenta portii NAND3:
Tabel logic al portii:
|
A |
B |
C |
f |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

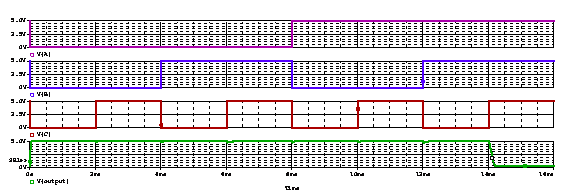

Simulare tranzitorie:

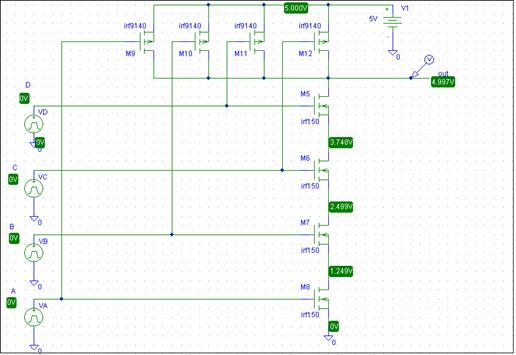

Schema Spice echivalenta portii NAND4:

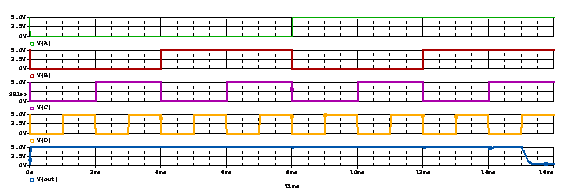

Simulare tranzitorie:

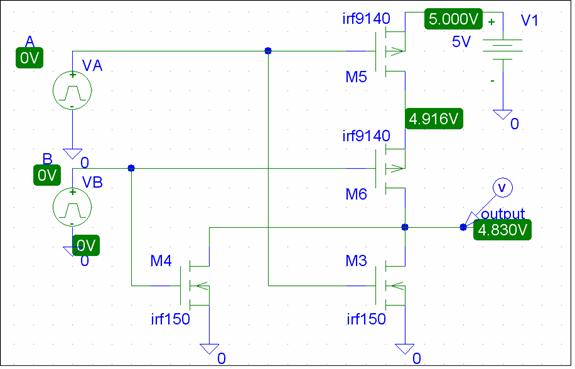

Schema Spice echivalenta NOR2 :
Tabel logic al portii:
|
A |
B |
f |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

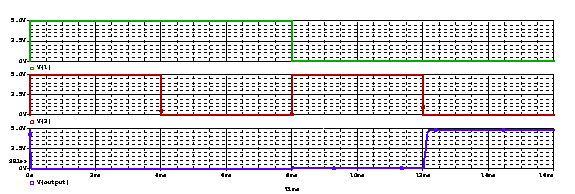

Simularea tranzitorie:

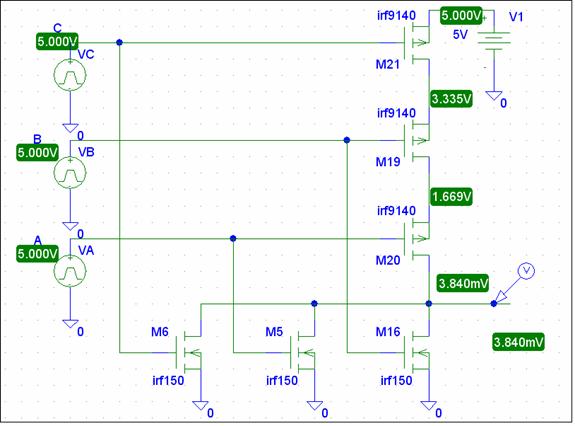

Schema Spice echivalenta NOR3 :
Simulare tranzitorie:
Tabel logic al portii:
|
A |
B |
C |
f |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

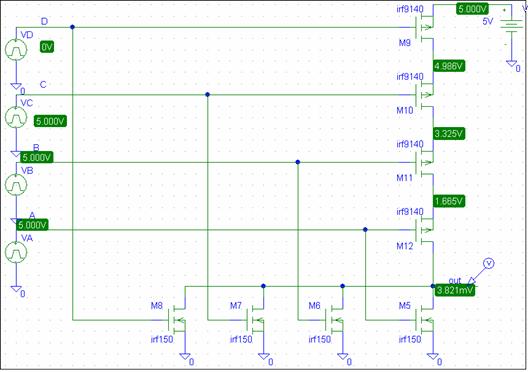

Schema echivalenta Spice NOR4:
Simulare tranzitorie:
|
