SISTEME DE TRANSMITERE A MISCARII - Transmisii mecanice - FISA DE LUCRU

sisteme de transmitere a miscarii - Transmisii mecanice

fisa de lucru

1)   &nb 919e45j sp;  Alege varianta corecta: 40 puncte

In figura alaturata sunt prezentate, in ordine:

a)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  lanturi cu zale ovale, lanturi cu zale carlig, lanturi articulate, lanturi cu margele;

b)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp; lanturi cu zale carlig, lanturi cu zale ovale, lanturi Gali, lanturi cu margele;

c)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  lanturi cu zale ovale, lanturi Gali, lanturi cu zale carlig, lanturi cu margele;

d)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp; lanturi cu zale ovale, lanturi cu zale dreptunghiulare, lanturi cu margele, lanturi articulate

1.2   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  Arborii intre care se face transmisia prin lan­turi au axele:

a)   &nb 919e45j sp;  paralele;

b)   &nb 919e45j sp;  in unghi de 90°;

c)   &nb 919e45j sp;   in unghi de 60°;

d)   &nb 919e45j sp;  in orice pozitie.

1.3   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  In figura alaturata sunt reprezenta­te, in ordine, urmatoarele tipuri de roti de lant:

a)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  cu lanturi cu zale ovale, cu lanturi articulate, pentru lanturi cu margele;

b)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp; cu zale carlig, cu zale cu margele, pentru lant articulat;

c)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  cu zale ovale, transmisie cu lanturi cu margele, roata pentru lant articulat;

d)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp; cu lant cu zale ovale, angrenaj cu lant articulat, roata de curea.

1.4   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  In figura alaturata este reprezentat:

a)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  variator de turatie cu roti de frictiune conice;

b)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp; variator de turatie cu curea;

c)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  variator de turatie cu roti dintate;

d)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp; transmisie cu roti de frictiune conice

1.5   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  Mecanismul prezentat in figura alaturata re­prezinta:

a)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  mecanism de transmitere a miscarii prin roti de frictiune;

b)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp; mecanism de transmitere a miscarii de rotatie cu roti dintate;

c)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  variator de turatie cu roti conice;

d)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp; variator de turatie cu roti dintate.

1.6   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  Transmisiile prin cablu se folosesc atunci cand:

a)   &nb 919e45j sp;  axele arborilor sunt perpendiculare;

b)   &nb 919e45j sp;  arborii sunt apropiati, cap la cap;

c)   &nb 919e45j sp;   distanta dintre arborele conducator si arborele condus este foarte mare;

d)   &nb 919e45j sp;  distanta dintre arborele conducator si arborele condus este foarte mica;

1.7   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  In figura alaturata este reprezentat:

a)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  angrenajul pinion-cremaliera;

b)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp; angrenajul conic;

c)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  angrenajul cilindric;

d)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp; angrenajul melc-roata melcata.

1.8   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  Variatoarele de turatie care maresc viteza arborelui condus se numesc:

a)   &nb 919e45j sp;  transmisii cu roti dintate;

b)   &nb 919e45j sp;  angrenaje;

c)   &nb 919e45j sp;   multiplicatoare;

d)   &nb 919e45j sp;  reductoare.

2)   &nb 919e45j sp;  Identifica tipurile de transmisii prin curele din figura urmatoare: 4 puncte

a ) .

b)

a)   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;   &nb 919e45j sp;  b)

3)   &nb 919e45j sp;  Identifica tipurile de curele din figura de mai jos: 9 puncte

a)

b).

c)

a) b) c)

4)   &nb 919e45j sp;  Completeaza spatiile punctate: 20 puncte

Transmisiile prin curele sunt . ptentru transmiterea miscarii , utilizate atunci cand arborele motor nu poate fi legat direct de arborele .. Ele lucreaza prin . curelei pe periferia rotii.

Transmisiile prin cablu sunt compuse din .. prevazute cu un canal practicat pe exterior, prin care este trecut un . Transmiterea miscarii are loc datorita fortei de .. care ia nastere intre cablu si roata. Cablul este un element cu sectiune rotunda.

Transmisiile prin lanturi sunt mecanisme pentru transmiterea miscarii de rotatie intre arbori .. Miscarea se transmite prin . lanturilor cu rotile montate pe arbori si avand prelucrata o .. speciala la periferie. Lantul este alcatuit dintr-o serie de piese identice, articulate intre ele, numite

Transmisiile prin roti de frictiune sunt compuse din doua . cilindrice sau conice, care se rotesc apasand una pe cealalta. Transmiterea miscarii are loc datorita fortei de care ia nastere intre cele doua roti. Rotile de au o functionare bazata pe frecarea creata intre suprafetele .. ale lor.

Transmisiile cu roti dintate se mai numesc si . si sunt cele mai utilizate transmisii mecanice si sunt folosite pentru trans­miterea si a miscarii intre doi situati la distanta.

5)   &nb 919e45j sp;  In coloana A sunt date tipuri de transmisii mecanice si in coloana B sunt date avantaje ale acestora. Stabileste corespondenta intre elementele celor doua coloane: 10 puncte

6)   &nb 919e45j sp;  Indica cate un material destinat fabricarii urmatoarelor organe de masini: 10 puncte

roata de curea: ..

cablu metalic: .

curea: .

roata de lant: .

7)   &nb 919e45j sp;

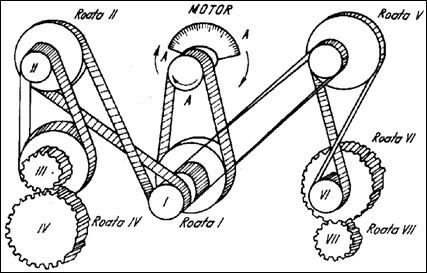

Precizeaza sensul de invartire al fiecarei roti din figura urmatoare, daca motorul se roteste in sensul acelor de ceas, taind, in tabel, varianta gresita din dreptul fiecarei roti. Puteti indica sensul de miscare al fiecarei roti si cu sageti, pe desen: 7 puncte

d.
